Mitsubishi Galant (1997 год). Руководство - часть 199
Система управления двигателем и системы снижения токсичности
17-30
СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ
ОБЩИЕ СВЕДЕНИЯ
КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ
В связи с внедрением нового двигателя 4G 64 – GDI были введены дополнительные технические операции.
ОБЩАЯ ИНФОРМАЦИЯ

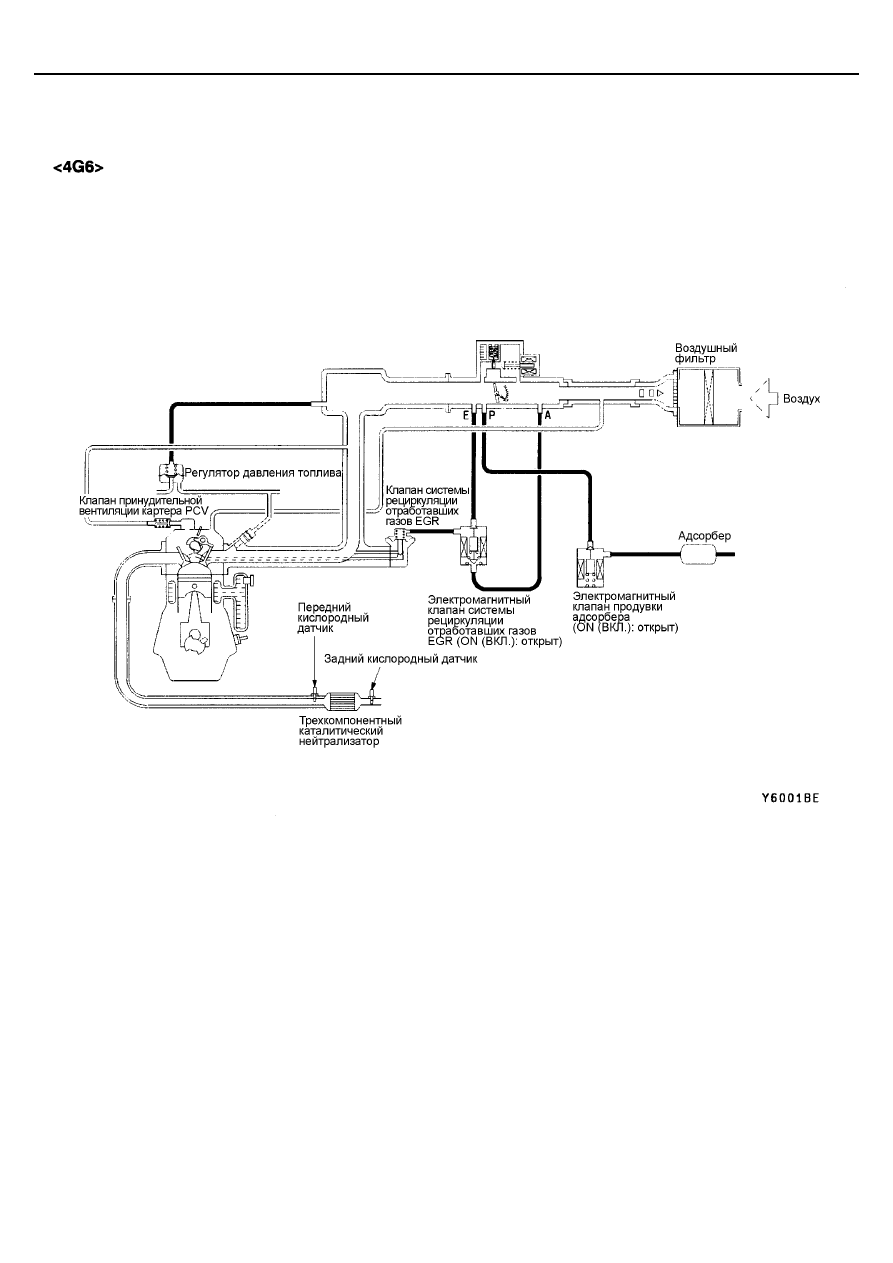

Система снижения токсичности отработавших газов включает в себя несколько систем:
•
Систему принудительной вентиляции картера
•
Систему улавливания паров топлива
•
Систему снижения токсичности отработавших газов
Система
Наименование
Характеристика
Система принудительной
вентиляции картера
Клапан принудительной вентиляции картера
(РСV)
С изменяемым расходом картерных газов
(Назначение: Снижение CH)
Система улавливания паров
топлива
Адсорбер
Электромагнитный клапан продувки адсорбера
Установлен электромагнитный клапан с
режимом заполнения цикла
(Назначение: Снижение СН)
Устройство управления составом топливо-
воздушной смеси – система непосредственного
впрыска бензина в цилиндры (GDI)
С обратной связью по сигналу кислородного
датчика
(Назначение: Снижение концентрации СО,
CH, NO
x
)
Система рециркуляции отработавших газов
(ОГ) - (EGR)
•
Клапан EGR
Установлен
Шаговый электродвигатель
(Назначение: Снижение NO
x
)
Система снижения
токсичности отработавших
газов
Каталитический нейтрализатор
отработавших газов
Блочного типа
(Назначение: снижение СО, CH, NO
x
)
СПРАВОЧНАЯ ТАБЛИЦА ЭЛЕМЕНТОВ СИСТЕМЫ
Компоненты
системы
Система
принудитель-
ной
вентиляции
картера
Система
улавливания
паров
топлива
Система управления
составом
топливовоздушной
смеси
Каталитический
нейтрализатор
Система
рециркуляции
отработавших
газов (ОГ)
Страница
Клапан
принудительно
й вентиляции
картера (PCV)
х
17 – 38*
Электромагнит
ный клапан
продувки
адсорбера
х
17 - 36
Компонент
системы GDI
х
х
ГЛАВА 13I
Каталитический
нейтрализатор
х
17 – 47*
Клапан
рециркуляции
ОГ (EGR)
х
17 - 38
* :
Смотрите Руководство по ремонту автомобиля GALANT, 97 (Pub.No. PWDE 9611).
