Mitsubishi Galant (1997 год). Руководство - часть 200

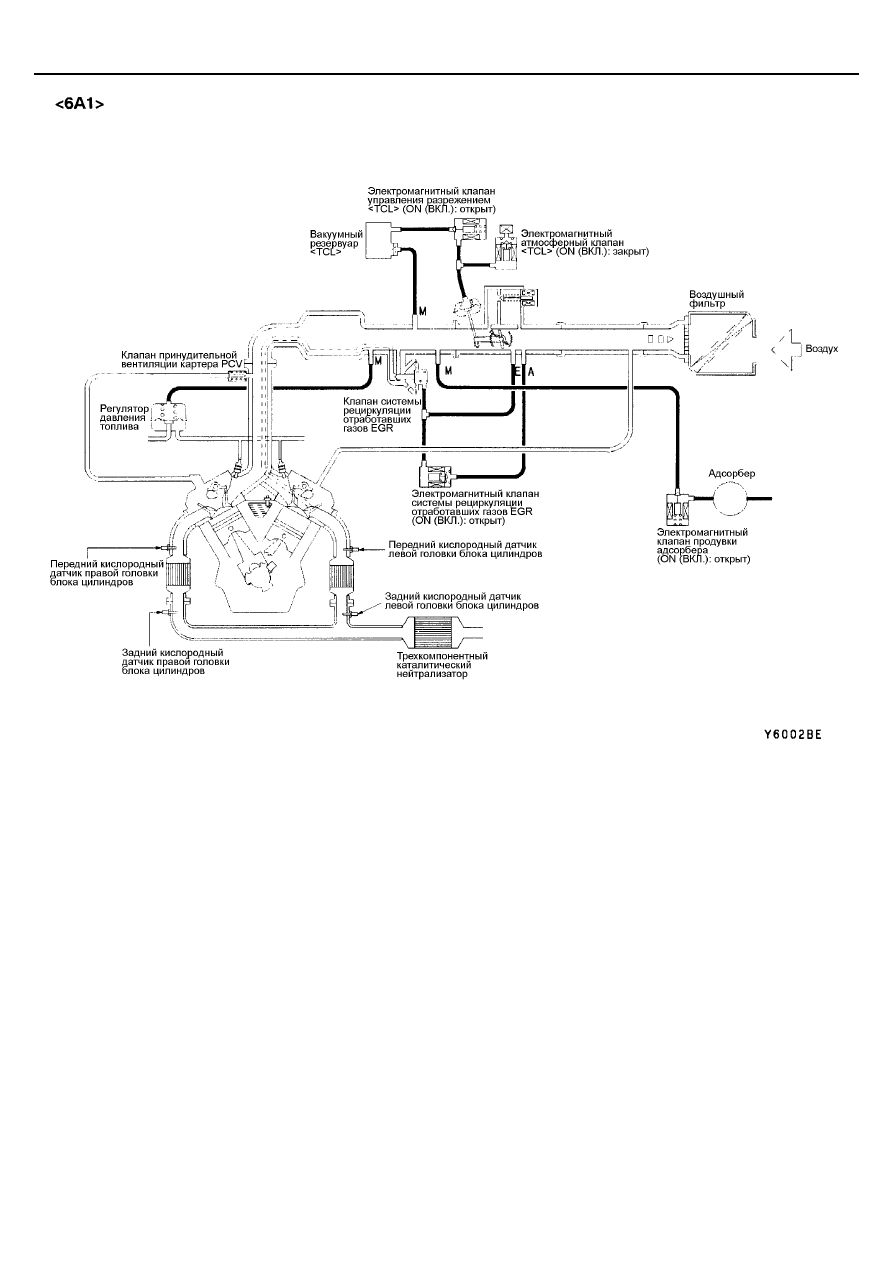

Система управления двигателем

и системы снижения токсичности

-

Система снижения токсичности <MPI>

17-4

















Система управления двигателем

и системы снижения токсичности

-

Система снижения токсичности <MPI>

17-5

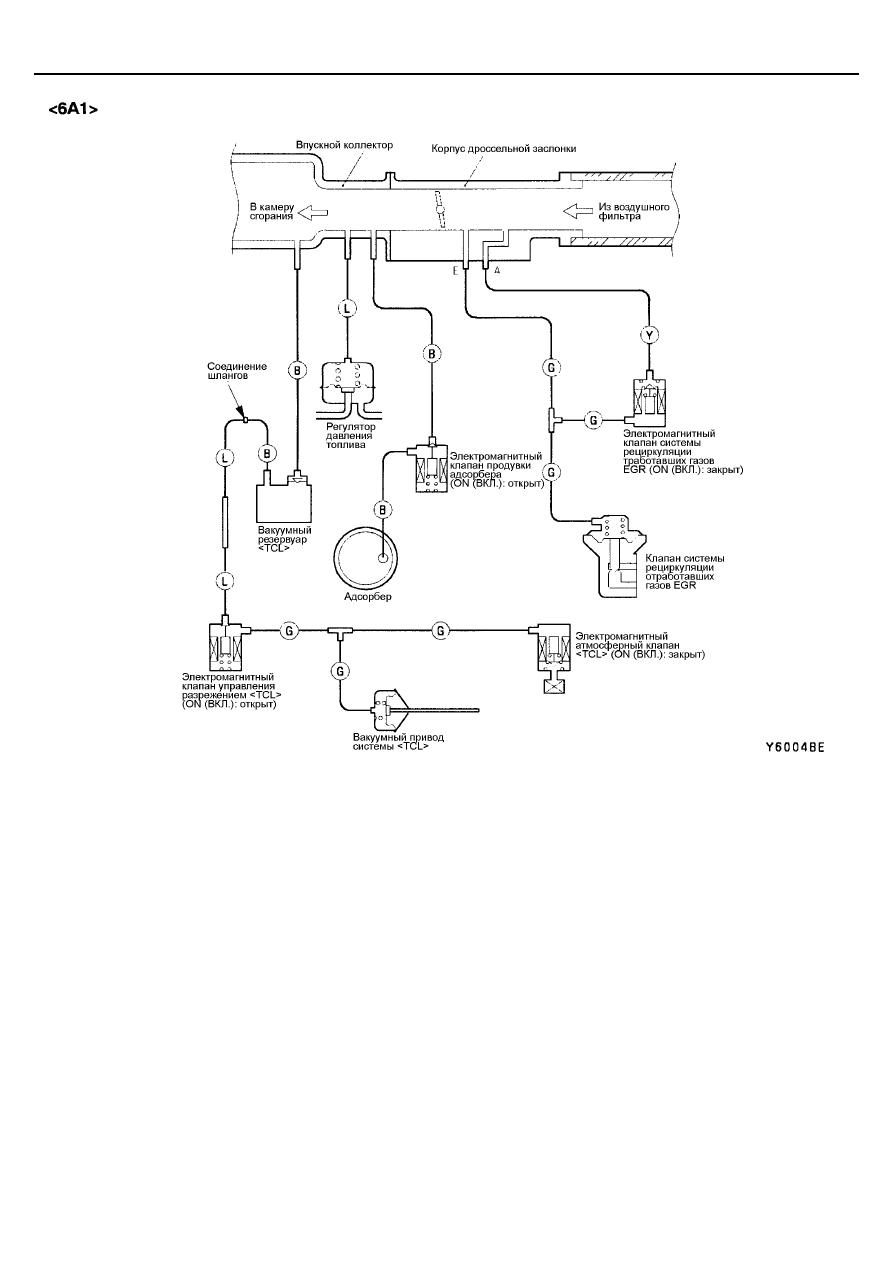

СХЕМА ВАКУУМНЫХ ЛИНИЙ



Цвета вакуумных шлангов
B: Черный
G: Зеленый
L: Светло-голубой
R: Красный
W: Белый
Y: Желтый
















Система управления двигателем

и системы снижения токсичности

-

Система снижения токсичности <MPI>

17-6

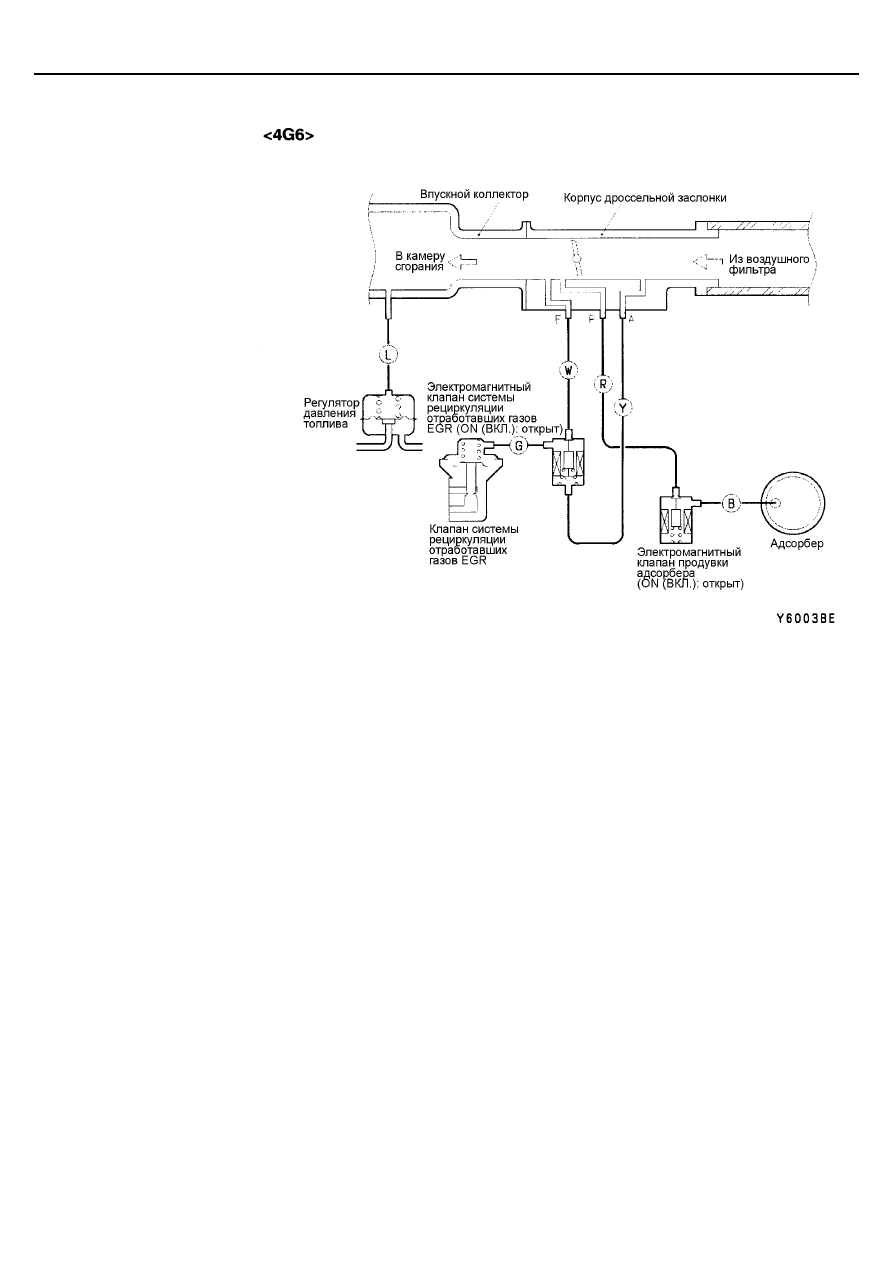

Цвета вакуумных шлангов
B: Черный
G: Зеленый
L: Светло-голубой
R: Красный
Y: Желтый


















Система управления двигателем

и системы снижения токсичности

-

Система снижения токсичности <MPI>

17-7

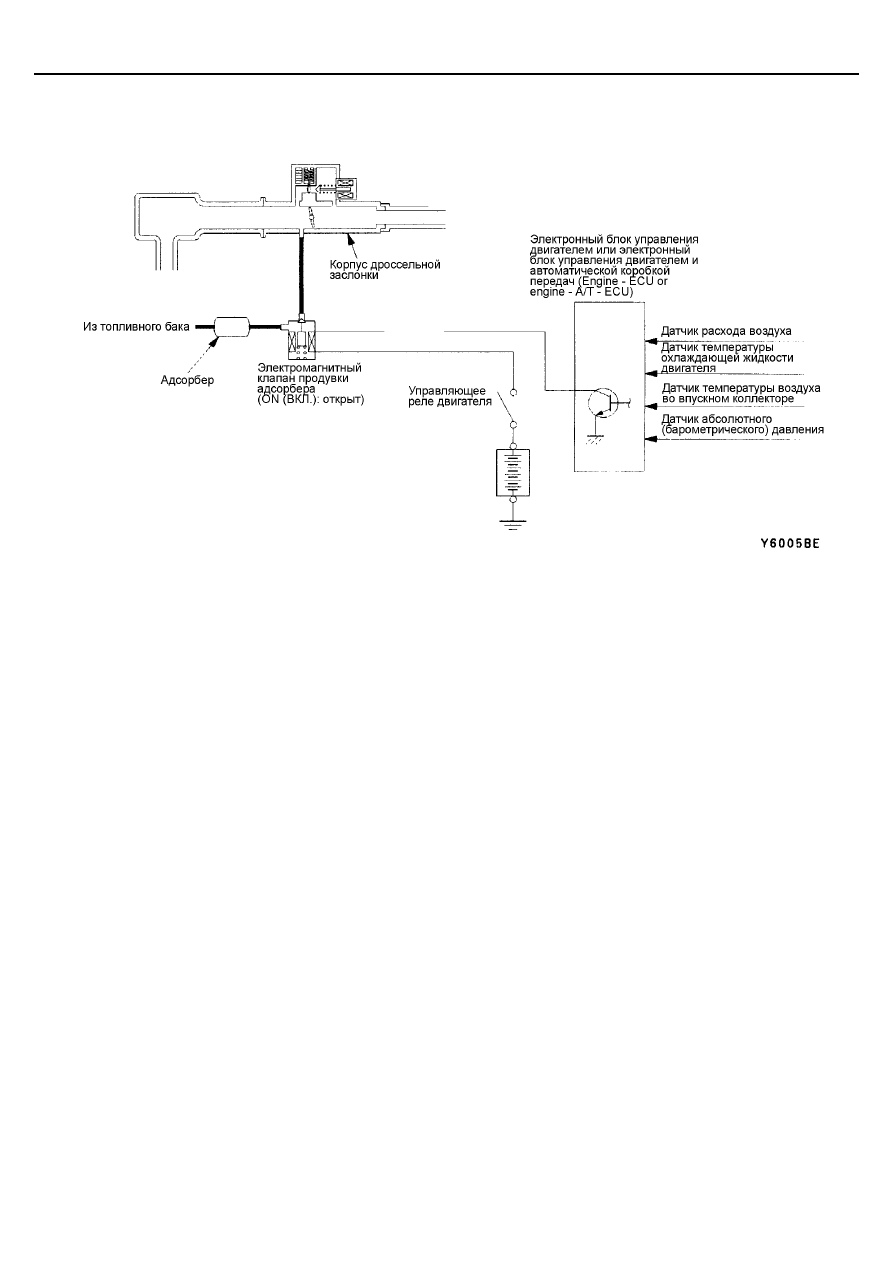

СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА

ПРИНЦИПИАЛЬНАЯ СХЕМА
