JAC S5. Руководство - часть 334
S5 Service manual
S5 Инстр
укция по т
ех
об
слу
жив
анию
Connector Content
Со
держание Сое
динит
еля

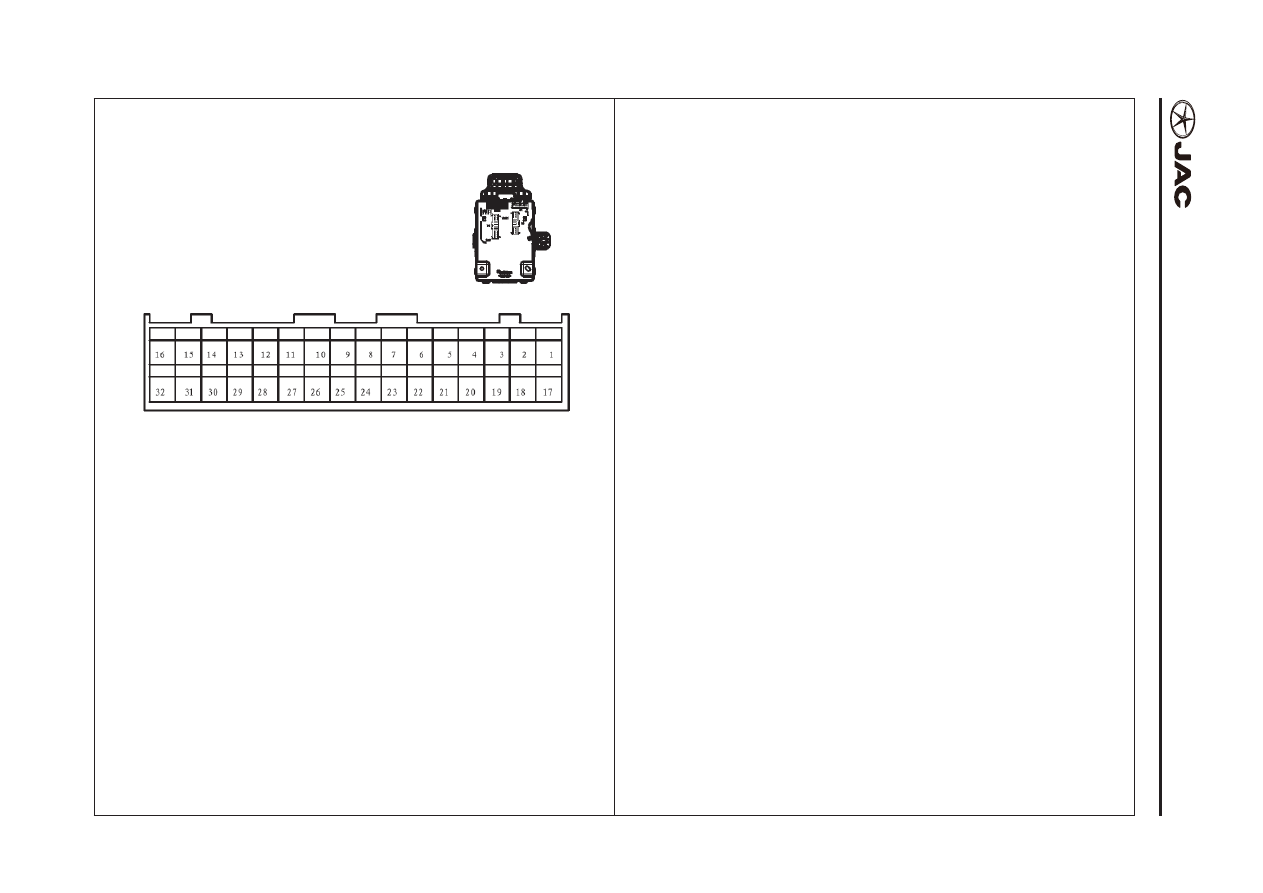

CC-65

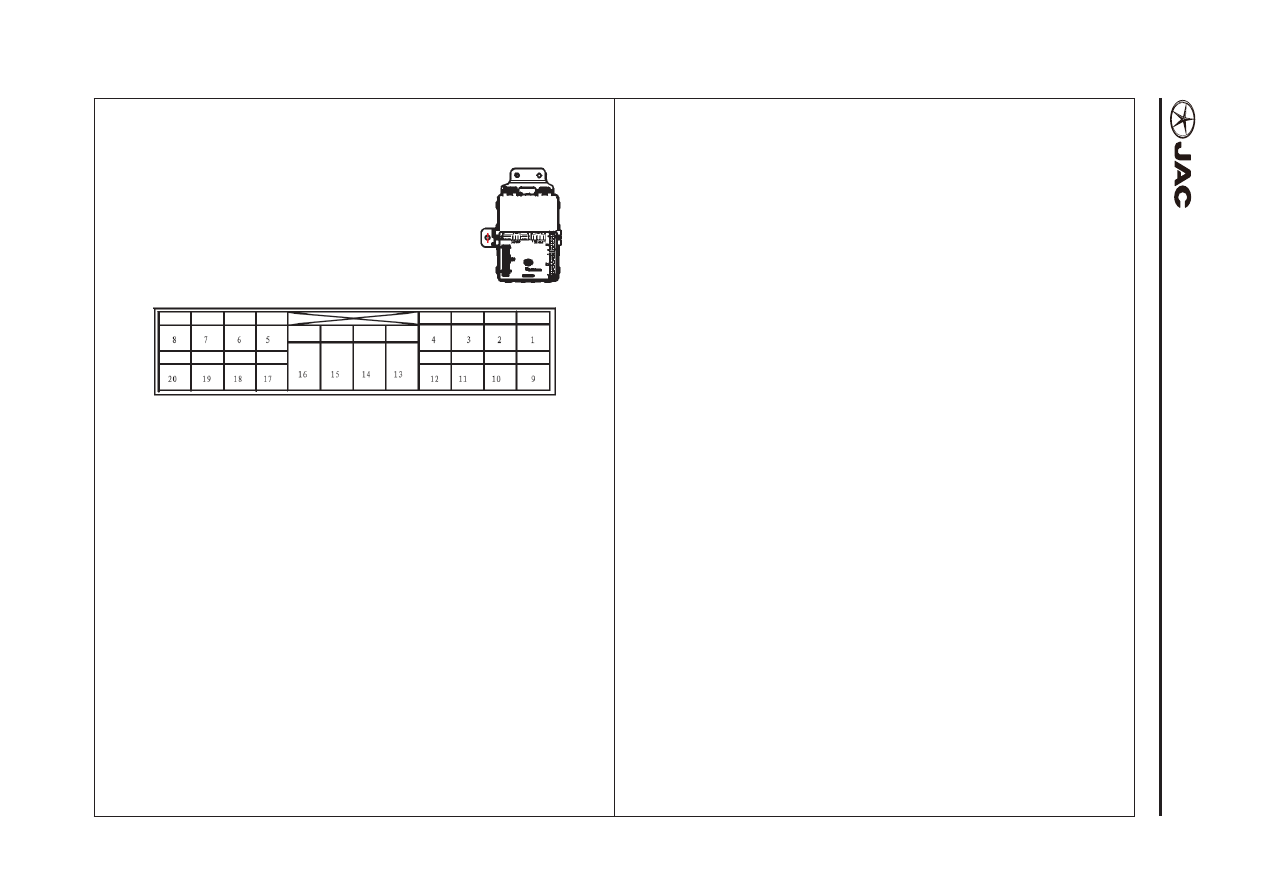

Indoor terminal box (4)
Внутренняя концевая кабельная муфта (4)

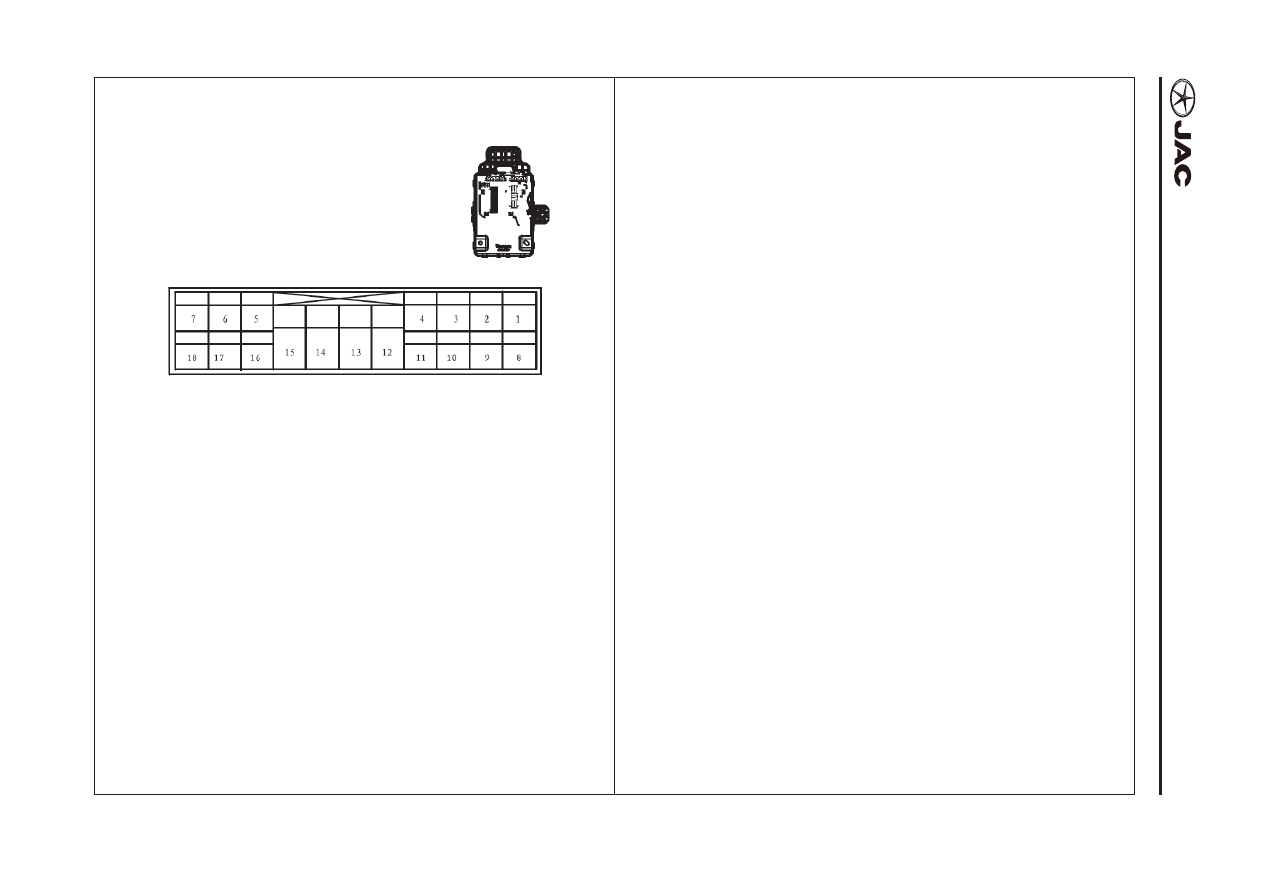

I/P-E Indoor terminal box
I/P-E Внутренняя концевая кабельная муфта
- 20 Female/White
- 20 Охватывающая деталь/белая
1. --
Reversing light+
1. --
Фонарь заднего хода +
2. --
--
2. --
--
3. --
Right outer rearview
mirror power
3. --
Питание правого внеш-
него зеркала заднего
вида
4. --
--
4. --
--
5. B
GND
5. B
Заземление
6. W B+(LH)
6. W B+(LH)
7. Y
Right rear door glass
UP/DOWN switch
7. Y
Двигатель поднятия/
опускания стекла пра-
вой задней двери
8. GR Right front door lock
actuator motor
8. GR Двигатель привода
замка правой передней
двери
9. BR Right front door lock
actuator motor
9. BR Двигатель привода
замка правой передней
двери
10. BR Rear trunk lid spring lock
10. BR Пружинный стопор
крышки багажного от-
деления
11. --
Left outer rearview mirror
power
11. --
Питание левого внеш-
него зеркала заднего
вида
12. R
Rear wiper motor power
12. R
Питание двигателя за-
днего стеклоочистите-
ля
13. --
--
13. --
--
14. R
Rear defroster power
14. R
Питание заднего сте-
клообогревателя
15. --
--
15. --
--
16. --
--
16. --
--
17. --
--
17. --
--
18. G
Left rear glass UP/
DOWN motor
18. G
Левое заднее стело
вверх/вниз мотора
19. R
B+(RH)
19. R
B+(RH)
20. --
--
20. --
--
