JAC S5. Руководство - часть 333

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-61

Wire harness connection (15)

Контакт жгута проводов (15)

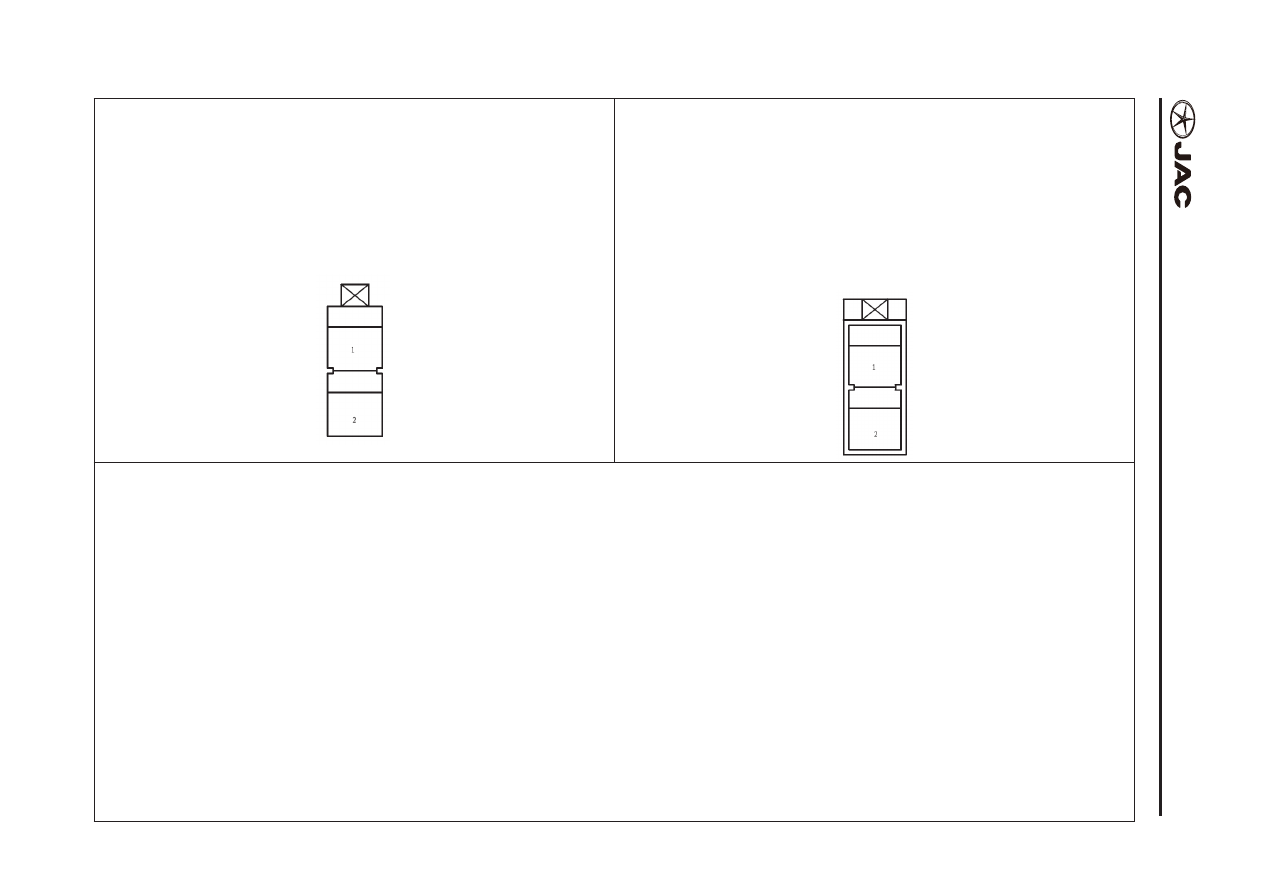

ME04 Main wire harness connect with engine wire harness

ME04 Подключение главного жгута к жгуту двигателя

- 2

Male/Black

- 2

Охватываемая деталь/черная

- Main wire harness

- Главный жгут проводов

- 2

Female/black

- 2

Охватывающая деталь/черная

- Engine wire harness

- Жгут проводов двигателя

Engine wire harness side pin definition:

Боковая распиновка жгута проводов двигателя:

1. R

Main wire harness

1. R

Главный жгут

2. B

GND

2. B

Заземление

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-62

Indoor terminal box (1)

Внутренняя концевая кабельная муфта (1)

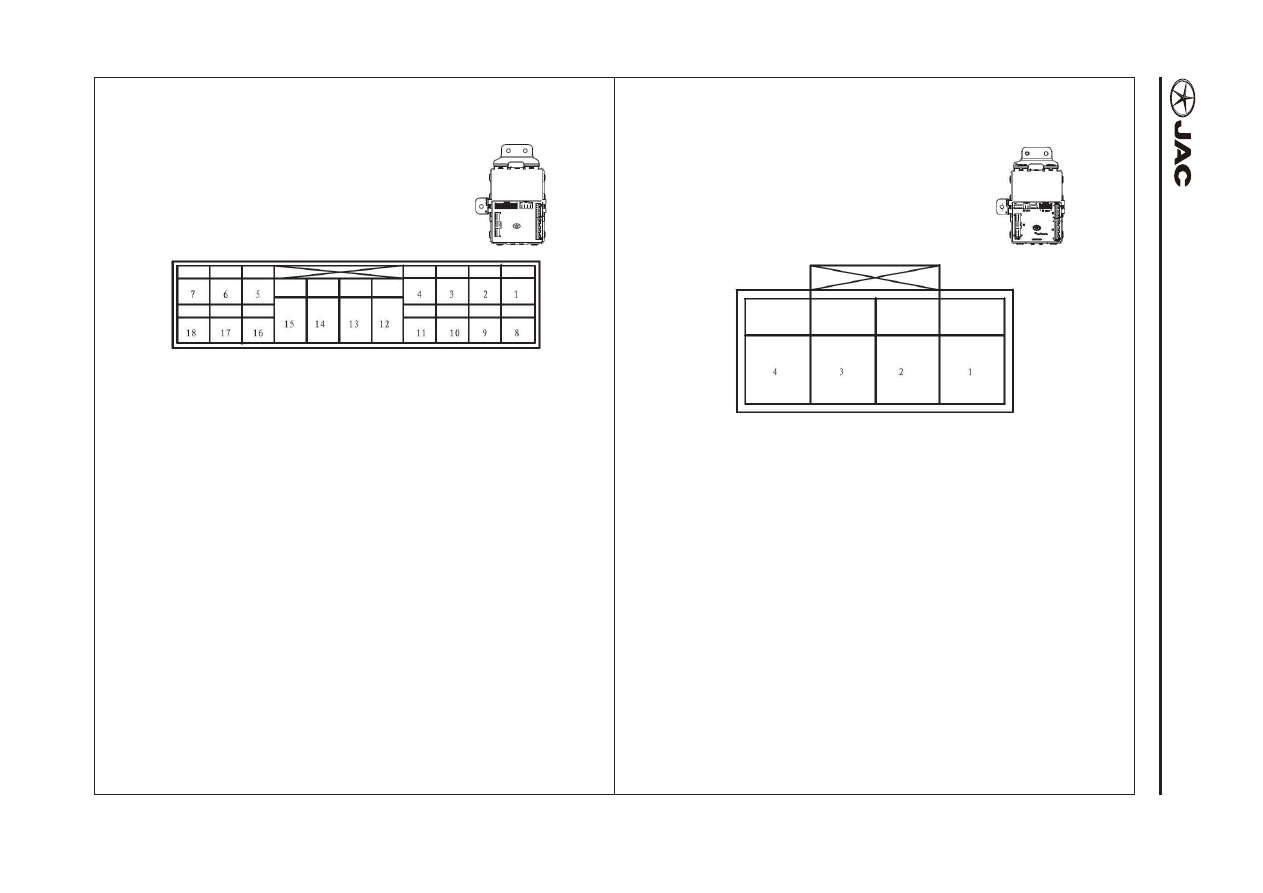

I/P-A

Indoor terminal box

I/P-A

Внутренняя концевая кабельная муфта
- 18 Female

- 18 Охватывающая деталь

1. RGR Rear washing power

1. RGR Питание заднего сте-

клоочистителя

2. RGR Front wiper power

2. RGR Питание переднего сте-

клоочистителя

3. --

4. --

5. --

6. --

7. --

8. LR Right front low beam

power

8. LR Питание правой перед-

ней фары с ближним

светом

9. 0

Left front low beam

power

9. 0

Питание левой перед-

ней фары с ближним

светом

10. R

Right front fog lamp

power

10. R

Питание правой перед-

ней противотуманной

фары

11. P

Right front high beam

power supply

11. P

Питание правой перед-

ней фары с ближним

светом

12. RBR IG1

13. --

14. W Rear deforst power

supply

14. W Питание заднего сте-

клообогревателя

15. --

16. --

17. R

Left front fog lamp power

17. R

Питание левой перед-

ней противотуманной

фары

18. Y

Left front low beam

power

18. Y

Питание левой перед-

ней фары с ближним

светом

I/P-B Indoor terminal box

I/P-В Внутренняя концевая кабельная муфта

- 4 Female

- 4 Охватывающая деталь

1. R

B+

1. R

B+

2. R

B+

2. R

B+

3 R

B+

3 R

B+

4 R

B+

4 R

B+

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-63

Indoor terminal box (2)

Внутренняя концевая кабельная муфта (2)

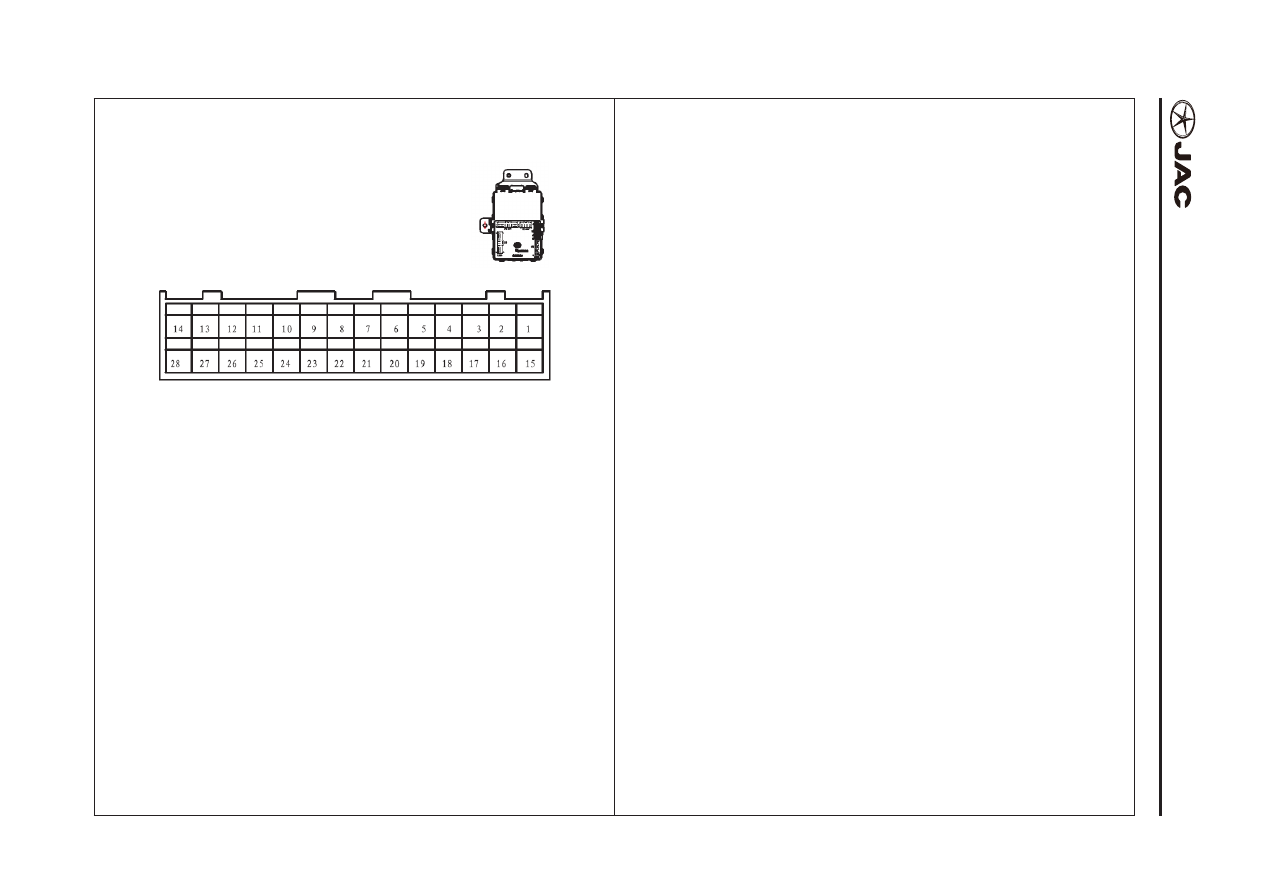

I/P-C Indoor terminal box

I/P-С Внутренняя концевая кабельная муфта

- 28 Female

- 28 Охватывающая деталь

1. --

2. --

3. --

4. --

5. --

6. --

7. W Charging indicator light

7. W Контрольная лампа за-

рядки

8. RGR Blower relay

8. RGR Реле воздуходувки

9. --

10. --

11. --

12. --

13. GR Electric horn power

13. GR Питание клаксона

14. L

Rear defrost power

14. L

Питание заднего сте-

клообогревателя

15. V

Clutch pedal 2 power

15. V

Питание педали сце-

пления 2

16. --

17. --

18. --

19. --

20. --

21. --

22. R

Backup switch power

22. R

Питание резервного

переключателя

23. Y

Brake fluid sensor +

23. Y

Датчик тормозной жид-

кости+

24. P

Brake switch power

24. R

Питание тормозного

переключателя

25. LY Right front position

laigmhpt ppoowweerr

25. LY Питание правого пе-

реднего габаритного

огня

26. L0 Left front position light

power

26. L0 Питание левого перед-

него габаритного огня

27. --

28. -

Deicing relay control

28. -

Управление проблеско-

вого реле

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-64

Indoor terminal box (3)

Внутренняя концевая кабельная муфта (3)

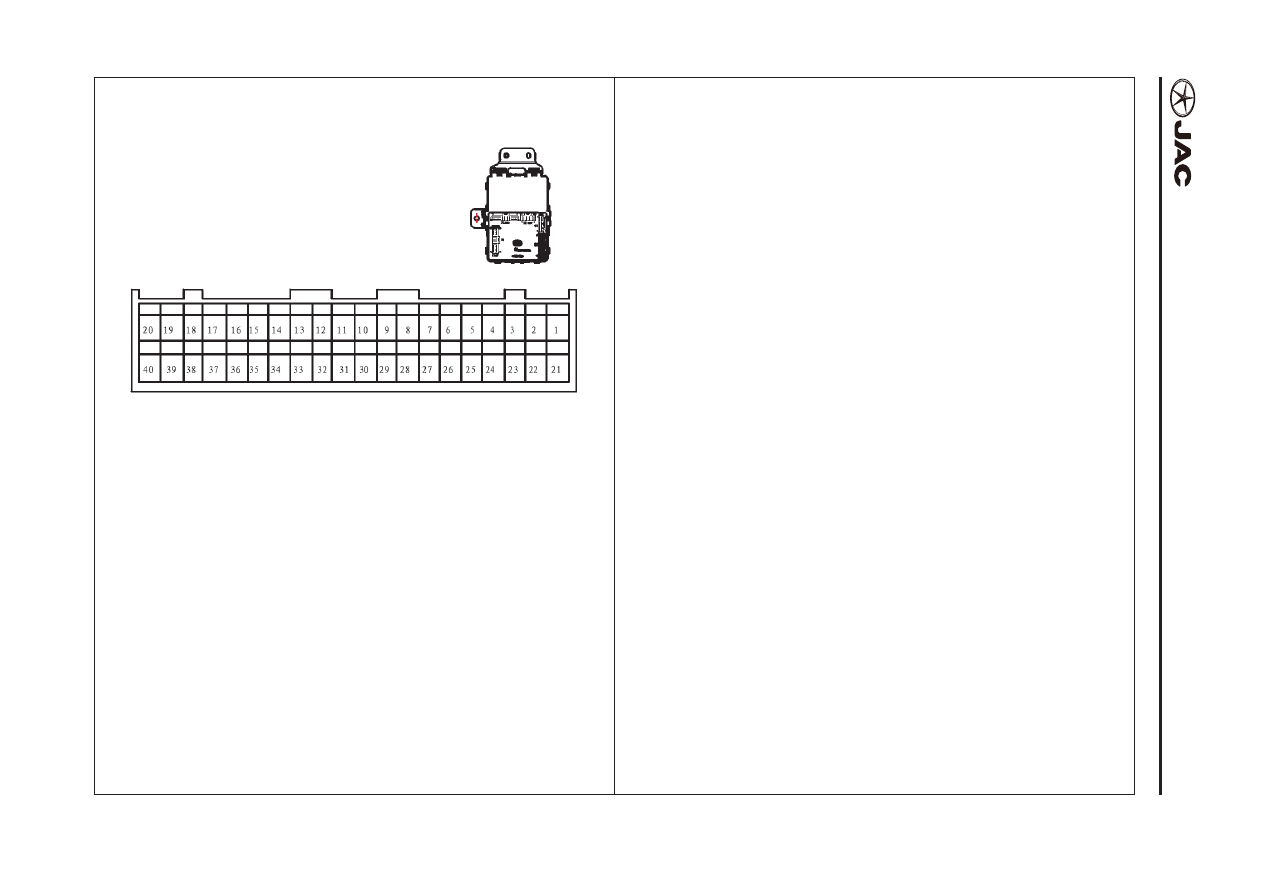

I/P-D Indoor terminal box

I/P-D Внутренняя концевая кабельная муфта

- 40 Female/White

- 40 Охватывающая деталь/белая

1. R

Right rear position light+

1. R

Правый задний габа-

ритный огонь+

2. W Left rear position light +

2. W Левый задний габарит-

ный огонь+

3. --

4. --

5. --

6. --

7. --

8. --

9. --

10. R

Trunk light power

10. R

Питание подсветки ба-

гажника

11. R

Grove box switch

11. R

Переключатель короб-

ки распределения

12. RBR Airbag ECU power IG1

12. RBR Питание воздушной по-

душки безопасности

блока управления дви-

гателем IG1

13. R

Rearview mirror adjust

switch power

13. R

Переключатель пита-

ния регулировки поло-

жения зеркала заднего

вида

14. --

15. R/B Tire pressure monitoring

15. R/B Контроль давления

шин

16. --

17. GR Driver’s seat seat belt

switch +

17. GR Переключатель ремня

безопасности сиденья

водителя +

18. --

19. L

Left rear door contact

switch +

19. L

Контактный выключа-

тель левой задней две-

ри +

20. Y

Hand brake switch

20. Y

Переключатель ручно-

го тормоза

21. --

22. --

23. RB Rear wiper relay

23. RB Реле заднего стеклоо-

чистителя

24. 0

Left front door contact

switch +

24. 0

Контактный выключа-

тель левой передней

двери+

25. W Right front door contact

switch +

25. W Контактный выключа-

тель правой передней

двери +

26. P

Right rear door contact

switch +

26. Р

Контактный выключа-

тель правой задней

двери +

27. --

28. YB Left front door lock

actuator

28. YB Привод замка левой

передней двери

29. --

30. --

31. B0 Left front door lock

status switch

31. B0 Переключатель статуса

замка левой передней

двери

32. --

33. --

34. BRW Left front door lock

actuator

34. BRW Привод замка левой

передней двери

35. Y

Tailgate switch

35. Y

Выключатель задней

двери

36. R0 Left front door lock

36. BRW Замок левой передней

двери

37. YW Door unlock

37. YW Открытие двери

38. --

39. P

Rear trunk lid spring lock

39. P

Пружинный стопор

крышки багажного от-

деления

40. --
