JAC S5. Руководство - часть 331

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-53

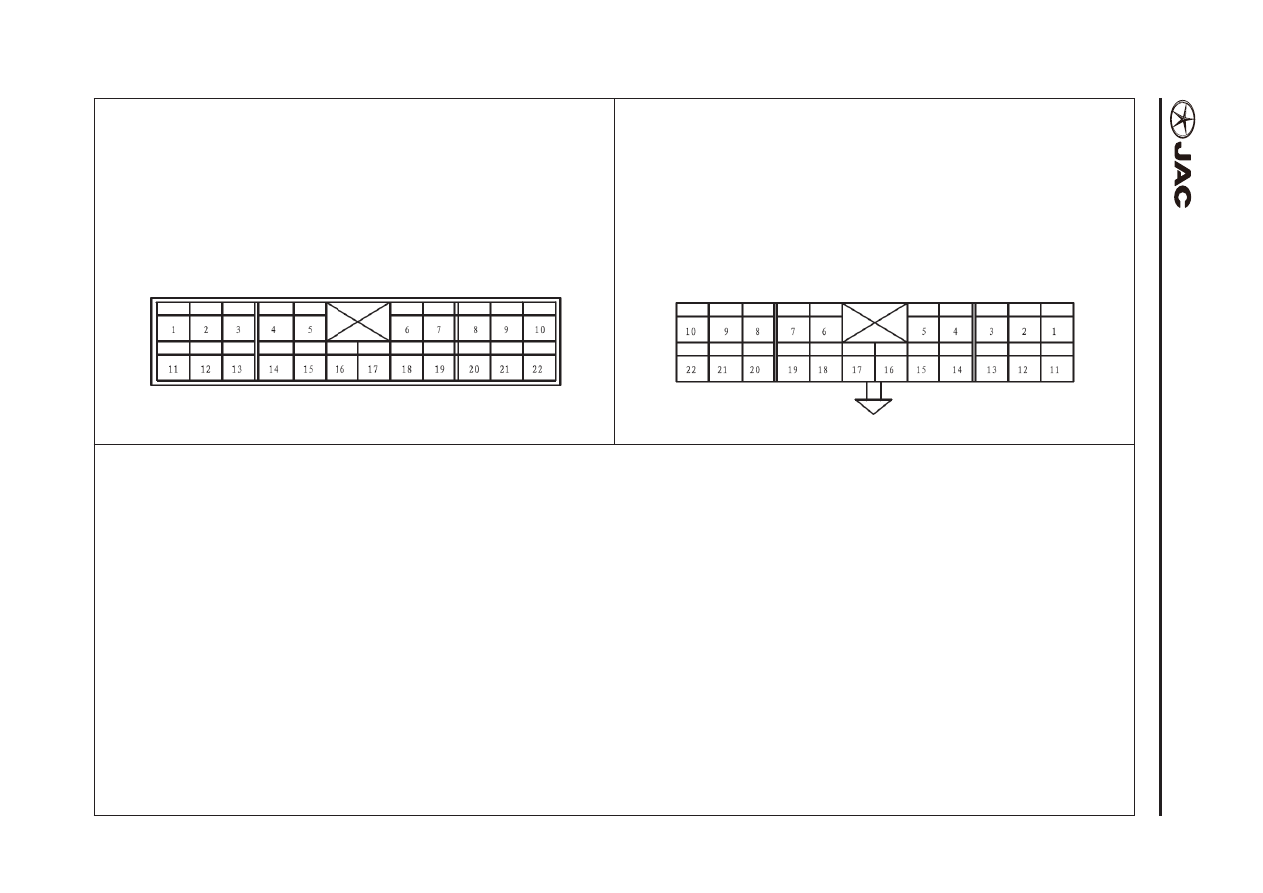

Wire harness connection (7)

Контакт жгута проводов (7)

EF01 Frame wire harness connects to engine wire harness

EF01 Подключение жгута каркаса кузова к жгуту двигателя

- 22

Female/black

- 22

Охватывающая деталь/черная

Frame wire harness

Жгут проводов каркаса кузова

- 22 Male/Black

- 22 Охватываемая деталь/черная

Engine wire harness

Жгут проводов двигателя

Engine wire harness side pin definition

Боковая распиновка жгута проводов

двигателя

1. P

Fuel pump relay

1. P

Реле топливного насо-

са

2. GRR CAN cable connector

2. GRR Кабельный разъём

CAN

3. YR CAN cable connector

3. YR Кабельный разъём

CAN

4. --

5. --

6. --

7. GRB Right rear signal

7. GRB Сигнал правого задне-

го колеса

8. GRR Right rear power

8. GRR Питание правого за-

днего колеса

9. GRB Left rear power

9. GRB Питание левого задне-

го колеса

10. RB Left rear signal

10. RB Сигнал левого заднего

колеса

11. --

12. --

13. --

14. --

15. --

16. --

17. --

18. --

19. --

20. --

21. --

22. --

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-54

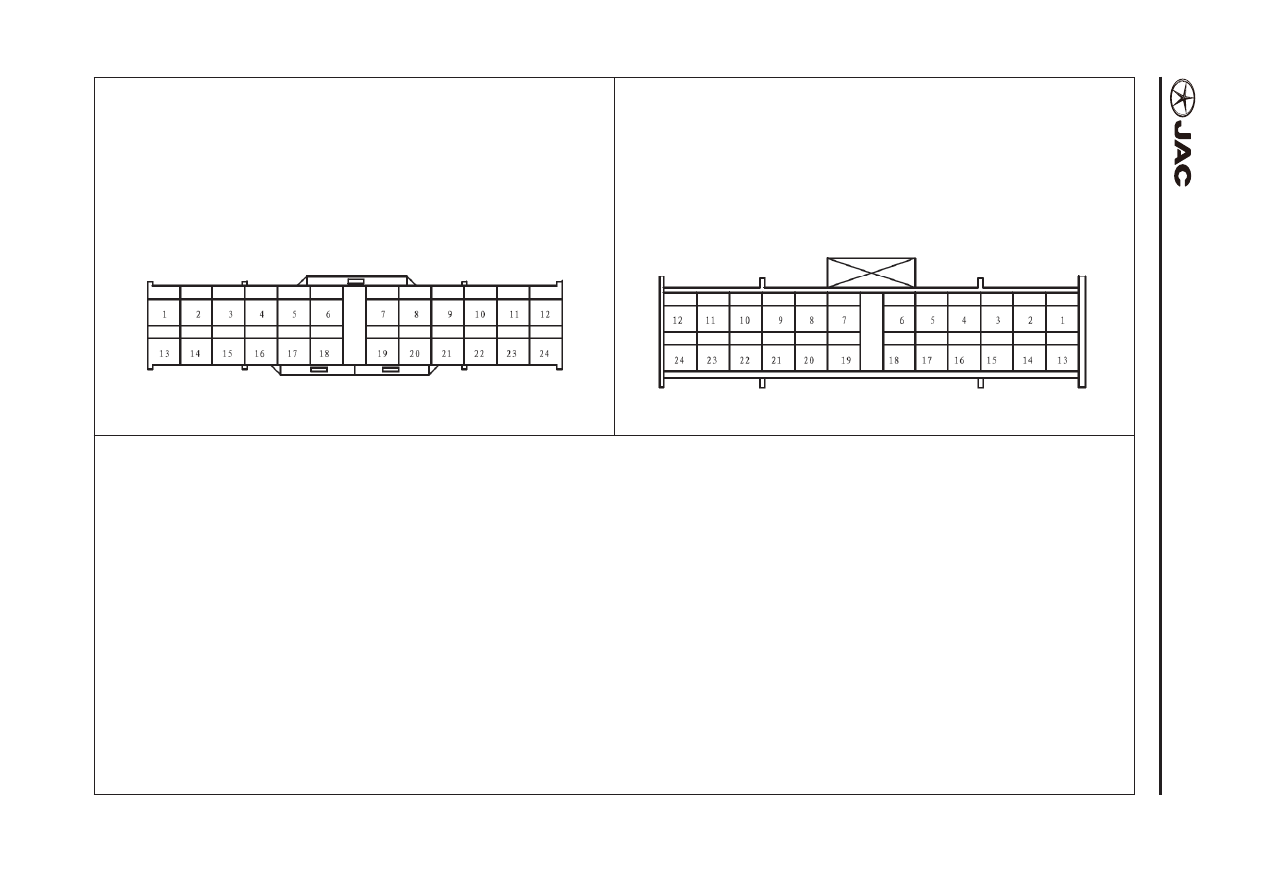

Wire harness connection (8)

Контакт жгута проводов (8)

MF01~Main wire harness connect with frame wire harness

MF01~Подключение главного жгута к жгуту рамы

- 24

Male/Yellow

- 24

Элемент с внешней резьбой/желтый

- Main wire harness

- Главный жгут проводов

- 24

Female/yellow

- 24

Охватывающая деталь/желтая

- Frame harness

- Жгут проводов каркаса кузова

Frame wire harness side pin definition:

Боковая распиновка жгута проводов каркаса кузова

1. R

Female/yellow

1. R

Элемент с внутренней резьбой/жел-

тый

2. GB Frame harness

2. GB Жгут проводов каркаса кузова

3. LG Rearview mirror adjust switch power

3. LG Питание регулировки положения зер-

кала заднего вида

4. GY Driver seat outside rear-view mirror up/

down adjustment

4. GY Регулировка зеркала заднего водите-

ля вверх/вниз

5. --

6. --

7. --

8. --

9. BRG DAB+

10. BRR DAB-

11. 0

PAB+

11. 0

PAB+

12. Y

PAB-

12. Y

PAB-

13. R

Grove box switch

13. R

Переключатель коробки распределе-

ния

14. V

Passenger seat outer rearview mirror

UP/DOWN adjusting

14. V

Регулировка положения внешне-

го зеркала заднего вида пассажира

вниз-вверх

15. P

Passenger seat outer rearview mirror

left /right adjustment

15. P

Регулировка положения внешне-

го зеркала заднего вида пассажира

влево-вправо

16. 0G Passenger seat Rearview mirror

adjusting male common terminal

16. 0G Общий зажим с внешней резьбой ре-

гулировки положения внешнего зер-

кала заднего вида пассажира

17. --

18. --

19. --

20. --

21. YR CAN-L

22. GRR CAN-H

23. RB Rear wiper relay

23. RB Реле заднего стеклоочистителя

24. L

Reversing radar signal

24. L

Сигнал реверсирующего радара

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-55

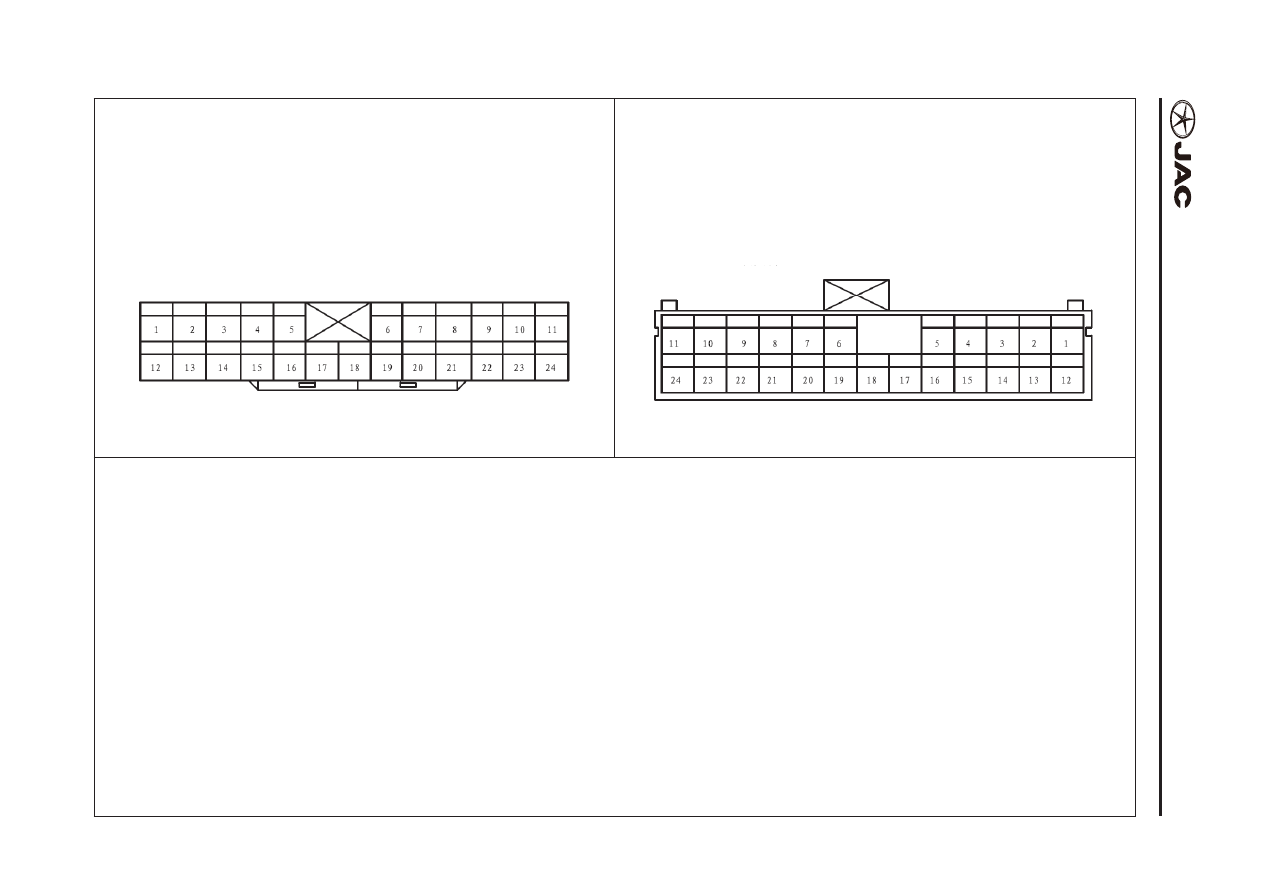

Wire harness connection (9)

Контакт жгута проводов (9)

MF02 Main wire harness connect with frame wire harness

MF02 Подключение главного жгута к жгуту рамы

- 24

Male

- 24

Вилка

- Main wire harness

- Главный жгут проводов

24 Female/grey

24 Охватывающая деталь/серая

Frame wire harness

Жгут проводов каркаса кузова

Frame wire harness side pin definition:

Боковая распиновка жгута проводов каркаса кузова

1. --

2. --

3. R

Cigarette lighter lighting ring +

3. R

Цепь прикуривателя +

4. RY Left turning lamp +

4. RY Левый фонарь сигнала поворота +

5. R

Rear fog lamp +

5. R

Задняя противотуманная фара +

6. --

7. L

TyreFault

7. L

Неисправность шины

8. 0

Tyre Error

8. 0

Ошибка шины

9. R

Rear wiper power

9. R

Питание заднего стеклоочистителя

10. G

Rear wiper reset switch

10. G

Выключатель возврата заднего двор-

ника

11. L

Rear wiper switch

11. L

Переключатель заднего стеклоочисти-

теля

12. --

13. R

High-mounted brake lamp power

13. R

Питание 3-его стоп-сигнала

14. RL Brake lamp +

14. RL Стоп-сигнал +

15. RG Left Turning signal light +

15. RG Левый фонарь сигнала поворота

16. B

Fuel pump sensor -

16. B

датчик топливного насоса -

17. L0 Fuel pump sensor +

17. L0 Датчик топливного насоса +

18. --

19. --

20. --

21. --

22. --

23. --

24. --

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-56

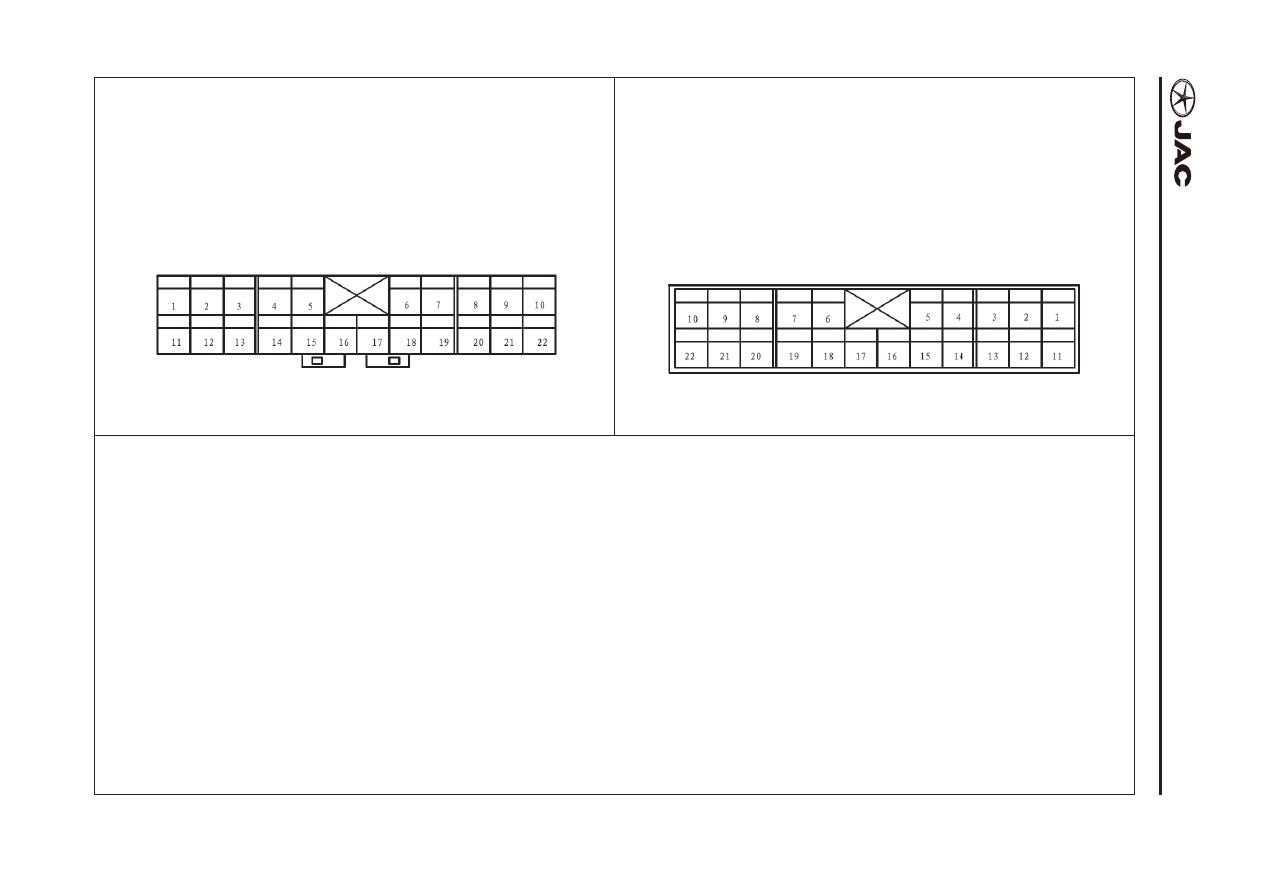

Wire harness connection (10)

Контакт жгута проводов (10)

MF03 Main wire harness connect with frame wire harness

MF03 Подключение главного жгута к жгуту рамы

- 22

Male/Blue

- 22

Элемент с внешней резьбой/синий

- Main wire harness

- Главный жгут проводов

- 22

Female/blue

- 22

Охватывающая деталь/синяя

- Frame wire harness

- Жгут проводов каркаса кузова

Frame wire harness side pin definition:

Боковая распиновка жгута проводов каркаса кузова

1. G

Right rear audio+

1. G

Правое заднее аудиоустройство+

2. GB Right front audio+

2. GB Правое переднее аудиоустройство+

3. G

Left front audio+

3. G

Левое переднее аудиоустройство+

4. BR Left rear audio+

4. BR Левое заднее аудиоустройство+

5. --

6. R

Backup radar sensor power

6. R

Питание датчика резервного радара

7. R

Right front door light +

7. R

Правый передний габаритный огонь+

8. Y0 Small light+

8. Y0 Ближний свет+

9. --

10. --

11. 0

Right rear audio-

11. 0

Правый задний элемент аудио систе-

мы-

12RB

Right front audio-

12RB

Правый передний элемент аудио систе-

мы--

13. R

Left front audio-

13. R

Левое переднее аудиоустройство-

14. W Left rear audio-

14. W Левый задний элемент аудио-системы-

15. --

16. --

17. --

18. --

19. --

20. B0 Small light -

20. B0 Ближний свет -

21. --

22. --
