Connector Content
Со
держание Сое
динит
еля
CC-49
Wire harness connection (3)
Контакт жгута проводов (3)
FR02 Frame wire harness connect to tailgate
FR02 Подключение жгута каркаса кузова к заднему откидному борту ку-
Подключение жгута каркаса кузова к заднему откидному борту ку-
зова
- 20
Female
- 20
Охватывающая деталь
-
Frame wire harness
-
Жгут проводов каркаса кузова
- 20 Male
- 20 Вилка
-
Tailgate harness
-
Жгут проводов заднего откидного борта кузова

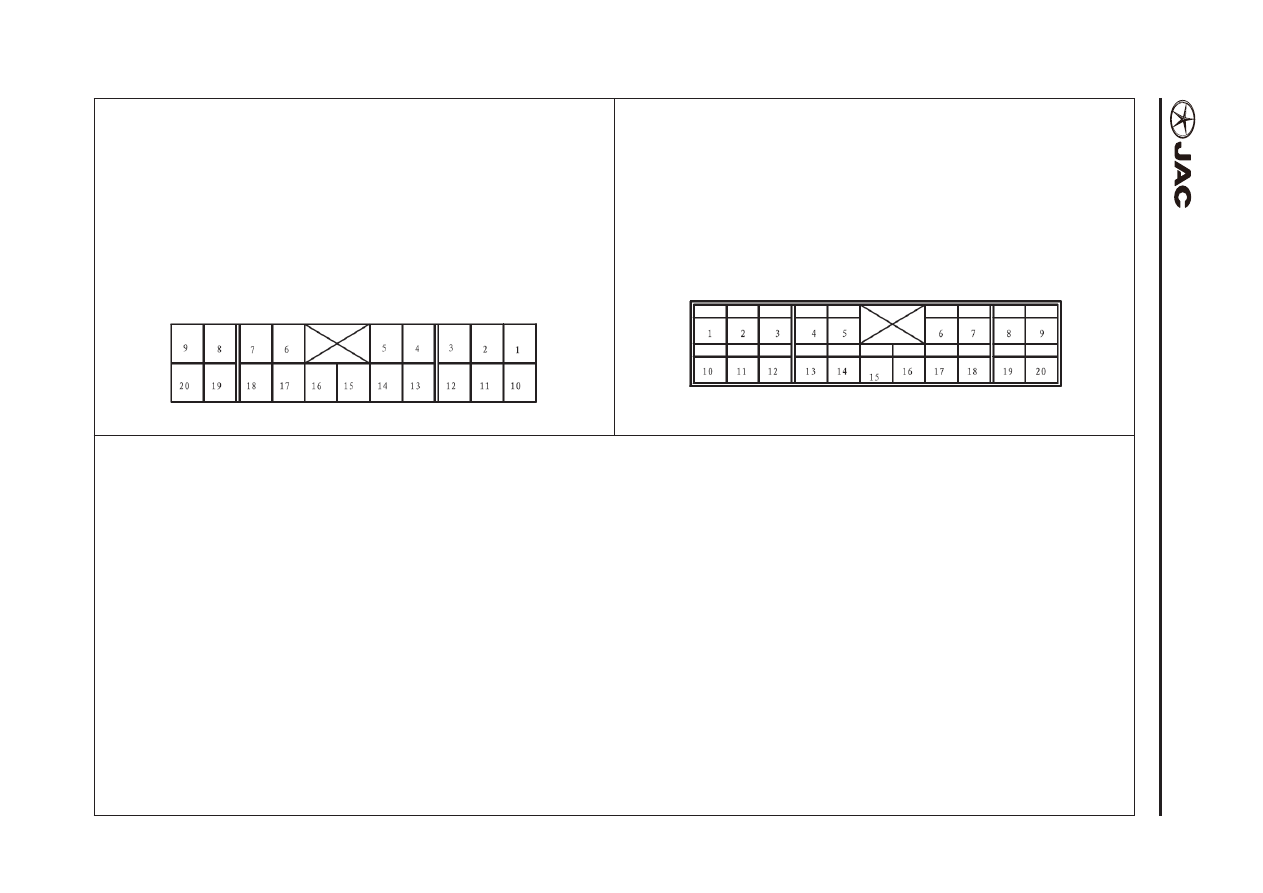

Frame wire harness side pin definition:
Боковая распиновка жгута проводов
каркаса кузова
1. P
Trunk switch
1. P
Выключатель защёлки
2. BR Trunk lid spring lock
2. BR Пружинный замок за-
щелки
3. RY Left turning light +
3. RY Свет указателя левого
поворота +
4. R
Rear defroster+
4. R
Задний стеклообогре-
ватель+
5. Y
Switch
5. Y
Выключатель
6. --
--
6. --
--
7. --
--
7. --
--
8. B
Rear defroster-
8. В
Задний стеклообогре-
ватель+
9. R
High-mounted brake
lamp
9. R
3-ий стоп-сигнал
10. RL Brake lamp +
10. RL Стоп-сигнал +
11. R
Right rear position light+
11. R
Правый задний габаритный огонь+
12. R
Left turning light +
12. R
Левый фонарь сигнала поворота +
13. R
Left rear position light +
13. R
Левый задний габаритный огонь+
14. --
--
14. --
--
15. --
--
15. --
--
16. --
--
16. --
--
17. --
--
17. --
--
18. L
Switch
18. L
Выключатель
19. G
Reset Switch
19. G
Выключатель возврата
20. R
Power +
20. RL Питание+
