S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

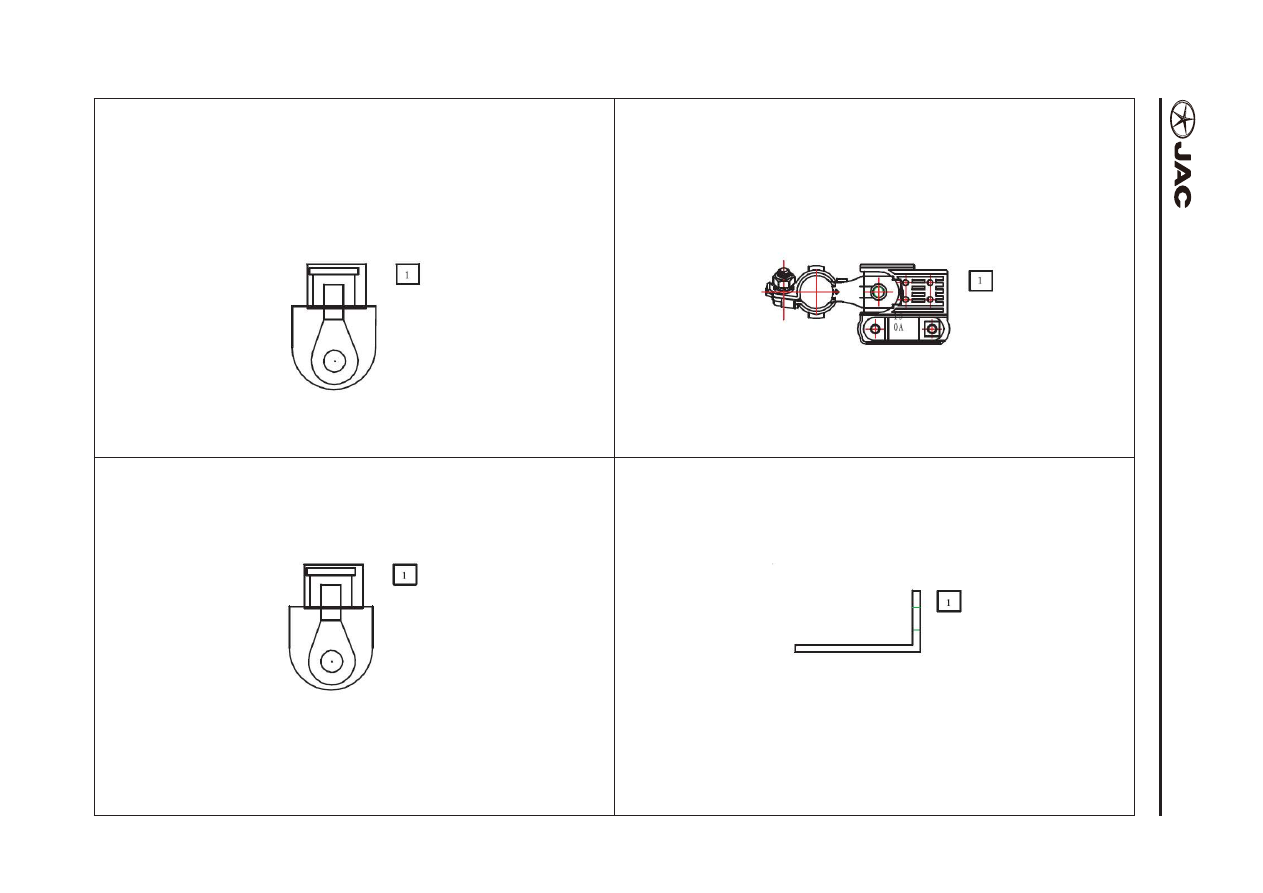

CC-45

Positive power aupply wire harness (2)

Жгут проводов положительного полюса питания (2)

B5

Generator

B5

Генератор
-  1

Female

-  1

Охватывающая деталь

1.  B

Generator power

1.  B

Питание генератора

B7

Positive power aupply

B7

Положительный полюс
-  1 Female

-  1 Охватывающая деталь

1.  B

Starter &Outdoor electrical box power

1.  B

Питание стартёра и внешней распределительной коробки

B6

Starter

B6

Стартёр
-  1 Female

-  1 Охватывающая деталь

1.  B

Starter power

1.  B

Питание стартёра

B8

Connect to engine front compartment indoor fuse box

B8

Соединения двигателя к переднему внутреннему блоку плавких

предохранителей
-  1

Female

-  1

Охватывающая деталь

1.  B

Outdoor electrical box power

1.  B

Питание внешней распределительной коробки

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

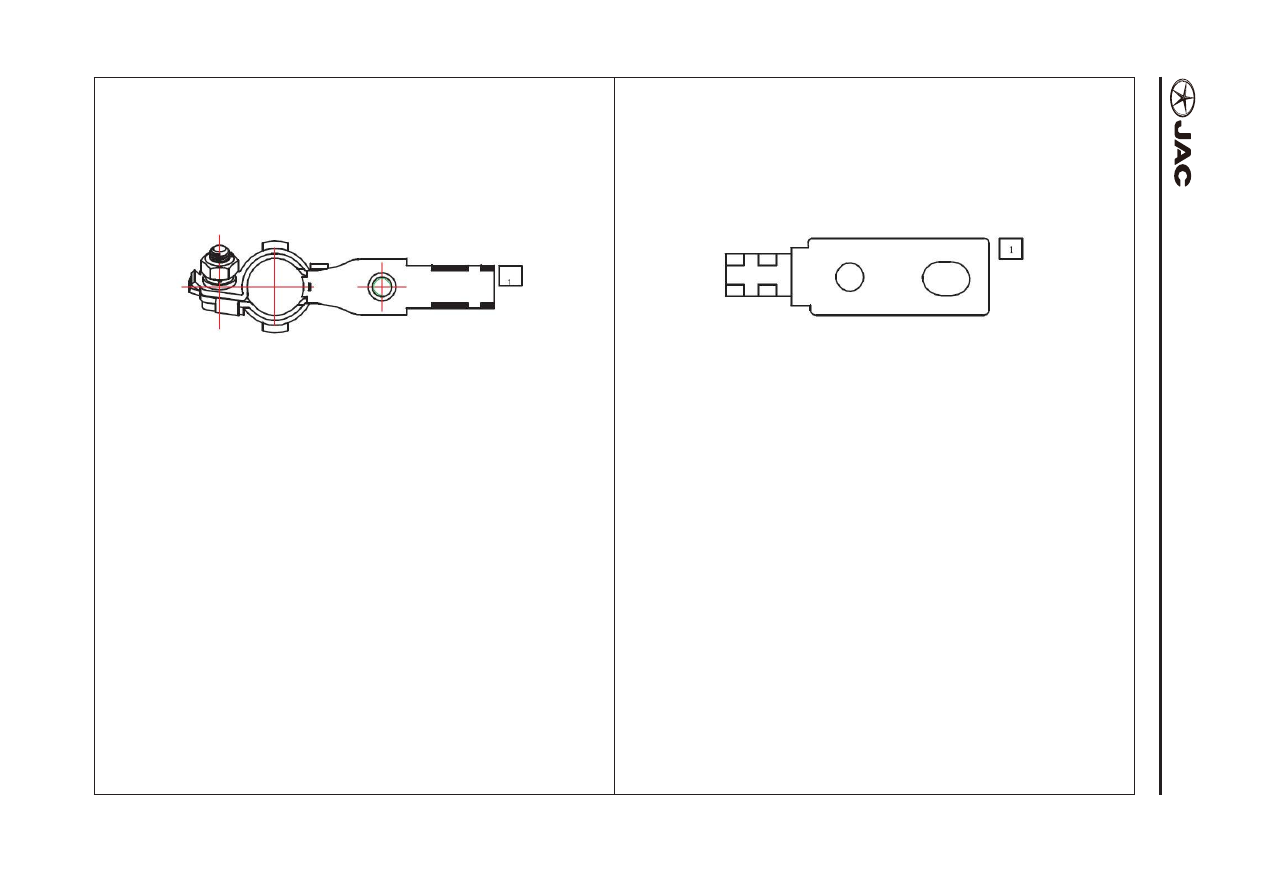

CC-46

Negative power aupply wireharness (1)

Жгут проводов отрицательного полюса питания (1)

B9

Negative power aupply connector

B9  Контакт отрицательного полюса питания

-  1

Female

-  1

Охватывающая деталь

1.  B

Negative power aupply

1.  B

Отрицательный полюс питания

B10

Negative power aupply

B10

Отрицательный полюс питания
-  1 Female

-  1 Охватывающая деталь

1.  B

Negative power aupply body ground wire point

1.  B

Провод заземления отрицательного полюса питания

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

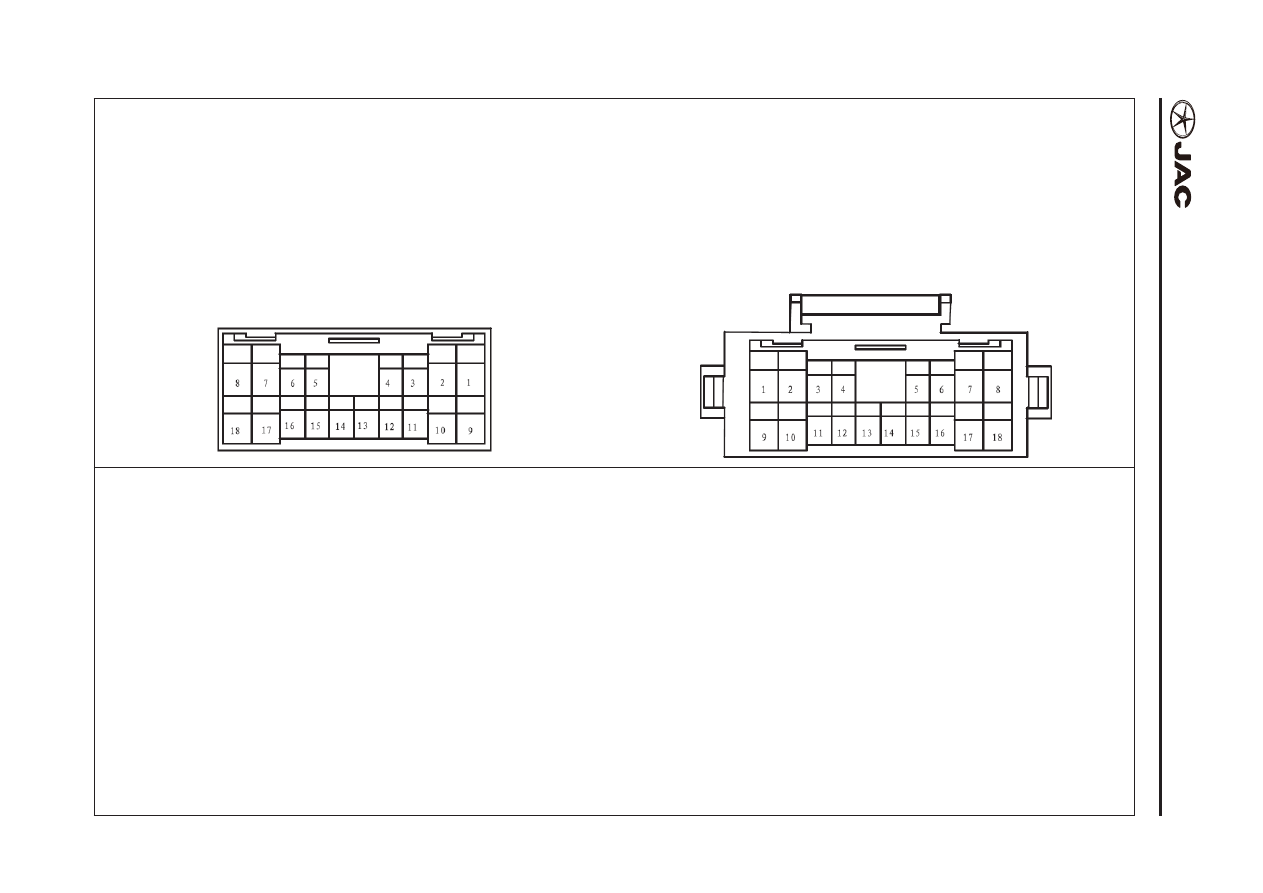

CC-47

Wire harness connection (1)

Контакт жгута проводов (1)

BE01  Positive power aupply wire harness connect with engine wire harness

BE01  Подключение главного жгута положительного полюса к жгуту дви-

гателя
-  18

Female

-  18

Охватывающая деталь

-

Positive power aupply harness

-

Жгут проводов положительного полюса

-  18 Male(MG644429)

-  18 Элемент с внешней резьбой(MG644429)

-

Engine wire harness

-

Жгут проводов двигателя

Positive power aupply harness side pin

definition:

Боковая распиновка жгута проводов

положительного полюса

1.  Y

Starter solenoid valve

1.  Y

Электромагнитный

клапан стартёра

2.  R

Generator S terminal

2.  R

S-контакт генератора

3.  --

--

3.  --

--

4.  --

--

4.  --

--

5.  R

Reversing switch

5.  R

Реверсирующий пере-

ключатель

6.  W  Generator L terminal

6.  W  L-контакт генератора

7.  G

Oil Pressure switch

7.  G

Выключатель кон-

трольной лампы низ-

кого давления масла

8.  --

--

8.  --

--

9.  --

--

9.  --

--

10.  --

--

10.  --

--

11.  --

--

11.  --

--

12.  --

--

12.  --

--

13.  --

--

13.  --

--

14.  --

--

14.  --

--

15.  B

GND

15.  B

Заземление

16.  --

--

16.  --

--

17.  --

--

17.  --

--

18.  --

--

18.  --

--

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

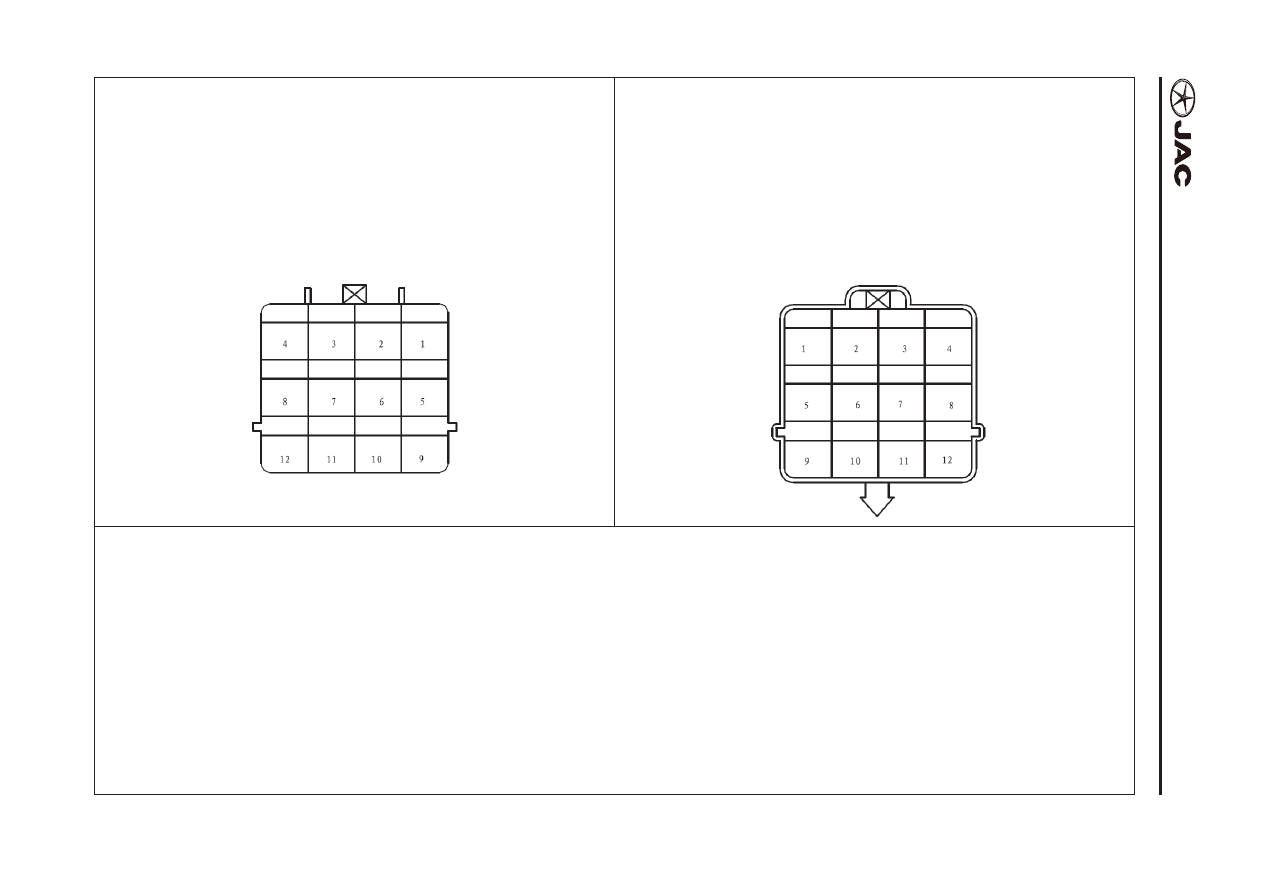

CC-48

Wire harness connection (2)

Контакт жгута проводов (2)

FR01  Frame wire harness connects to parking radar wire harness

FR01  Подключение жгута каркаса кузова к жгуту парковочного радара

-  12 Female

-  12 Охватывающая деталь

-

Frame wire harness

-

Жгут проводов каркаса кузова

-  12 Male

-  12 Вилка

-

Reversing radar wireharness

-

Жгут проводов  реверсирующего радара

Frame wire harness side pin definition:

Боковая распиновка жгута проводов

каркаса кузова

1.  RW  Reversing light +

1.  RW  Фонарь заднего хода +

2.  R

Fog lamp +

2.  R

Противотуманная

фара +

3.  R

Reversing radar power

supply

3.  R

Питание реверсирую-

щего радара

4.  L

LIN signal

4.  L

 Сигнал LIN

5.  B

GND

5.  B

Заземление

6.  B

GND

6.  B

Заземление

7.  --

--

7.  --

--

8.  B

GND

8.  B

Заземление

9.  --

--

9.  --

--

10.  --

--

10.  --

--

11.  --

--

11.  --

--

12.  --

--

12.  --

--
