S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-41

Right front door wire harness (3)

Жгут проводов правой передней двери (3)

D14

Passenger’s seat electric door window switch

D14

Главный электрический выключатель окна двери пассажира
-  8 Female

-  8 Охватывающая деталь

1.  P

Left front glass UP terminal

1.  Р

Контакт поднятия левого переднего стекла

2.  --

--

2.  --

--

3.  W  Left front glass DOWN terminal

3.  W  Контакт опускания левого переднего стекла

4.  0

Right front glass DOWNterminal

4.  0

Контакт опускания правого переднего стекла

5.  Y0  Small light+

5.  Y0  Ближний свет+

6.  R

B+(RH)

6.  R

B+(RH)

7.  B0  Small light -

7.  B0  Ближний свет -

8.  RG  Right front glass UP terminal

8.  RG  Контакт поднятия правого переднего стекла

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

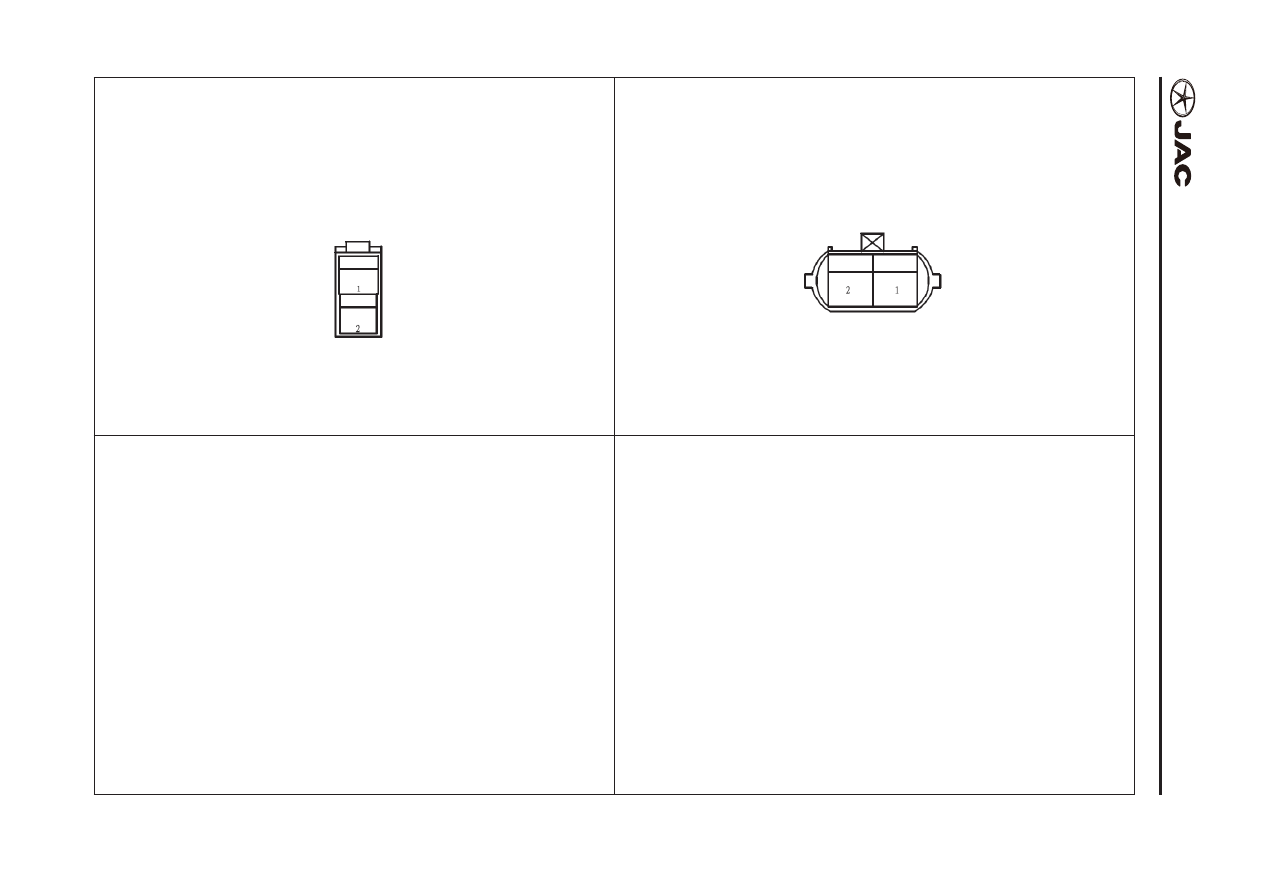

CC-42

Rear door glass wire harness (1)

Жгут проводов стекла задней двери (1)

D15

Rear door speaker

D15

Динамик задней двери
-  2 Female

-  2 Охватывающая деталь

1.  BR  Rear door low pitch speaker -

1.  BR  Нижний динамик задней двери -

2.  W  Rear door low pitch speaker +

2.  W  Нижний динамик задней двери +

D16

Glass lifter

D16

Стеклоподъёмник
-  2 Female

-  2 Охватывающая деталь

1.  0

Left front glass DOWN terminal

1.  0

Контакт опускания левого переднего стекла

2.  W  Left front glass UP terminal

2.  W  Контакт поднятия левого переднего стекла

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

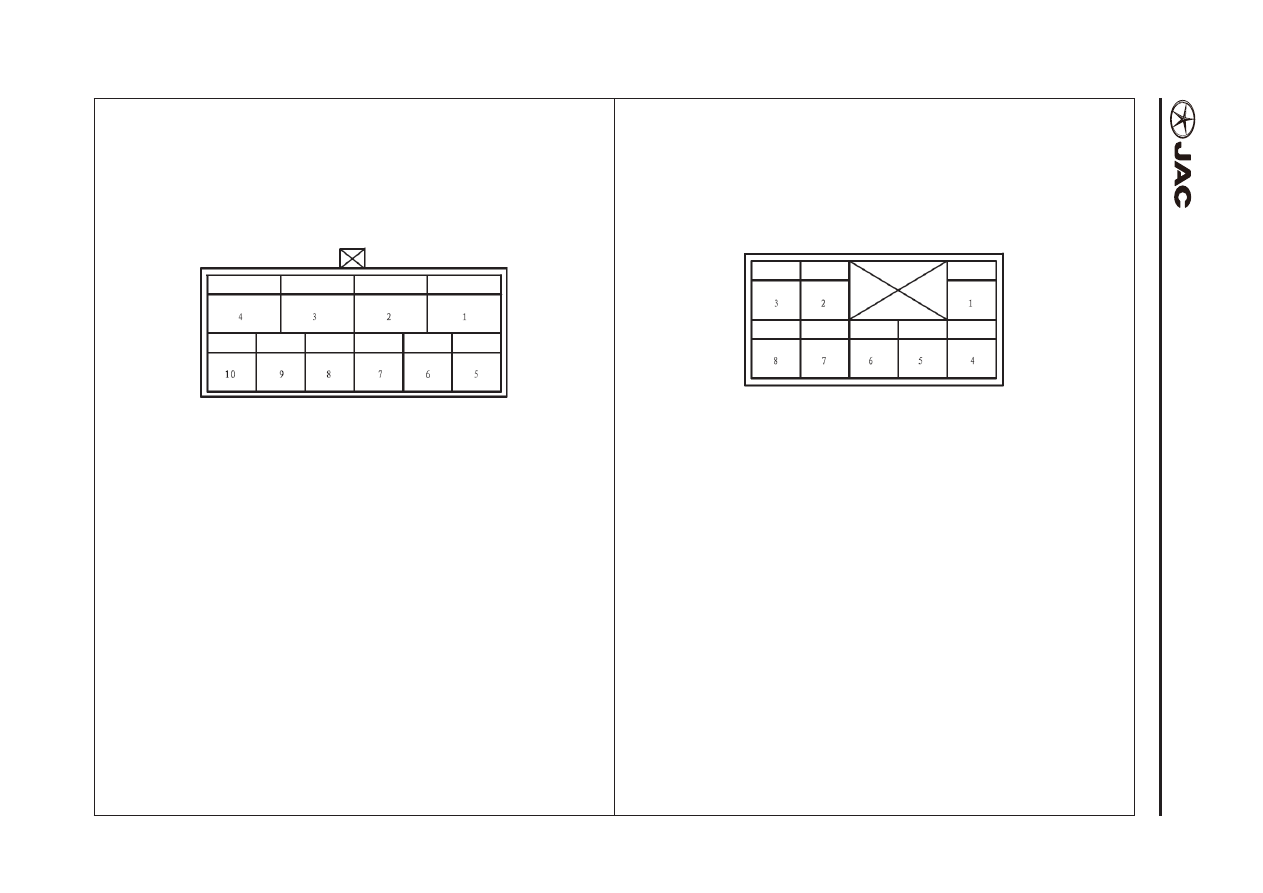

CC-43

Rear door glass wire harness (2)

Жгут проводов стекла задней двери (2)

D17

Rear door lock actuator

D17

Привод замка задней двери
-  10 Female

-  10 Охватывающая деталь

1.  BR  Door lock actuator motor

1.  BR  Двигатель привода замка двери

2.  --

--

2.  --

--

3.  --

--

3.  --

--

4.  GR  Door lock actuator motor

4.  GR  Двигатель привода замка двери

5.  --

--

5.  --

--

6.  --

--

6.  --

--

7.  --

--

7.  --

--

8.  --

--

8.  --

--

9.  --

--

9.  --

--

10.  --

--

10.  --

--

D18

Rear door electric door/window switch

D18

Электрический выключатель двери/окна задней двери
-  8 Female

-  8 Охватывающая деталь

1.  W  Left front glass UP terminal

1.  W  Контакт поднятия левого переднего стекла

2.  --

--

2.  --

--

3.  0

Left front glass DOWN terminal

3.  0

Контакт опускания левого переднего стекла

4.  G

Left rear glass DOWNterminal

4.  G

Контакт опускания левого заднего стекла

5.  --

--

5.  --

--

6.  Y

Glass UP/DOWN motor

6.  Y

Двигатель поднятия/опускания стекла

7.  --

--

7.  --

--

8.  L

Left rear glass UP terminal

8.  L

Контакт поднятия левого заднего стекла

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

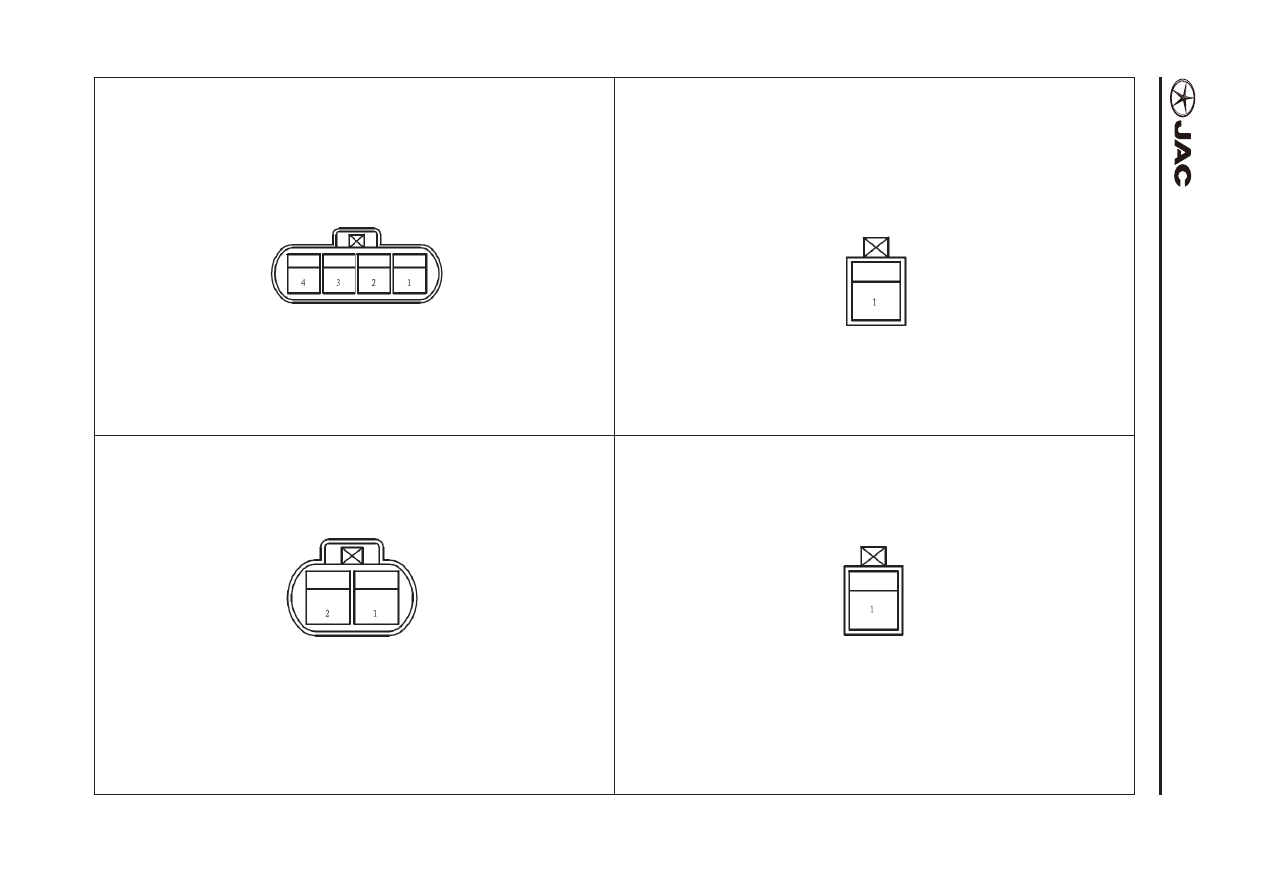

CC-44

Positive power aupply wire harness (1)

Жгут проводов положительного полюса питания (1)

B1

Generator (LS)

B1

Генератор (LS)
-  4 Female/grey

-  4 Охватывающая деталь/серая

1.  --

--

1.  --

--

2.  R

Generator S terminal

2.  R

S-контакт генератора

3.  W  Generator L terminal

3.  W  L-контакт генератора

B3

Oil pressure switch

B3

Выключатель контрольной лампы низкого давления масла
-  1 Female

-  1 Охватывающая деталь

1.  G

Oil pressure switch

1.  G

Выключатель контрольной лампы низкого давления масла

B2

Reversing switch

B2

Реверсирующий переключатель
-  2 Female

-  2 Охватывающая деталь

1.  B

GND

1.  B

Заземление

2.  R

Reversing switch power

2.  R

Питание реверсирующего переключателя

B4

Starter solenoid valve

B4

Электромагнитный клапан стартёра
-  1 Female

-  1 Охватывающая деталь

1.  Y

Starter solenoid valve

1.  Y

Электромагнитный клапан стартёра
