JAC S5. Руководство - часть 332
S5 Service manual
S5 Инстр
укция по т
ех
об
слу
жив
анию
Connector Content
Со
держание Сое
динит
еля
CC-57
Wire harness connection (11)
Контакт жгута проводов (11)

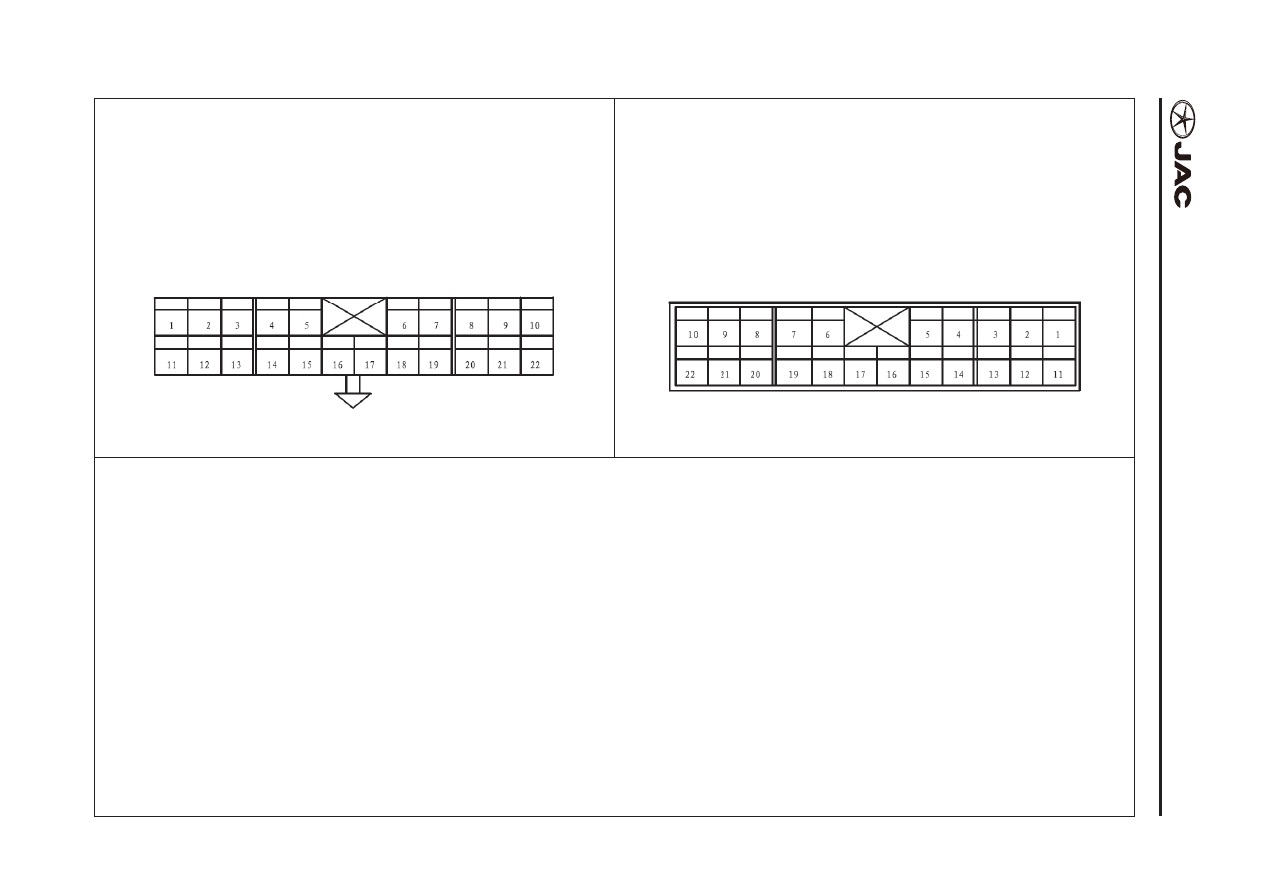

MR01 Main wire harness connect with ceiling wireharness
MR01 Подключение главного жгута к жгуту перекрытия
- 22
Male
- 22
Вилка
- Main wire harness
- Главный жгут проводов
- 22
Female
- 22
Охватывающая деталь
- Ceiling wire harness
- Жгут проводов потолка
Ceiling wire harness side pin definition:
Боковая распиновка жгута проводов потолка
1. --
--
1. --
--
2. --
--
2. --
--
3. --
--
3. --
--
4. RGR Interior rearview mirror power
4. RGR Питание внутреннего зеркала заднего
вида
5. 0
Reversing signal
5. 0
Реверсивный сигнал
6. B
GND
6. B
Заземление
7. R
Sunroof controller power supply B+
7. R
Блок питания контроллера верхнего
люка B+
8. R
Ceiling light, sunvisor power
8. R
Верхний свет, питание противосолнеч-
ного козырька
9. BR Ceiling light center control
9. BR Устройство управления верхним све-
том
10. RGR Sunroof controller power supply IG2
10. RGR Блок питания контроллера верхнего
люка IG2
11. --
--
11. --
--
12. --
--
12. --
--
13. --
--
13. --
--
14. --
--
14. --
--
15. --
--
15. --
--
16. --
--
16. --
--
17. --
--
17. --
--
18. --
--
18. --
--
19. --
--
19. --
--
20. --
--
20. --
--
21. --
--
21. --
--
22. --
--
22. --
--
