S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

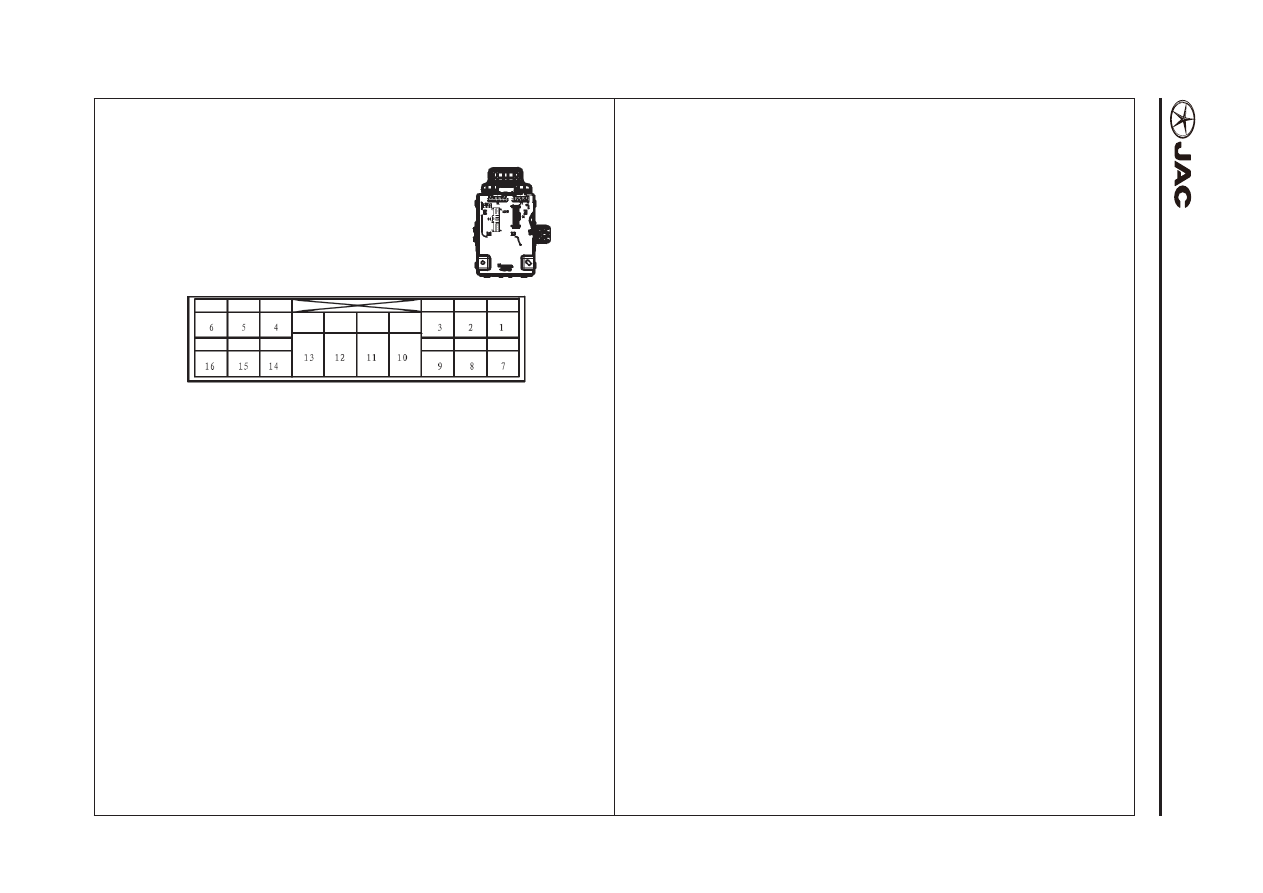

CC-69

Indoor terminal box (8)

Внутренняя концевая кабельная муфта (8)

I/P-J

Indoor terminal box

I/P-J

Внутренняя концевая кабельная муфта
- 16 Female

- 16 Охватывающая деталь

1. R

Combination instrument

power B+

1. R

Комбинированное пи-

тание измерительных

приборов B+

2. --

3. --

4. R

CD player memory

power supply

4. R

Блок питания запо-

минающего устрой-

ства проигрывателя

компакт-дисков

5. --

6. --

7. R

A/C controller city power

supply

7. R

Индикатор управления

переменного тока

8. R

Sunroof controller power

supply B+

8. R

Блок питания контрол-

лера верхнего люка B+

9. RGR Cigarette lighter power

supply

9. RGR Питание прикуривате-

ля

10. --

11. 0

ACC power

11. 0

Питание автоматиче-

ского климат-контроля

12. L

Ignition switch START

gear

12. L

Выключатель зажига-

ния передача для тро-

гания с места

13. RB IG2 power supply

13. RGR Блок питания IG2

14. --

15. --

16. --

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-70

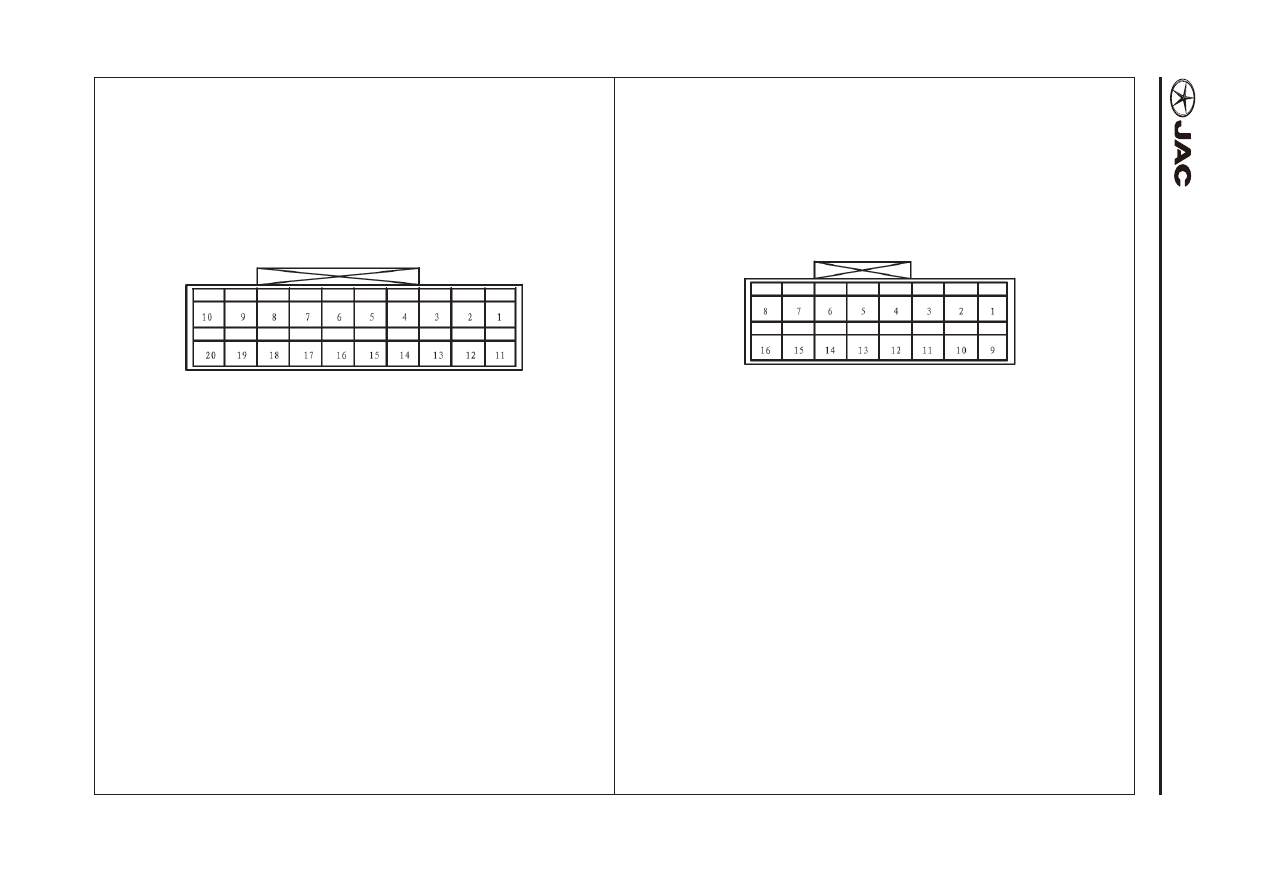

Indoor assistant-terminal box (1)

Внутренняя вспомогательная-концевая кабельная

муфта (1)

Indoor assistant-terminal box A

Внутренняя вспомогательная-концевая кабельная муфта А

- 20 Female

- 20 Охватывающая деталь

1. G

Rear wiper reset switch

1. G

Выключатель возврата

заднего дворника

2. RB Rear wiper relay

2. RB Реле заднего стеклоо-

чистителя

3. --

4. L

Rear fog lamp relay

4. L

Реле задних противоту-

манных фар

5. --

6. --

7. --

8. --

9. --

10. --

11. R

Rear wiper power B+

11. R

Питание заднего сте-

клоочистителя B+

12. L

Connect to rear wiper

switch

12. L

Контакт переключателя

заднего стеклоочисти-

теля

13. R

Rear fog lamp relay

13. R

Реле задних противоту-

манных фар

14. R

Rear fog lamp power

14. R

Питание задних проти-

вотуманных фар

15. --

16. --

17. --

18. --

19. --

20. --

Indoor assistant-terminal box B

Внутренняя вспомогательная-концевая кабельная муфта В

- 16 Female

- 16 Охватывающая деталь

1. --

2. --

3. --

4. R

Flashing relay power

4. R

Питание проблескового

реле

5. BR Flashing relay control

5. BR Управление проблеско-

вого реле

6. --

7. --

8. --

9. --

10. --

11. --

12. --

13. --

14. --

15. --

16. --

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-71

Control wire harness (1)

Контрольный жгут проводов(1)

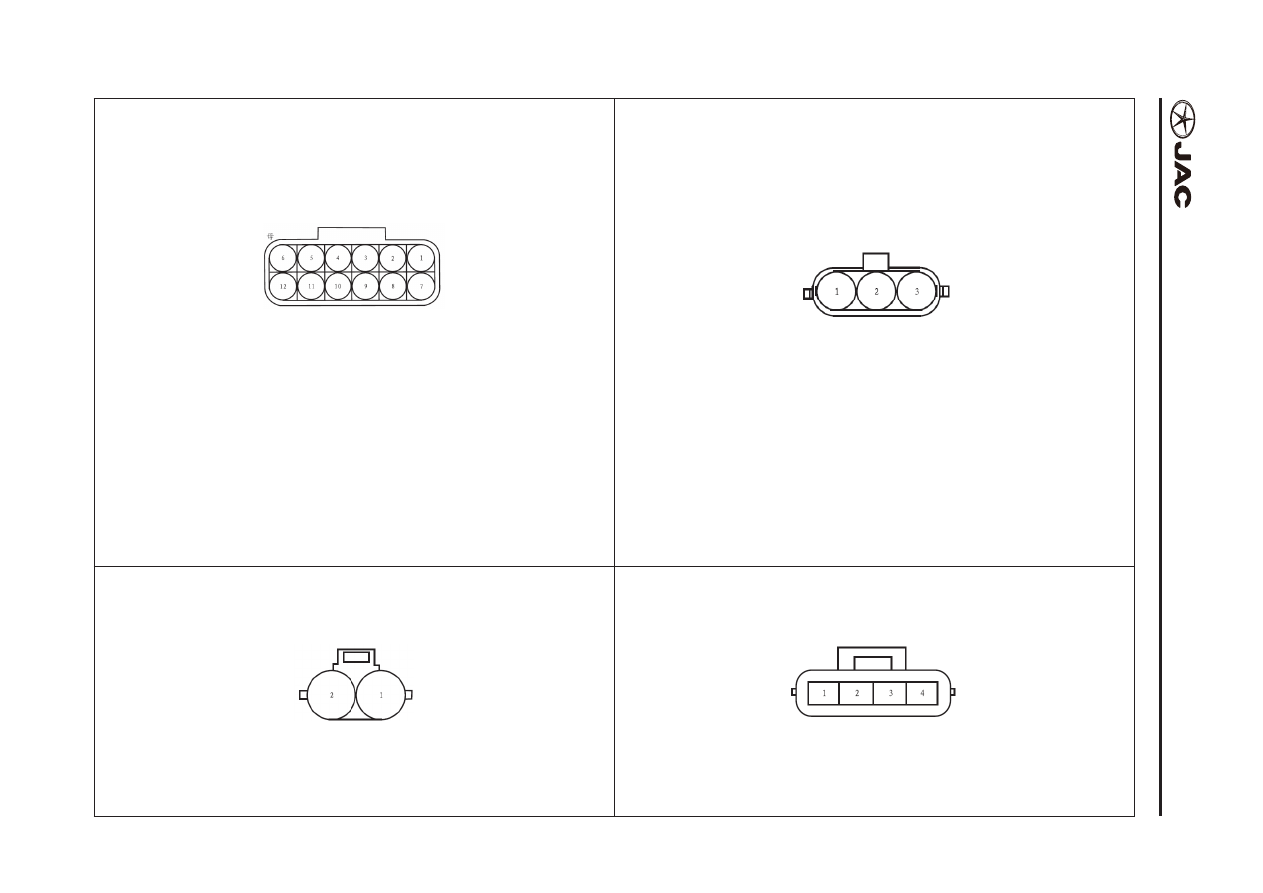

CC01 Injector wire harness Engine main wire harness

CC01 Жгут проводов форсунки Главный жгут проводов двигателя

- 12 Female

- 12 Охватывающая деталь

1. L/Y Injector 1

1. L/Y Форсунка 1

2. L/G Injector 2

2. L/Y Форсунка 2

3. L/W Injector 3

3. L/W Форсунка 3

4. L/B Injector 4

4. L/B Форсунка 4

5. Y/G IRC1 B+

6. W Ignition coil 1

6. W Катушка зажигания 1

7. Y

Ignition coil 2

7. Y

Катушка зажигания 2

8. R

IRC2 B+

8. R

IRC2 B+

9. B

GND

9. B

Заземление

10. R

Crankshaft position

sensor high signal

10. R

Сигнал верхнего по-

ложения датчика угла

поворота коленчатого

вала

11. GR Crankshaft position

sensor low signal

11. R

Сигнал нижнего поло-

жения датчика угла по-

ворота коленчатого

вала

12. L

Carbon canister solenoid

valve

12. L

Электромагнитный кла-

пан угольного фильтра

C12 Knock sensor

C12 Датчик детонации

- 2 Female

- 2 Охватывающая деталь

1. Y

Signal low

1. Y

Сигнал нижнего поло-

жения

2. L

Signal high

2. L

Сигнал верхнего поло-

жения

C13

Camshaft position sensor

C13

Датчика угла поворота коленчатого вала
- 3 Male

- 3 Вилка

1. B/G Camshaft position sensor

1. B/G Датчика угла поворота ко-

ленчатого вала

2. G

5V-

2. G

5V-

3. R/G 5V+

C01

Front oxygen sensor

C01

Передний датчик содержания кислорода
- 4 Male

- 4 Вилка

1. B/W 5V-

2. L/W Signal

2. L/W Сигнал

3. G/W Heating control

3. G/W Управление обогревом

4. L

IRC1 B+

4. L

IRC1 B+

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-72

Control wire harness (2)

Контрольный жгут проводов(2)

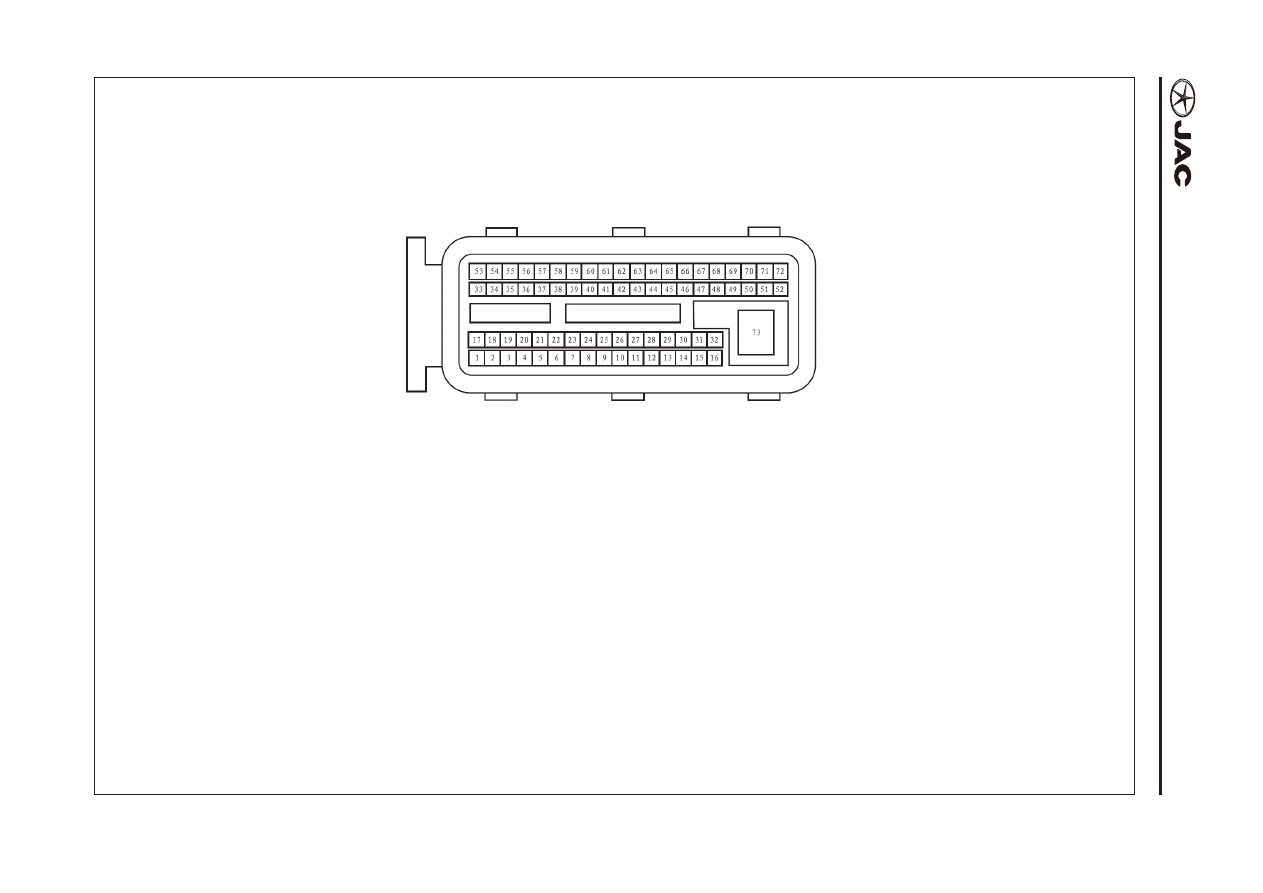

ECU-C ECU module

ECU-C Модуль блока управления двигателем

- 73 Female (black)

- 73 Внутренний (черный)

B+

ACC

R/W Engine start input

R/W Вход запуска двигателя

L/B Controlled power

L/B Регулируемое питание

10.

11.

12.

R/G Pedal position sensor #1

12.

R/G Датчик положения педали

№1

13.

14.

CAN-H (for development)

14.

CAN-H (для расширения)

15.

CAN-L (for development)

15.

CAN-L (для расширения)

16.

YR CAN-L diagnosis

16.

YR диагностика CAN-L

17.

Brake switch input

17.

Вход датчика положения
педали тормоза

18.

Brake lamp signal input

18.

Сигнальный вход стоп-
сигнала

19.

20.

GR A/C intermediate pressure

switch (active-low)

20.

GR Датчик промежуточного

давления пер.

т.

(активный-

низкий)

21.

B/G Electric load2 clutch switch

21.

B/G Переключатель сцепле-

ния, электрическая нагруз-
ка2

22.

R/GR Controlled power

22.

R/GR Регулируемое питание

23.

G/Y Clutch switch active-high

23.

G/Y Переключатель сцепле-

ния, активный-высокий

24.

G/W Electrical equipment load 1

24.

G/W Нагрузка электрооборудо-

вания 1

25.

Vacuum pressure sensor

25.

Датчик вакуумметрическо-
го давления

26.

27.

L/G Pedal sensor #2

27.

L/G Датчик положения педали

№2

28.

29.

Atmospheric pressure signal
input

29.

Вход сигнала атмосфер-
ного давления

30.

G/R Rear oxygen sensor

30.

G/R Задний датчик содержа-

ния кислорода

31.

32.

YR CAN-H diagnosis

32.

YR Диагностика CAN-H

33.

34.

35.

36.

RW Accelerator pedal 5V+1

36.

RW Педаль акселератора

5В+1

37.

R/Y Accelerator pedal 5V-1

37.

R/Y Педаль акселератора 5В-1

38.

L/W Accelerator pedal 5V+2

38.

L/W Педаль акселератора

5В+2

39.

L/Y Accelerator pedal 5V-2

39.

L/Y Педаль акселератора 5В-2

40.

41.

42.

43.

44.

45.

46.

R/W Rear oxygen heating control

46.

R/W Регулятор нагрева кисло-

рода, задний

47.

Y/R Fuel pump relay control

47.

Y/R Реле управления топлив-

ным насосом

48.

49.

50.

51.

Y/W A/C clutch relay control

51.

Y/W Реле управления сцепле-

нием пер. т.

52.

53.

54.

B/W 5V# ground wire 2

54.

B/W 5В# заземляющий провод

55.

G/W GND

55.

G/W GND

56.

B/Y 5V+

56.

B/Y 5V+

57.

B/W 5V-

57.

B/W 5V-

58.

59.

60.

61.

62.

R/G Main relay

62.

R/G Главное реле

63.

64.

65.

Y/W A/C request active-low

65.

Y/W Запрос пер. т.

активный-низкий

66.

BRW Radiator fan high speed

66.

BRW Высокая скорость венти-

лятора радиатора

67.

BR/L Radiator fan low speed

67.

BRW Низкая скорость вентиля-

тора радиатора

68.

G/Y Water cooling temperature

output

68.

G/Y Температурный выход во-

дяного охлаждения

69.

70.

G/L Start motor relay

70.

G/L Реле запуска двигателя

71.

72.

K wire

72.

K провод

73.

Ground wire

73.

Заземляющий провод
