JAC S5. Руководство - часть 322
S5 Service manual
S5 Инстр
укция по т
ех
об
слу
жив
анию

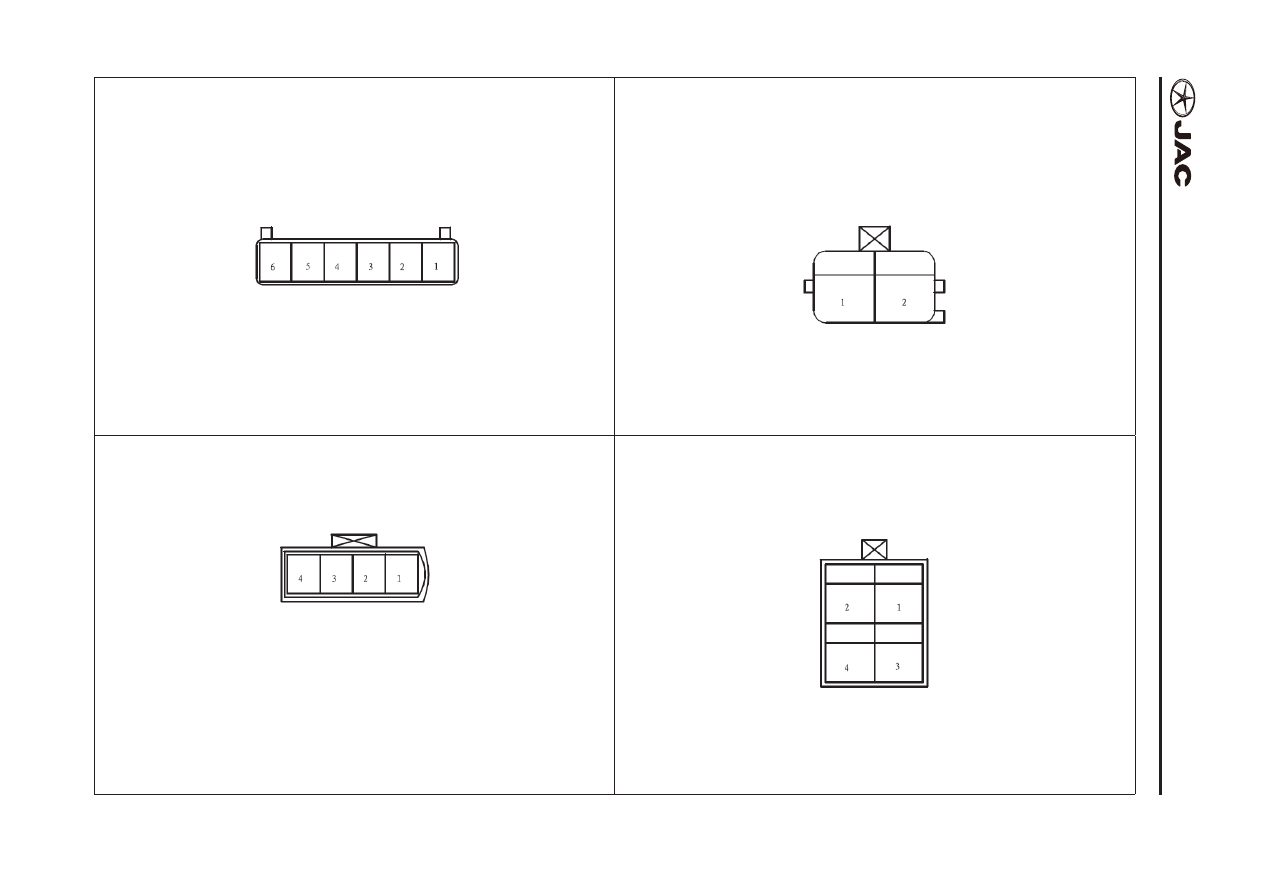

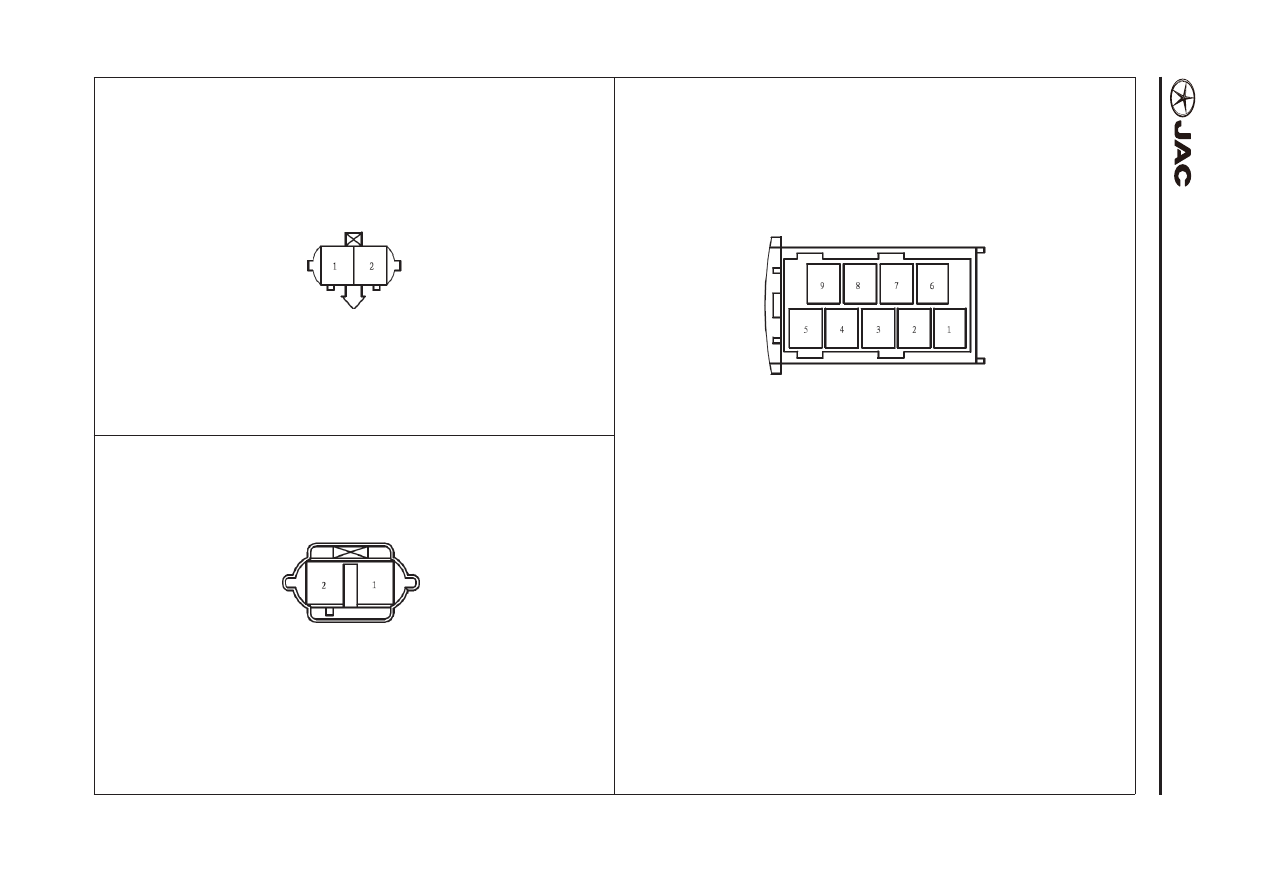

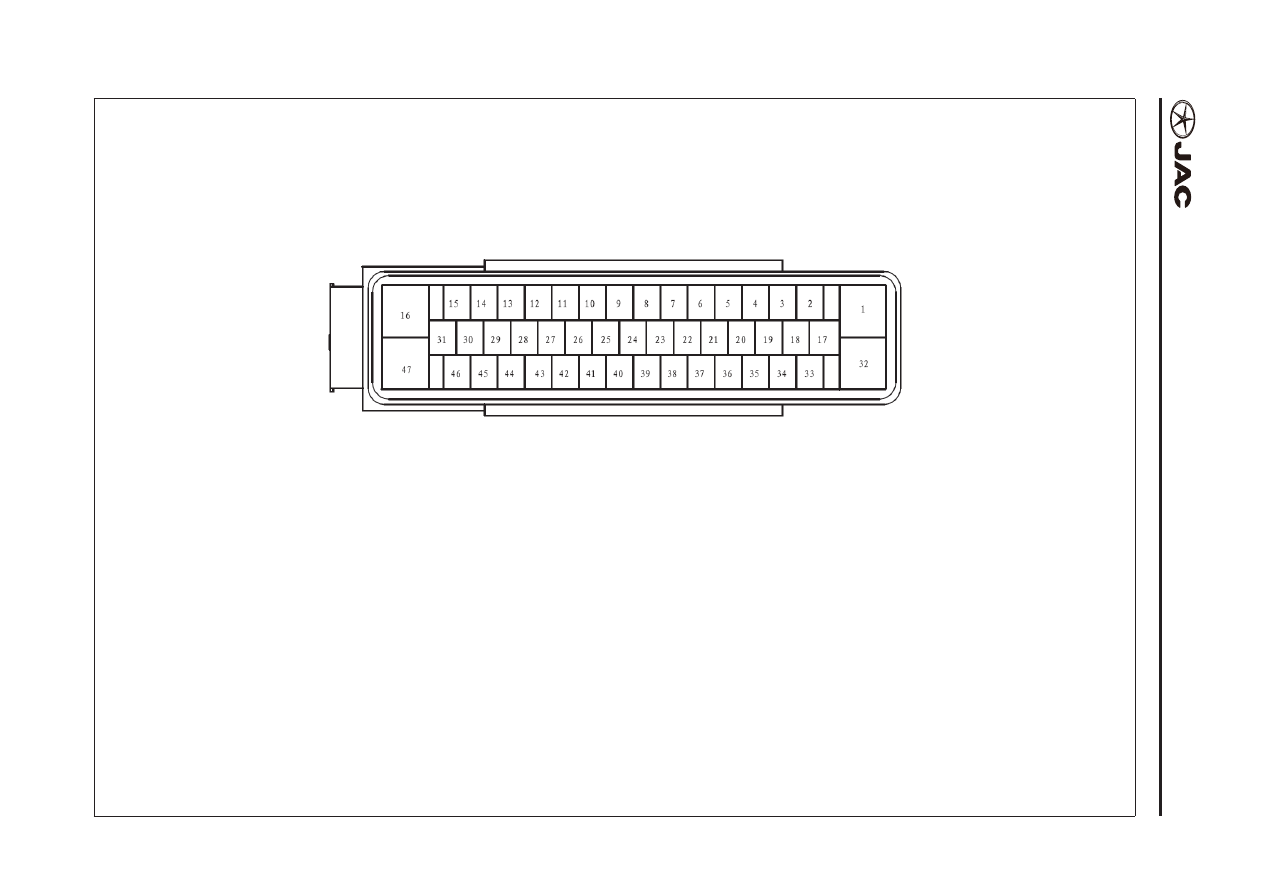

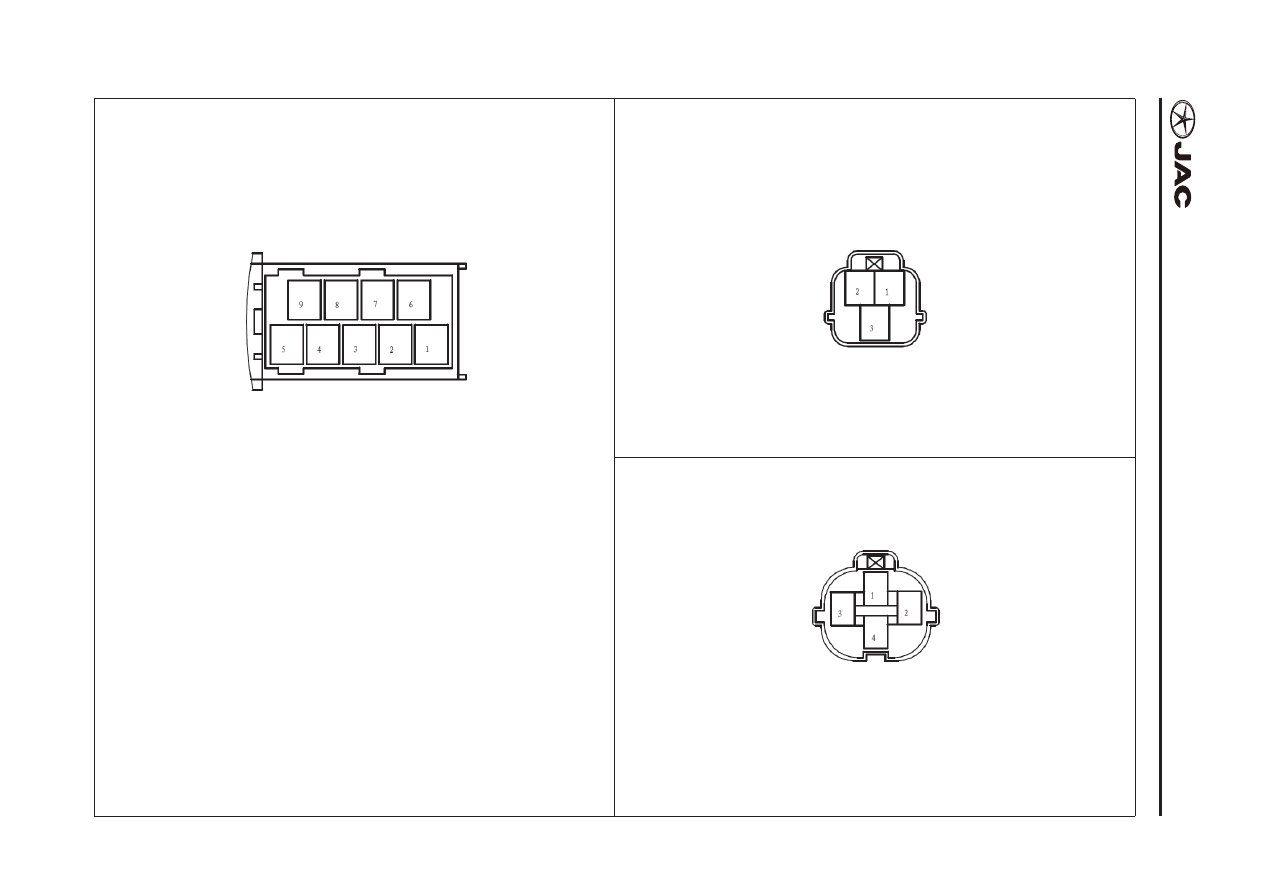

Connector Content
Со
держание Сое
динит
еля
CC-17
Engine wire harness (2)
Главный жгут двигателя (2)
E05
Left front combination lamp
E05
Левый передний фонарь комбинированного типа
- 9 Female
- 9 Охватывающая деталь
1. Y
Low beam +
1. Y
Ближний свет +
2. Y
Electric adjusting +
2. Y
Электрорегулировка +
3. B
Low beam-turning-
3. B
Ближний свет-поворот-
4. B
High beam-position-
4. B
Дальний свет-положение-
5. R
Turning +
5. R
Поворот+
6. 0
High beam +
6. 0
Дальний свет +
7. W Electric adjusting control
7. W Электрический орган настройки
8. L0 Position +
8. L0 Положение +
9. B
Electric adjusting -
9. B
Электрорегулировка -
E06
Washing pump
E06
Промывочный насос
- 3 Female
- 3 Охватывающая деталь
1. 0
Washing switch
1. 0
Переключатель стеклоомывателя
2. RGR IG2
2. RGR IG2
3. L
Rear washing
3. L
Задний стеклоомыватель
E07
Three-way pressure switch
E07
Трехфазное реле давления
- 4 Female
- 4 Охватывающая деталь
1. WL High pressure
1. WL Высокое давление
2. B
Intermediate voltage
2. B
Промежуточное напряжение
3. B
Ground wire
3. B
Заземляющий провод
4. L
A/C request
4. L
Сигнал запроса системы кондиционирования
