JAC S5. Руководство - часть 320

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-9

Main wire harness (9)

Главный жгут (9)

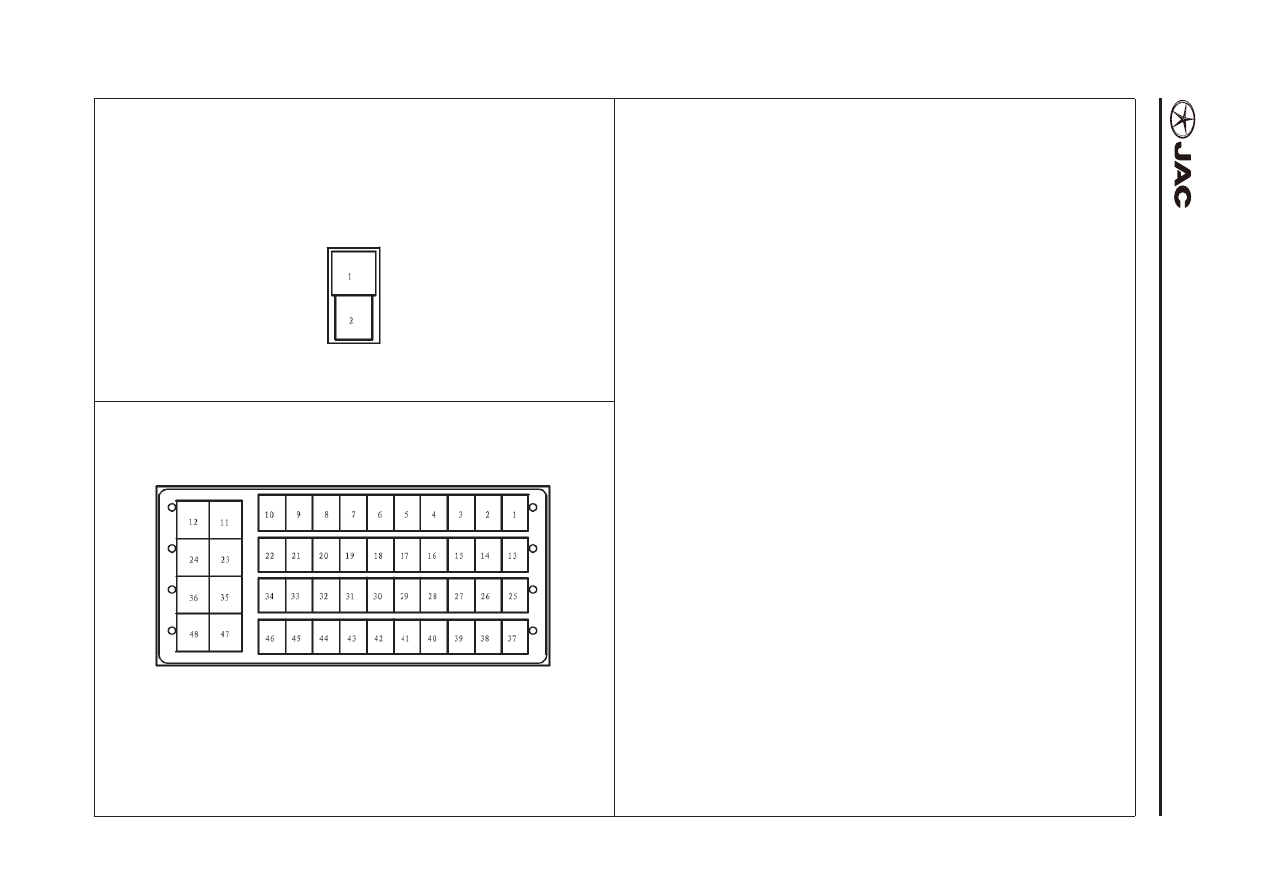

M21

On-board power supply

M21

Блок питания в салоне
- 2 Female/White

- 2 Охватывающая деталь/белая

1. B Ground wire

1. B Заземляющий провод

2. RGR Power

2. RGR Питание

9. -- --

10. -- --

11. RG Right rear turning light +

11. RG Правый задний свет пово-

рота +

12. BR Ceiling light +

12. BR Верхний свет +

13. W Brake lamp

13. W Стоп-сигнал

14. -- --

15. -- --

16. -- --

17. GR Front wiper relay

17. GR Реле переднего стеклоо-

чистителя

18. -- --

19. -- --

20. -- --

21. L

Front wiper return switch

21. L

Реверсирующий переклю-

чатель переднего стекло-

очистителя

22. -- --

23. RY Left rear turning light +

23. RY Левый задний свет пово-

рота +

24. R Left front turning light +

24. R Левый передний свет по-

ворота +

25. R High-mounted brake lamp

25. R 3-ий стоп-сигнал

26. -- --

27. -- --

28. -- --

29. -- --

30. -- --

31. BR Front wiper high speed

relay

31. BR Быстродействующее реле

переднего стеклоочисти-

теля

32. -- --

33. -- --

34. -- --

35. R0 Right front turning light+

35. R0 Правый передний свет по-

ворота+

36. -- --

37. -- --

38. -- --

39. -- --

40. -- --

41. BR Flashing relay

41. BR Проблесковое реле

42. -- --

43. Y Buzzer

43. Y Устройство звуковой сиг-

нализации

44. -- --

45. P Key insert switch

45. P Переключатель ключа

замка зажигания

46. L

LIN2

46. L

LIN2

47. -- --

48. R Brake lamp

48. R Стоп-сигнал

M23

BCM-2

M23

BCM-2

- 48 Female/black

- 48 Охватывающая деталь/черная

1. -- --

2. -- --

3. -- --

4. -- --

5. -- --

6. L

Rear fog lamp relay

6. L

Реле задних противоту-

манных фар

7. -- --

8. B Signal ground wire

8. B Заземление цепей

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-10

Main wire harness (10)

Главный жгут (10)

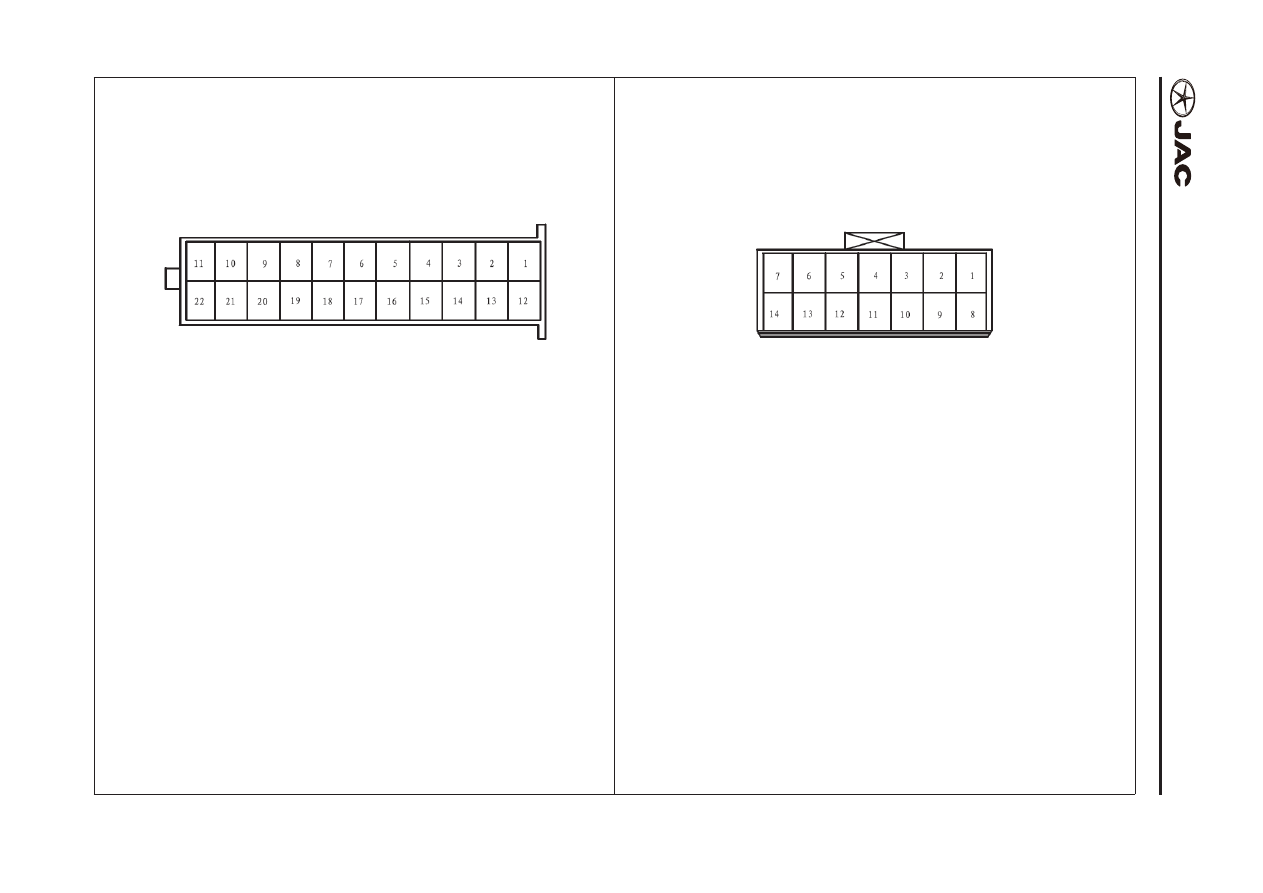

M24

BCM-3

M24

BCM-3
- 22 Female/black

- 22 Охватывающая деталь/черная

M08

Combination switch 2

M08

Комбинированный переключатель 2
- 14 Female/White

- 14 Охватывающая деталь/белая

1. 0B Inch

1. 0B Толчковый режим

2. --

3. BR Wiper low speed

3. BR Низкоскоростной режим стеклоочистителя

4. --

5. L

Rear washing

5. L

Задний стеклоомыватель

6. B

GND

6. B

Заземление

7. Y

Rear wiper adjustment

7. Y

Регулировка заднего стеклоочистителя

8. Y0 Wiper intermittent adjustment

8. Y0 Регулировка периодичного режима стеклоочистителя

9. RG Wiper high speed

9. RG Высокоскоростной режим стеклоочистителя

10. B

Front wiper washing power switch

10. B

Силовой переключатель переднего стеклоочистителя-

омывателя

11. 0

Washing switch

11. 0

Переключатель стеклоомывателя

12. PB Wiper intermittent adjusting switch

12. PB Регулировочный переключатель периодического режима сте-

клоочистителя

13. R0 Wiper intermittent time adjustment

13. R0 Регулировка времени периодичного режима стеклоочистителя

14. P

Rear wiper switch

14. P

Переключатель заднего стеклоочистителя

1. R B+

2. G B+

3. -- --

4. B GND

4. B Заземление

5. -- --

6. -- --

7. -- --

8. -- --

9. -- --

10. -- --

11. -- --

12. -- --

13. -- --

14. -- --

15. -- --

16. -- --

17. -- --

18. -- --

19. -- --

20. -- --

21. -- --

22. -- --

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-1

Main wire harness (11)

Главный жгут (11)

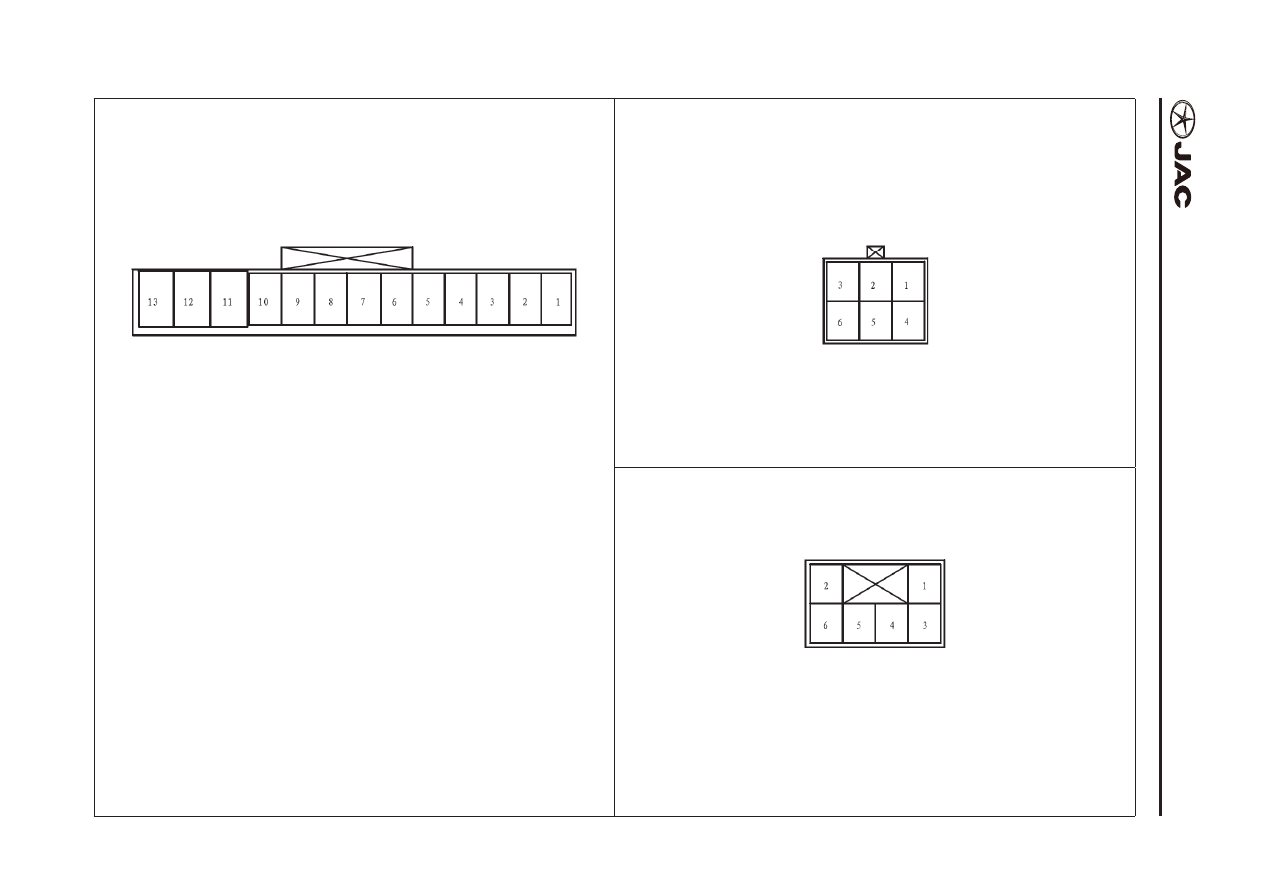

M07

Combination Switch 1

M07

Комбинированный переключатель 1
- 13 Female/White

- 13 Охватывающая деталь/белая

1. B

Lighting switch grounding

1. B

Заземление переключателя света фар

2. G0 Small Lamp

2. G0 Ближний свет

3. YW Auto-sensing

3. YW Автоопрос

4. G

Headlamp switch

4. G

Переключатель фар головного света

5. B

Front rear fog switch ground wire

5. B

Заземляющий провод переключателя передних и задних проти-

вотуманных фар

6. W0 Front fog lamp switch

6. W0 Переключатель передних противотуманных фар

7. PB Rear fog lamp switch

7. PB Переключатель задних противотуманных ламп

8. --

9. G

High beam light

9. G

Дальний свет

10. P

Small lamp switch

10. P

Переключатель ближнего света

11. R0 Left turn

11. R0 Левый поворот

12. B

Turning light switch

12. B

Переключатель указателя поворота

13. R

Rriht turn

13. R

Правый поворот

M03

Ignition Switch

M03

Замок зажигания
- 6 Female/natural color

- 6 Охватывающая деталь/естественный цвет

1. R B+

2. RB IG2

3. L

4. W IG1

5. R B+

6. 0

ACC

6. 0

ACC (автоматический

климат-контроль)

M13

Key insert switch

M13

Переключатель ключа замка зажигания
- 6 Female/White

- 6 Охватывающая деталь/белая

1. -- --

2. -- --

3. L

Key insert switch -

3. L

Переключатель ключа

замка зажигания -

4. P Key insert switch +

4. P Переключатель ключа

замка зажигания +

5. B Lighting ring -

5. B Молниеотвод -

6. GR Lighting ring +

6. GR Молниеотвод +

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-12

Main harness (12)

Главный жгут (12)

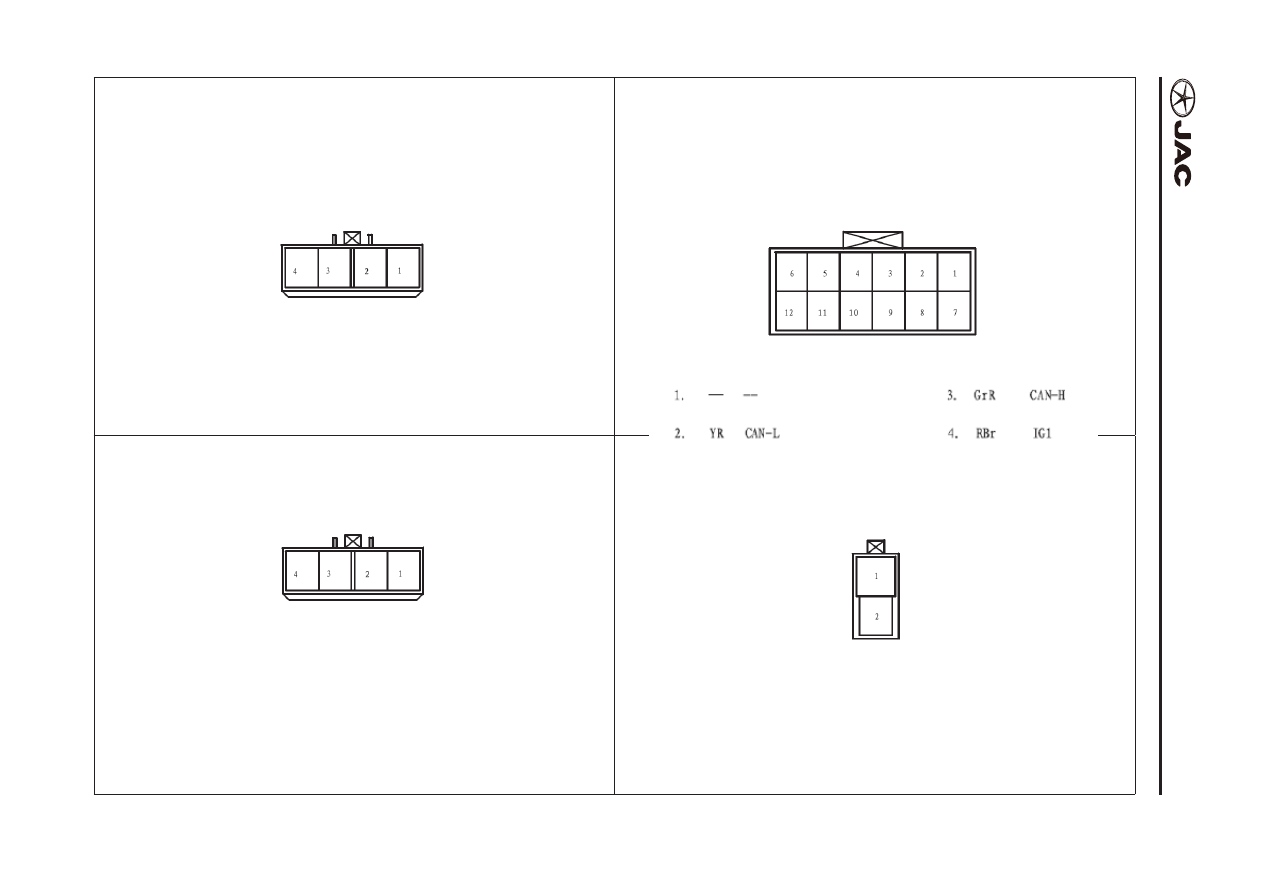

M02

Driver’s seat clock airbag

M02

Воздушная подушка безопасности сиденья водителя
- 4 Female/yellow

- 4 Охватывающая деталь/желтая

1. BRR DAB+

2. BRG DAB-

3. -- --

4. -- --

M09

EPS-A

M09

EPS-A
- 4 Female/black

- 4 Охватывающая деталь/черная

+++

M12

Clock spring

M12

Часовая пружина
- 12 Female/White

- 12 Охватывающая деталь/белая

1. -- --

2. -- --

3. -- --

4. -- --

5. -- --

6. -- --

7. -- --

8. B0 Small light-

8. B0 Ближний свет-

9. Y0 Small light

9. Y0 Ближний свет

10. B LINE-CON

11. RW LINE-CON

12. GR Horn

12. GR Клаксон

M10

EPS-B

M10

EPS-B
- 2 Female/black

- 2 Охватывающая деталь/черная

1. R Power

1. R Питание

2. B Grounding

2. B Заземление
