JAC S5. Руководство - часть 319

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

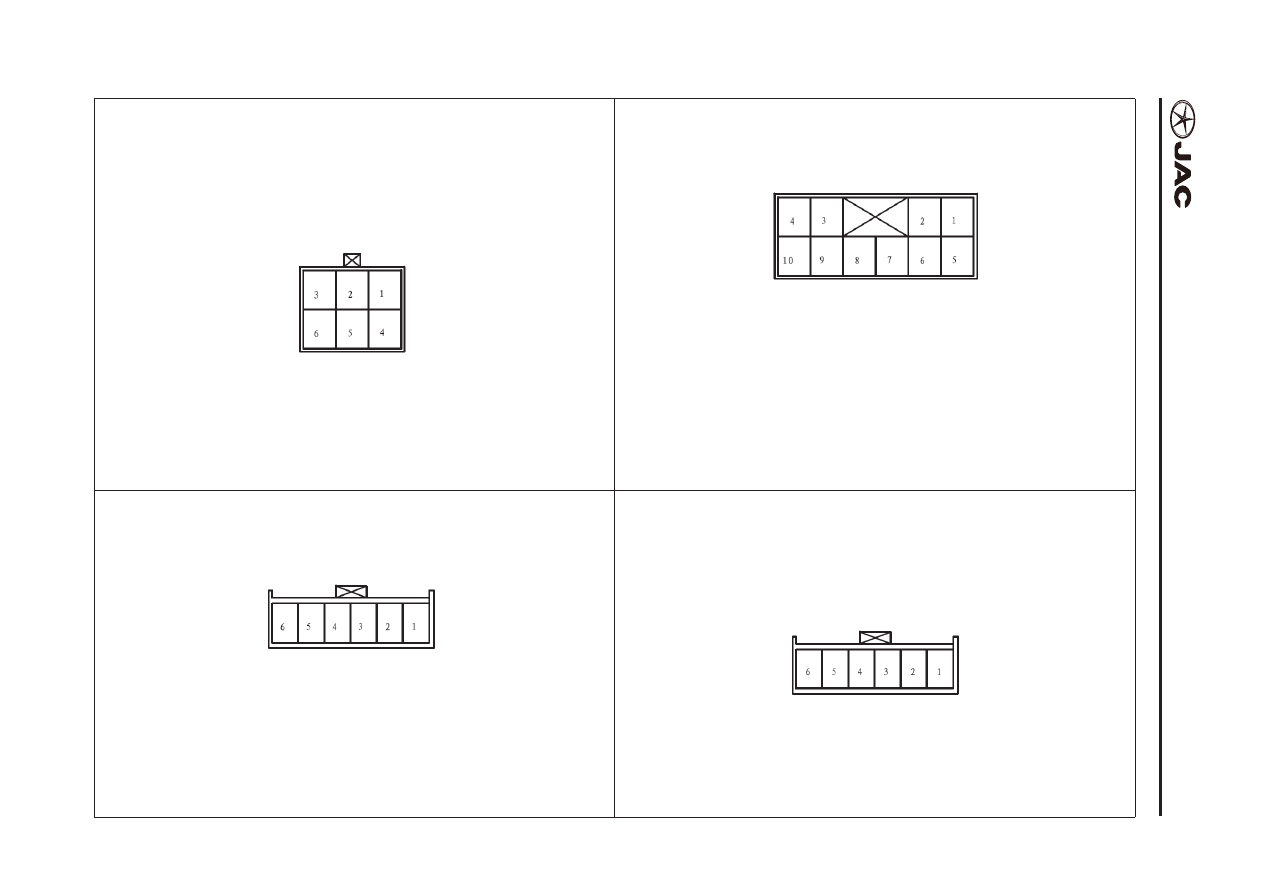

CC-5

Main wire harness (5)

Главный жгут (5)

M28

A/C controller B

M28

Контроллер системы кондиционирования B
- 6 Female/black

- 6 Охватывающая деталь/черная

1. B Grounding

1. B Заземление

2. P 3 Gear wind speed

2. P 3 Скорость потока воздуха

редуктора

3. Y 0 blower status

3. Y 0 статус воздуходувки

4. 0

1 Gear wind speed

4. 0

1 Скорость потока воздуха

редуктора

5. L

2 Gear wind speed

5. L

2 Скорость потока воздуха

редуктора

6. G 4 Gear wind speed

6. G 4 Скорость потока воздуха

редуктора

M26

ESC

M26

ESC
- 6 Female/light grey

- 6 Охватывающая деталь/светло-серая

1. -- --

2. V WSC Switch signal

2. V WSC Сигнал переключения

3. RBR ON power

3. RBR ON питание

4. -- --

5. B0 Backlight -

5. B0 Задний фонарь -

6. Y0 Backlight +

6. Y0 Задний фонарь +

M29

Hazard alarm switch

M29

Переключатель аварийной сигнализации
- 10 Female/White

- 10 Охватывающая деталь/белая

1. -- --

2. Y0 Backlight +

2. Y0 Задний фонарь +

3. B0 Backlight -

3. B0 Задний фонарь -

4. -- --

5. -- --

6. -- --

7. G Hazard warning light signal

7. G Световой сигнал аварий-

ного предупреждения

8. B Grounding

8. B Заземление

9. -- --

10. -- --

M25

ESP-HDC switch

M25

Переключатель ESP-HDC (системы контроля устойчивости и си-

стемы контроля движения автомобиля под уклон)
- 6 Female/light grey

- 6 Охватывающая деталь/светло-серая

- 6 Female/light grey

- 6 Охватывающая деталь/светло-серая

1. -- --

2. V HDC switch signal

2. V Сигнал переключения

HDC (системы контроля

движения автомобиля под

уклон)

3. RBR ON power

3. RBR ON питание

4. -- --

5. B0 Backlight

5. B0 Задний фонарь

6. Y0 Backlight +

6. Y0 Задний фонарь +

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

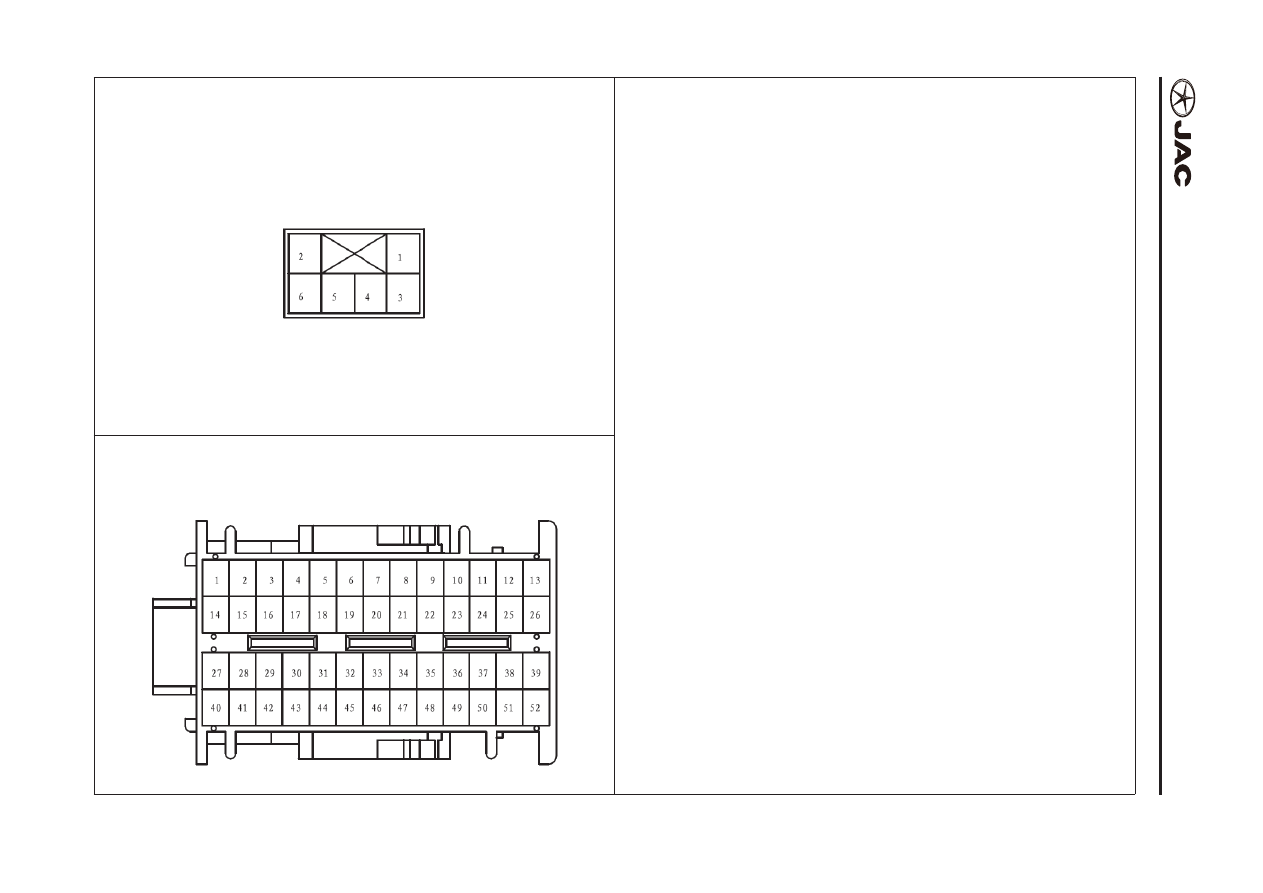

CC-6

Main wire harness (6)

Главный жгут (6)

M40

Front glass electric heating switch

M40

Переключатель электрообогрева лобового стекла
- 6 Female/grey

- 6 Охватывающая деталь/серая

1. L

Signal input terminal

1. L

Клемма входного сигнала

2. B0 Backlight-

2. B0 Задний фонарь-

3. W0 Defrost signal

3. W0 Сигнал антиобледенителя

4. B Workplace

4. B Рабочее место

5. B Workplace

5. B Рабочее место

6. Y0 Backlight- and so on

6. Y0 Задний фонарь- и т.д.

1. --

2. RGR IG2 power supply

2. RGR Блок питания IG2

3. W0 Fog lamp switch

3. W0 Переключатель противотуманных фар

4. B

Signal grounding

4. B

Заземление цепей

5. R

Left turning lamp switch

5. R

Переключатель левого поворота

6. --

7. RGR ACC Power Supply

7. RGR Блок питания АСС (автоматического климат-контроля)

8. RBR IG1 power supply

8. RBR Блок питания IG1

9. G

Warning Lamp Switch

9. G

Переключатель сигнальной лампы

10. P

Rear wiper switch

10. P

Переключатель заднего стеклоочистителя

11. --

12. --

13. RG Front wiper high speed switch

13. RG Переключатель быстрого режима переднего стеклоочистителя

14. --

15. --

16. BR Front wiper low speed switch

16. BR Переключатель медленного режима переднего стеклоочистите-

ля

17. --

18. --

19. --

20. --

21. Y0 Front wiper intermittent switch

21. Y0 Переключатель периодичного режима переднего стеклоочисти-

теля

22. L

Generator L terminal

22. L

Клемма L генератора

M22

BCM

M22

BCM (блок управления “кузовными” электронными системами)

- 52 Female/black

- 52 Охватывающая деталь/черная

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-7

Mai harness (7)

Главный жгут (7)

23. 0B Front wiper inch switch

23. 0B Переключатель толчкового режима переднего стеклоочистите-

ля

24. 0

Backup signal

24. 0

Резервный сигнал

25. --

26. L

Front defrost switch

26. L

Переключатель переднего антиобледенителя

27. GR Ignition lock lighting

27. GR Индикация замка зажигания

28. --

29. R0 Front wiper intermittent adjustment

29. R0 Регулировка периодичного режима переднего стеклоочистителя

30. G

Headlamp low beam switch

30. G

Переключатель ближнего света передних фар

31. G0 Small light switch

31. G0 Переключатель ближнего света

32. YW Lighting AUTO gear

32. YW Индикация AUTO-передачи

33. PB Rear fog light switch

33. PB Переключатель задних противотуманных ламп

34. R0 Left turning light switches

34. R0 Переключатели левого поворота

35. --

36. --

37. L

Rear water injecting switch

37. L

Переключатель заднего водонагнетания

38. WR Rear defrost signal

38. WR Сигнал заднего антиобледенителя

39. --

40. --

41. W CAN-L

42. BR CAN-H

43. --

44. --

45. PB Front wiper intermittent time adjustment

45. PB Регулировка времени периодичного режима переднего стеклоо-

чистителя

46. G

Solar signal input

46. G

Входной сигнал солнечного датчика

47. P

Headlamp high beam lamp switch

47. P

переключатель дальнего света передних ламп

48. --

49. Y

Rear wiper intermittence

49. Y

Периодический режим заднего стеклоочистителя

50. 0

Front water injecting switch

50. 0

Переключатель переднего водонагнетания

51. --

52. --

M17

Mode valve motor

M17

Двигатель режимного клапана
- 6 Female/blue

6 Охватывающая деталь/синяя

1. B

Sensor ground wire

1. B

Заземляющий провод датчика

2. G0 Air-conditioning control module (feedback)

2. G0 Модуль управления системы кондиционирования воздуха (сиг-

нал обратной связи)

3. GW Air-conditioning control module (sensor power supply)

3. GW Модуль управления системы кондиционирования воздуха (пита-

ние датчика)

4. --

5. P

Air-conditioning control module (motor negative middle air inlet)

5. Р

Модуль управления системы кондиционирования воздуха (отри-

цательный средний впуск воздуха двигателя)

6. LY Air-conditioning control module (motor positive upper air inlet)

6. LY Модуль управления системы кондиционирования воздуха (по-

ложительный верхний впуск воздуха двигателя)

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

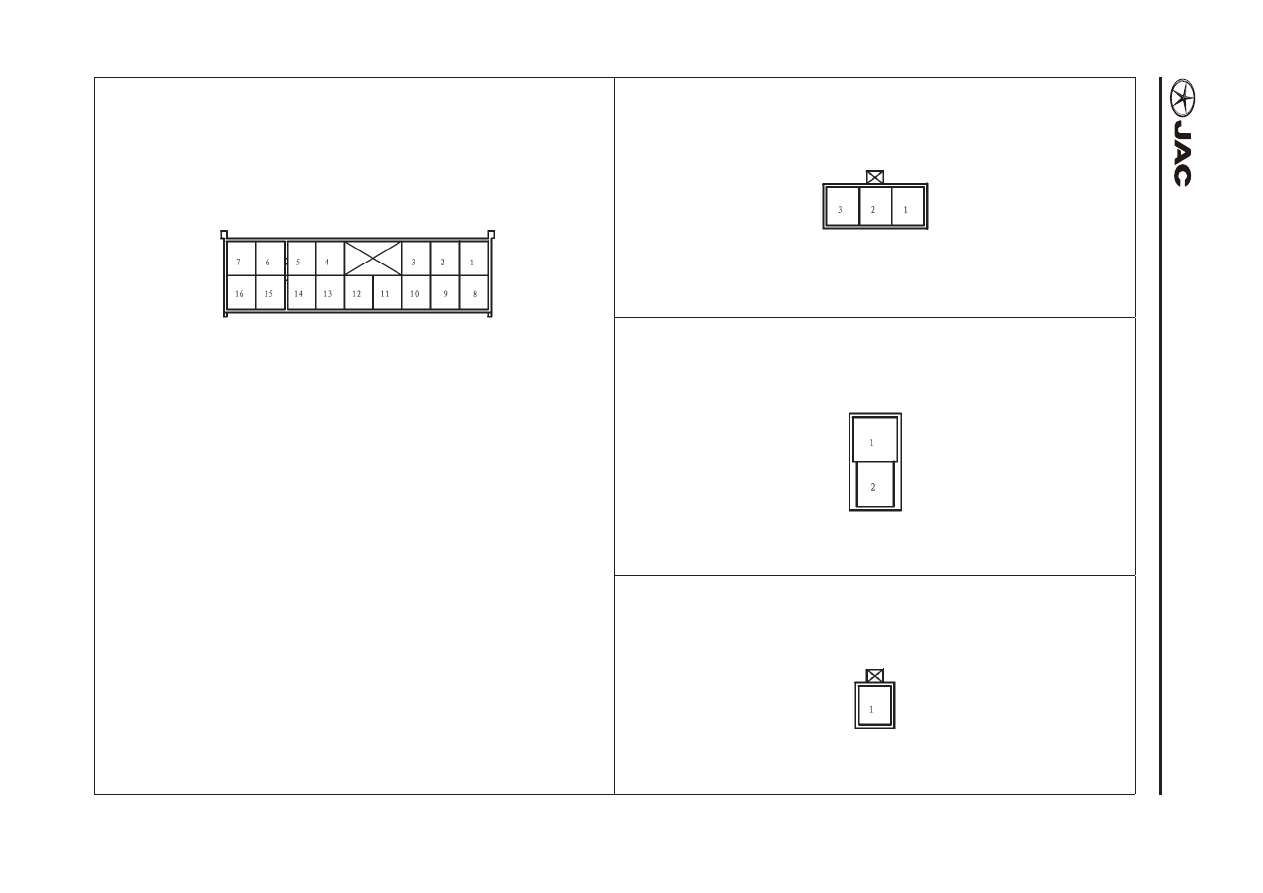

CC-8

Main wire harness (8)

Главный жгут (8)

M18

CD player

M18

Проигрыватель компакт-дисков
- 16 Female/White

- 16 Охватывающая деталь/белая

1. LR Antenna amplifier power supply

1. LR Блок питания антенного усилителя

2. BR Left rear audio+

2. BR Левое заднее аудиоустройство+

3. G

Left front audio+

3. G

Левое переднее аудиоустройство+

4. GB Right front audio+

4. GB Правое переднее аудиоустройство+

5. G

Right rear audio+

5. G

Правое заднее аудиоустройство+

6. B0 Small light -

6. B0 Ближний свет -

7. RGR ACC power supply

7. RGR Блок питания АСС (автоматический климат-контроль)

8. B

Ground wire

8. B

Заземляющий провод

9. w

Left rear audio-

9. w

Левое заднее аудиоустройство-

10. R

Left front audio-

10. R

Левое переднее аудиоустройство-

11. --

12. --

13. RB Right front audio-

13. RB Правое переднее аудиоустройство-

14. 0

Right rear audio-

14. 0

Правое заднее аудиоустройство-

15. Y0 Small light+

15. Y0 Ближний свет+

16. R

Memory power supply

16. R

Блок питания запоминающего устройства (ЗУ)

M19

Buzzer

M19

Устройство звуковой сигнализации
- 3 Female/White

- 3 Охватывающая деталь/белая

Y- High potential

Y- Высокий потенциал

2. -- --

3. 0

Low potential

3. 0

Низкий потенциал

M20

Cigarette lighter

M20

Прикуриватель
- 2 Female/black

- 2 Охватывающая деталь/черная

1. B Grounding

1. B Заземление

2. RGR Power

2. RGR Питание

M41

Cigarette lighter Lighting ring

M41

Система прикуривателя
- 1 Female/White

- 1 Охватывающая деталь/белая

1. R

Power (indoor fuse box)

1. R

Питание (внутренний блок плавких предохранителей)
