JAC S5. Руководство - часть 321

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

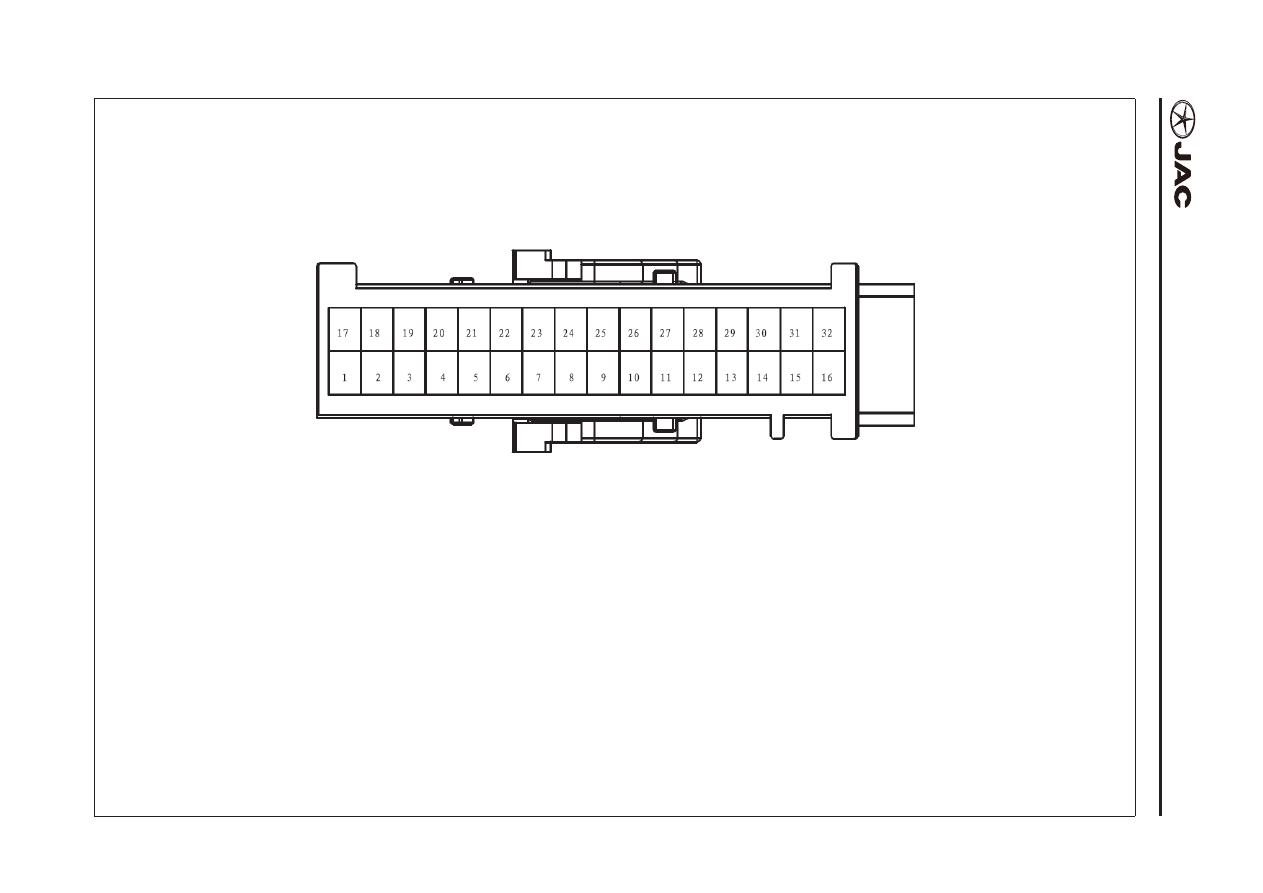

CC-13

Main wire harnss (13)

Главный жгут (13)

M11

Combination instrument

M11

Комбинация приборов
- 32 Female/blue

- 32 Охватывающая деталь/синяя

1. -- --

2. -- --

3. -- --

4. -- --

5. GRR PCAN-H

6. YR PCAN-L

7. -- --

8. BR BCAN-H

9. W BCAN-L

10. -- --

11. 0

Send to reception TPMS

11. 0

Сигнал приема TPMS (системы монито-

ринга состояния шин)

12. L

Send to TPMS reception

12. L

Сигнал приема TPMS (системы монито-

ринга состояния шин)

13. -- --

14. -- --

15. -- --

16. -- --

17. -- --

18. R B+

19. RBR IG1

20.-- --

21. B0 Interior lighting +

21. B0 Освещение салона +

22. Y0 Interior lighting -

22. Y0 Освещение салона -

23. B Instrument ground wire

23. B Заземляющий провод приборной панели

24. B Fuel sensor ground wire

24. B Заземляющий провод датчика топливо-

измерительной системы

25. L0 Fuel signal

25. L0 Сигнал топливоизмерительной системы

26. -- --

27. -- --

28. -- --

29. V Charging indicator light

29. V Контрольная лампа зарядки

30. G Oil pressure alarm

30. G Сигнал давления масла

31. -- --

32. -- --

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

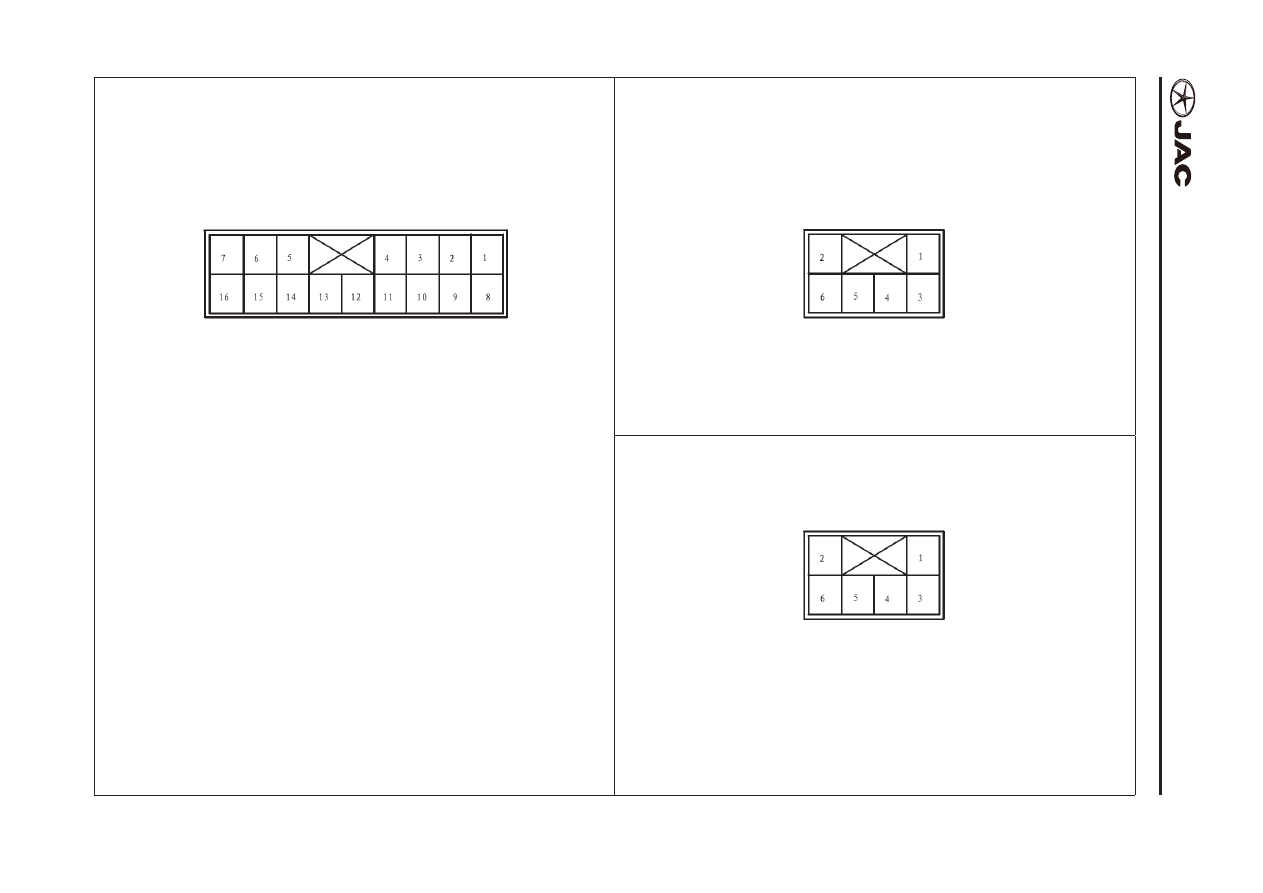

CC-14

Main wire harness (14)

Главный жгут (14)

M06

Rearview mirror adjust switch

M06

Регулятор зеркала заднего вида
- 16 Female/blue

- 16 Охватывающая деталь/синяя

1. -- --

2. GB Driver’s seat UP/DOWN

adjustment

2. GB Регулировка ПОДЪЕМА/

ОПУСКАНИЯ сиденья во-

дителя

3. W Passenger’s seat UP/

DOWN adjustment

3. W Регулировка ПОДЪЕМА/

ОПУСКАНИЯ сиденья

пассажира

4. P Passenger’s seat left/right

adjustment

4. P Регулировка вправо/влево

сиденья пассажира

5. LG Driver’s seat left/right

adjustment

5. LG Регулировка вправо/влево

сиденья водителя

6. GY Driver’s seat common

terminal

6. GY Клемма нейтрального

провода сиденья водите-

ля

7. 0G Passenger’s seat common

terminal

7. 0G Клемма нейтрального

провода сиденья пасса-

жира

8. G0 Driver’s seat electric folding

8. G0 Электропривод складыва-

ния сиденья водителя

9. LR Passenger’s seat electric

folding

9. LR Электропривод складыва-

ния сиденья пассажира

10. 0

Driver’s seat folding reset

10. 0

Сброс складывания сиде-

нья водителя

11. 0R Passenger’s seat folding

reset

11. 0R Сброс складывания сиде-

нья пассажира

12. B Ground wire

12. B Заземляющий провод

13. R Power

13. R Питание

14. -- --

15. -- --

16. -- --

M04

Dimming switch

M04

Переключатель яркости
- 6 Female/White

- 6 Охватывающая деталь/белая

1. -- --

2. -- --

3. B Grounding

3. B Заземление

4. B0 Small light -

4. B0 Ближний свет -

5. B0 Small lamp –

5. B0 Ближний свет –

6. Y0 Small light+

6. Y0 Ближний свет+

M05

Headlamp adjusting switch

M05

Регулятор фар головного света
- 6 Female/blue

- 6 Охватывающая деталь/синяя

1. B Grounding

1. B Заземление

2. P Low beam +

2. P Ближний свет +

3. B0 Small lamp -

3. B0 Ближний свет -

4. W Left front electric adjusting

control

4. W Электрический орган на-

стройки левого переднего

колеса

5. W Right front electric adjusting

control

5. W Электрический орган на-

стройки правого передне-

го колеса

6. Y0 Small light+

6. Y0 Ближний свет+

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

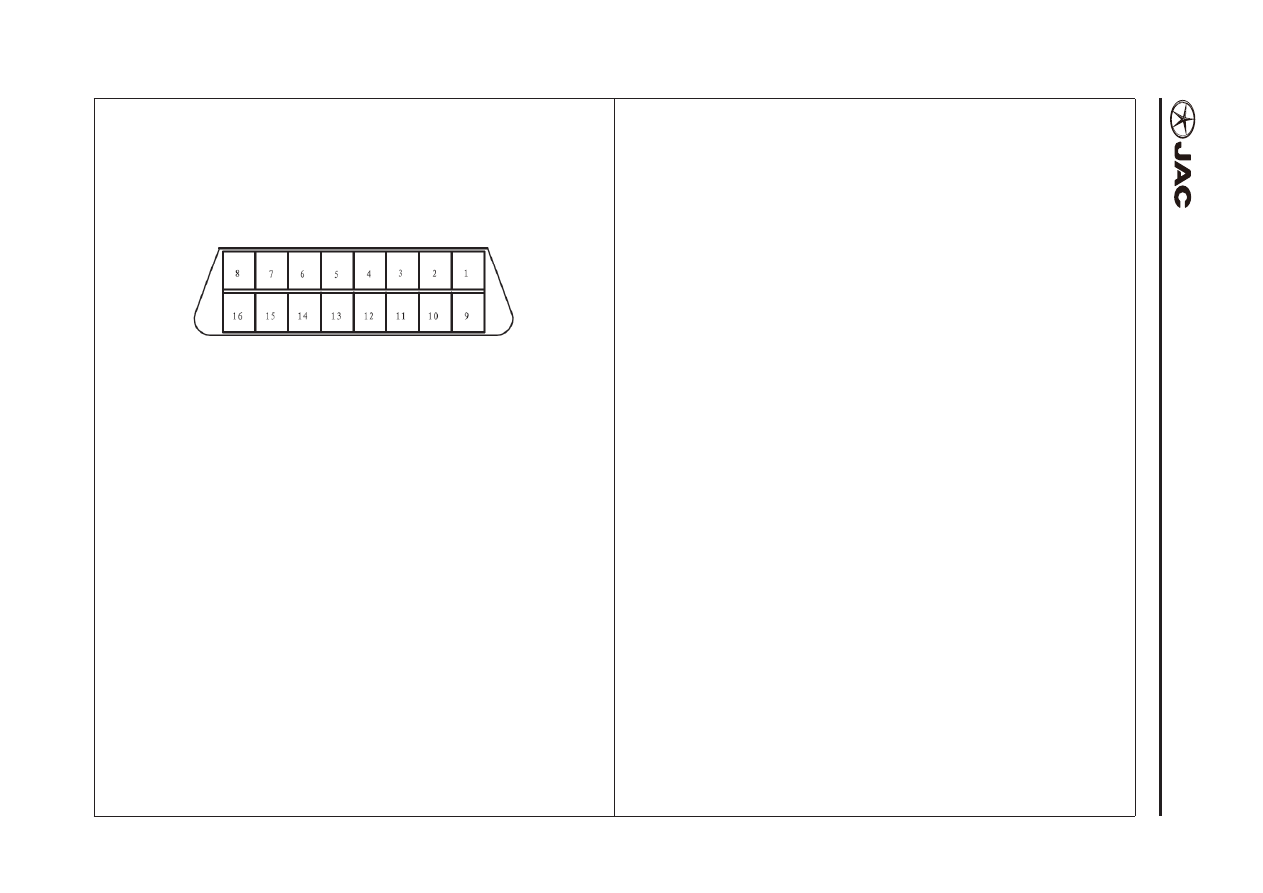

CC-15

Main wire harness (15)

Главный жгут (15)

M01

0BD-II

M01

0BD-II
- 16 Female/black

- 16 Охватывающая деталь/черная

1. -- --

2. -- --

3. W BCAN-L

4. -- --

5. -- --

6. YR PCAN-L

7. -- --

8. R Diagnosis port power

8. R Питание порта диагности-

ки

9. -- --

10. -- --

11. BR BCAN-H

12. B Ground wire

12. B Заземляющий провод

13. B Ground wire

13. B Заземляющий провод

14. GRR

PCAN-H

14. GRR

PCAN-H

15. BR K wire

15. BR K-провод

16. -- --

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

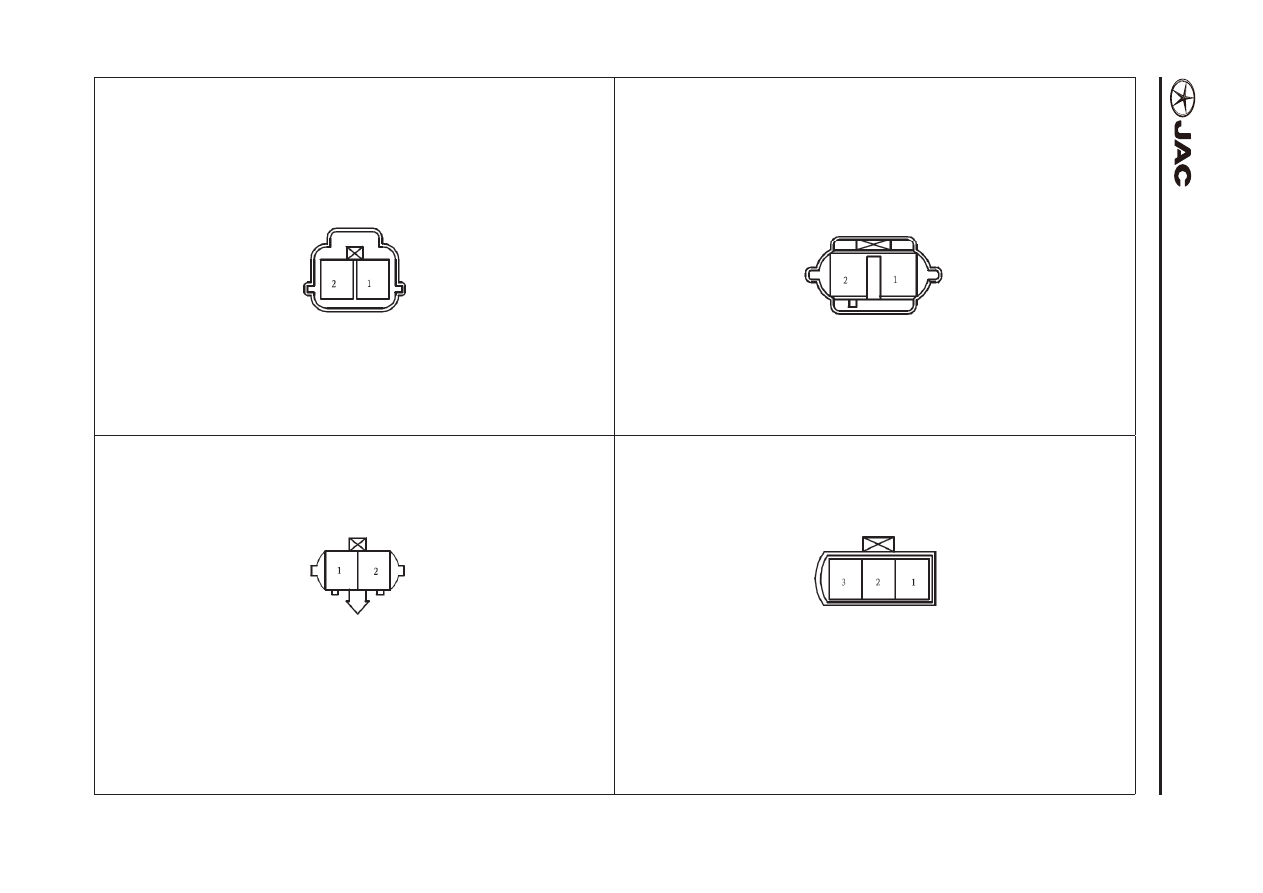

CC-16

Engine wire harness (1)

Главный жгут двигателя (1)

E01

Electric horn

E01

Электрический клаксон
- 2 Female

- 2 Охватывающая деталь

1. B

Ground wire

1. B

Заземляющий провод

2. R

Power

2. R

Питание

E03

Left Front Fog Lamp

E03

Левая передняя противотуманная фара
- 2 Female

- 2 Охватывающая деталь

1. R

Power

1. R

Питание

2. B

GND

2. B

Заземление

E02

Left front wheel speed sensor

E02

Датчик скорости переднего левого колеса
- 2 Male/Black

- 2 Охватываемая деталь/черная

1. GRL Left front signal

1. GRL Сигнал левого переднего колеса

2. YL Left front power

2. YL Питание левого переднего колеса

E04

Cooling fan

E04

Вентилятор охлаждения
- 2 Female

- 2 Охватывающая деталь

1. R

High speed

1. R

Высокоскоростной режим

2. P

Low speed

2. P

Низкоскоростной режим

3. B

Ground wire

3. B

Заземляющий провод
