JAC S5. Руководство - часть 323

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

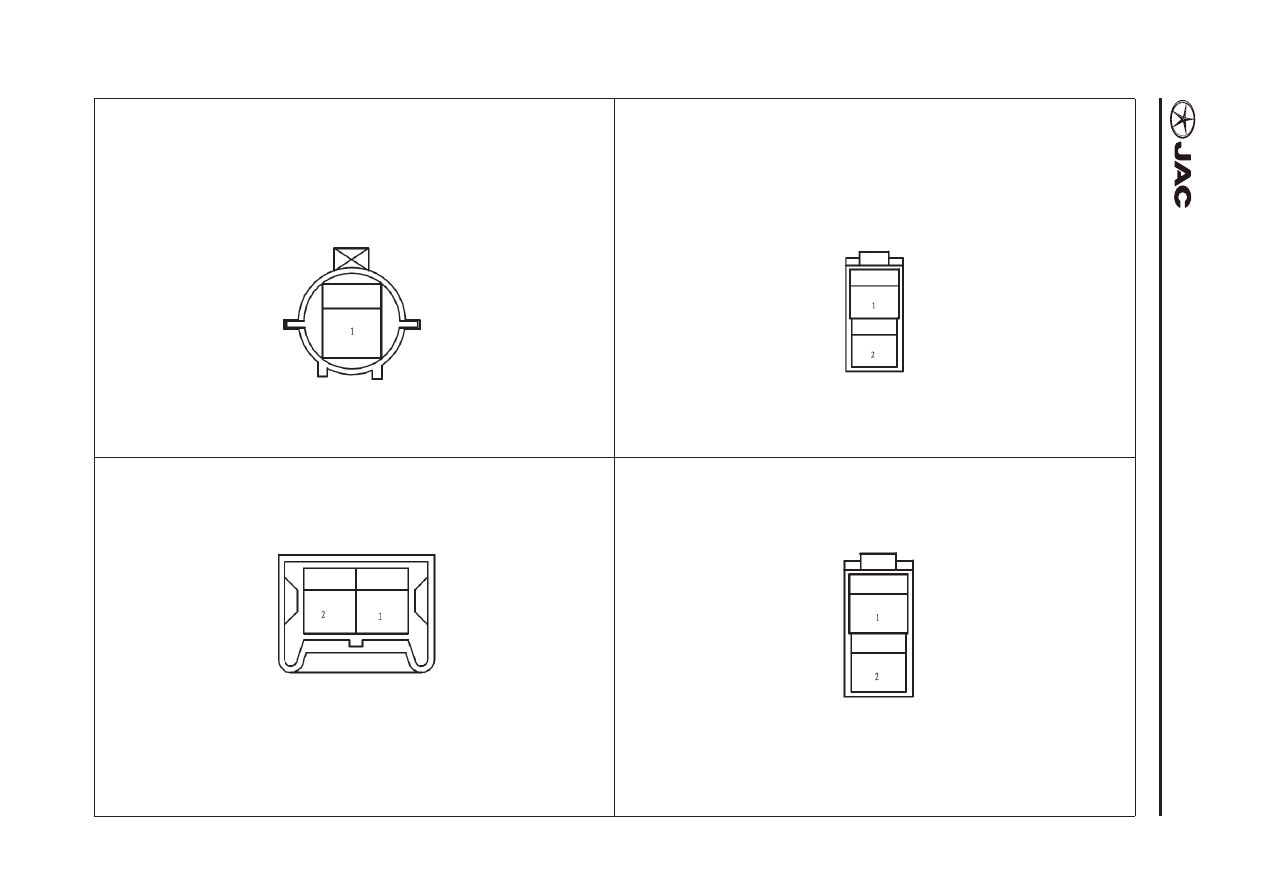

CC-21

Engine wire harness (6)

Главный жгут двигателя (6)

E16

Compressor

E16

Компрессор
-  1 Female/black

-  1 Охватывающая деталь/черная

1.  BR  Compressor power

1.  BR  Мощность компрессора

E18

Clutch pedal 1

E18

Педаль сцепления 1
-  2 Female

-  2 Охватывающая деталь

1.  RBR IG1

1.  RBR IG1

2.  G

Clutch pedal signal 1

2.  G

Сигнал педали сцепления 1

E17

Brake fluid level sensor

E17

Датчик уровня тормозной жидкости
-  2 Female/black

-  2 Охватывающая деталь/черная

1.  B

GND

1.  B

Заземление

2.  Y

Indoor fuse box (sensor +)

2.  Y

Внутренний блок плавких предохранителей (датчик +)

E19

Clutch pedal 2

E19

Педаль сцепления 2
-  2 Female

-  2 Охватывающая деталь

1.  V

IG1

1.  V

IG1

2.  LG  Clutch pedal signal 2

2.  LG  Сигнал педали сцепления 2

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

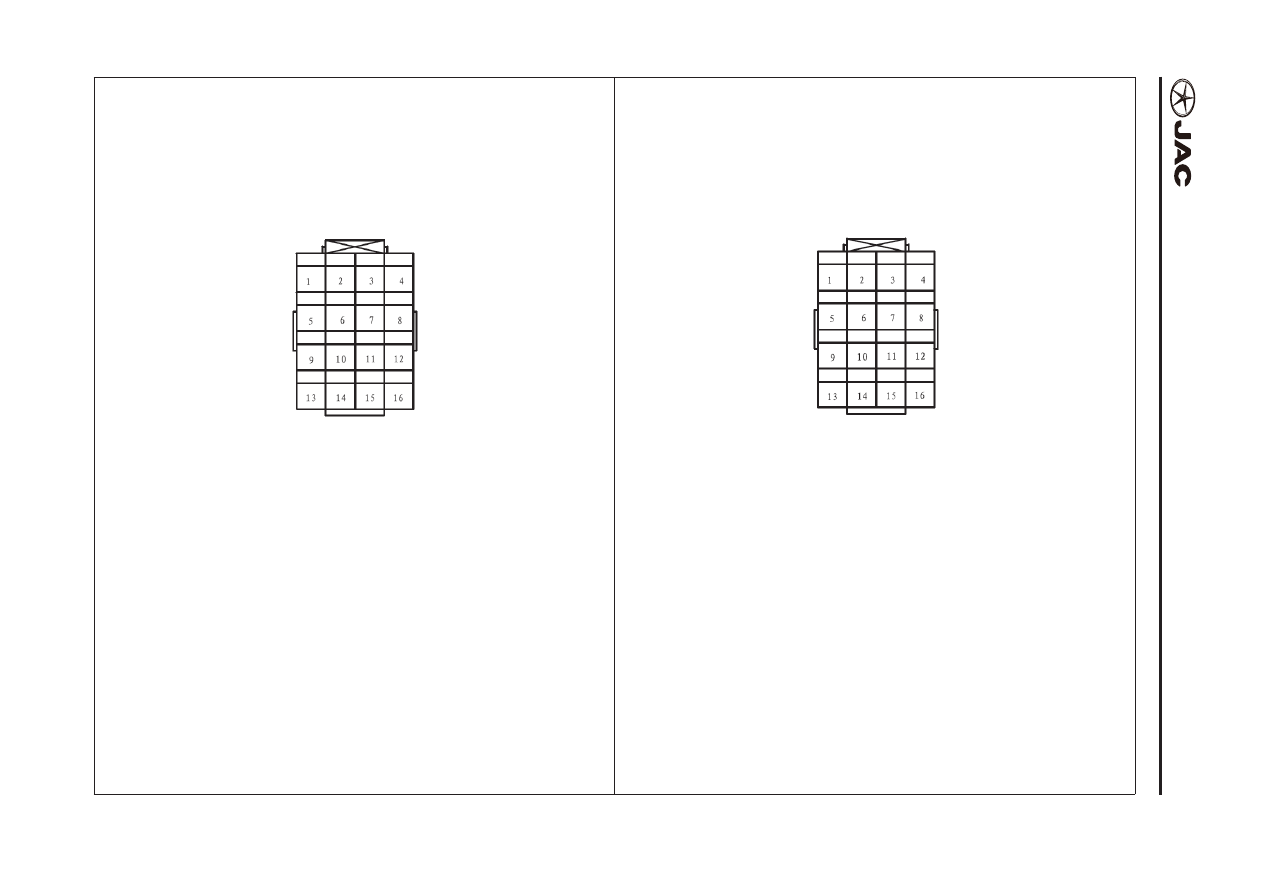

CC-22

Engine wire harness (7)

Главный жгут двигателя (7)

CE02  Control wire harness (A)

CE02  Пучок проводов системы управления (A)

-  16 Male/Black

-  16 Охватываемая деталь/черная

1.  LR  Brake switch

1.  LR  Тормозной переключатель

2.  W  Brake lamp

2.  W  Стоп-сигнал

3.  --  --

3.  --  --

4.  --  --

4.  --  --

5.  GR  A/C Relay

5.  GR  Реле системы кондицио-

нирования

6.  WL  A/C high-low pressure

signal

6.  WL  Сигнал высокого/низкого

давления системы конди-

ционирования

7.  G  Clutch pedal switch

7.  G  Переключатель педали

сцепления

8.  YB  Intermediate A/C voltage

signal

8.  YB  Сигнал промежуточного

напряжения системы кон-

диционирования

9.  P  Electrical accelerator pedal

9.  P  Электрическая педаль

газа

10.  L

Electrical accelerator pedal

10.  L

Электрическая педаль

газа

11.  RBR IG1

11.  RBR IG1

12.  Y  Headlamp signal

12.  Y  Сигнал фар головного

света

13.  W  Electrical accelerator pedal

13.  W  Электрическая педаль

газа

14.  Y  Electrical accelerator pedal

14.  Y  Электрическая педаль

газа

15.  0

Electrical accelerator pedal

15.  0

Электрическая педаль

газа

16.  BR  Electrical accelerator pedal

16.  BR  Электрическая педаль

газа

CE01  Control wire harness (B)

CE01  Пучок проводов системы управления (B)

-  16 Male/Grey

-  16 Охватываемая деталь/серая

1.  R  B+

1.  R  B+

2.  Y  High speed fan relay

2.  Y  Реле высокой частоты

вращения вентилятора

3.  GR  Low speed fan relay

3.  GR  Реле низкой частоты вра-

щения вентилятора

4.  0

K wire

4.  0

K-провод

5.  L

Main relay

5.  L

Главное реле

6.  G  Fuel pump relay

6.  G  Реле топливного насоса

7.  BR  Start relay

7.  BR  Пусковое реле

8.  Y0  Vacuum pump relay

8.  Y0  Реле вакуумного насоса

9.  GRR  CAN-H

9.  GRR  CAN-H

10.  Y0  Blower signal

10.  Y0  Сигнал воздуходувки

11.  --  --

11.  --  --

12.  LG  Clutch pedal switch

12.  LG  Переключатель педали

сцепления

13.  YR  CAN-L

13.  YR  CAN-L

14.  --  --

14.  --  --

15.  R  Main relay output

15.  R  Выход основного реле

16.  RBR Main relay output

16.  RBR Выход основного реле

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

CC-23

Engine wire harness (8)

Главный жгут двигателя (8)

E22

CAN  Wire connector

E22

CAN  Соединитель провода
-  8 Female/black

-  8 Охватывающая деталь/черная

1.  --

--

1.  --

--

2.  GER ECU CAN-H

2.  GER ECU CAN-H

3.  GRR CAN-H

3.  GRR CAN-H

4.  GRR CAN-H

4.  GRR CAN-H

5.  --

--

5.  --

--

6.  YR  CAN-L

6.  YR  CAN-L

7   YR  CAN-L

7   YR  CAN-L

8   YR  CAN-L

8   YR  CAN-L

S5 Service manual

S5 Инстр

укция по т

ех

об

слу
жив
анию

Connector Content

Со

держание Сое

динит

еля

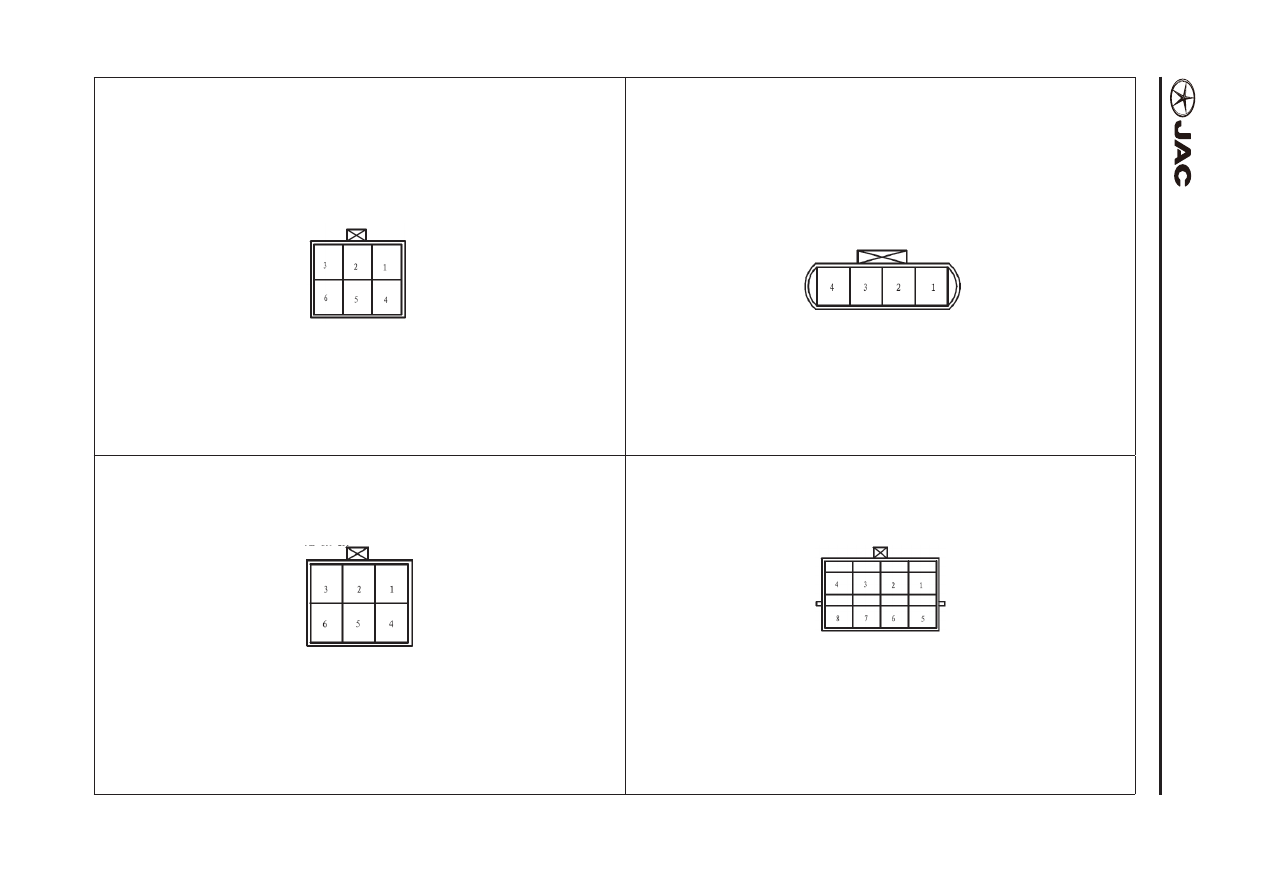

CC-24

Frame wire harness (1)

Пучок проводов рамы (1)

F01

Right rear outside combination lamp

F01

Правый задний внешний фонарь комбинированного типа
-  6 Female

-  6 Охватывающая деталь

1.  B  Brake lamp -

1.  B  Стоп-сигнал -

2.  B  Right rear position light -

2.  B  Правый задний отличительный

огонь -

3.  B  Right turning light -

3.  B  Свет указателя правого поворо-

та -

4.  RG  Right turning light +

4.  RG  Свет указателя правого

поворота +

5.  R  Right rear position lamp+

5.  R  Правый задний габарит-

ный фонарь+

6.  RL  Brake lamp +

6.  RL  Стоп-сигнал +

F03

Fuel sensor ground wire and fuel pump motor

F03

Заземляющий провод датчика топливоизмерительной системы

и привод топливного насоса
-  4 Female

-  4 Охватывающая деталь

1.  B

Fuel pump -

1.  B

Топливный насос -

2.  P

Fuel pump+

2.  P

Топливный насос+

3.  B

Sensor-

3.  B

Датчик-

4.  L0  Sensor+

4.  L0  Датчик+

F02

Left rear t outside combination lamp

F02

Левый задний внешний фонарь комбинированного типа
-  6 Female(DJ7061-1.8-21)

-  6 Охватывающая деталь (DJ7061-1.8-21)

1.  B  Brake lamp -

1.  B  Стоп-сигнал -

2.  B  Left rear position light

2.  B  Правый задний отличительный

огонь

3.  B  Left turning light -

3.  B  Свет указателя левого поворо-

та -

4.  RY  Left turning light+

4.  RY  Свет указателя левого по-

ворота+

5.  R  Left rear position light+

5.  R  Левый задний отличитель-

ный огонь+

6.  RL  Brake lamp +

6.  RL  Стоп-сигнал +

F04

Wire connector

F04

Соединитель провода
-  8 Female/black

-  8 Охватывающая деталь/черная

1.  --  --

1.  --  --

2.  GRR  CAN-H

2.  GRR  CAN-H

3.  GRR  CAN-H

3.  GRR  CAN-H

4.  GRR  CAN-H Airbags

4.  GRR  CAN-H Воздушные подуш-

ки безопасности

5.  --  --

5.  --  --

6.  YR  CAN-L

6.  YR  CAN-L

7.  YR  CAN-L

7.  YR  CAN-L

8.  YR  CAN-L Airbags

8.  YR  CAN-L Воздушные подуш-

ки безопасности
