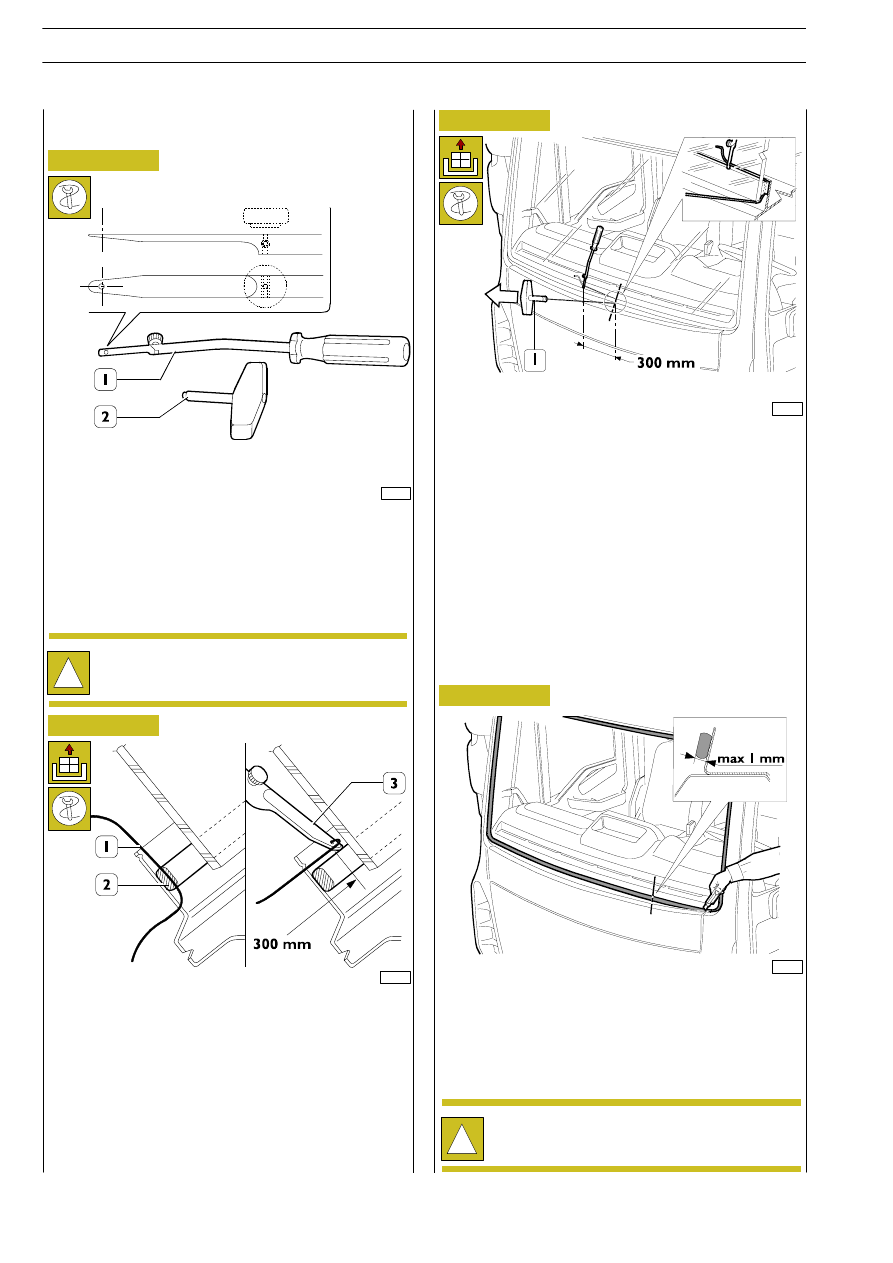

For cutting the sealant bead with the harmonic wire, it is
necessary to use a tool as illustrated in Figure 44.

Figure 43

60969

1. Check tool - 2. Draw handle

!

Before starting the cutting procedure, it is needed to
protect, though an adhesive tape, the painted area, in
order to avoid possible damages.

60970

Figure 44

Cut a wire section about 500 mm long and, using a check tool
(3), put in a wire end (1) through sealant bead (2), starting
from windscreen window lower centre (see Figure 45).

Fix the wire end to check tool (3), operating inside the vehicle,
and the other end to the draw handle outside the vehicle.

The inside operator has to point the check tool at sealant bead
(2), about 300 mm from where wire (1) runs through.

Figure 45

78708

The other operator, who is outside the vehicle, has to pull the
draw handle (1) while following the windscreen profile, and
cut the sealant bead.

Repeat the operation for 300 mm sections throughout the
profile, properly decreasing their length along the corners of
the window, until a sealant bead complete cut is achieved,
then remove the window using the vacuum cups.

Preparing the windscreen opening

Figure 46

78709

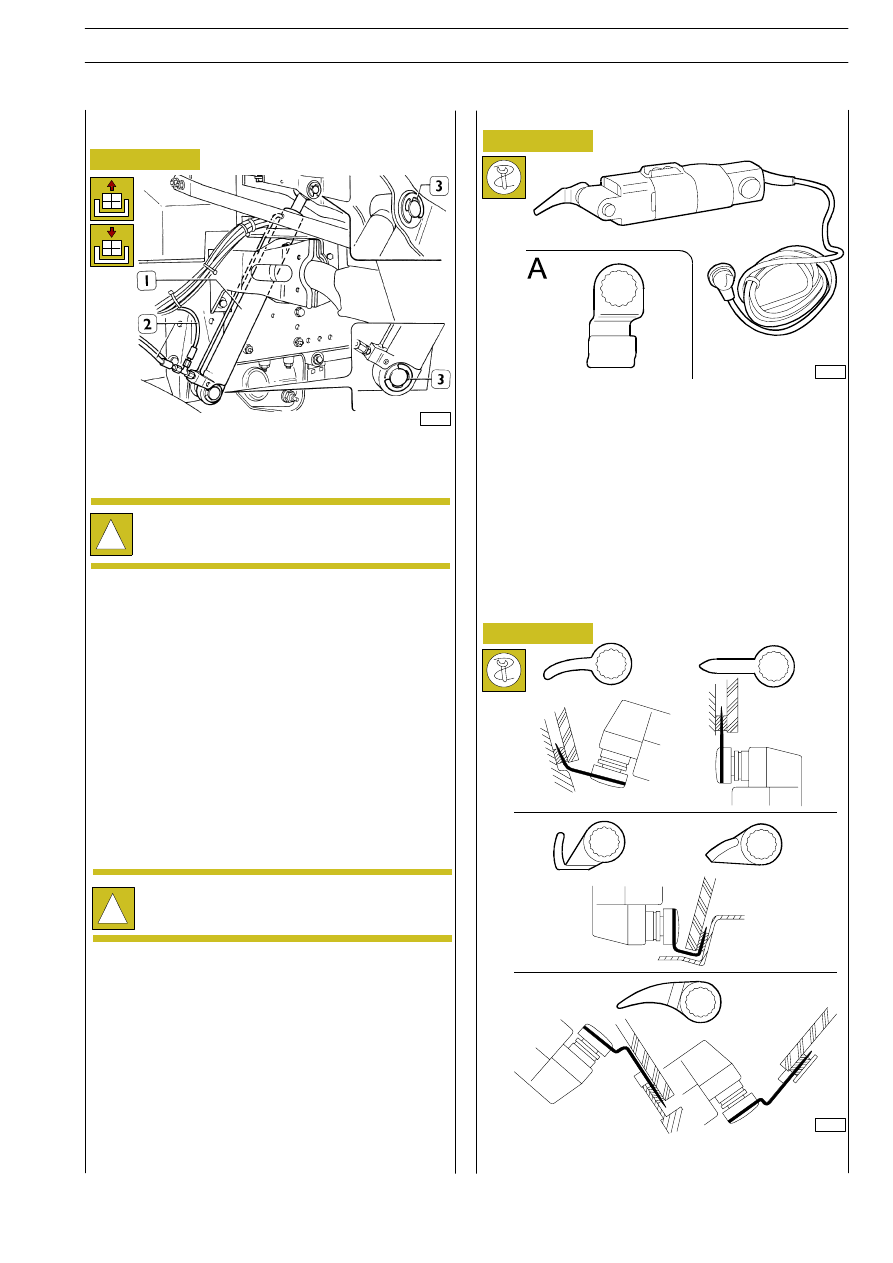

By using a suitable blade, cut and level the windscreen opening
sealant so as to leave 0.25 to 1 mm thickness in order not to
scratch paint.

Remove sealant residue through compressed air, then
degrease thoroughly with heptane and expendable paper.

The sealant film left on the windscreen opening will
serve as a support for next gluing.

!

Removal (with harmonic wire)

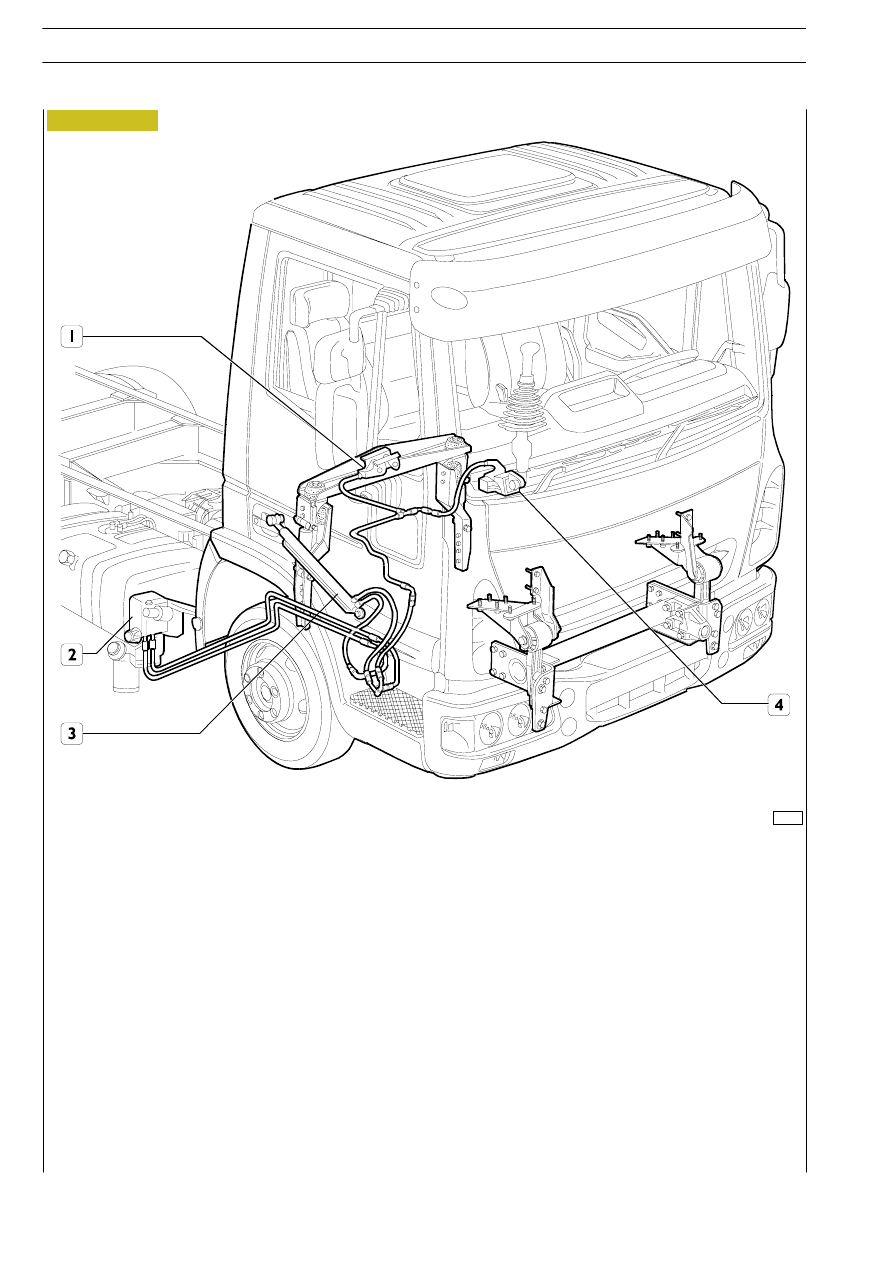

Before performing windscreen detaching operation, it is
needed to remove, from the vehicle, those components which
would hinder operations or could suffer damage while
executing these operations.

E

URO

C

ARGO

T

ECTOR

12-26 t

30

BODY - CHASSIS

Base — February 2003

78710

Figure 47

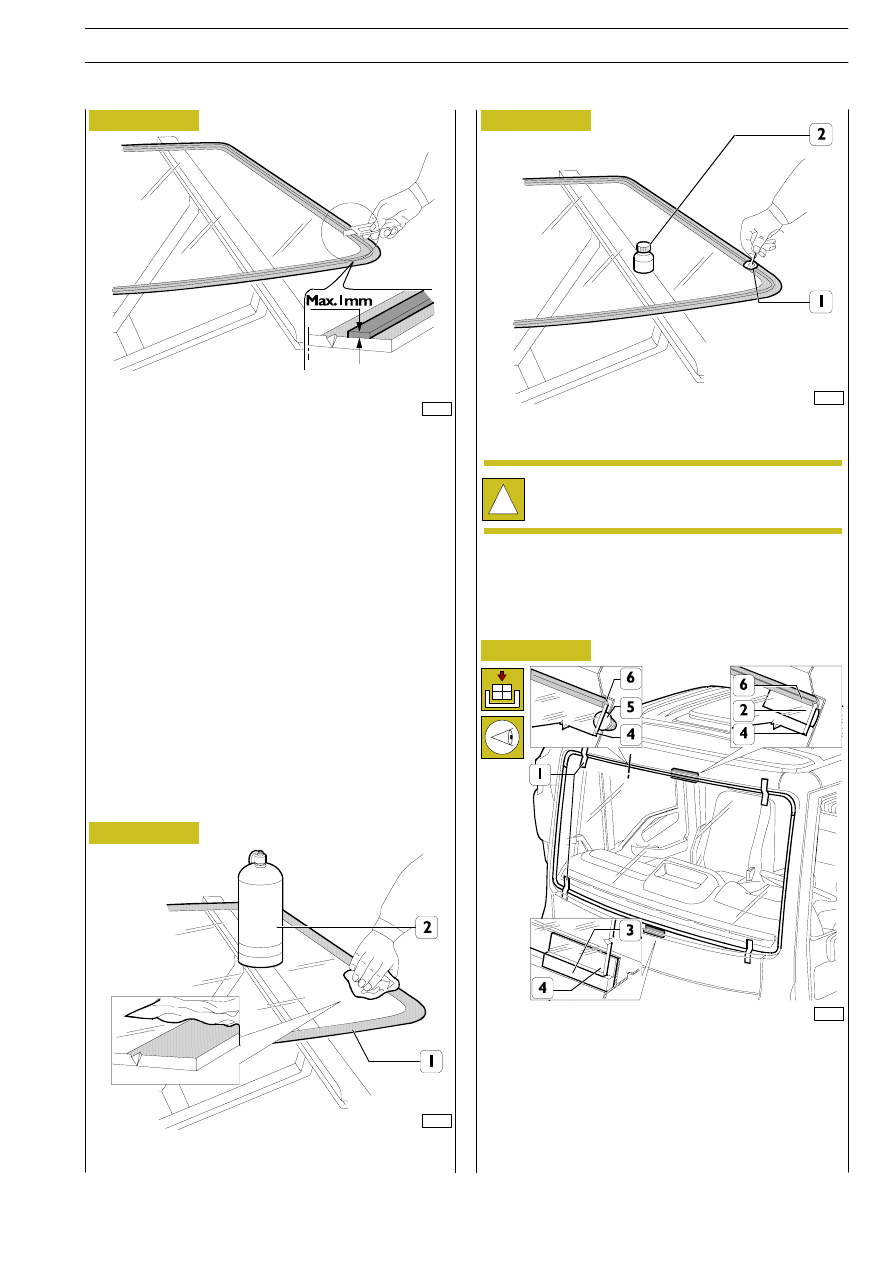

In case of recovery of the original window detached:

- by using a suitable blade, cut and level the sealant bead

trying to reduce thickness as much as possible. It is not
necessary to take off the sealant thoroughly. Avoid to
touch the surface of residual sealant. Pay attention not to
damage the black silk screen on window perimeter.

78712

Figure 48

Degrease windscreen silk screen portion (1) with heptane (2)
and expendable paper.

78713

Figure 49

- Apply glass adhesion promoter (2) on silk screen portion

by applicator (1).

Wait 15 minutes before going on with operations, so as to
let the adhesion promoter solvent evaporate.

Refitting

!

In case of recovery of the windscreen window, it is not
needed to apply the adhesion promoter on sealant
left.

78711

Figure 50

Put in windscreen window (4) upper seal (6). Position plugs
against horizontal sinking (5) on the windscreen window
opening. Position pads against vertical (3) and horizontal (2)
sinking. Make a test assembling and perfectly center the
windscreen window. Once windscreen window centering has
been completed, mark windscreen and seat mutual position
with adhesive tape strips (1). Cut the adhesive tape strips and
remove the windscreen.
