Iveco EuroCargo (12 to 26 t). Manual - part 197

78693

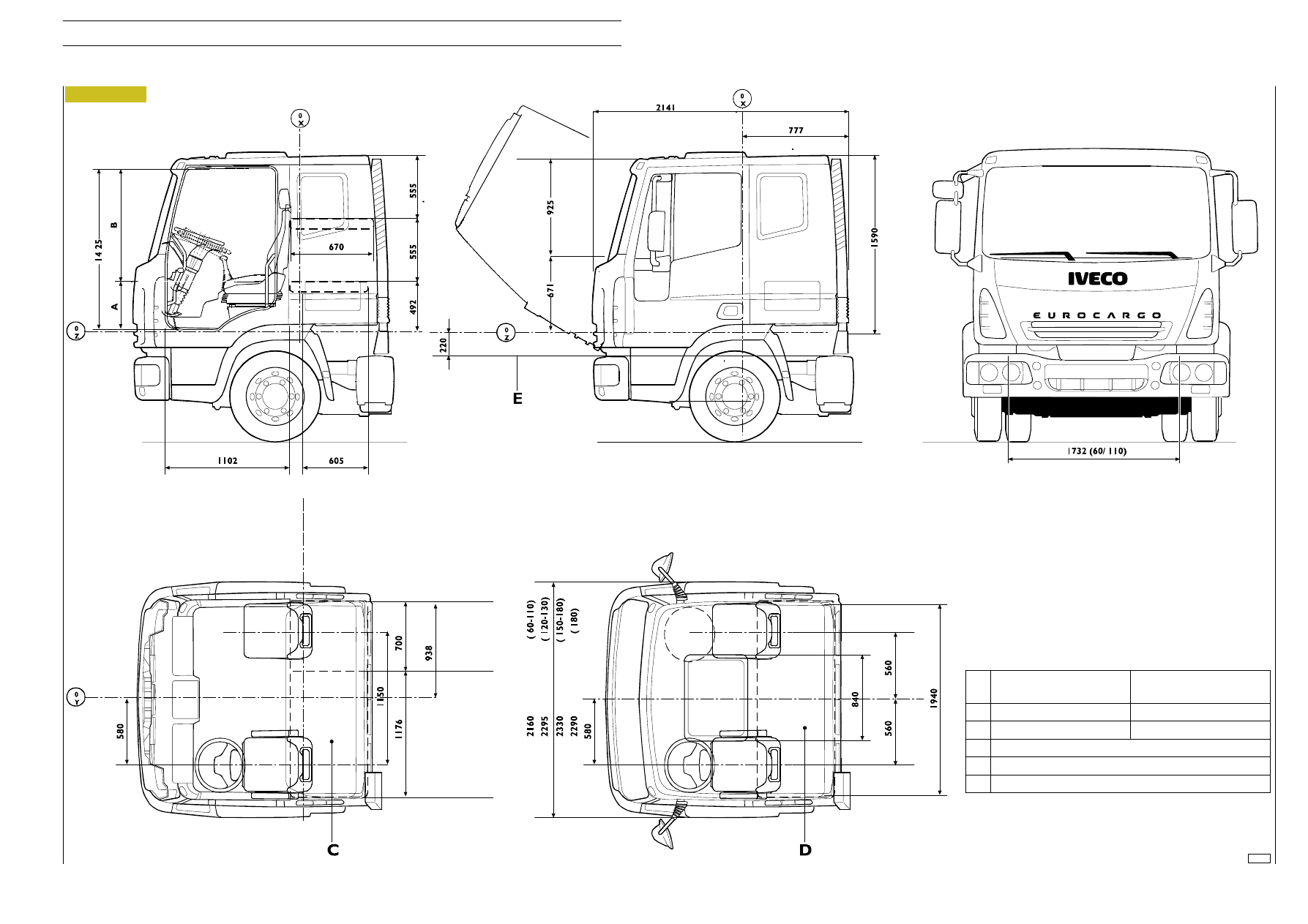

Figure 29

E

URO

C

ARGO

T

ECTOR

12-26 t

BODY - CHASSIS

19

Base — February 2003

DRIVER’S

SEAT

PASSENGER’S

SEAT

A

440 - 455

440 - 465

B

1145 - 1160

1135 - 1160

C

LOWER BED

D

UPPER BED

E

CHASSIS INSIDE UPPER EDGE

78694

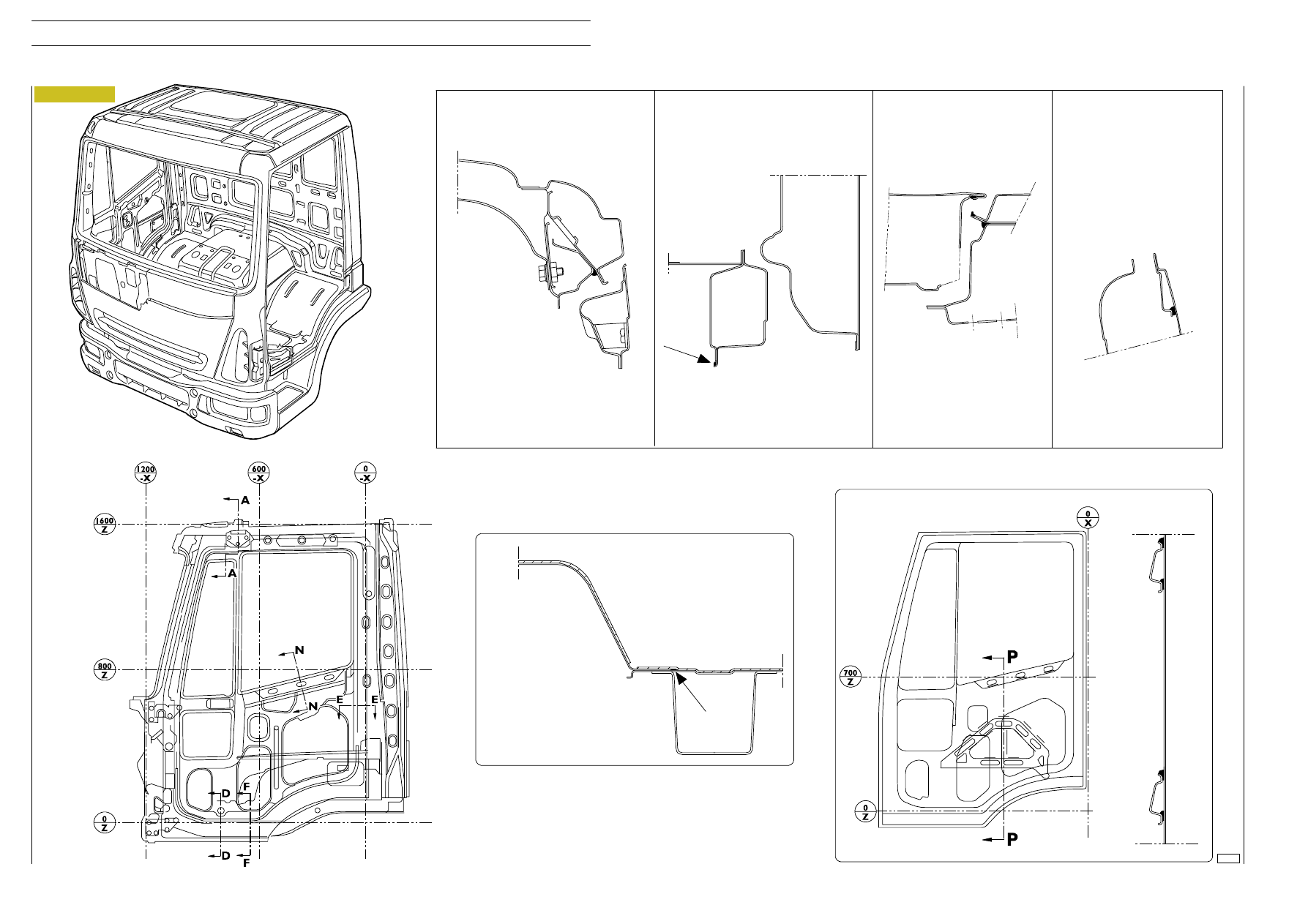

Figure 30

SEC. D - D

SEC. E - E

SEC. N - N

SEC. P - P

SEC. F - F

SEC. A - A

E

URO

C

ARGO

T

ECTOR

12-26 t

20

BODY - CHASSIS

Base — February 2003

Figure 31

78695

E

URO

C

ARGO

T

ECTOR

12-26 t

BODY - CHASSIS

21

Base — February 2003

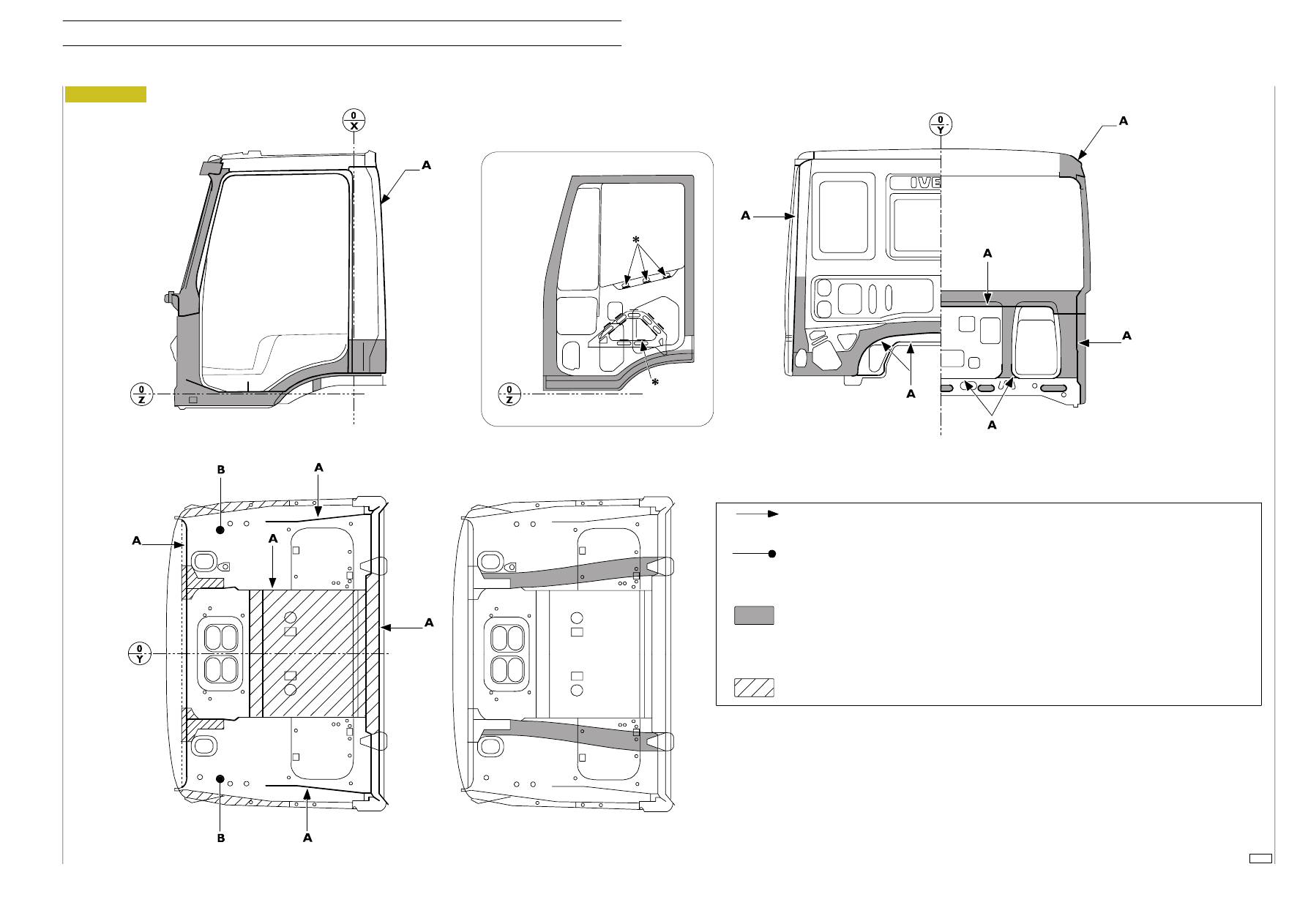

(Mat. code 74040) TO APPLY IN THE INDICATED ZONES.

B - VINYL PROTECTION ACCORDING TO IVECO 18-1654

STANDARD Type E1 (Mat. code 74263) TO APPLY
UNDER THE BODY PROTECTING THE ZONES ”C”.

- BOXED STRUCTURE PROTECTION TO APPLY IN THE

HIGHLIGHTED ZONES.

: - SICAFLEX PROD. TO APPLY IN THE INDICATED ZONES.

C

78696

Figure 32

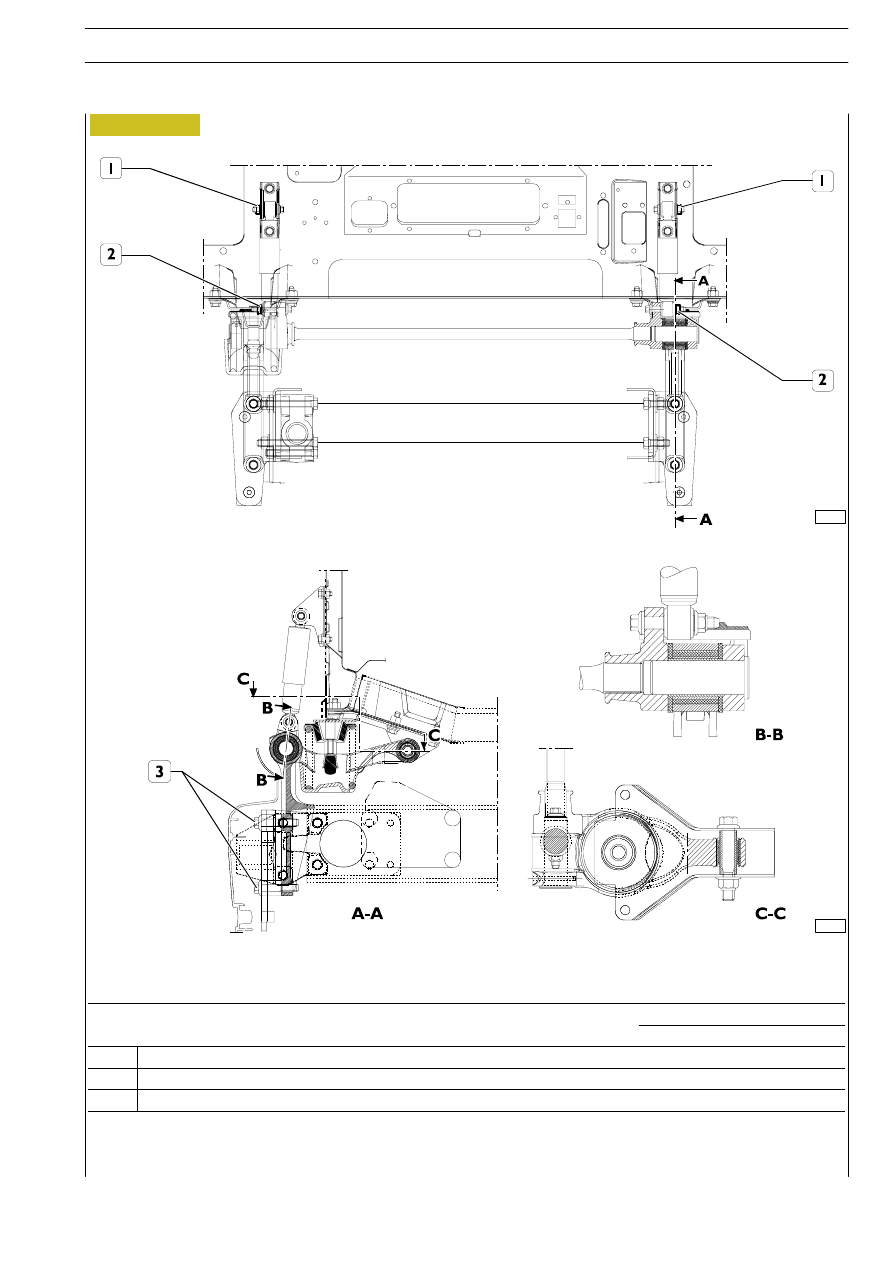

CAB FRONT SUSPENSION

78697

E

URO

C

ARGO

T

ECTOR

12-26 t

BODY - CHASSIS

23

Base — February 2003

CAB ANCHORINGCAB ANCHORING AND TIGHTENING TORQUES

PART

TORQUE

Nm

(Kgm)

1

Hexagonal nut with flange for shock absorber upper fastening

122.5

± 12.5

(12.2

± 1.2)

2

Hexagonal nut for shock absorber lower fastening

122.5

± 12.5

(12.2

± 1.2)

3

Hexagonal screw with flange to secure bracket to cab on chassis side

296

± 29

(29.6

± 2.9)
