Figure 33

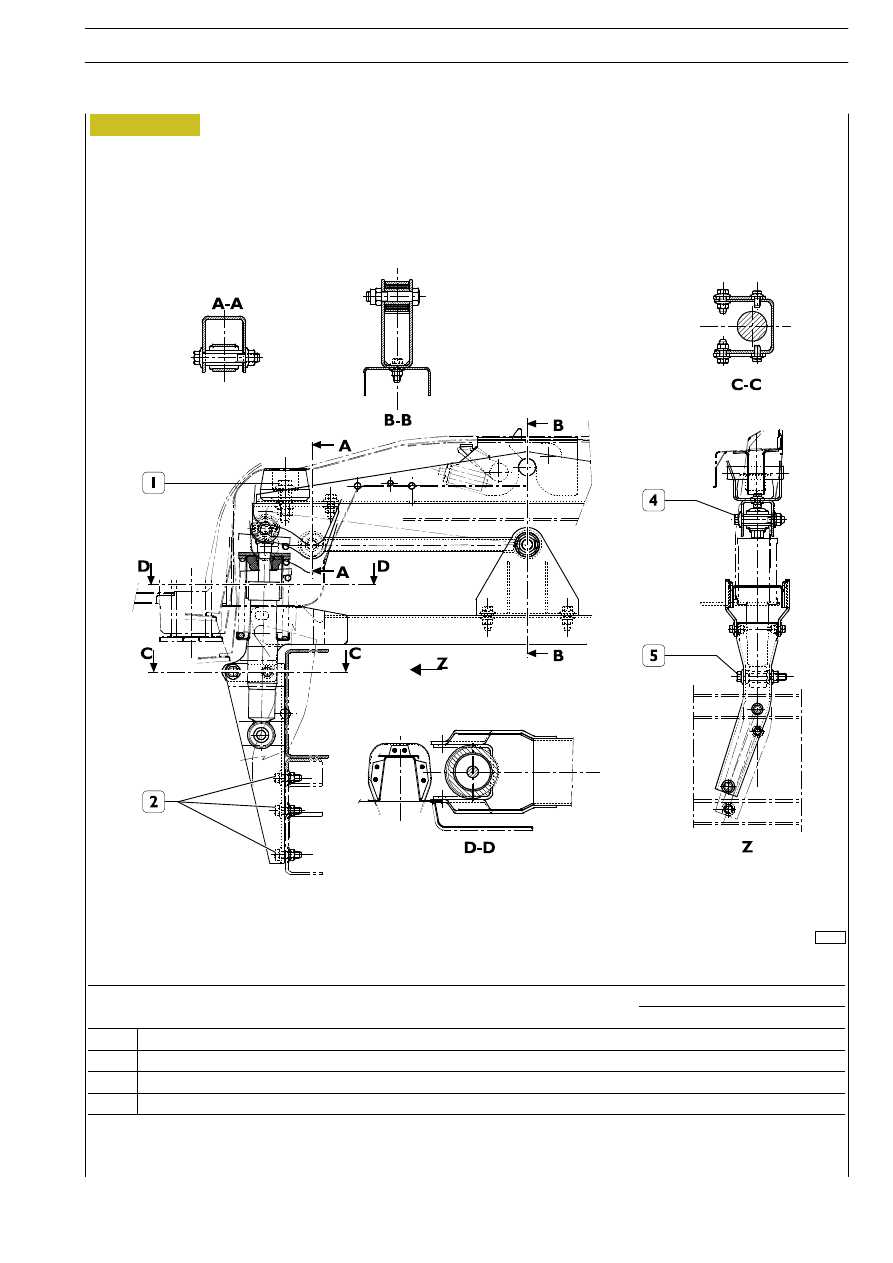

SHORT CAB REAR SUSPENSION

78701

78700

E

URO

C

ARGO

T

ECTOR

12-26 t

24

BODY - CHASSIS

Base — February 2003

TORQUE

Nm

(Kgm)

1

Self-locking hexagonal nut with flange and hexagonal screw with flange to secure
bracket to chassis

179

± 18

(17.9

± 1.8)

2

Self-locking hexagonal nut to secure shock absorber and elastic bumper to cross
member on upper side

216.5

± 21.5

(21.6

± 2.1)

3

Self-locking nut and hexagonal screw for shock absorber fastening on lower side

189

± 19

(18.9

± 1.9)

Figure 34

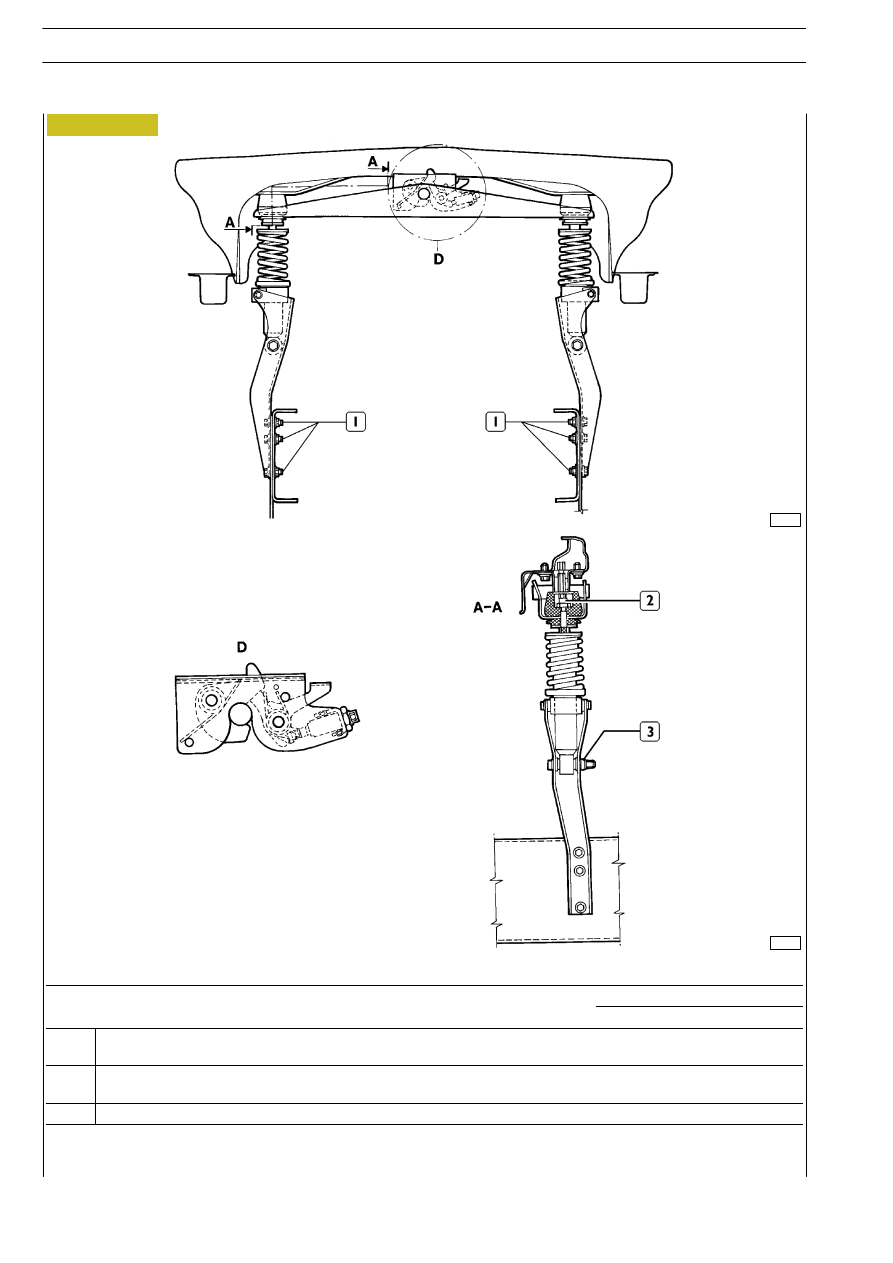

DOUBLE AND LONG CAB REAR SUSPENSION

78702

E

URO

C

ARGO

T

ECTOR

12-26 t

BODY - CHASSIS

25

Base — February 2003

TORQUE

Nm

(Kgm)

1

Bumper securing screw

128

± 52

(12,8

± 5,2)

2

Screw to secure bracket to chassis

105

± 21

(10,5

± 2,1)

3

Screw to secure cross member connecting pipe

263

± 53

(26,3

± 5,3)

4

Screw to secure shock absorber

128

± 52

(12,8

± 5,2)

E

URO

C

ARGO

T

ECTOR

12-26 t

26

BODY - CHASSIS

Base — February 2003

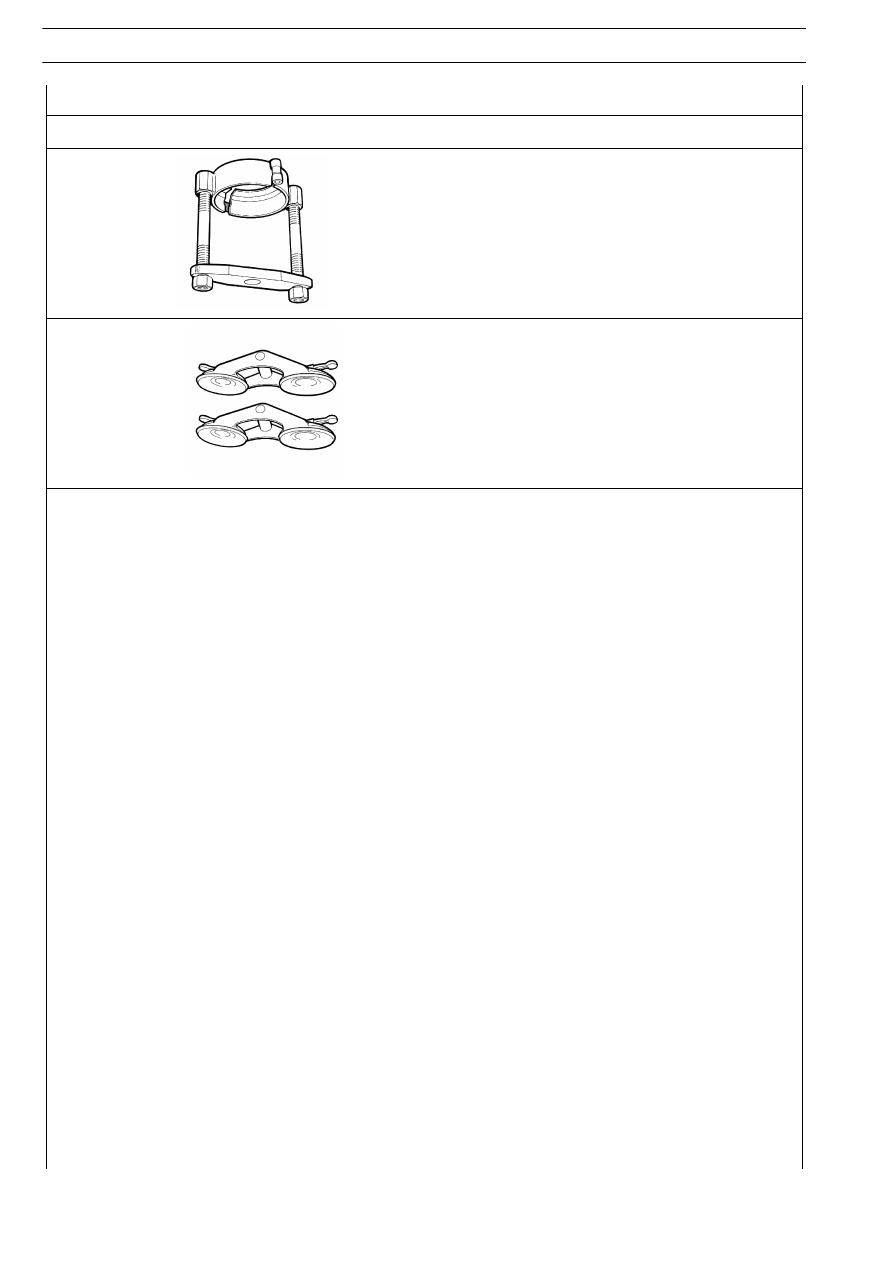

TOOL No.

DENOMINATION

99370147

Cab mechanic suspension spring check tool

99378031

Two-vacuum cup grip pair to lift windows

78706

41851

38600

33911

Figure 35

Figure 36

Figure 37

Figure 38

554243

Replacing cab suspension front and
rear shock absorbers

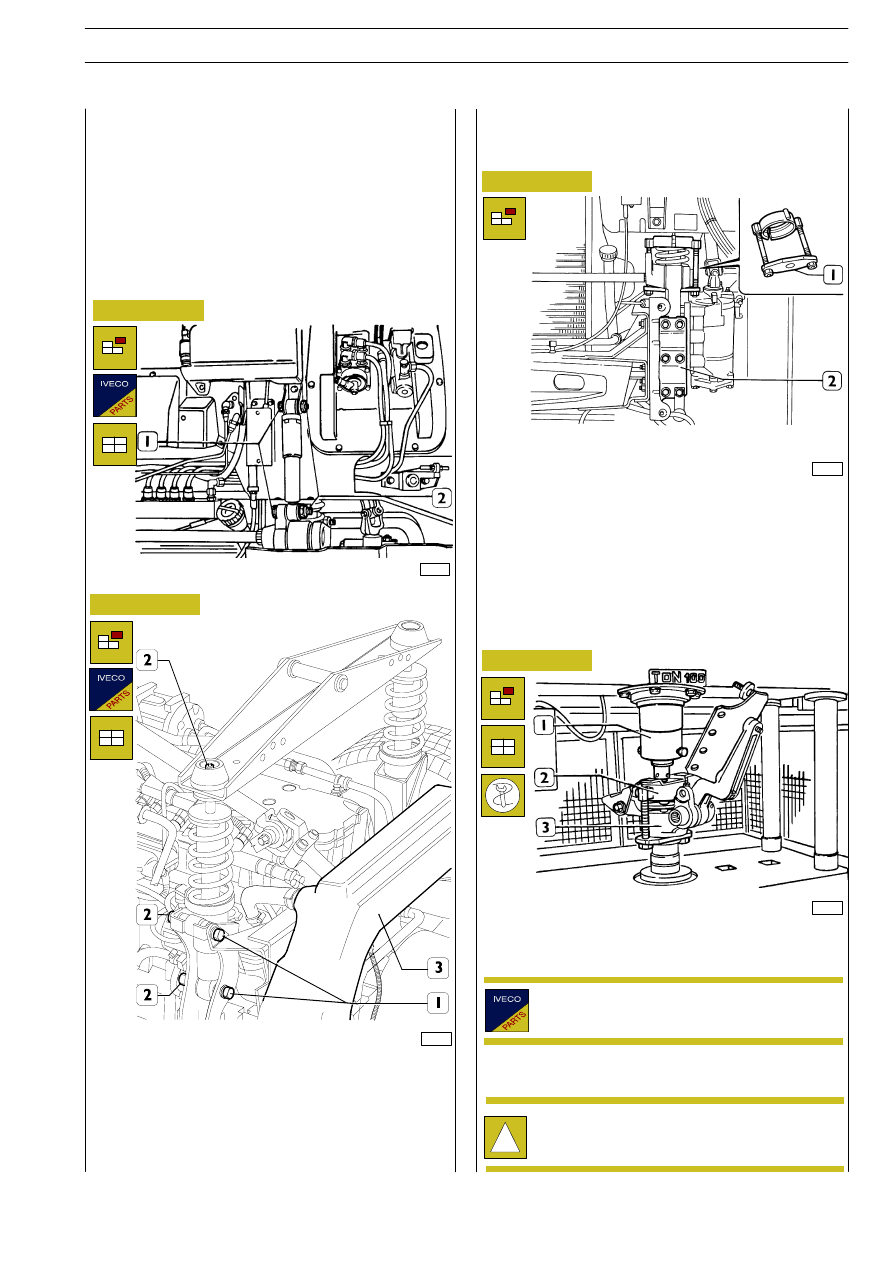

In order to disassemble front shock absorbers (Figure 35), just
unscrew nuts (2) end take out screws (1). In order to
disassemble rear shock absorbers, it is needed to unscrew
fastenings and dodge aspiration duct (3), as well as take out
screws (1).

To fit them, carry out the above steps in the appropriate
reverse order.

Remove the bumper bar assembly.
Disconnect the shock absorber.
Support the cab with the specific prop.
Arrange the appropriate tool 99370147 (1) to compress the
mount spring.
Unscrew the mount fixing screws.
Unscrew the screws fixing the top mount to the cab and the
ones fixing the bracket (2) to the chassis frame. Then extract
the mount together with the stabilizer bar.

5542

Cab anchoring

Repairs are limited to replacing broken parts.

554215

Removing-refitting

front

mounts

and cab stabilizer bar

The tool (2) compressing the spring of the mount (3) is
removed and refitted with a press (1).

Replace all worn or broken parts.

For refitting, carry out the steps performed for removal in
reverse order.

!

When mounting the stabilizer bar, grease the grooves
of the bar with TUTELA Z2 grease to prevent noise
and wear.
