Iveco EuroCargo (12 to 26 t). Manual - part 60

E

URO

C

ARGO

T

ECTOR

12-26 t

84

GEARBOX 2870.9

Base - February 2003

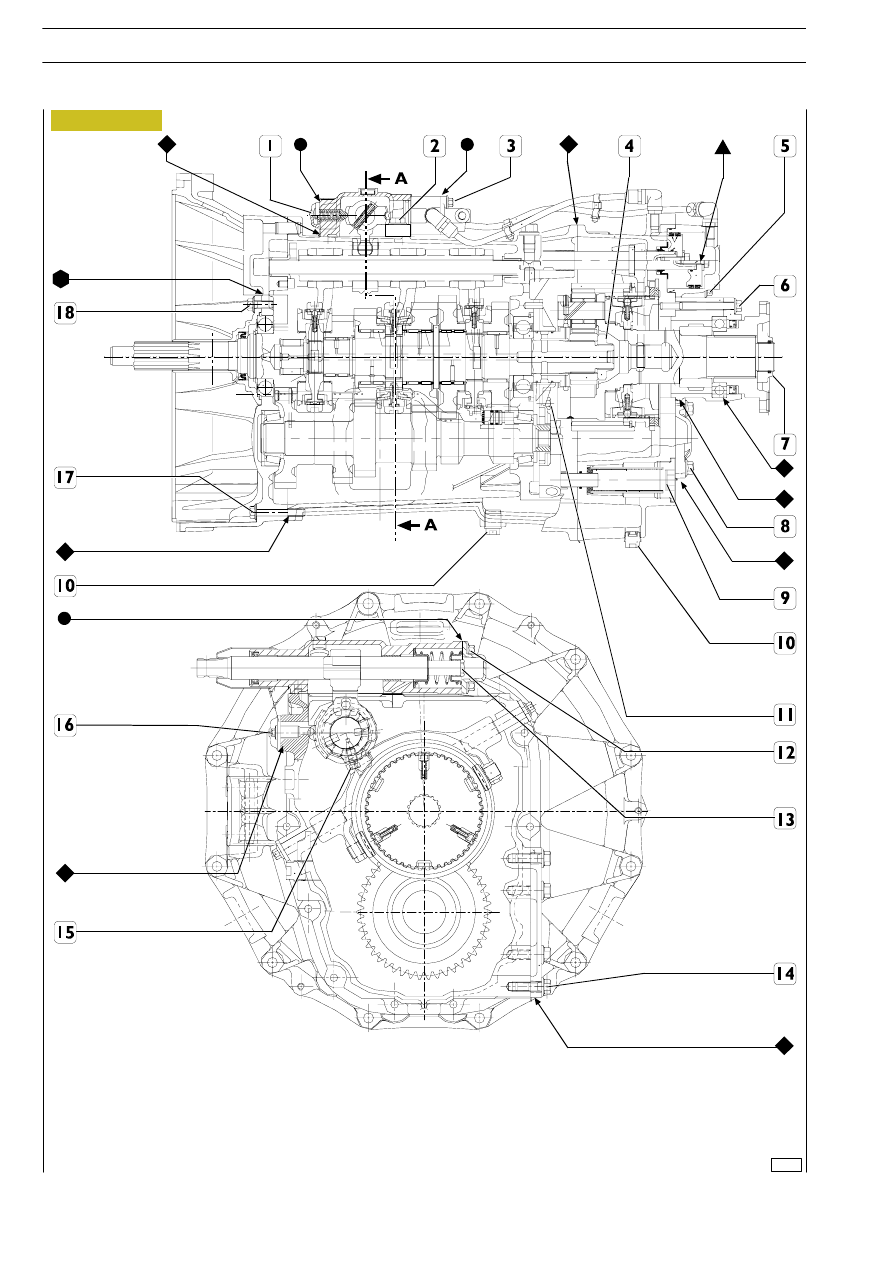

79428

Sec. A-A

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2870.9

85

Base - February 2003

PART

TORQUE

Nm

(kgm)

1

Flanged hexagonal head screw for securing spring check flange on external control

19

± 2

(1.9

± 0.2)

2

Flanged hexagonal head screw for securing upper external control support cover

33.5

± 3.5

(3.4

± 0.4)

3

Screw for securing reduction gear control valve

23.5

± 2.5

(2.5

± 0.3)

4

Ring nut for securing sun gear on primary shaft

372.5

± 19.5

(38

± 2)

5

Flanged hexagonal head screw for securing pneumatic reduction gear control cylinder to rear
half-case

35.5

± 3.5

(3.6

± 0.4)

6

Flanged hexagonal head screw for securing rear cover on primary shaft

44.5

± 4.5

(4.4

± 0.5)

7

Output flange locking ring nut on planetary gear-holder shaft

559.5

± 29.5

(57

± 3)

8

Flanged hexagonal head screw for securing read cover on secondary shaft

58

± 6

(5.9

± 0.6)

9

Oil filter on half-case

320

± 30

(32.6

± 3.1)

10 Threaded plug with external manoeuvre hexagon for oil discharge

27.5

± 2.5

(2.8

± 0.3)

11 Hexagonal head screw for securing oil pump body to case

33.5

± 3.5

(3.4

± 0.4)

12 Flanged hexagonal head screw for securing transverse axle cover on drive*

19

± 2

(1.9

± 0.2)

13 Transverse axle screw*

30

± 3

(3.1

± 0.3)

14 Flanged hexagonal head screw for securing covers on side power takeoff connection windows

38

± 4

(3.9

± 0.4)

15 Screw for securing fork control rod hub

39

± 2

(4.0

± 0.2)

16 Idle positioner

78

± 8

(8.0

± 0.8)

17 Flanged hexagonal head screw for joining clutch cup and case

45.5

± 4.5

(4.6

± 0.6)

18 Flanged hexagonal head screw for securing front cover

32

± 3

(3.3

± 0.3)

-

Flanged hexagonal head screw for securing clutch disengagement lever support

46.5

± 4.5

(4.6

± 0.4)

-

Oval-headed screw for securing reduction gear reaction plate

21

± 2

(2.1

± 0.2)

-

Threaded plug with external manoeuvre hexagon for oil level

27.5

± 2.5

(2.8

± 0.3)

-

Flanged hexagonal head screw for securing upper internal controls cover (only for right-hand
drive)

45.5

± 4.5

(4.6

± 0.5)

*

Apply thread-braking LOCTITE 270 on the screw

♦

Apply liquid gasket LOCTITE 510 sealant

Y Apply thread-braking LOCTITE 242 sealant
F Apply liquid gasket LOCTITE 518 sealant.

Apply liquid gasket LOCTITE 5910 sealant

E

URO

C

ARGO

T

ECTOR

12-26 t

86

GEARBOX 2870.9

Base - February 2003

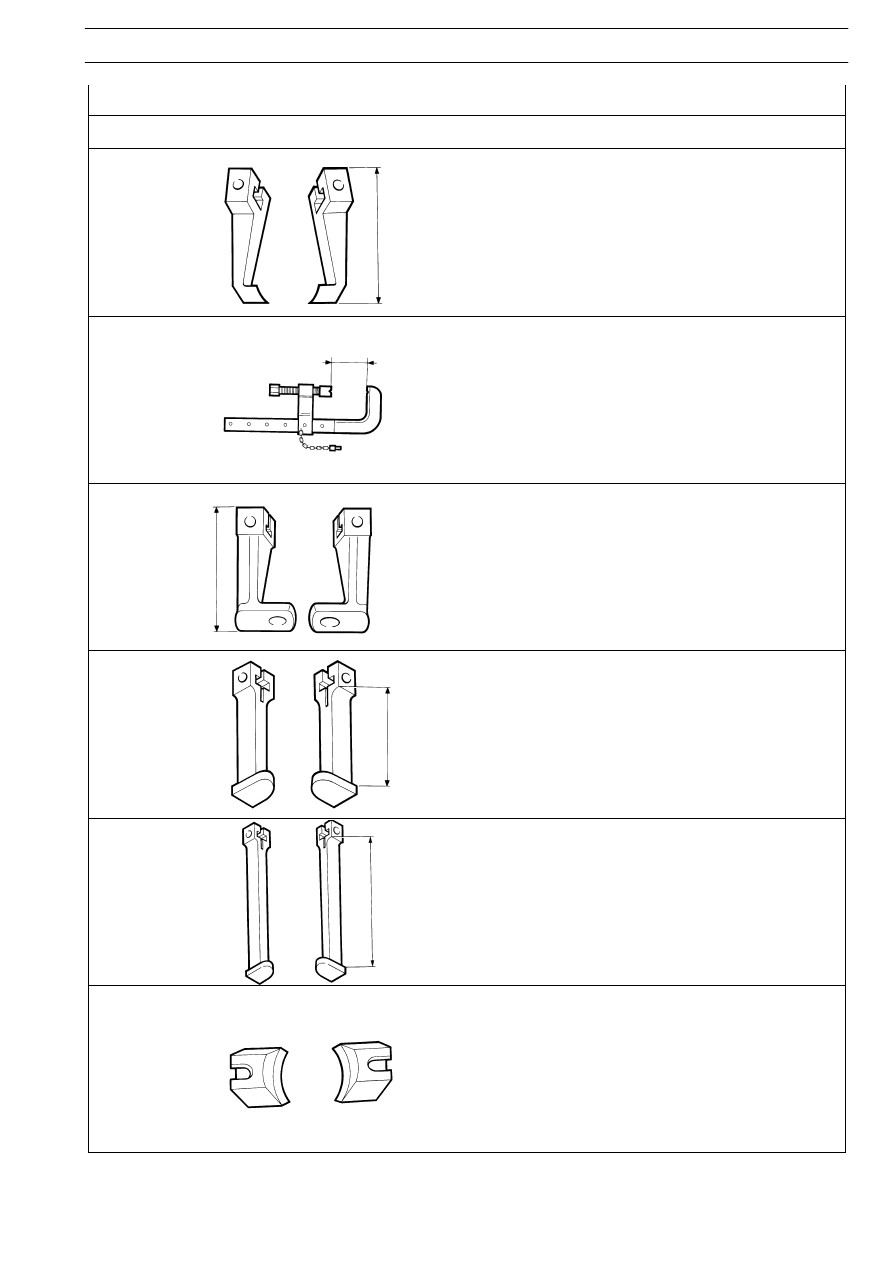

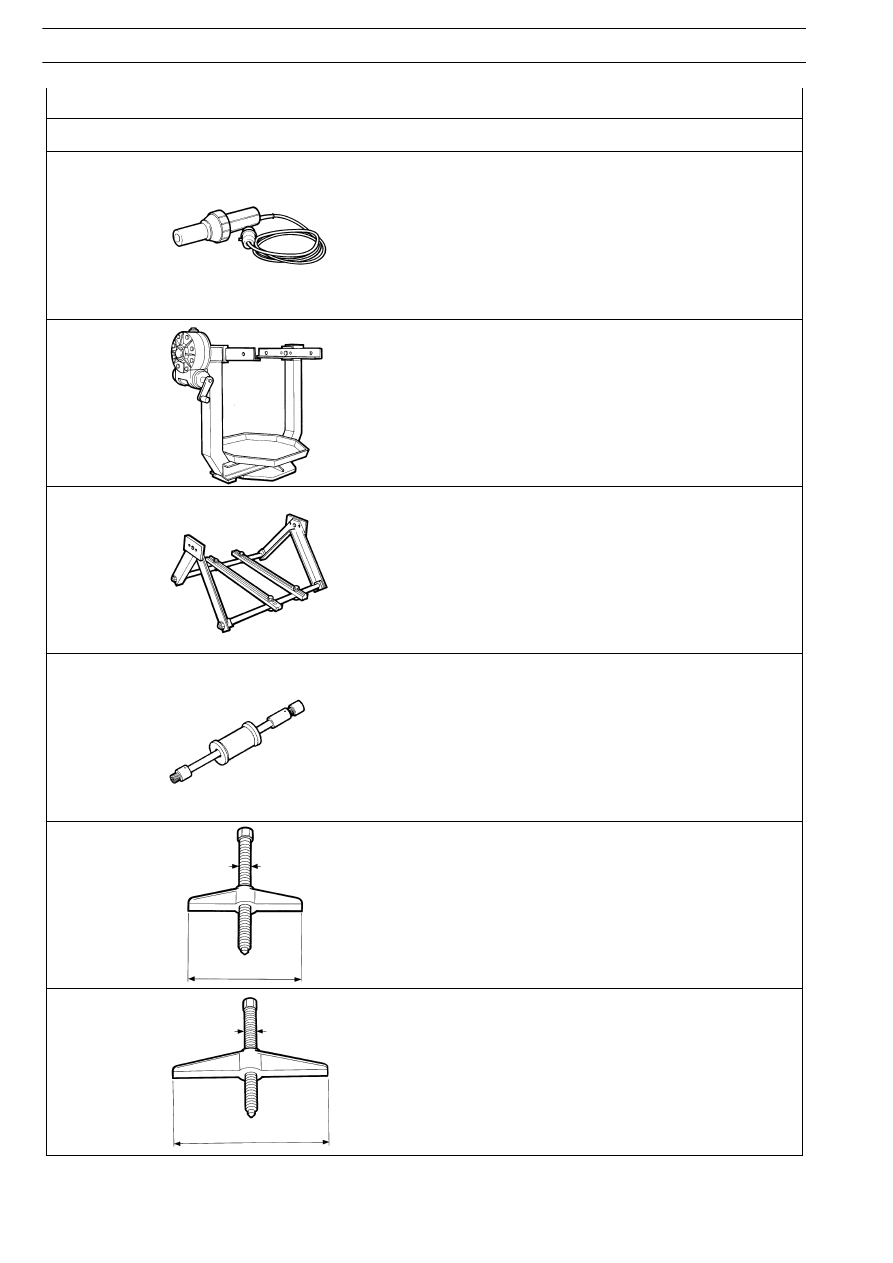

TOOL No.

DESCRIPTION

99305121

Hot-air equipment

99322205

Revolving stand for overhauling units
(capacity 1000 daN, couple 120 daN/m)

99322225

Unit bearing support (to be applied to stand 99322205)

99340205

Percussion puller

99341003

Single acting puller

99341004

Single acting puller

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2870.9

87

Base - February 2003

TOOL No.

DESCRIPTION

99341009

Pair of brackets

99341015

Clamp

99341017

Pair of brackets with hole

99341019

Pair of tie rods for grips

99341020

Pair of tie rods for grips

99341025

Grips
