GEARBOX 2870.9

Base - February 2003

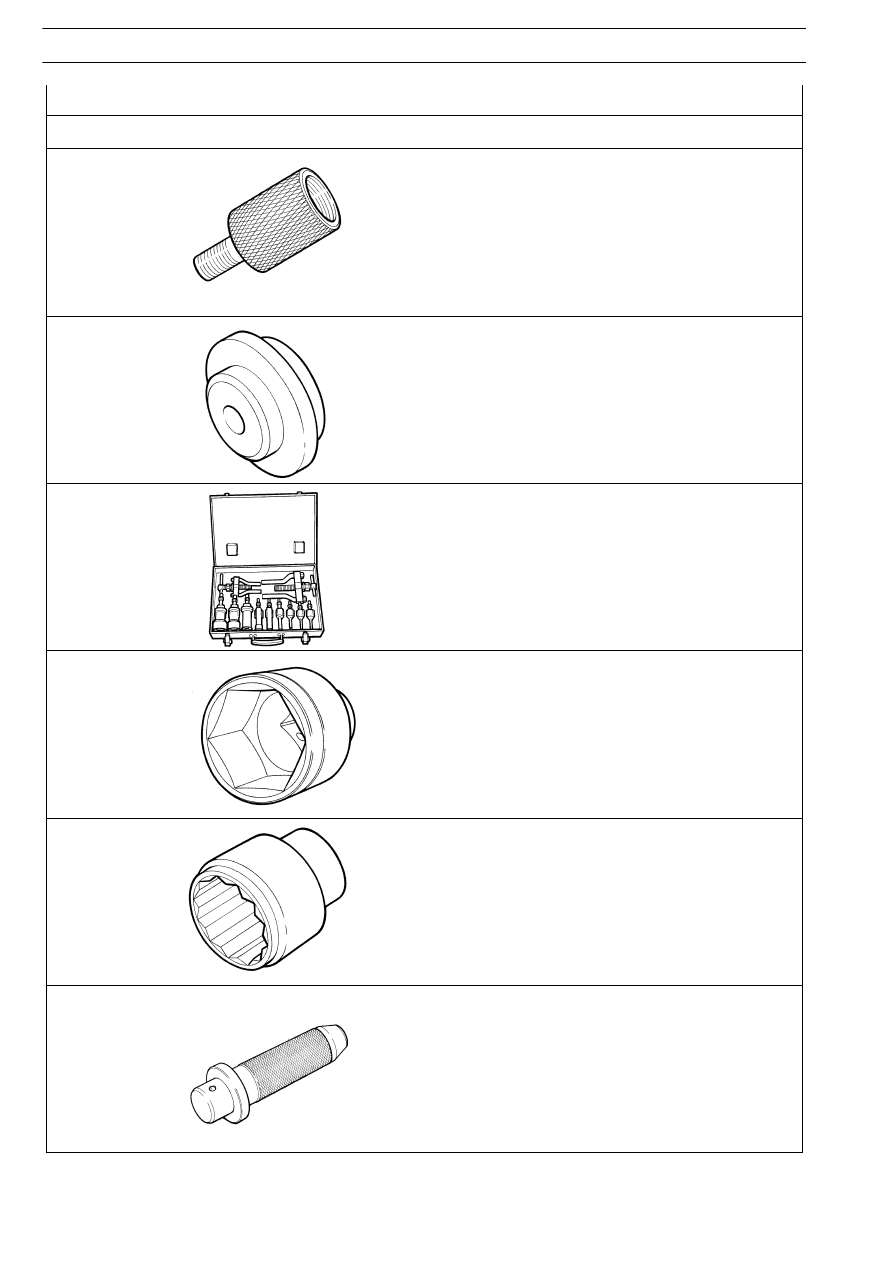

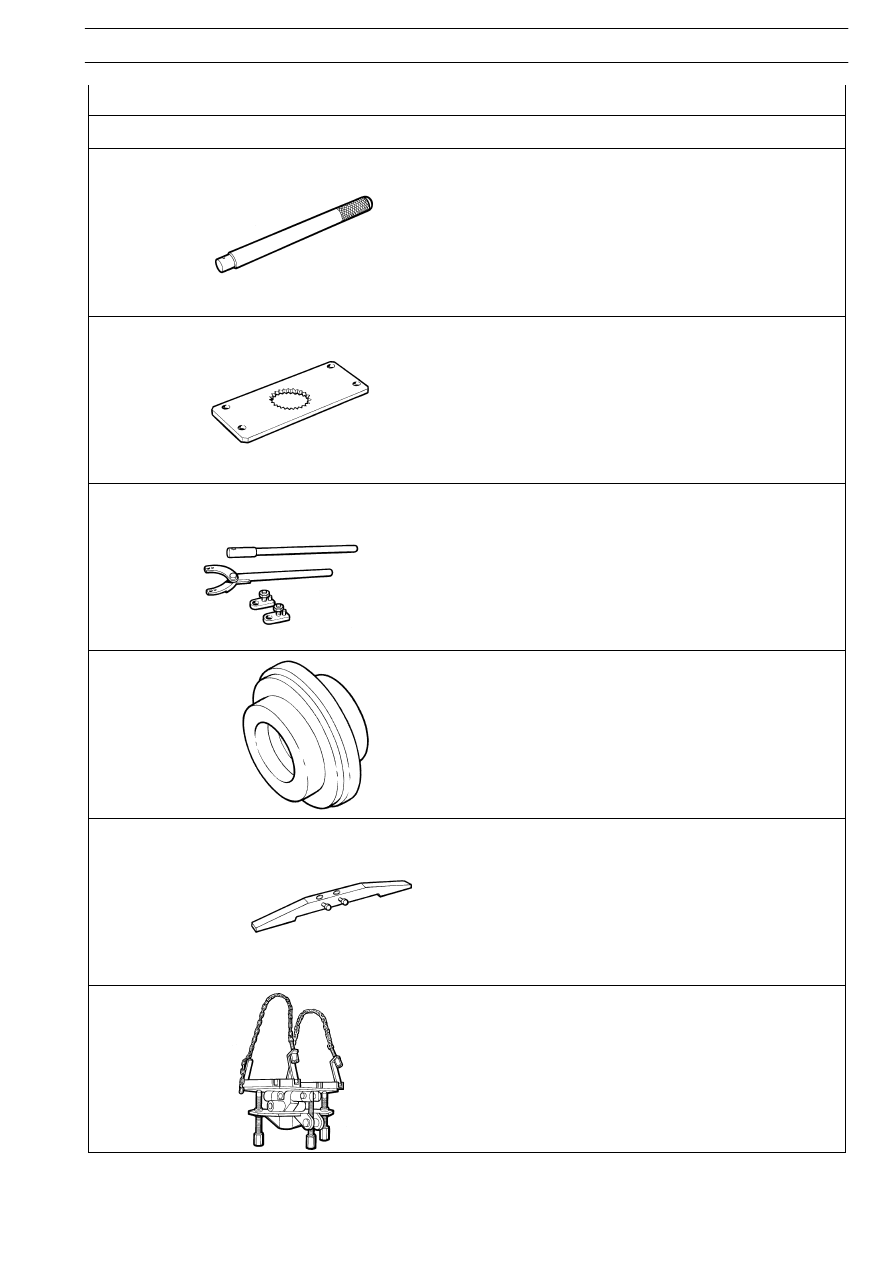

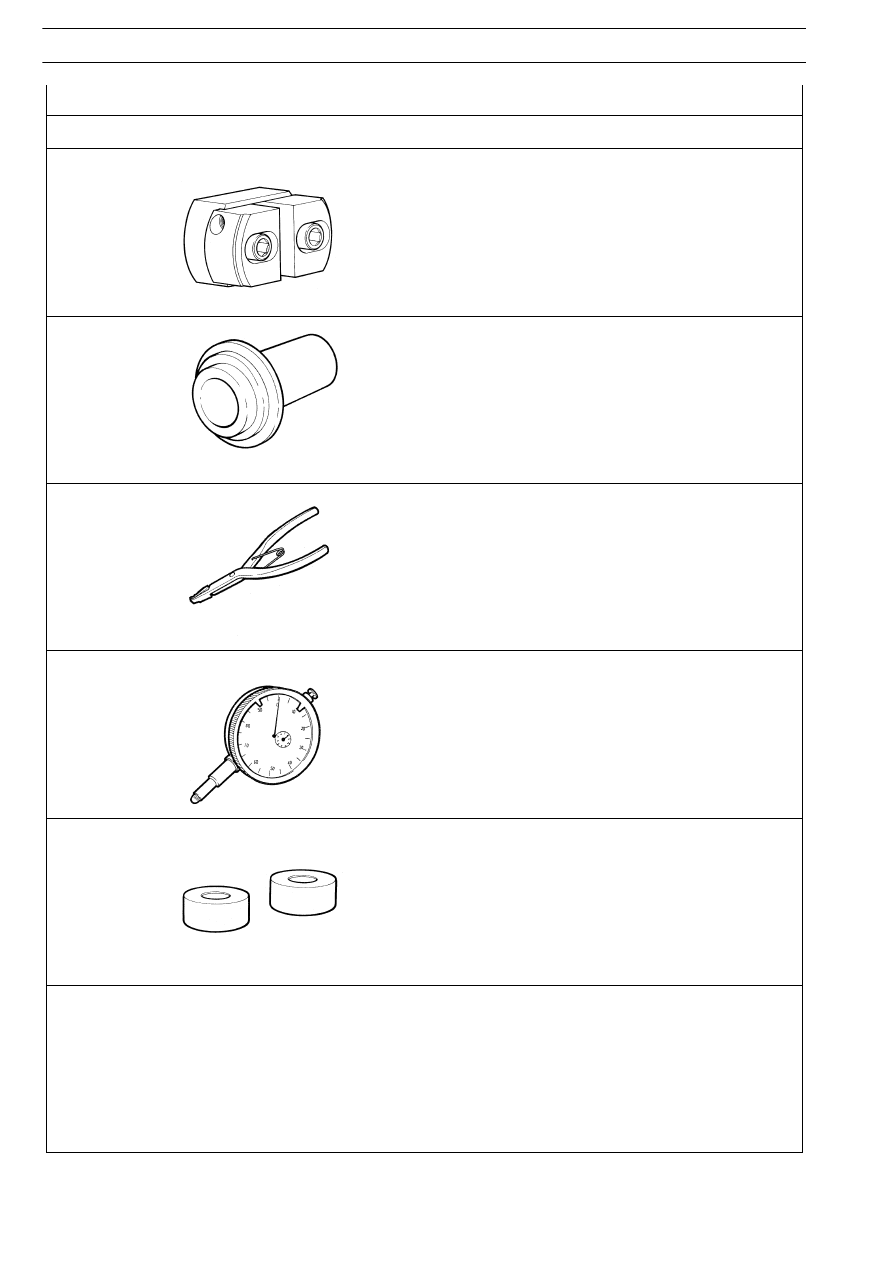

TOOL No.

DESCRIPTION

99342143

Peg for removing reverse gear shaft (to use with 99340205)

99345058

Thrust block for pullers

99348004

Universal extractor for interiors 5 to 70 mm

99355081

Bush for disassembling and assembling motion outlet flange nut
(use with 99370317)

99355131

Wrench (55 mm) for gearbox sun gear retaining nut

99370006

Handle for interchangeable beaters

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2870.9

89

Base - February 2003

TOOL No.

DESCRIPTION

99370007

Handle for interchangeable beaters

99370130

Tool for holding the sun gear during nut removal and refitting

99370317

Reaction lever with extension for retaining flanges

99370349

Tool for fitting gasket on gearbox front cover (to use with
99370006)

99370466

Gauge base for transmission shaft bearing adjustment (to use with
99395604)

99370629

Support for holding gearbox during removal and refitting from/on
vehicle

E

URO

C

ARGO

T

ECTOR

12-26 t

90

GEARBOX 2870.9

Base - February 2003

TOOL No.

DESCRIPTION

99374092

Beater for outer bearing race assembling (69-91) (use with
99370007)

99374229

Tool for refitting gasket on gearbox rear cover

99381125

Pliers for removing gearbox split rings

99395604

Comparator (0-10 mm)

99396031

Gauged rings for adjusting transmission shaft bearings (to use with
99370466)

71005

Figure 3

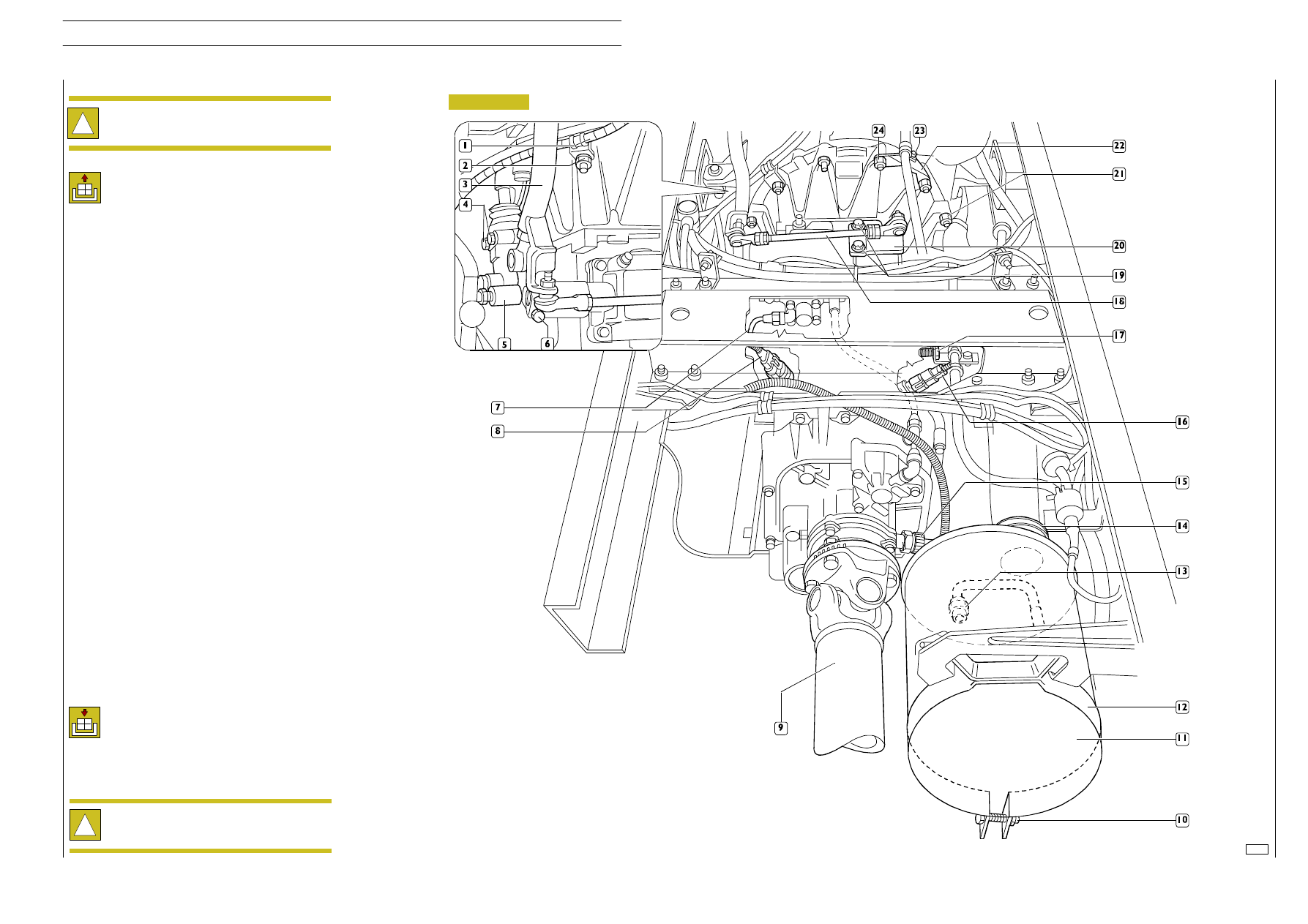

GEARBOX 2870.9 DISENGAGEMENT/RE-ENGAGEMENT

!

Before carrying out disengagement/re-engagement
operations, disconnect battery cables and place the
vehicle under safety conditions.

Disengagement

Lift the calender and turn the cabin over.

- loosen securing bolt (23), unscrew securing nuts (24)

and detach air piping supporting bracket (22);

- unscrew securing nut (2) and detach air piping

supporting bracket (1);

- unscrew securing nuts (19) and detach bracket (20) of

reaction tie-rod (18);

- loosen securing screw (6) and detach from gearbox the

gears control lever completed with tie-rod (3) and
reaction tie-rod (18);

- disconnect reverse gear switch electric connection (16)

and range-change switch electric connection (8);

- unscrew securing nuts (21) of clutch bell to engine that

will be able to be reached with difficulty from the lower
vehicle part.

- rotate deadening guard locking rivets below the gearbox

and remove the deadening guard;

- detach transmission shaft (9) as described in the related

section;

- disconnect air piping (13) from exhaust piping (11);

- detach terminal exhaust piping, operating on securing

clip (14) bolt and on support band (12) bolt (10);

- unscrew securing screws (4) and detach clutch control

operating cylinder (5);

- disconnect electric connection (15) of odometer sensor;

- unscrew securing screw (17) and detach air piping

support bracket;

- place an hydraulic jack equipped with support 99370629

under the gearbox;

- unscrew the remaining securing nuts of clutch bell to

engine, move the gearbox backwards and lowering the
jack remove it from below the vehicle.

Re-engagement

Suitably reverse the operations carried out for
disengagement and tighten securing screws and
nuts at the required torque.

!

Upon re-engaging the gearbox, pay attention that
the clutch control lever fork is correctly meshed to
the thrust bearing.
