Place on a bench forks (4) and hub (2) according to the
position marked upon disassembling. Place the two rods (3)
inside fork holes and insert drive shaft (1). Tighten hub screw
(2) at the required torque.

33653

33654

Figure 84

Figure 85

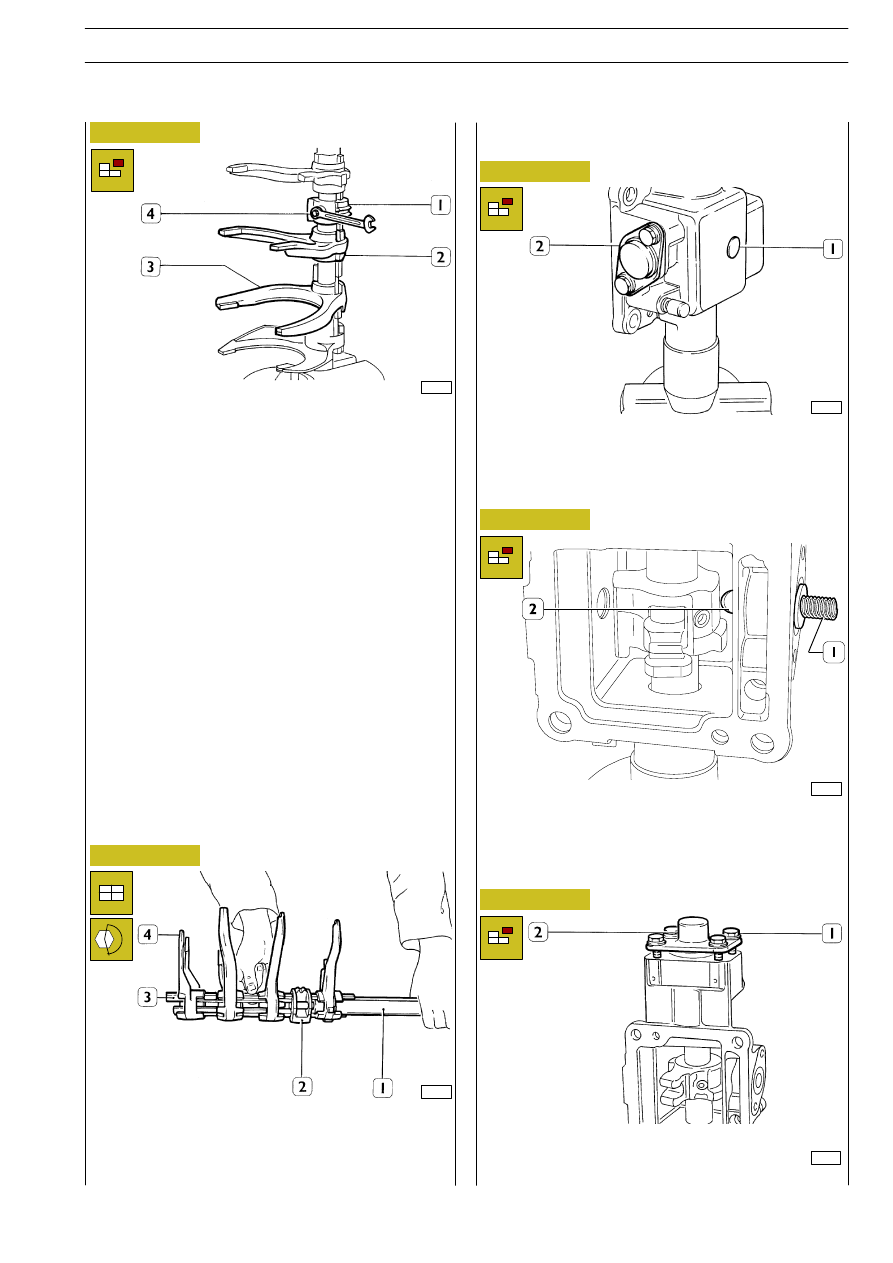

Mark fork (3) assembly position. Unscrew screw (4) and
withdraw all forks (3) together with fork positioning rods (2)
and hub (1).

INTERNAL CONTROL SHAFT ASSEMBLY

33655

Figure 86

Tighten the shaft going out of the box in a clamp, remove plug
(1) and disassemble cover (2).

EXTERNAL CONTROL SHAFT
DISASSEMBLY

78166

Figure 87

33657

Figure 88

Unscrew screws (1) and disassemble cover (2).

Remove control box pin (2) and spring (1).
Do not mix removed elements with those of the anti-release
push rod.

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

75

Base - February 2003

33660

Tighten control shaft (2) in a clamp and assemble thereon box
(3) and control selector (1).

33661

Assemble, in control box (3), sealing gasket (1) and bushes (2)
with a suitable beater.

33661

Extract, from the control box (3), sealing gasket (1) and bushes
(2) with a suitable beater.

33660

Extract, from the control shaft (2), control selector (1) and
box (3).

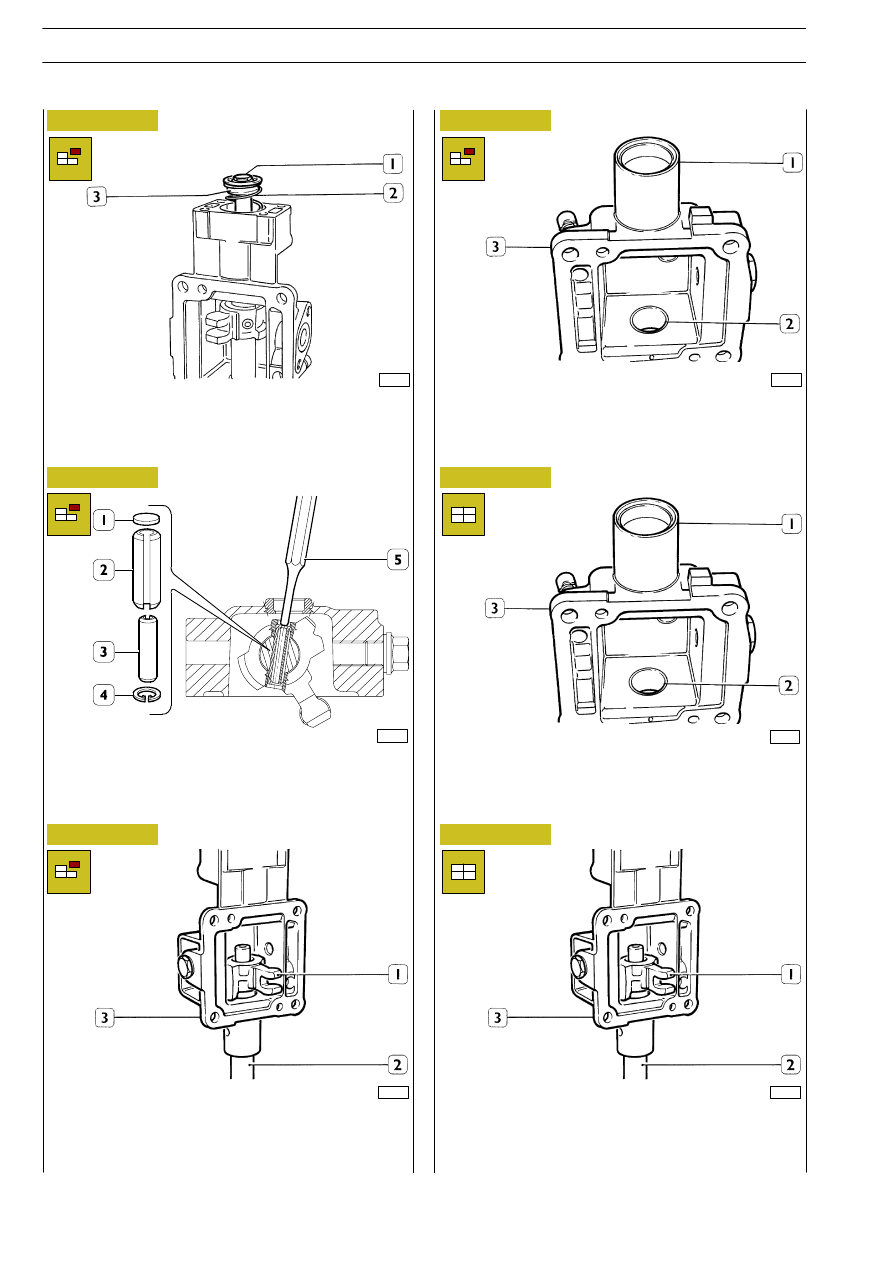

33658

Unscrew screw (1) and remove spacer, upper cup (3) and
spring (2). Remove lower cup.

78167

Figure 89

Figure 90

Figure 91

Figure 92

Figure 93

Figure 94

Remove the snap ring (4) and use a punch tool (5) having the
right diameter to push the extraction washer (1) and remove
flexible plugs (2) and (3).

EXTERNAL CONTROL BOX ASSEMBLY

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

76

Base - February 2003

33657

Clean joining surfaces of control box and cover (2) and apply
”LOCTITE 510” adhesive on one of the two components.
Assemble cover (2) and tighten screws (1) at a torque of 36.5
Nm (3.7 kgm).
Apply threading sealer LOCTITE 270 on the screws (1).

33658

Install the spring (2), the upper cap (3), the spacer and the
screw (1) and apply threading sealer LOCTITE 270 on the
screw itself.
Tighten the screw (1) to 30 Nm (3.1 kgm).

33663

Assemble lower cup (1).

78168

78169

Figure 95

Figure 96

Figure 97

Figure 98

Figure 99

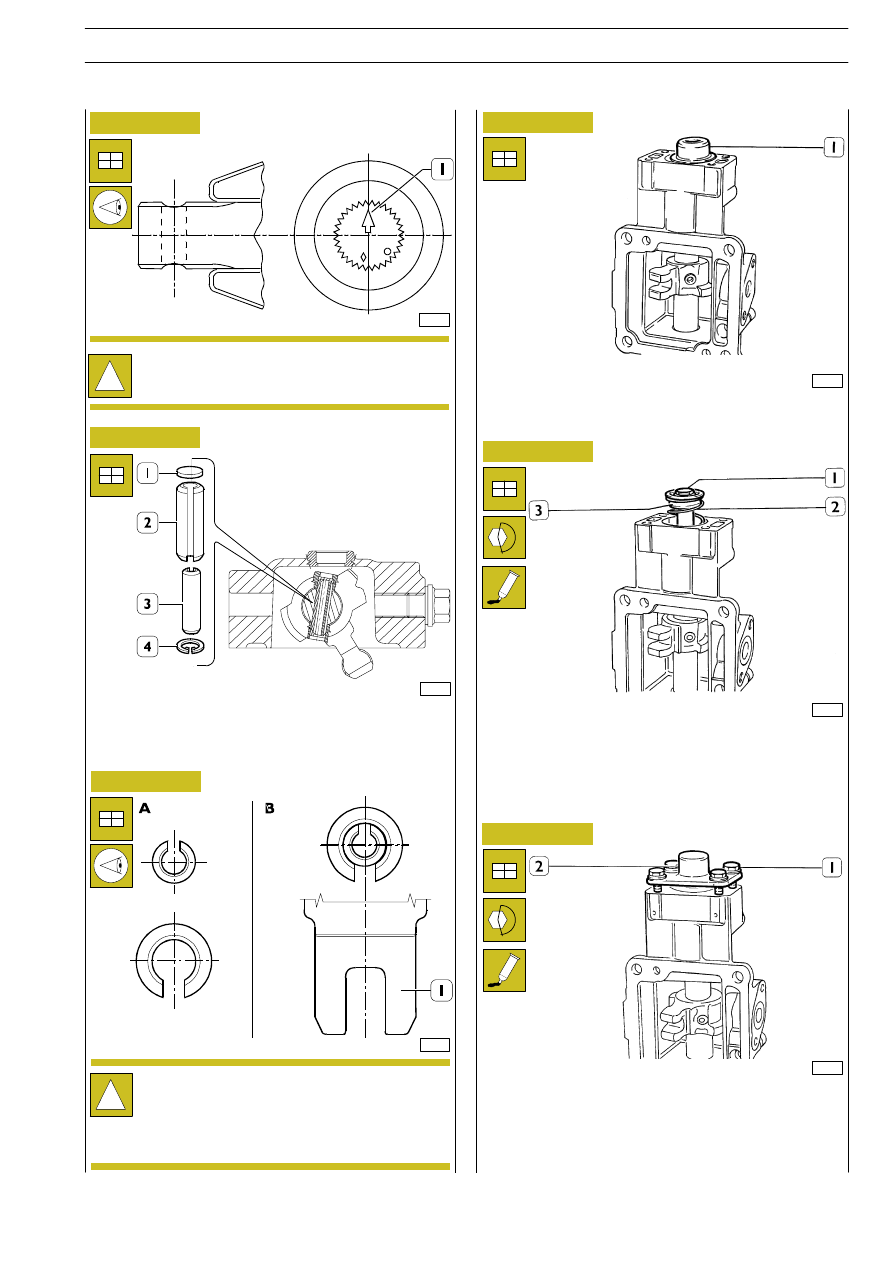

Insert the extraction washer (1) and use a punch tool having
the right diameter to install the first plug (2). Install the second
plug (3) and the snap ring (4).

!

During installation, plug cuts shall be opposed by 180

°

(see detail A).
The bigger plug cut shall face the control selector (1)
milled area (see detail B).

71880

Figure 100

!

Upon assembling, the drive shaft must be assembled
with the reference arrow (1) facing upwards.

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

77

Base - February 2003

78170

Figure 101

Install the pin (2), the spring (1) and apply sealer ”LOCTITE
518” (

→).

Figure 102

33655

Install the cover (2) and tighten the screws to 19 Nm (1.9
kgm). Apply sealer ”LOCTITE 675” and refit the plug (1).

Idle-R.M. switch adjustment

!

The below-described sequence must be compulsorily complied with.

Figure 103

62456

gearbox with engaged

reverse gear

gearbox with engaged

gears

idle gearbox!

SWITCH ENGAGEMENT POSITIONS

For switch adjustment, it is necessary to carry out the following operations:

- apply silicone sealant on the threading;

- set gearbox in engaged reverse gear position;

- screw the switch till the reverse motion lamp turns on;

- screw again the switch by 45-60

° corresponding to a stroke of 0.19-0.25 mm;

- tighten securing lock nut with a 24 wrench at a torque of 35 Nm.

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

78

Base - February 2003
