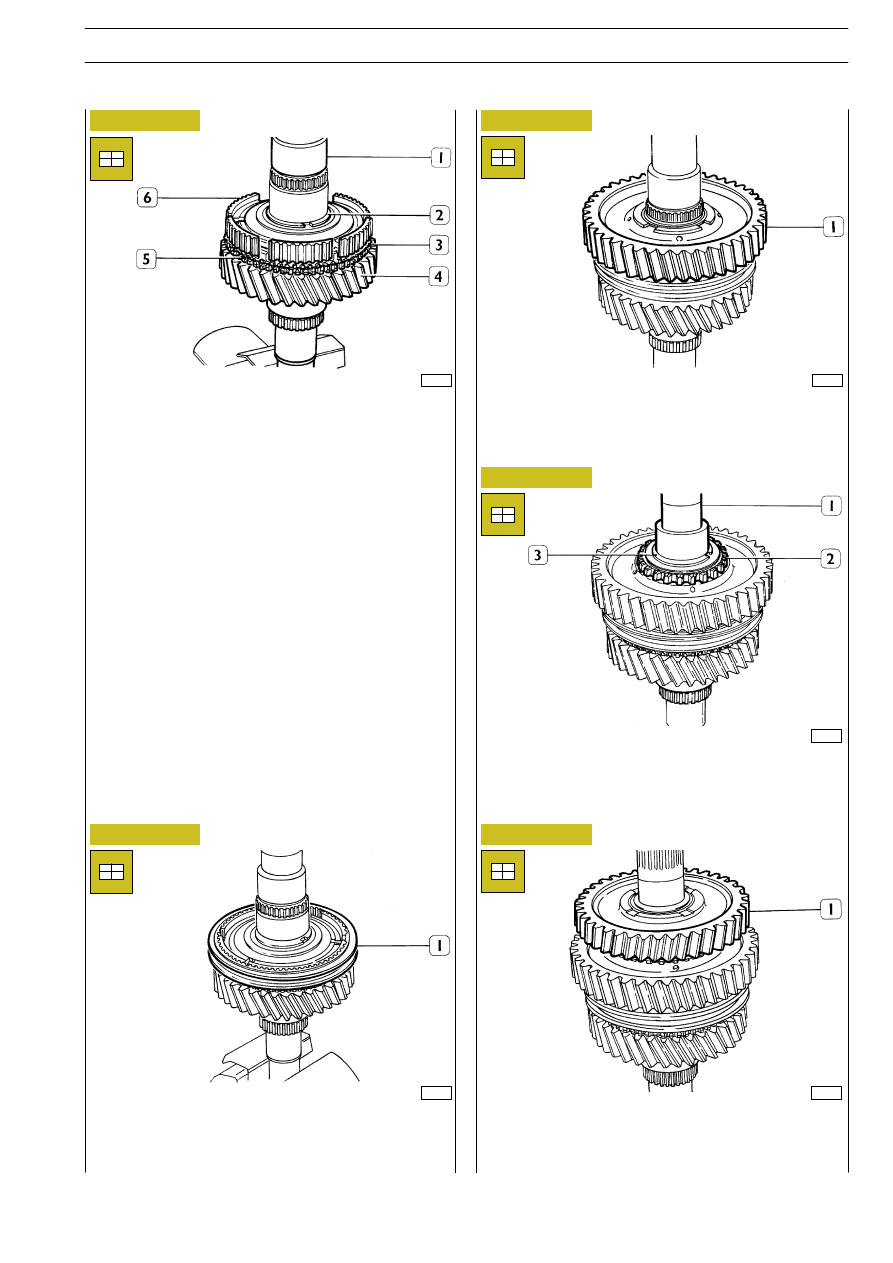

Figure 63

Figure 64

Assemble on primary shaft (1) 2

nd

speed gear (4), coupling

body (5) and synchronising ring (3).
Heat fixed hub (6) for 1

st

and 2

nd

speed gears at a

temperature of 100

°C to 130 °C and assemble it on primary

shaft (1) with the internal diameter chamfering facing the
opposite part of 2

nd

speed gear.

When keying the hub, pay attention that synchronising ring
tangential stops are inserted into respective hub seats.
Assemble elastic ring (2) with an apporpriate thickness so that
the fixed hub has no axial clearance (max allowed 0.03 mm).

Assemble sliding sleeve (1) for 1

st

and 2

nd

speed gears, springs

and rollers in fixed hub seats. Assemble synchronising ring and
coupling body for 1

st

speed gear.

33634

33636

33635

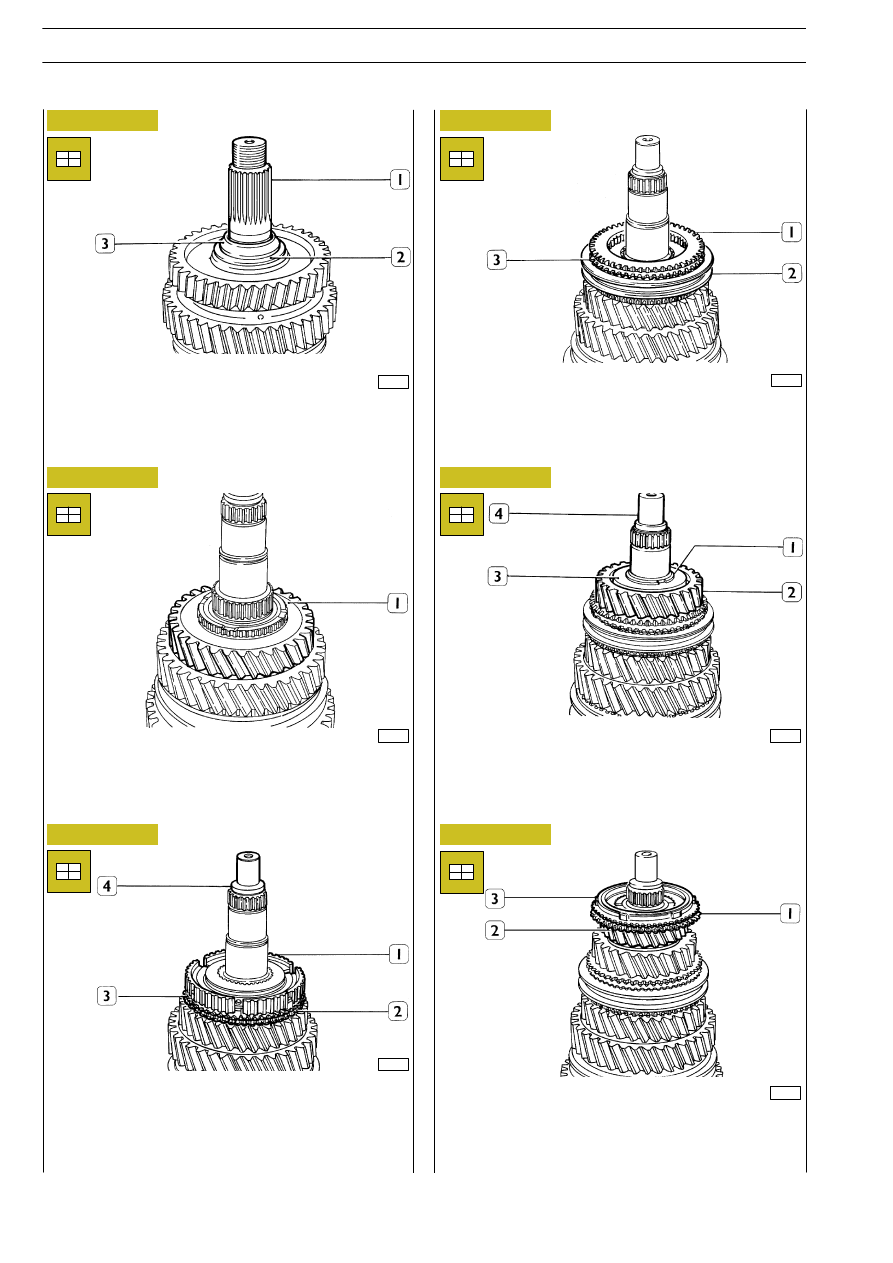

Figure 65

Figure 66

Figure 67

Assemble roller bearing and 1

st

speed gear (1).

Heat at a temperature of 100

°C to 130 °C fixed hub (2) for

reverse gear and assemble it on primary shaft (1); asemble
elastic ring (3).

Assemble roller bearing and reverse gear (1).

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

71

Base - February 2003

Assemble coupling body (2) and synchronising ring (3). Heat
fixed hub (1) at a temperature of 100

°C to 130 °C and

assemble it on shaft (4) paying attention that synchronising ring
tangential stops are inserted into respective hub seats.

33637

33638

33639

Figure 68

Figure 69

Figure 70

Assemble shoulder ring (2).
Slightly heat ball bearing rolling half-race (3) and assemble it
on primary shaft (1).

Turn the shaft over in a clamp, assemble roller bearing and 3

rd

speed gear (1).

33640

33641

33642

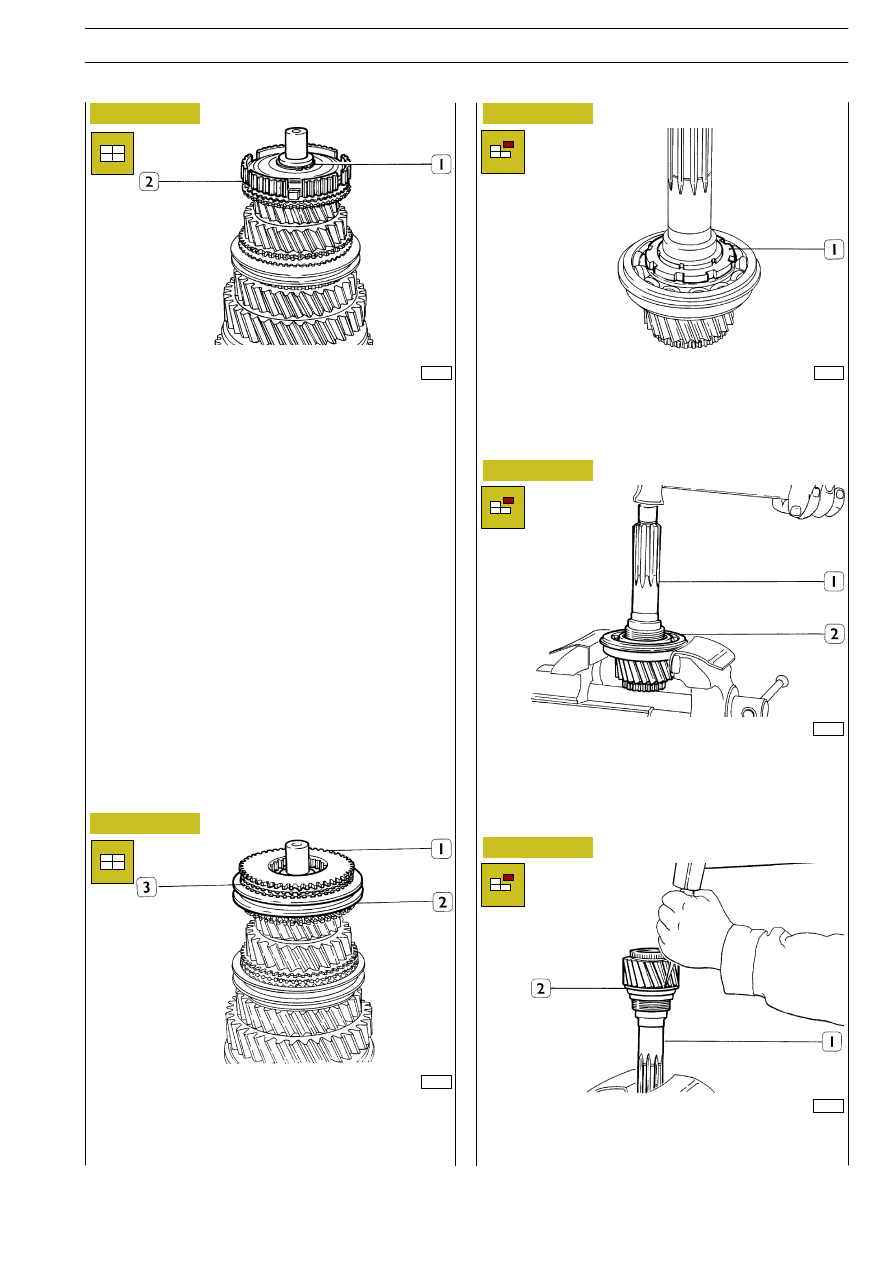

Figure 71

Figure 72

Figure 73

Assemble sliding sleeve (2) for 3

rd

and 4

th

speed gears, springs

and rollers into fixed hub seats. Assemble synchronising ring
(3) and coupling body (1) for 4th speed gear.

Assemble roller bearing and 4

th

speed gear (2). Heat bush (3)

at a temperature of 100

°C to 130 °C, and assemble it on

primary shaft (4). Assemble elastic ring (1).

Assemble roller bearing, 5

th

speed gear (2), coupling body (1)

and synchronising ring (3) for 5

th

speed gear.

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

72

Base - February 2003

Heat fixed hub (2) for 5

th

and 6

th

speed gears, at a

temperature of 100

°C to 130 °C, and assemble it on

secondary shaft (3) with its chamfering facing 5

th

speed gear.

When keying the hub pay attention that synchronising ring
tangential stops are inserted into respective hub seats.
Assemble elastic ring (1) with a suitable thickness so that the
fixed hub has no axial clearance (max allowed 0.03 mm).

33643

33644

Figure 74

Figure 75

Assemble sliding sleeve (2) for 5

th

and 6

th

speed gears, springs

and rollers. Assemble synchronising ring (3) and coupling body
(1) for 6

th

speed gear.

MOTION ENTRY SHAFT DISASSEMBLY

33645

33647

33646

Figure 76

Figure 77

Figure 78

Unscrew ring nut (1).

Abut bearing (2), motion entry shaft (1) on a clamp and by
beating the shaft extract ball roller bearing (2) and a rolling
half-race of motion entry shaft (1).

Extract the other rolling half-race (2) from motion entry shaft
(1) with a suitable punch.

GEARBOX 2865.6

E

URO

C

ARGO

T

ECTOR

12-26 t

73

Base - February 2003

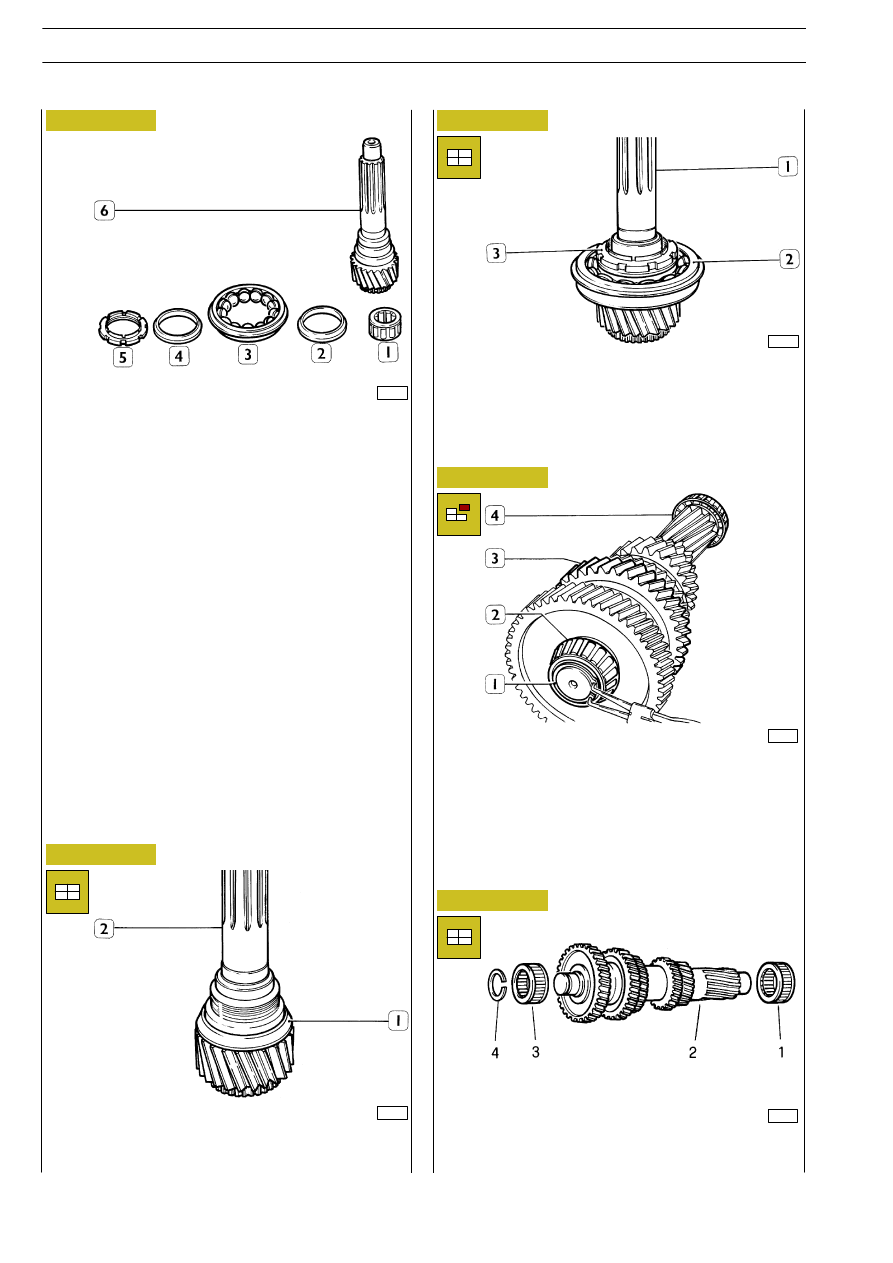

PARTS COMPOSING THE MOTION ENTRY SHAFT

1. Cylindrical roller bearing — 2. Rolling hald-race — 3. Ball

bearing — 4. Rolling half-race — 5. Ring nut — 6. Motion entry

shaft

MOTION ENTRY SHAFT ASSEMBLY

33648

33649

Figure 79

Figure 80

Slightly heat rolling half-race (1) and assemble it on motion
entry shaft (2).

33650

33652

33651

Figure 81

Figure 82

Figure 83

Assemble ball roller bearing (2); heat the other rolling
half-bearing and assemble it on motion entry shaft (1).
Temporarily screw ring nut (3).

Remove elastic ring (1) from secondary shaft (3), and extract
tapered roller bearings (2 and 4) with a suitable punch
(destructive operation).

Slightly heat tapered roller bearings (1 and 3) and assemble
them on secondary shaft (2). Assemble elastic ring (4).

SECONDARY SHAFT DISASSEMBLY

SECONDARY SHAFT ASSEMBLY

GEARBOX 2865.6
