Antenna

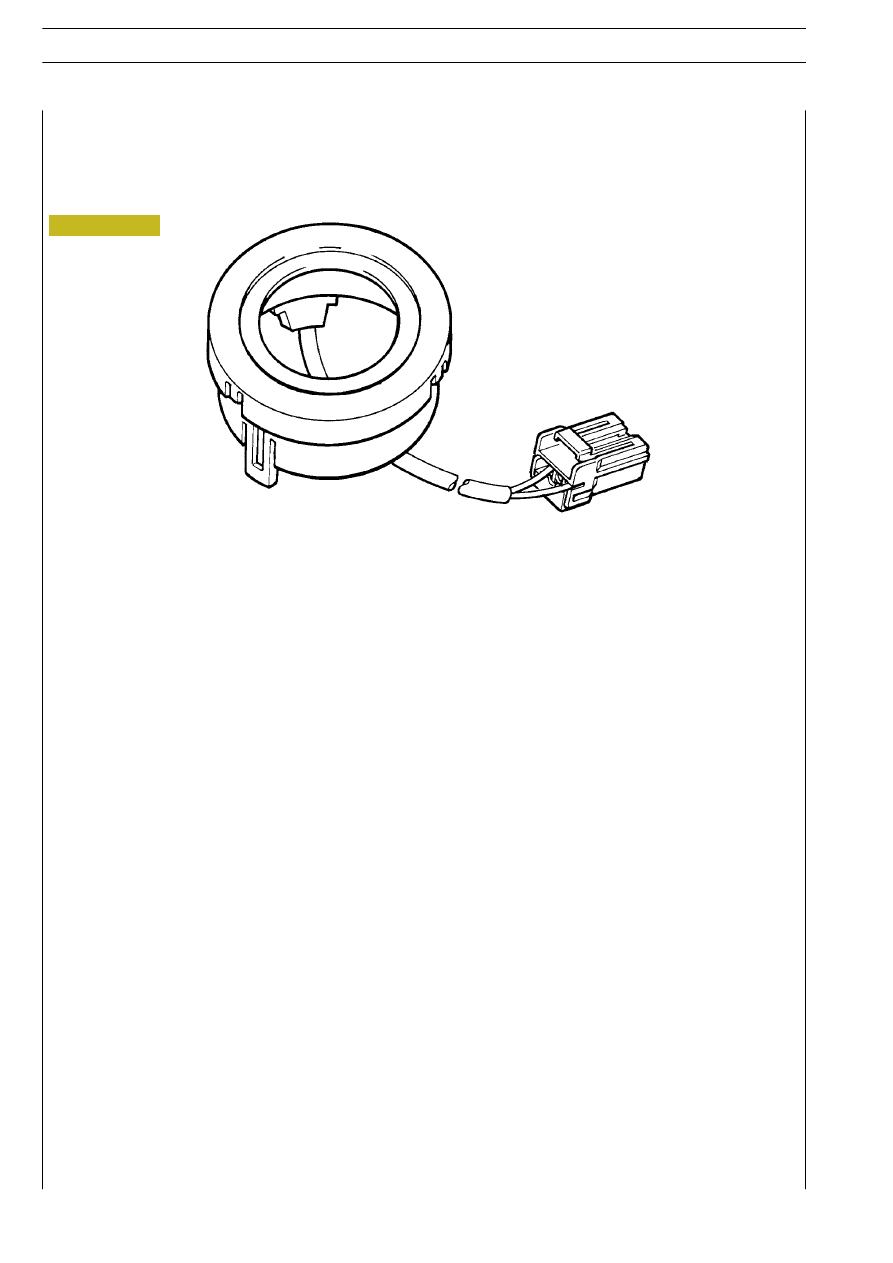

L’antenna è montata coassialmente al commutatore a chiave.
La sua funzione è quella di:

-

Fornire energia al “Transporder” della chiave per l’invio del codice segreto

-

Ricevere il segnale dal “Transporder” ed inviarlo alla centralina

L’antenna è collegata alla centralina ai PIN A1 - A2

Figura 65

SISTEMI ELETTRONICI

III.59

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

Code Card

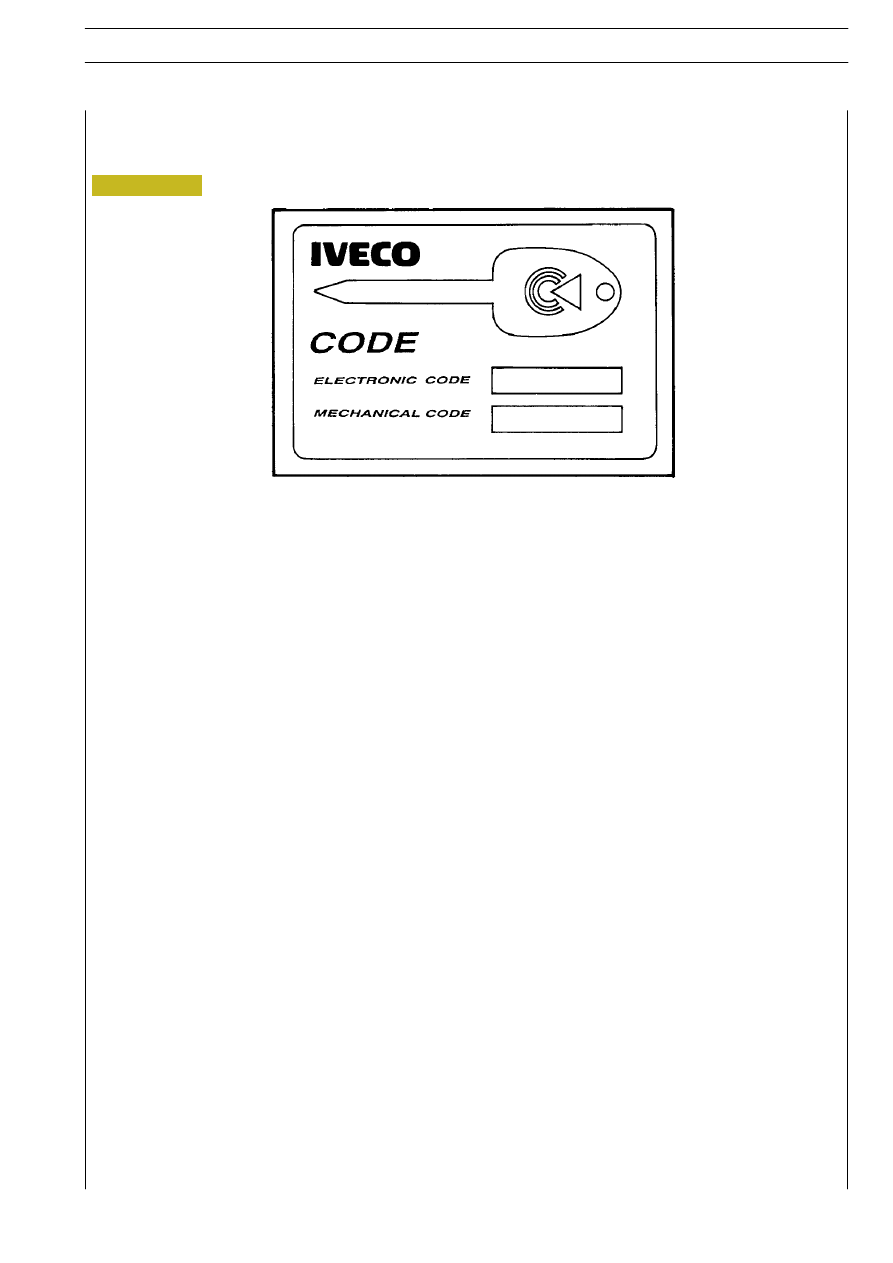

Targhetta che riporta due tipi di codice:

-

Electronic code

-

Mechanical code

Electronic code

Codice indispensabile per eseguire la procedura di avviamento in caso di emergenza (chiave non riconoscibile centrali-
na non funzionante).

Il codice viene inserito mediante azione sul pedale acceleratore.

Mechanical code

Codice necessario per l’eventuale richiesta di duplicazione chiave (parte meccanica).

Conservare in luogo sicuro e reperibile la Code Card.

Figura 66

III.60

SISTEMI ELETTRONICI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

Procedura di emergenza (avviamento)

Se il veicolo non si avvia a causa di una chiave non riconosciuta, centralina immobilizer guasta, ecc.., è necessario seguire
una procedura di avviamento specifica.

È indispensabile inserire il “Electronic code”, riportato sulla “Card Code”, SOLO agendo sul pedale accelerattore
come di seguito descritto:

1.

Inserire la chiave su marcia.

2.

Il LED dopo

~ 2 secondi inizia a lampeggiare velocemente.

3.

Premere e mantenere premuto per

~ 5 ÷ 12 secondi il pedale acceleratore.

4.

Il LED inizia a lampeggiare lentamente, appena viene rilasciato il pedale acceleratore.

5.

Quando il numero di lampeggi corrisponde alla prima cifra del “Electronic code” premere a fondo il pedale
acceleratore e poi rilasciarlo nuovamente.
(Durante questa pressione, il LED rimane spento).

6.

Proseguire con la lettura e relativa pressione sul pedale acceleratore per i restanti quattro numeri del “Electronic
code”.

7.

Al termine della sequenza se il codice introdotto risulta corretto e non sono presenti guasti nel sistema, il LED
smette di lampeggiare. Operazione conclusa correttamente.

8.

Avviare il veicolo.

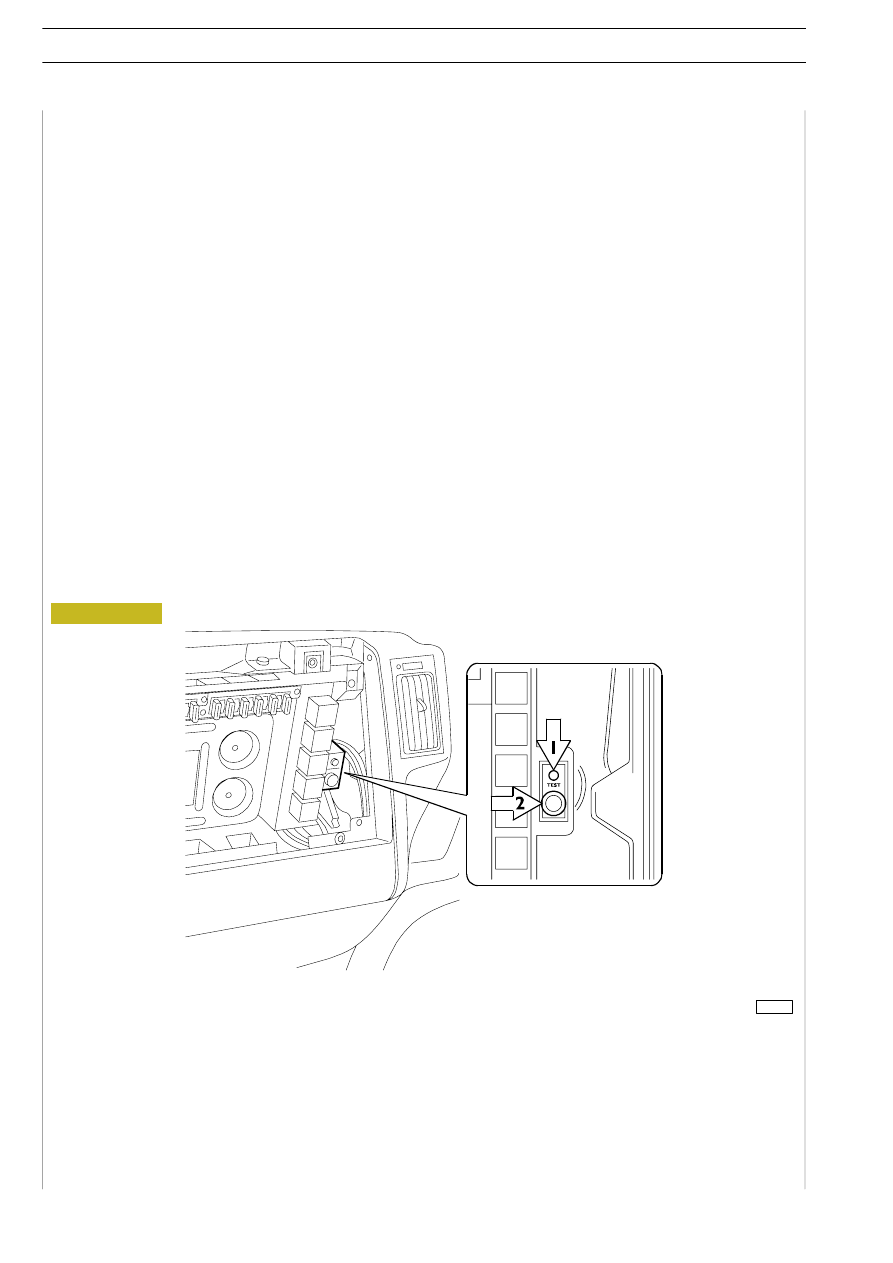

Per effettuare la procedura di emergenza in caso di GUASTO GRAVE della linea CAN occorre consultare le accensioni
del LED (1) presente nella U.C.I. di fronte al passeggero.
In condizioni normali la visualizzazione avverrà tramite la spia EDC presente sul display del Cluster.

Figura 67

79370A

SISTEMI ELETTRONICI

III.61

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

Memorizzazione chiavi

In caso di smarrimento o sostituzione chiavi sarà indispensabile seguire una procedura ben precisa ed esclusivamente
mediante gli strumenti di diagnosi.

Questa procedura può essere eseguita solo con l’ausilio di Modus, IWT, IT 2000.

La procedura di memorizzazione chiavi può essere effettuata anche se la centralina EDC risulta non collegata.

Le chiavi che hanno già seguito una procedura di apprendimento, appartengono a quella ICU in modo definitivo.
È possibile apprendere chiavi nuove, chiavi vecchie.
In ogni caso le chiavi utili (abilitate all’avviamento) non saranno mai più di 3 e saranno solo quelle usate durante
l’ultimo processo di apprendimento.
Una chiave precedentemente memorizzata ma non inserita nell’ultimo processo di apprendimento non è in grado
di avviare il veicolo.

La procedura di memorizzazione è attuabile solo dopo aver correttamente digitato l’Electronic Code riportato nella
Code Card in dotazione.

Sono previste due differenti procedure in funzione delle seguenti situazioni:

- Sostituire o aggiungere una o più chiavi.
- Installazione di una nuova centralina Immobilizer.

Condizioni di insuccesso della prova di memorizzazione chiavi
In caso di insuccesso della procedura in corso, la lampada non si spegne.

1)

La stessa chiave viene inserita per 2 volte non consecutive.

2)

La chiave non viene girata su Stop in tempo utile.

3)

Si cerca di far apprendere più di 3 chiavi.

4)

Apprendimento di chiavi non facenti parte dello stesso KIT (solo in modalità di installazione).

5)

Apprendimento di chiavi già usate con altra ICU.

6)

Problemi di apprendimento non eseguita correttamente.

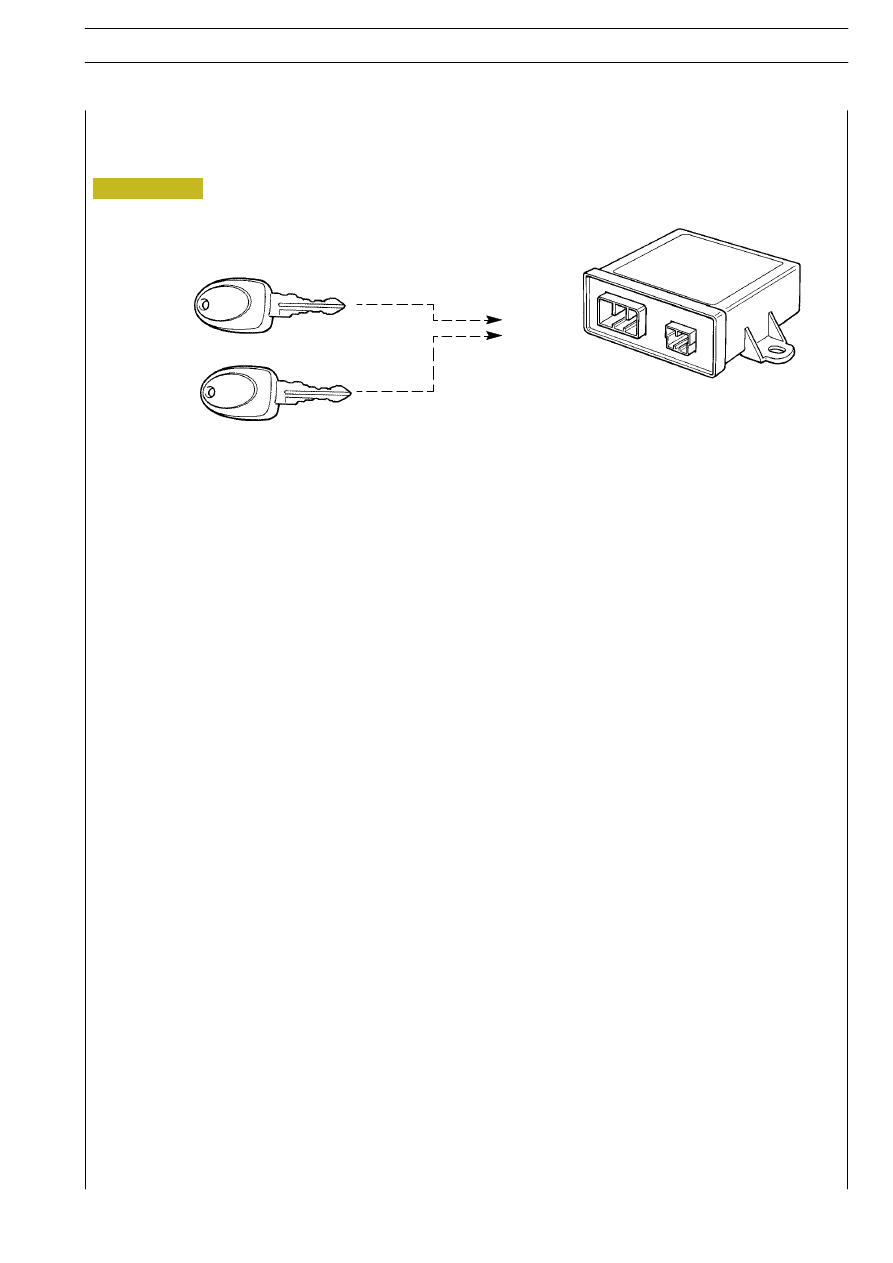

CHIAVE

1

CHIAVE

2

ICU

Figura 68
