Iveco EuroCargo (DA 6 A 26 t) Electrical Manuale - parte 26





III.30

SISTEMI ELETTRONICI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

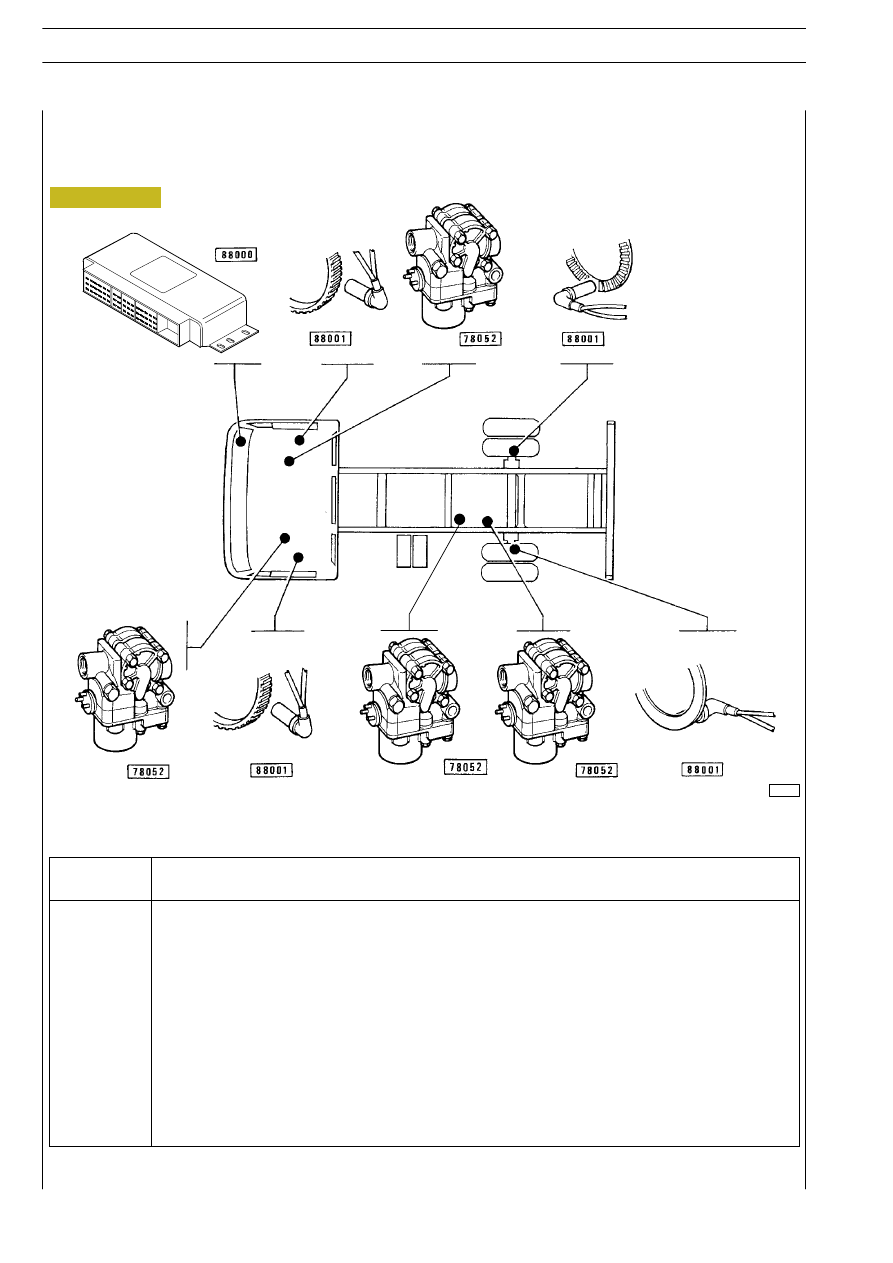

ABS (12 - 18 ton)

Ubicazione componenti su veicolo (impianto elettrico)

Codice

componenti

Descrizione

78052

Elettrovalvola per ABS

88000

Centralina elettronica per impianto ABS

88001

Sensore per impianto ABS

:

:

Solo veicoli 260 3 assi

Figura 37

8241

SISTEMI ELETTRONICI

III.31

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

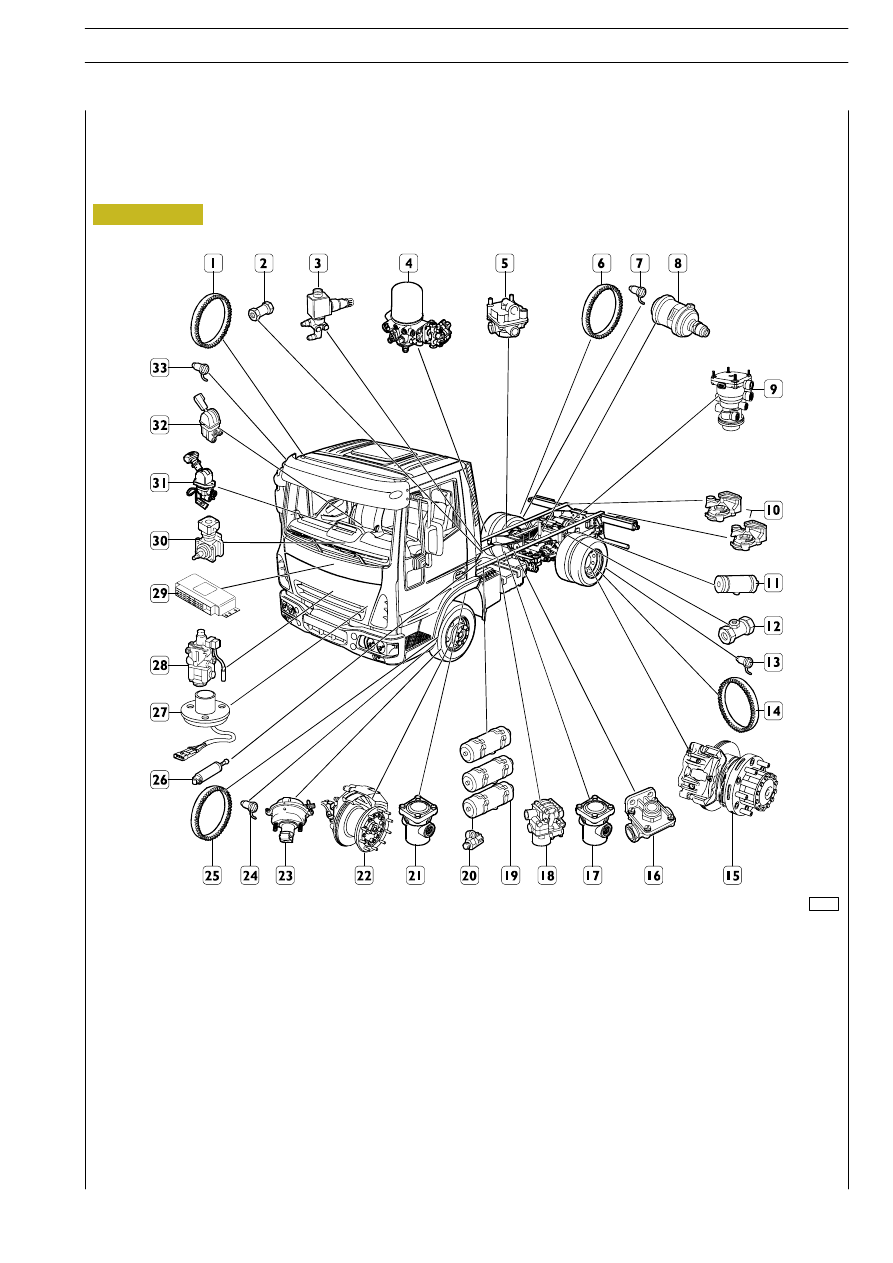

ABS (12 - 18 ton)

Ubicazione componenti su veicolo (Impianto pneumatico)

78952

1. Ruota fonica - 2. Valvola di ritenuta - 3. Elettrovalvola freno motore - 4. A.P.U. - 5. Valvola relè - 6. Ruota fonica

- 7. Sensore giri motore - 8. Cilindro freno combinato - 9. Servodistributore a triplo comando - 10. Teste d’accop-

piamento - 11. Serbatoio di frenatura di stazionamento + rimorchio - 12. Presa di controllo pressione idraulica -

13. Sensore giri ruote - 14. Ruota fonica - 15. Complessivo freno disco posteriore - 16. Valvola di scarico rapido -

17. Riduttore di pressione - 18. Valvola elettropneumatica - 19. Serbatoio aria - 20. Presa di controllo pressione -

21. Valvola limitatrice di pressione - 22. Complessivo freno a disco anteriore - 23. Cilindro freno a membrana - 24.

Sensore giri ruota - 25. Ruota fonica - 26. Cilindro operatore freno motore - 27. Pulsante di comando freno

motore - 28. Distributore duplex - 29. Centralina elettronica ABS - 30. Compressore monocilindrico - 31. Distri-

butore freno di stazionamento - 32. Distributore comando rallentamento rimorchio (optional) - 33. Sensore giri

ruote.

Figura 38

78952

III.32

SISTEMI ELETTRONICI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

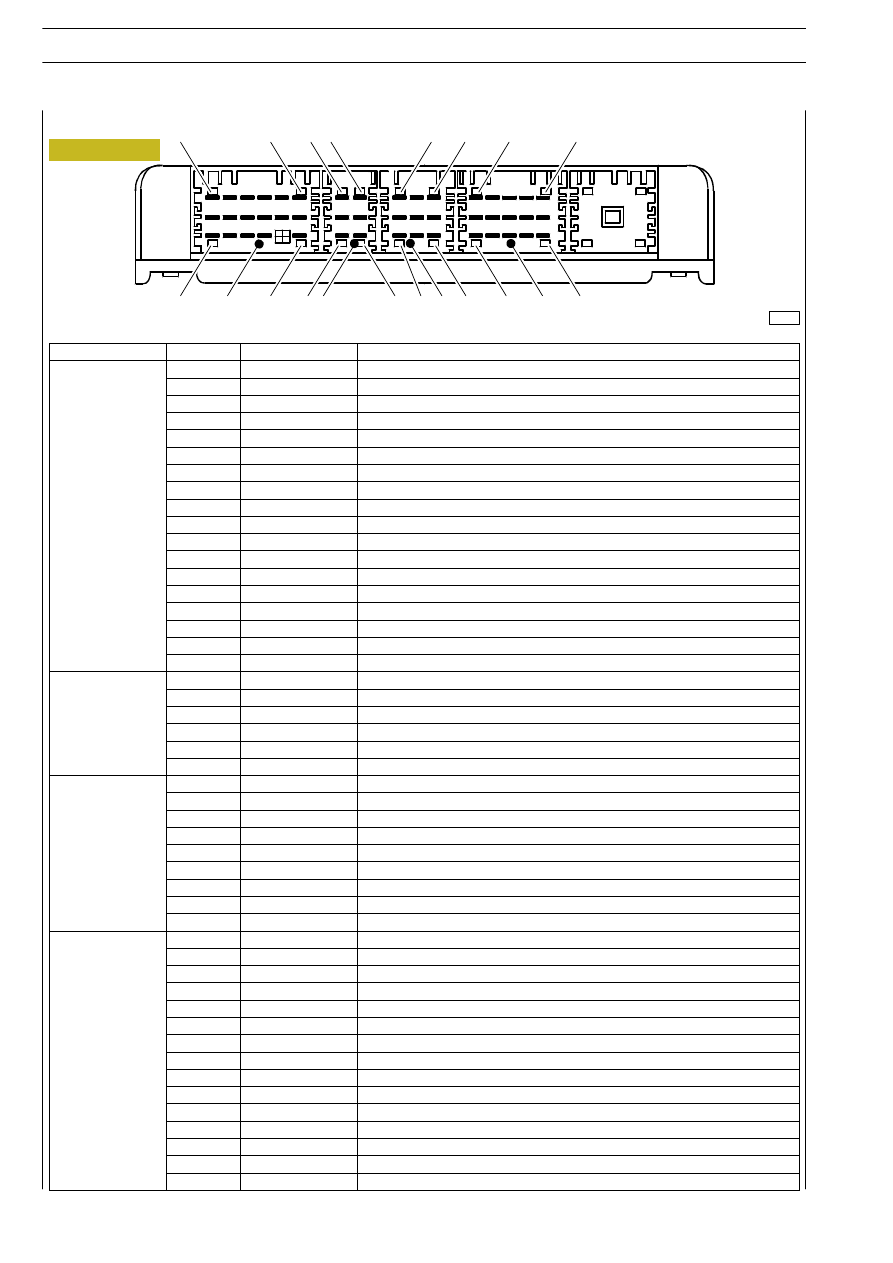

Centralina elettronica (Bosch)

Connettore

PIN

Colore cavo

Descrizione

1

-

Linea CAN “L”

2

-

-

3

-

Linea CAN “H”

4

-

-

5

6684

Segnale da inter. di fine corsa cilindro convert. freni ant. (solo veicoli 60-100)

6

-

-

7

8847

Positivo (+15)

8

7710

Positivo +30 dopo TGC

I

9

-

-

10

0050

Massa

11

-

-

12

0000

Massa

13

2299

Al connettore diagnosi (pin 4) linea K

14

1199

Al connettore diagnosi (pin 3) linea L

15

-

-

16

-

-

17

-

18

6670

Comando spia avaria ABS

1

9921

Positivo elettrovalvole ABS assale sinistro

2

9919

Positivo elettrovalvole ABS assale sinistro

II

3

0000

Elettrovalvola ABS assale sinistro

4

5570

Positivo sensore sinistro ABS assale

5

5570

Negativo sensore sinistro ABS assale

6

-

-

1

-

-

2

-

-

3

-

-

4

5571

Negativo sensore destro ABS assale destro

III

5

5571

Positivo sensore destro ABS assale destro

6

-

-

7

9918

Positivo elettrovalvole ABS assale destro

8

9920

Positivo elettrovalvola ABS assale destro

9

0000

Negativo elettrovalvola ABS assale destro

1

9930

Positivo elettrovalvole ABS ponte (sinistro Mod. 260)

2

9931

(Positivo elettrovalvole ABS ponte sinistro Mod. 260)

3

0000

Negativo elettrovalvole ABS ponte (sinistro Mod. 260)

4

-

-

5

5572

Positivo sensore sinistro ABS ponte

6

5572

Negativo sensore sinistro ABS ponte

7

-

-

IV

8

5573

Positivo sensore destro ABS ponte

9

5573

Negativo sensore destro ABS ponte

10

9931

(Positivo elettrovalvola ponte destro Mod. 260)

11

9924

Positivo elettrovalvola ponte (destro Mod. 260)

12

0000

(Negativo elettrovalvola ponte destro Mod. 260)

13

-

-

14

-

-

15

-

-

I

II

III

IV

3

18

3

6

3

9

3

15

1

16

1 4

1

7

1

13

Figura 39

62608

SISTEMI ELETTRONICI

III.33

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

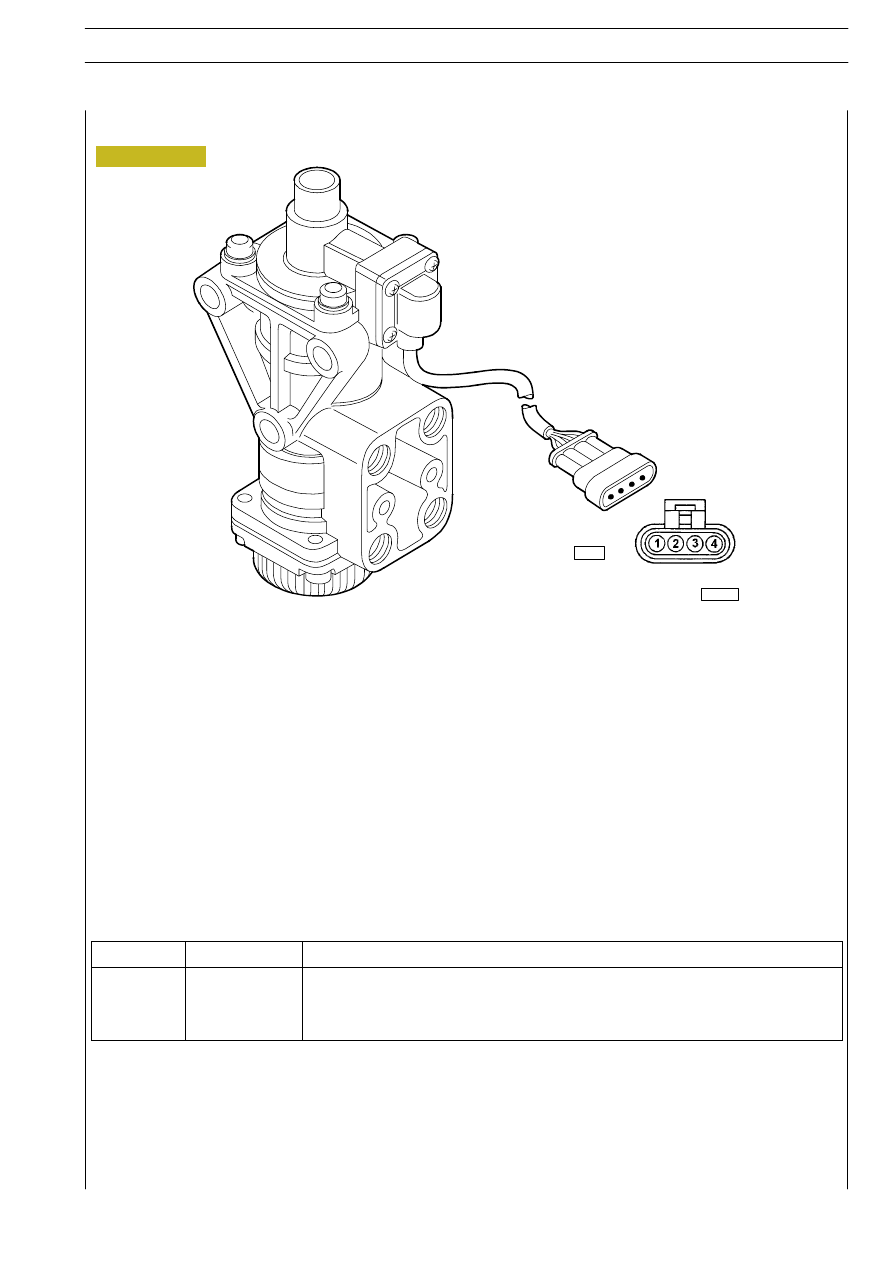

Distributore Duplex

Interruttore freno

È un micro interruttore montato direttamente sul distributore duplex (DEVIATORE).

Il contatto N.C. fornisce alla centralina (pin B76) un segnale positivo con pedale rilasciato e viene utilizzato per rileva-

re l’azionamento del freno di servizio in modo da disattivare la funzione Cruise Control ed interrompere la mandata
combustibile.

Il contatto N.A. fornisce alla centralina del BODY CONTROLLER (pin A34) un segnale positivo in modo che la

stessa possa comandare l’accensione delle luci di stop.

Connessioni elettriche

Rif.

Colore cav

Descrizione

1

-

-

2

1176

Positivo per accensione luci stop (Body Controller pin A34)

3

7151

Positivo di alimentazione

4

8158

Positivo con freno rilasciato per centralina EDC (pin B76)

Figura 40

62579

000607t
