Metodologie di diagnosi

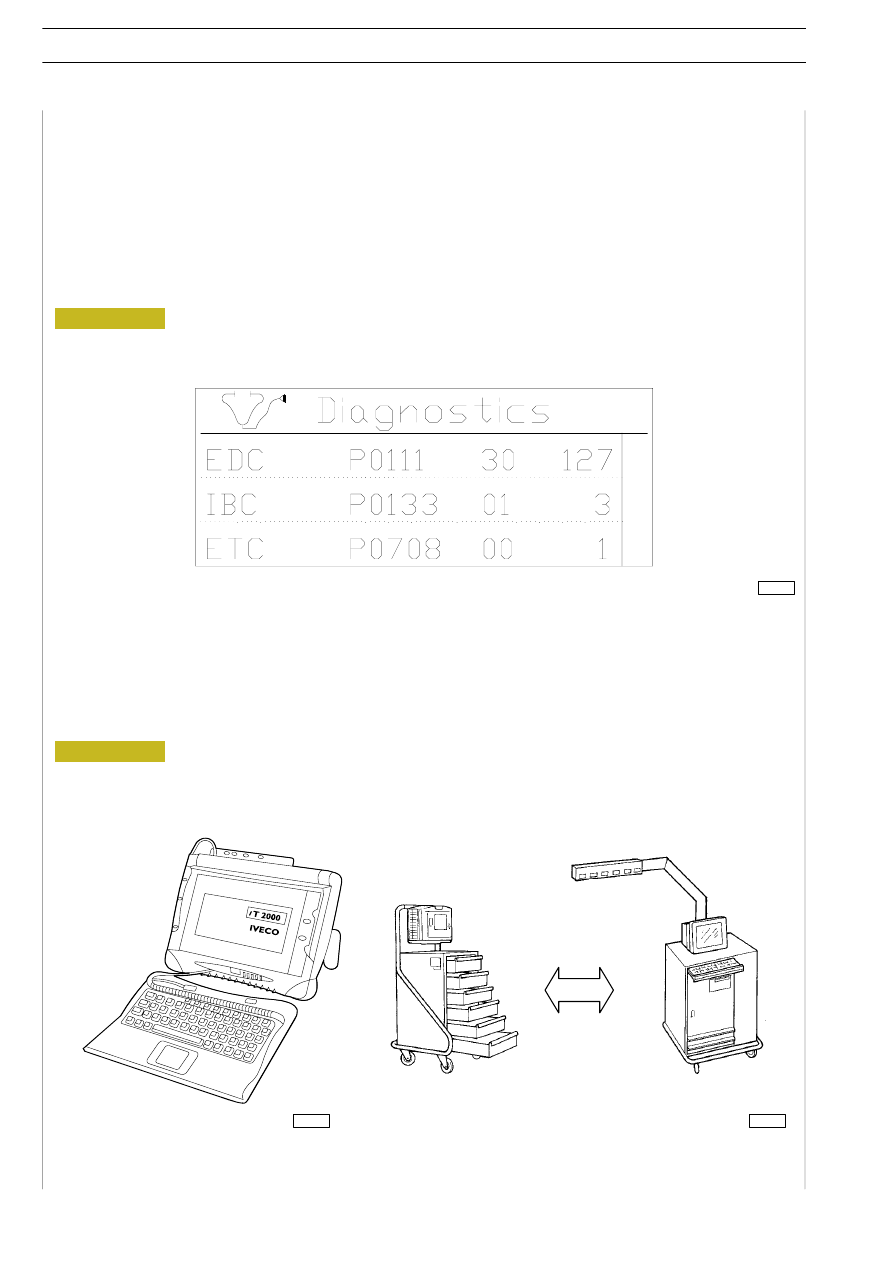

Verranno visualizzate due spie (gialla o rossa) in funzione della gravità dell’avaria
Se il cluster è in versione HIGHLINE sarà possibile visualizzare nella parte centrale del display una videata “DIAGNO-
STICA” che indicherà i codoci di avaria.

MODUS - IWT - IT 2000
Sono strumenti diagnostici che consentono una diagnosi completa sui diversi sistemi presenti sui veicoli della gamma
IVECO.

Videata su display (versione highline)

84589A

Figura 32

Figura 33

000967t

00618t

SISTEMI ELETTRONICI

III.27

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

Print 603.43.693

ABS

Ubicazione sul veicolo centralina elettronica

Il sistema è in grado di evitare il bloccaggio delle ruote, che potrebbe verificarsi durante la fase di frenatura, al fine

di garantire migliori prestazioni di frenatura e una migliore stabilità del veicolo.

Il sistema è attivato al momento dell’accensione ed entra in funzione automaticamente per velocità superiori a

5 km/h se, in seguito ad una frenatura, una o più ruote manifestano la tendenza al bloccaggio.

Il sistema ABS è in grado di controllare l’esclusione del freno motore e del bloccaggio del ripartitore (se esiste).

Essi vengono disinseriti qualora venga rilevata la tendenza al bloccaggio di una o più ruote motrici.

Il reinserimento è automatico quando cessa l’azione del sistema ABS.

Su tutti i veicoli della gamma il sistema è a tre canali, due sulle ruote anteriori e uno sul ponte posteriore, ad eccezio-

ne dei veicoli a 3 assi in cui il sistema è a quattro canali.

La centralina ha il compito di elaborare i segnali provenienti dai sensori giri ruote e di pilotare opportunamente

le elettrovalvole dell’impianto in modo da evitare il bloccaggio delle ruote durante la frenata.

L’elaborazione dei segnali è attuata da un microprocessore che determina i valori di accelerazione e decelerazione

delle diverse ruote ed effettua la combinazione logica dei vari segnali di regolazione.

Nel caso che venga rilevata una anomalia la centralina provvede ad escludere automaticamente l’intero sistema

ABS, lasciando però in efficienza il sistema frenante tradizionale, e ad informare il conducente mediante l’accensione
dell’apposita spia sul cruscotto.

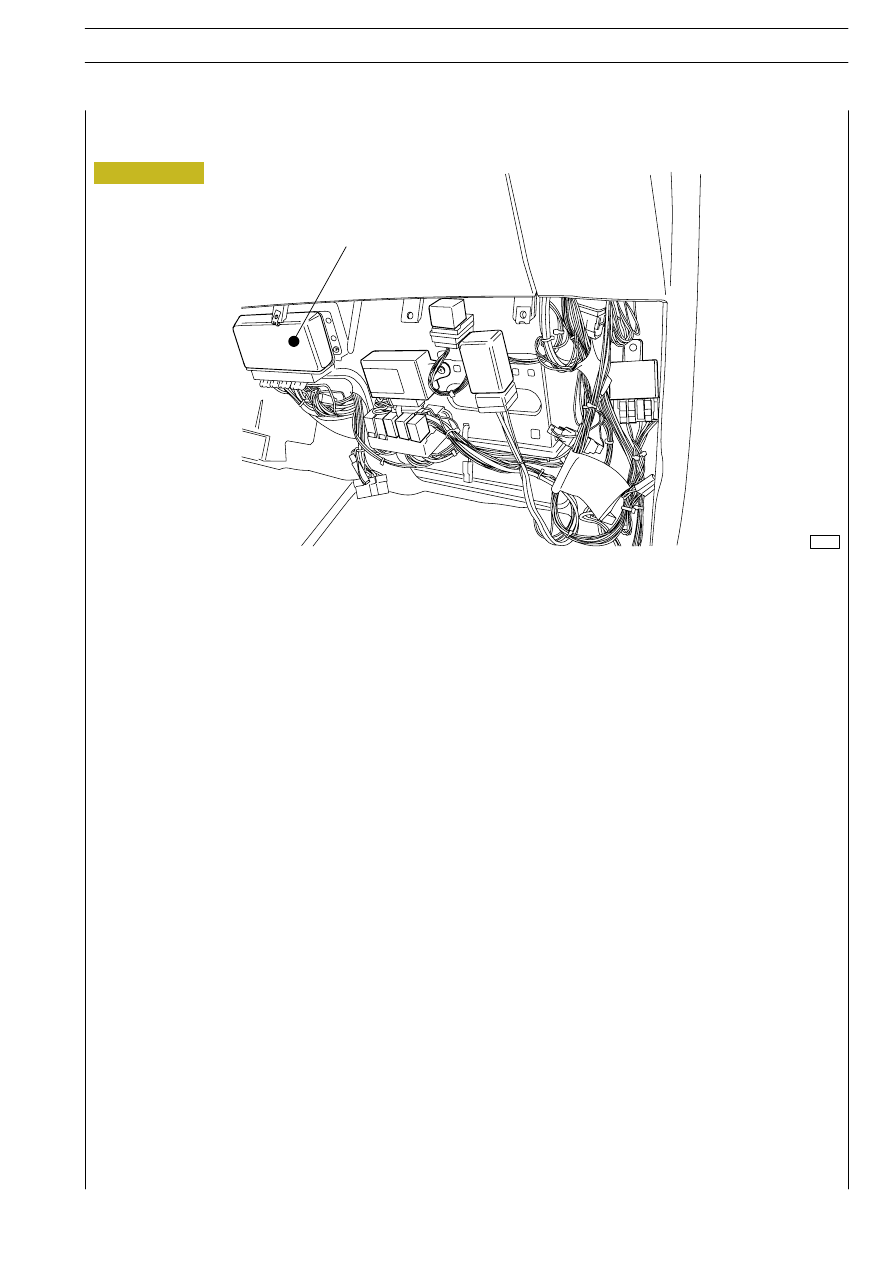

A

A. Centralina elettronica ABS

Figura 34

84591

III.28

SISTEMI ELETTRONICI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

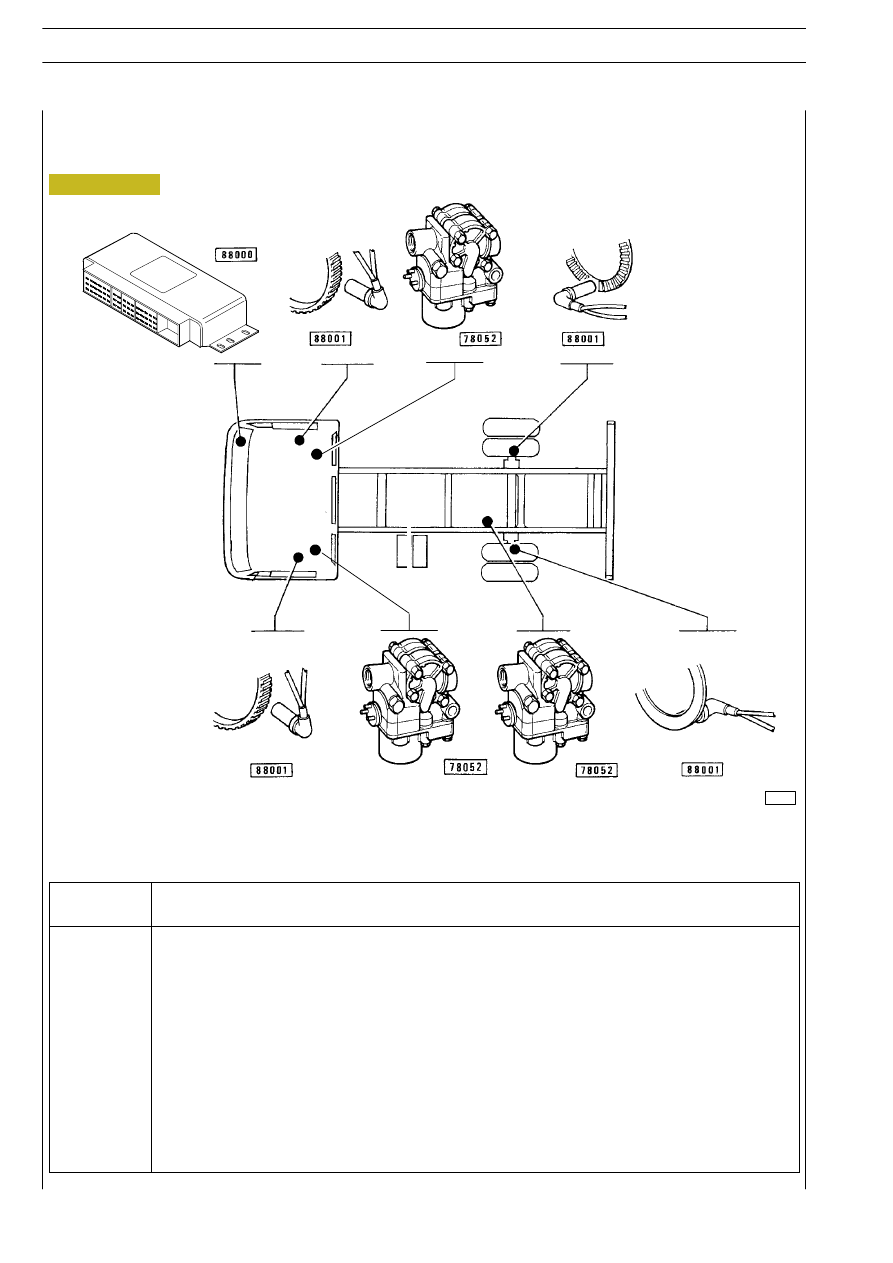

ABS (6 - 10 ton)

Ubicazione componenti su veicolo (impianto elettrico)

Codice

componenti

Descrizione

78052

Elettrovalvola per ABS

88000

Centralina elettronica per impianto ABS

88001

Sensore per impianto ABS

Figura 35

8241

SISTEMI ELETTRONICI

III.29

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

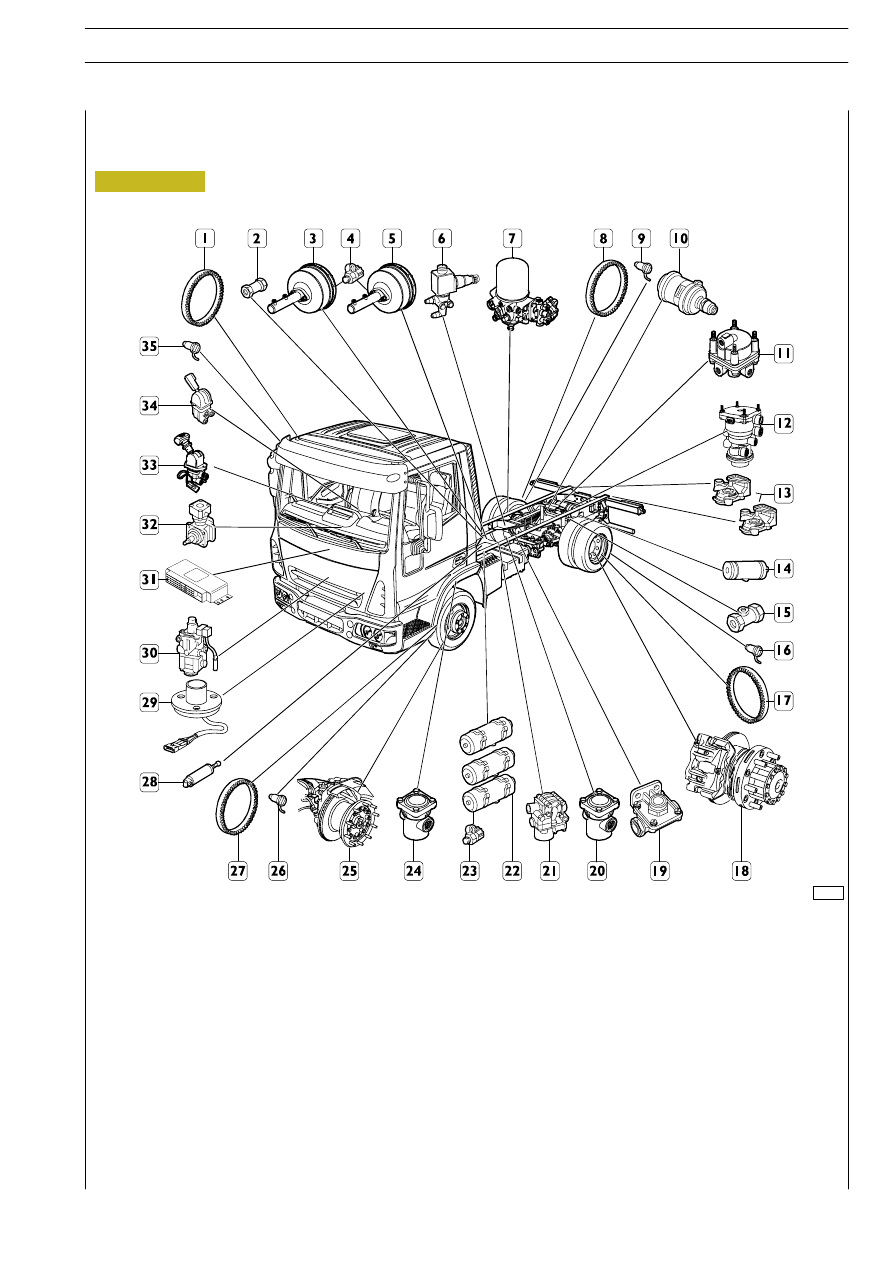

ABS (6 - 10 ton)

Ubicazione componenti su veicolo (Impianto pneumoidraulico)

1. Ruota fonica - 2. Valvola di ritenuta - 3. Convertitore pneumoidraulico - 4. Presa di controllo pressione -

5. Convertitore pneumoidraulico - 6. Elettrovalvola freno motore - 7.A.P.U. - 8. Ruota fonica - 9. Sensore giri

ruote - 10. Cilindro a molla - 11. Valvola potenziatrice - 12. Servodistributore a triplo comando - 13. Testa d’ac-

coppiamento - 14. Serbatorio frenatura di stazionamento + rimorchio - 15. Presa di controllo pressione idraulica -

16. Sensore giri ruote - 17. Ruota fonica - 18. Complessivo freno a disco posteriore - 19. Valvola di scarico rapido

- 20 Riduttore di pressione - 21. Valvola elettropneumatica - 22. Serbatoio aria - 23. Presa di controllo pressione -

24. Riduttore di pressione - 25. Complessivo freno a disco anteriore - 26. Sensore giri ruote -

27. Ruota fonica - 28. Cilindro operatore freno motore - 29. Pulsante di comando freno motore - 30. Distributore

duplex - 31. Centralina elettronica ABS - 32. Compressore monocilindrico - 33. Distributore freno di staziona-

mento - 34. Distributore comando rallentamento rimorchio (optional) - 35. Sensore giri ruote.
