COMPONENTI PRINCIPALI

II.1

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

Componenti principali

Pagina

PLANCIA PORTASTRUMENTI

3

. . . . . . . . . . . . .

PLANCIA CENTRALE

4

. . . . . . . . . . . . . . . . . . . .

INSTRUMENT CLUSTER

6

. . . . . . . . . . . . . . . . . .

VERSIONI DISPONIBILI

8

. . . . . . . . . . . . . . . . . . .

INDICATORI OTTICI SU CLUSTER

9

. . . . . . . . .

INDICATORI DI AVARIA SU DISPLAY

10

. . . . . . .

EVENTI DI “POP-UP”

12

. . . . . . . . . . . . . . . . . . . . .

PIN-OUT

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

UNITÀ CENTRALE DI INTERCONNESSIONE

14

COMPLESSIVO TELERUTTORI

15

. . . . . . . . . . . . .

COMPLESSIVO FUSIBILI

16

. . . . . . . . . . . . . . . . . .

COMPLESSIVO CONNETTORI

18

. . . . . . . . . . . .

DEVIOGUIDA

25

. . . . . . . . . . . . . . . . . . . . . . . . . .

UBICAZIONE CENTRALINE

26

. . . . . . . . . . . . . . .

BODY CONTROLLER

27

. . . . . . . . . . . . . . . . . . . .

PIN-OUT CONNETTORI

32

. . . . . . . . . . . . . . . . .

PASSAPARETE

33

. . . . . . . . . . . . . . . . . . . . . . . . . .

CONNETTORI DIAGNOSI

39

. . . . . . . . . . . . . . . .

TACHIGRAFO

41

. . . . . . . . . . . . . . . . . . . . . . . . . .

II.2

COMPONENTI PRINCIPALI

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

COMPONENTI PRINCIPALI

II.3

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

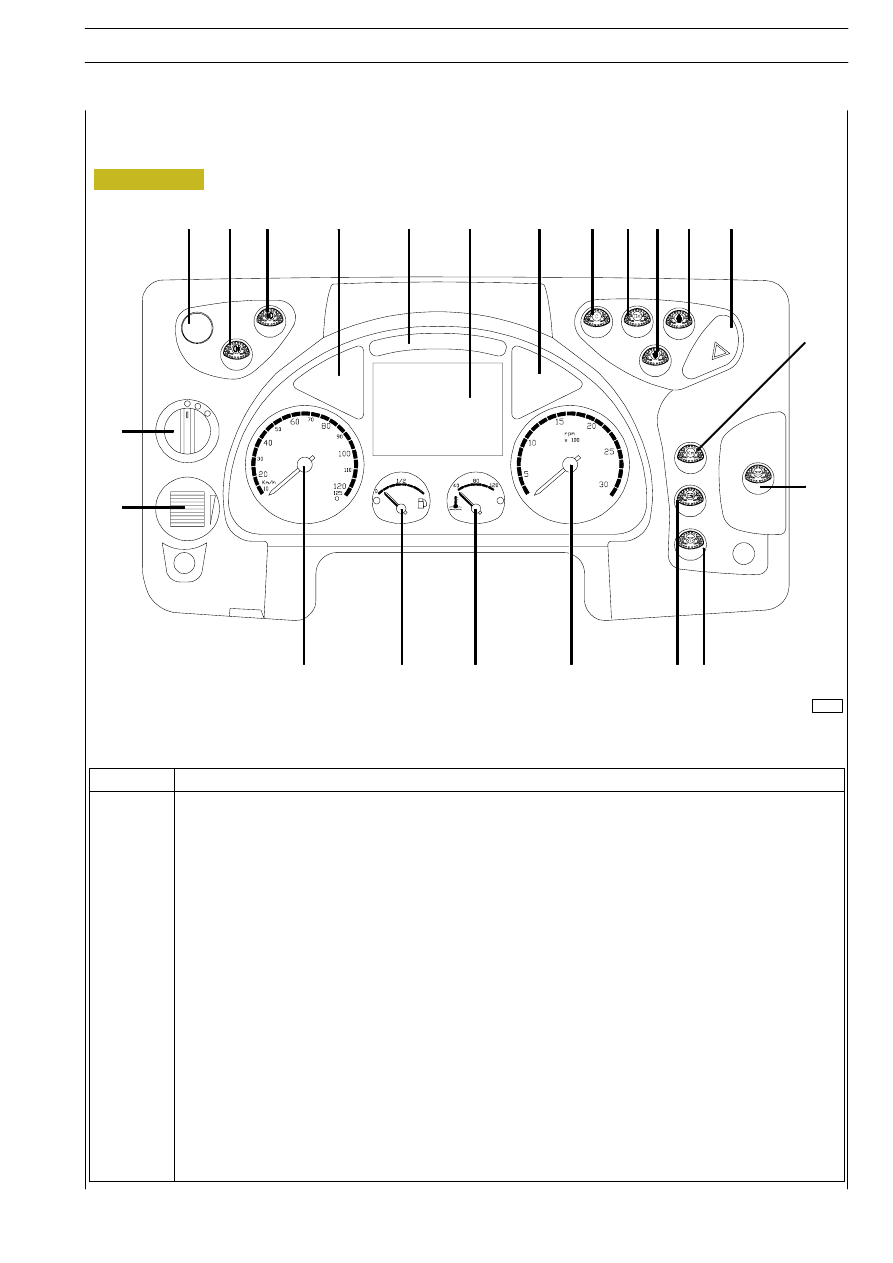

Plancia portastrumenti

Rif.

Descrizione

1

Contagiri

2

Indicatore di temperatura liquido refrigerante motore

3

Indicatore livello combustibile

4

Visualizzatore per tachigrafo

5

Comando assetto proiettori

6

Interruttore luci esterne

7

Tappo

8

Interruttore inserzione fendinebbia

9

Interruttore inserzione retronebbia

10

Gruppo indicatori ottici

11

Gruppo indicatori ottici

12

Visualizzatore (display)

13

Gruppo indicatori ottici

14

Interruttore uscita menù display

15

Interruttore attivazione menù display

16

Interruttore menù -

17

Interruttore menù +

18

Interruttore inserzione luci d’emergenza

19

Interruttore limitatore di velocità

20

Interruttore luce interna (spostato in plancia centrale in presenza di manettino retarder)

21

Interruttore plafoniera illuminazione interna (presente solo su cabina lunga)

22

Inserimento TGC (se presente)

7

8

9

10

11

12

13

14

15

18

16

17

4

3

2

1

22 21

5

6

20

19

79480

Figura 1
