Iveco EuroCargo (DA 6 A 26 t) Electrical Manuale - parte 6

I.12

GENERALITÀ

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

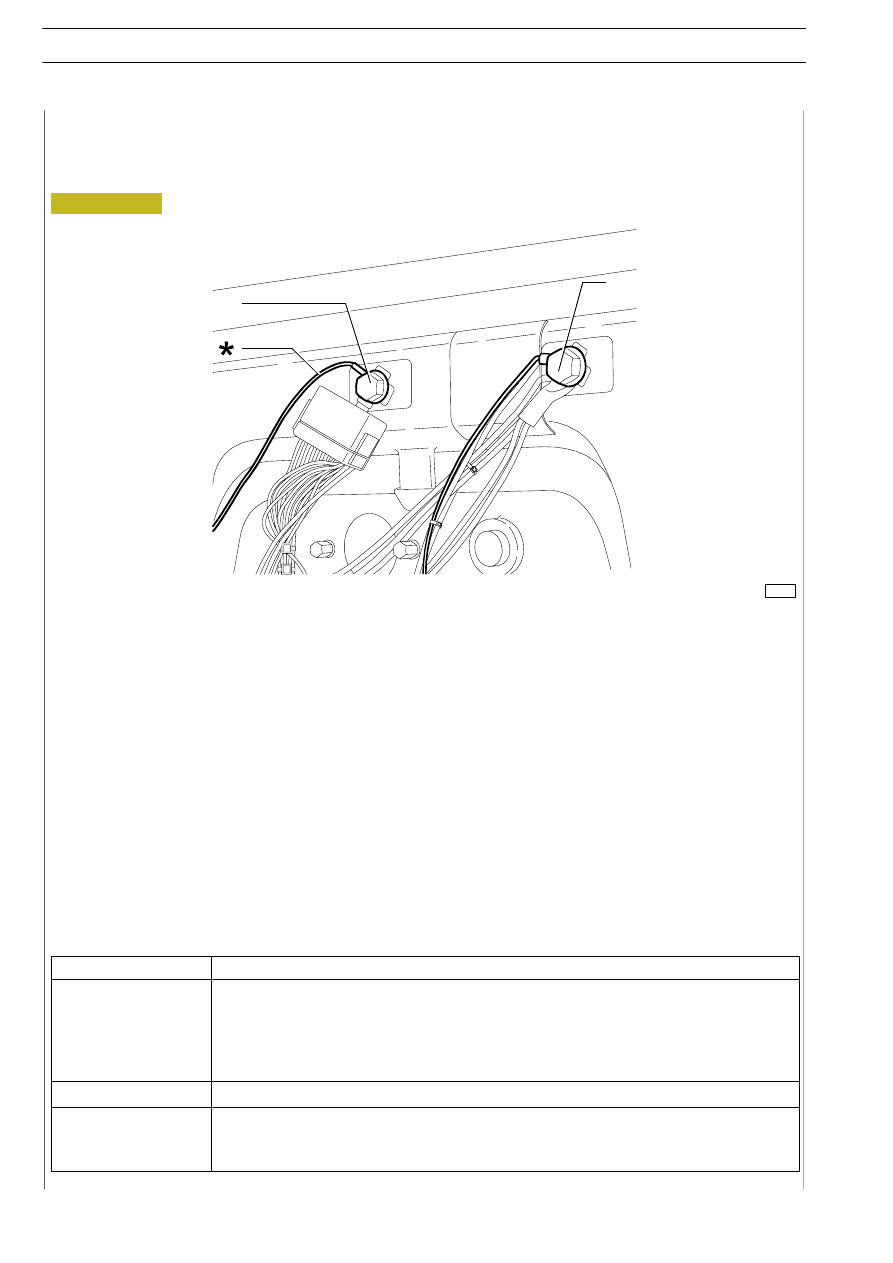

Punti di massa dietro Body Controller

Sul punto di massa M2 è collegato DIRETTAMENTE il cavo di massa (*) proveniente dal BODY CONTROLLER.

Punto di massa

Descrizione

M2

Teleruttore luci allestitori. Teleruttori alimentazione +15 per connettore diagnosi. Massa
cavo padiglione. Interuttore inserzione marce lente. Resistenza per ABS. Interruttore su
montate destro. Illuminazione vano portacenere. Centralina di interconnessione (I) (F).
Connettore allestitori. Teleruttore fendinebbia. Centralina ABS (I). Commutatore freno
motore. Elettroriscaldatore.

*

Body Controller

S

Connettore diagnosi 30 poli. Immobilizer. ABS (I)

M2

85559

Figura 10

GENERALITÀ

I.13

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

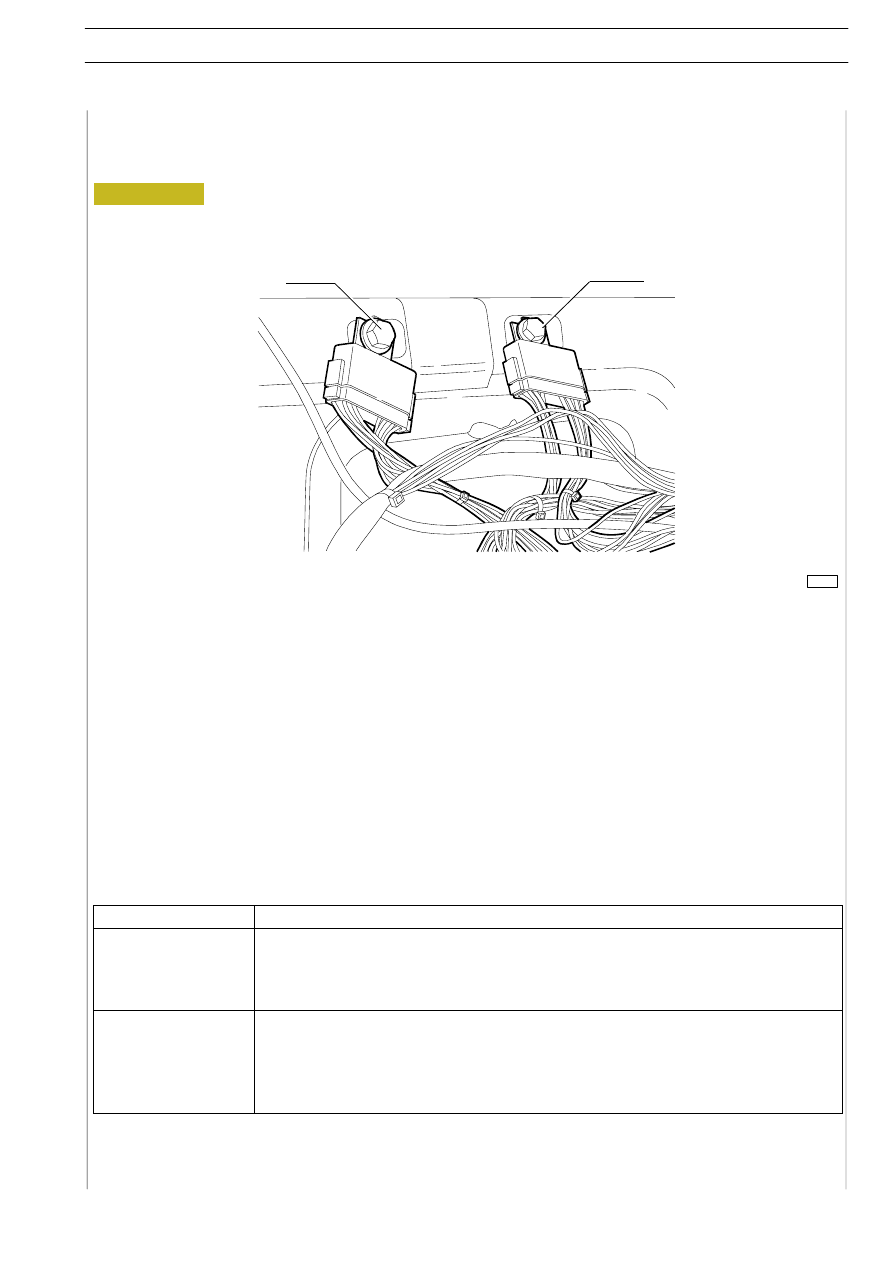

Punti di massa dietro Cluster

Punto di massa

Descrizione

M1

Plafoniera interna. Pulsante “MENU SU”. Pulsante “MENU GIU”. Pulsante “MENU G”.
Pulsante “MENU OK”. Interruttore retronebbia. Comando assetto proiettori. Interrut-
tore fendinebbia. Commutatore luci interne. Interruttore luci di emergenza. Cluster
(A19).

M3

Interruttore su montante sinistro. Massa cavo pavimento. Devioguida (B)/(A)/(C). Cruise
Control (comando). Interruttore segnalazione frizione inserita.

M1

M3

85558

Figura 11

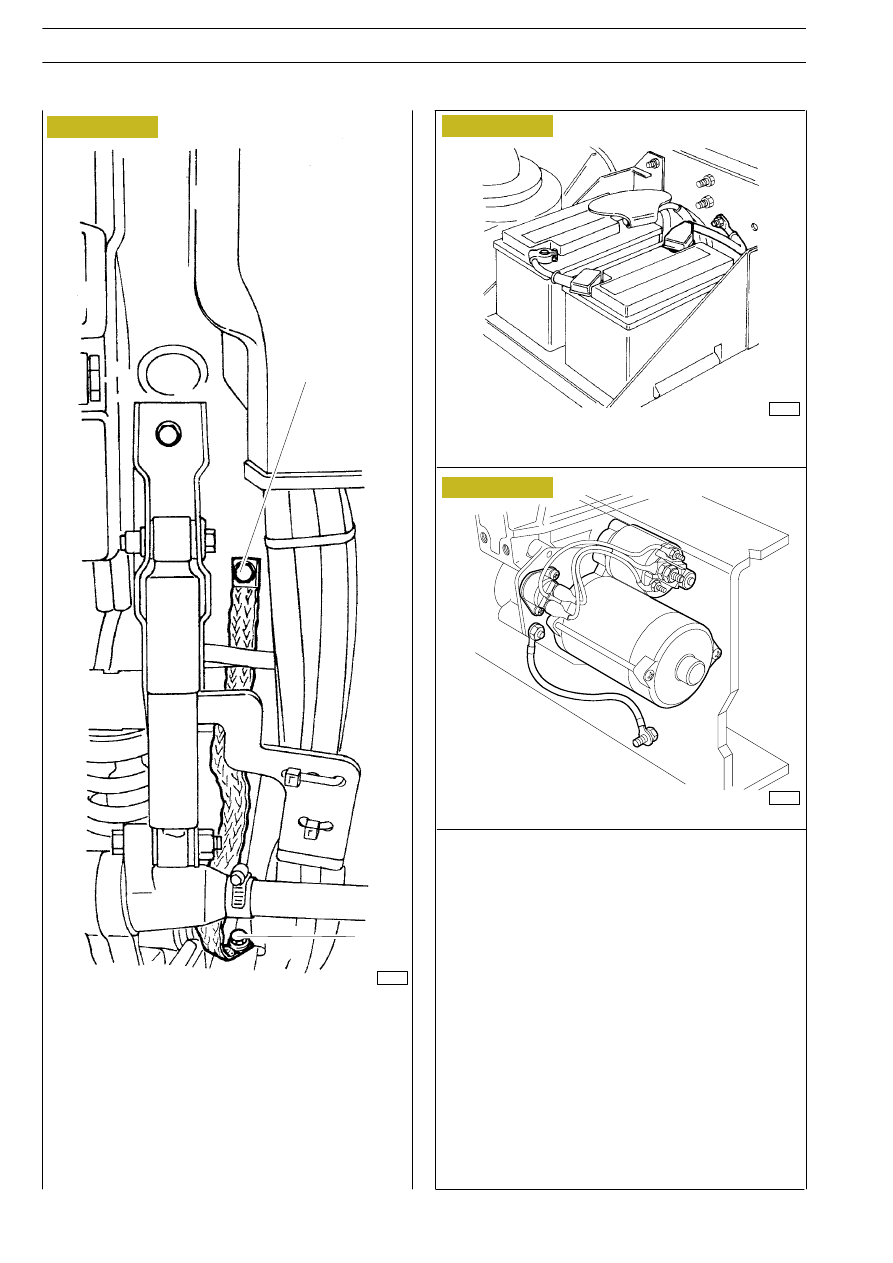

M6

Punto di massa batterie sul longherone sinistro (M6)

Punto di massa motorino di avviamento (M8)

M8

T2

T1

Treccia di equipotenzialità

50361

Figura 12

50358

Figura 13

Figura 14

50354

I.14

GENERALITÀ

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

GENERALITÀ

I.15

E

URO

C

ARGO

T

ECTOR 6-26 TON

Base - Febbraio 2003

Print 603.93.183

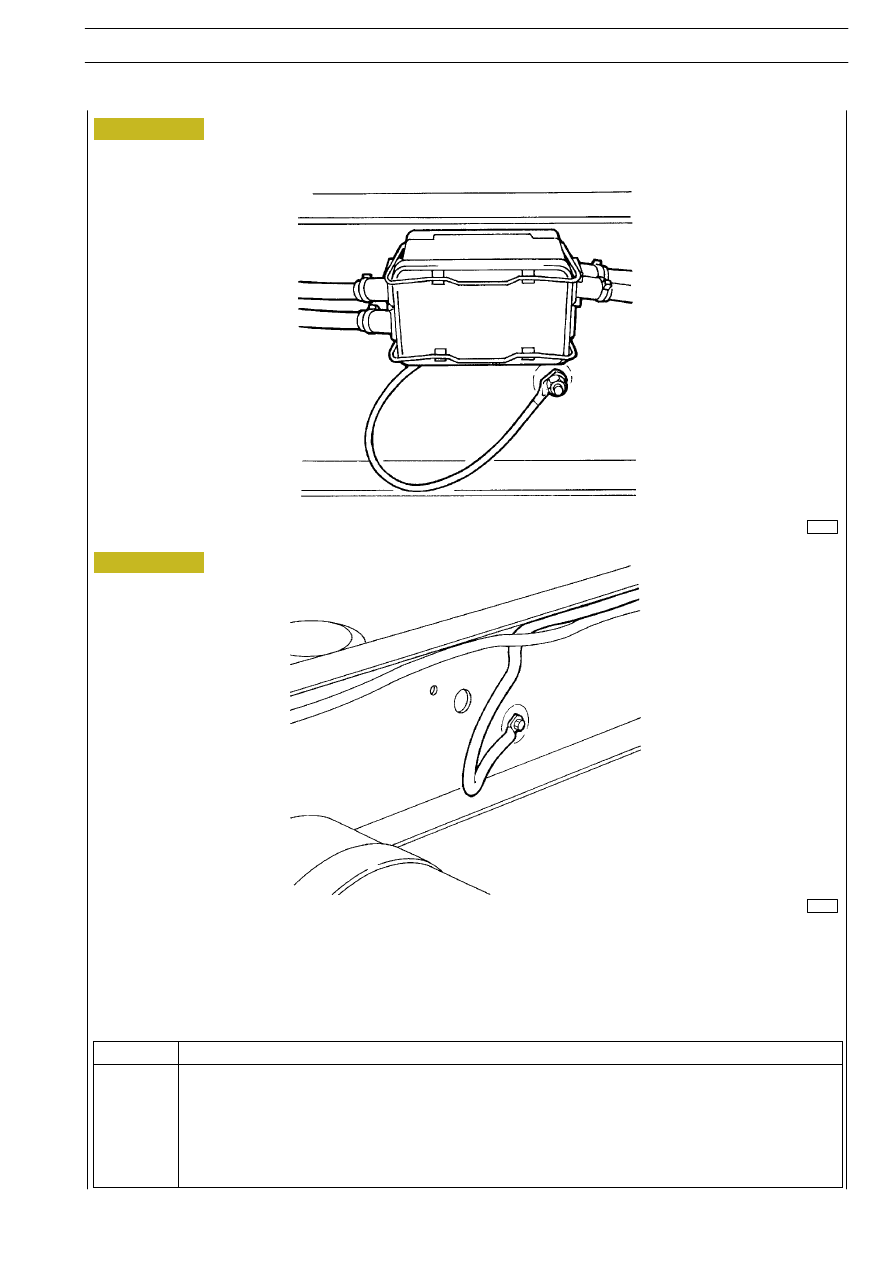

Rif.

Ubicazione

M5

Punto di massa su longherone sinistro (posteriore)

M7/M9

Punti di massa su logherone sinistro (anteriore)

M5

M7/M9

50362

Figura 15

Figura 16

50360
