Грузовик Iveco Stralis. Руководство - часть 378

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.129

Поз.

Описание

1

Обратный êлапан с êонтролем давления

2

Рóчной êлапан сброса давления

3

Ресиверы пневмосистемы подвесêи

4

Клапан нереверсивный

5

Датчиê ãоризонтальноãо положения заднеãо моста, левый

6

Элеêтропневматичесêий распределитель заднеãо моста

7

Штóцер подачи сжатоãо воздóха

8

Пневматичесêие рессоры (сильфоны) левые, задний мост

9

Пневматичесêие рессоры (сильфоны) левые, задний мост

10

Пневматичесêие рессоры (сильфоны) правые, задний мост

11

Пневматичесêие рессоры (сильфоны) левые, задний мост

12

Датчиê ãоризонтальноãо положения заднеãо моста, левый

13

Выносной пóльт óправления

14

Выêлючатель для автоматичесêоãо выравнивания по ãоризонтали

15

Цепь элеêтропитания (от замêа зажиãания)

16

Плюс питания напрямóю от аêêóмóляторной батареи

17

30-êонтаêтный диаãностичесêий разъем

18

Связь по линии CAN

19

Элеêтронный блоê óправления

20

Датчиê ãоризонтальноãо положения переднеãо моста

21

Элеêтропневматичесêий распределитель переднеãо моста

22

Пневматичесêая рессора (сильфон) правая, передний мост

23

Пневматичесêая рессора (сильфон) левая, передний мост

24

Выêлючатель низêоãо давления (8 бар)

25

Датчиê давления

A

От APU (блоêа подãотовêи воздóха)

*

Опция

•

Тольêо для модифиêаций FP

„

Тольêо для модифиêаций 6 × 4

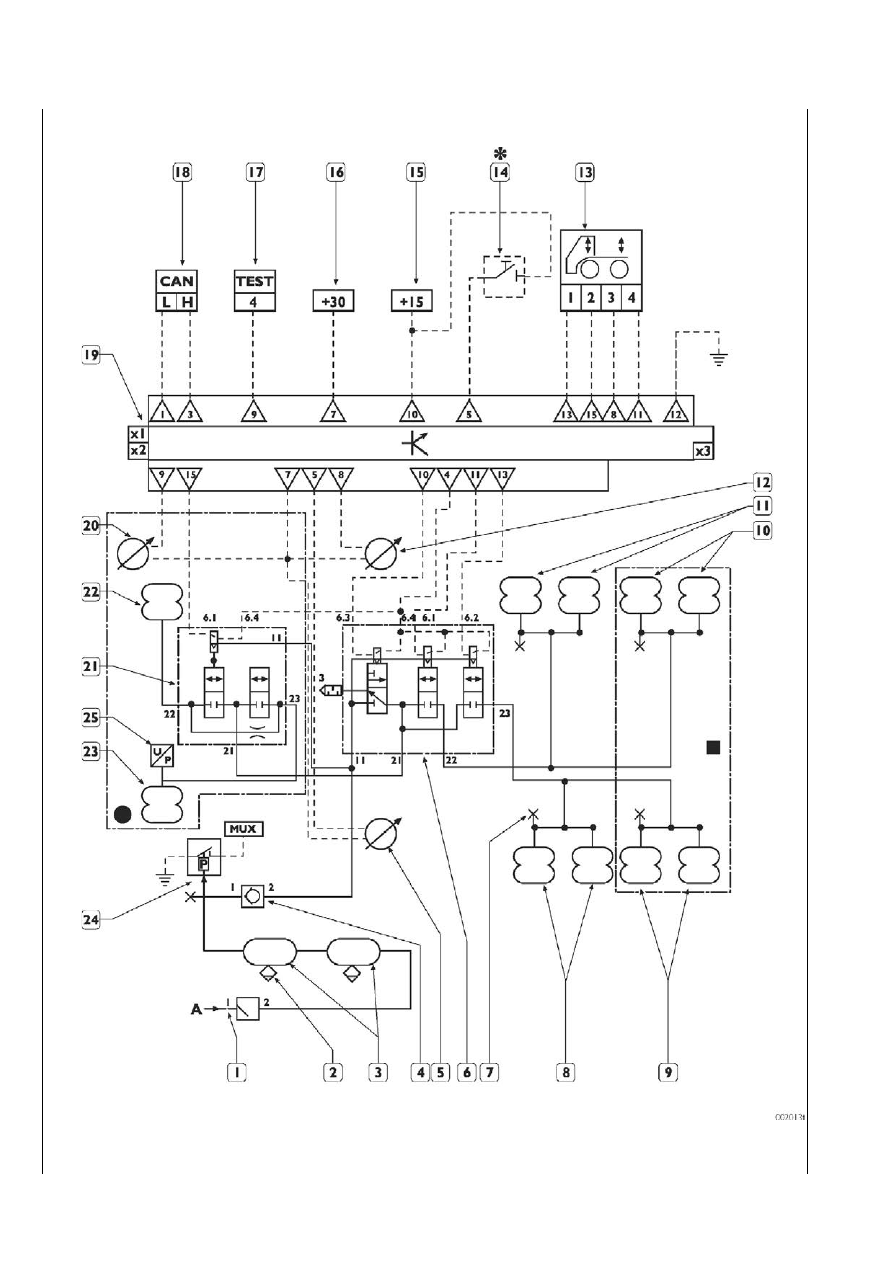

Схема передней и задней пневматической подвески
(тягачи 4

××××× 2 FР, кузовные автомобили 4 ××××× 2 P/FP и 6 ××××× 4 Р)

III.130 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.131

Поз.

Описание

1

Обратный êлапан с êонтролем давления

2

Ресиверы пневмосистемы подвесêи

3

Рóчной êлапан сброса давления

4

Клапан нереверсивный

5

Датчиê ãоризонтальноãо положения заднеãо моста, левый

6

Элеêтропневматичесêий распределитель

7

Датчиê давления пневмоподвесêи среднеãо моста, левый

8

Пневматичесêая рессора (сильфон) левая, средний мост

9

Пневматичесêие рессоры (сильфоны) левые, задний мост

10

Датчиê давления пневмоподвесêи заднеãо моста, левый

11

Датчиê давления пневмоподвесêи заднеãо моста, правый

12

Пневматичесêие рессоры (сильфоны) правые, задний мост

13

Пневматичесêая рессора (сильфон) правая, средний мост

14

Выносной пóльт óправления на левый датчиê ãоризонтальноãо положения заднеãо моста

15

Выêлючатель для автоматичесêоãо выравнивания автомобиля по ãоризонтали

16

Цепь элеêтропитания (от замêа зажиãания)

17

Плюс питания напрямóю от аêêóмóляторной батареи

18

30-êонтаêтный диаãностичесêий разъем

19

Связь по линии CAN

20

Элеêтронный блоê óправления

21

Датчиê давления среднеãо моста, правый

22

Датчиê ãоризонтальноãо положения заднеãо моста, правый

23

Выêлючатель низêоãо давления (8 бар)

24

Штóцер подачи сжатоãо воздóха

A

От APU (блоêа подãотовêи воздóха)

*

Опция

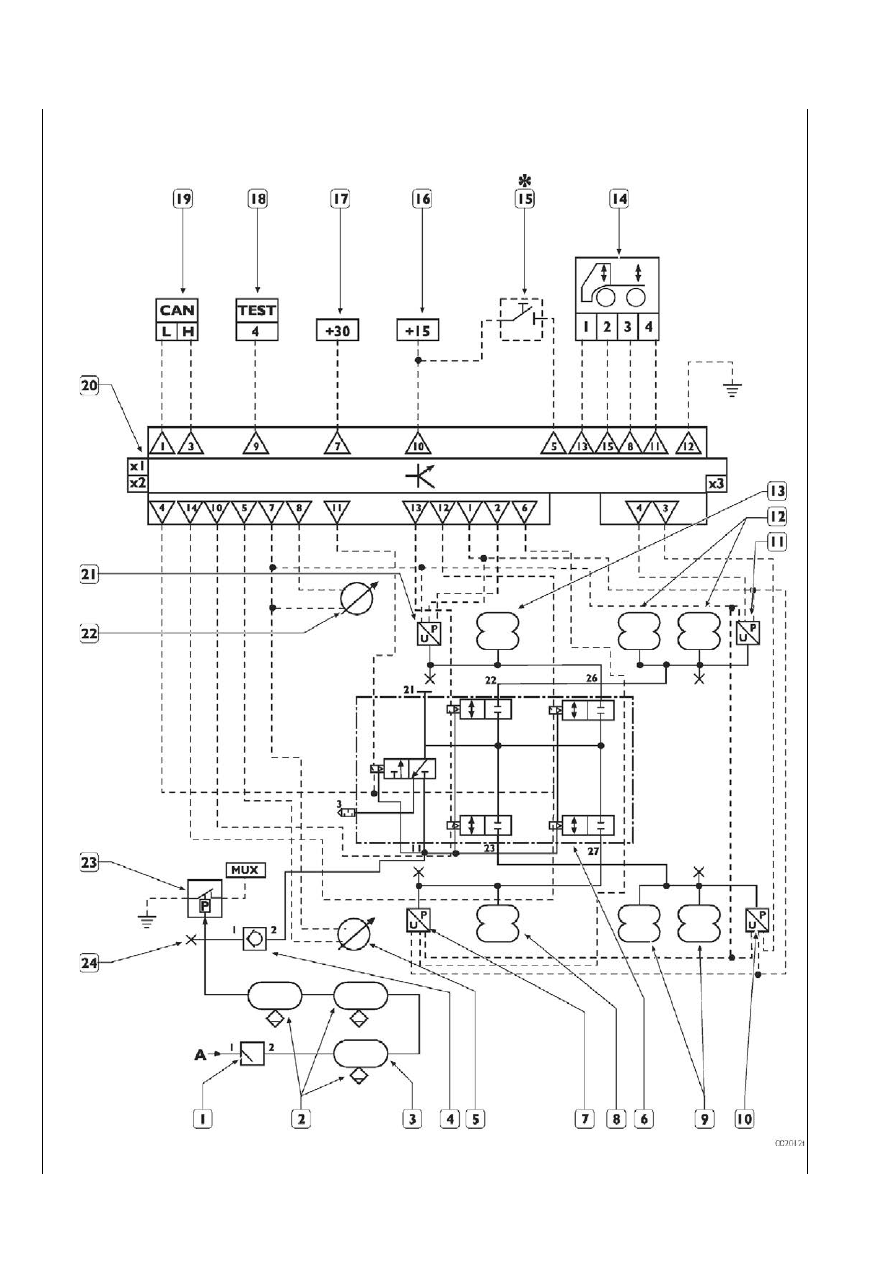

Схема задней пневматической подвески (тягачи, 6

××××× 2 Т ××××× Р)
