STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.133

Поз.

Описание

1

Выêлючатель низêоãо давления (8 бар)

2

Штóцер подачи сжатоãо воздóха

3

Клапан нереверсивный

4

Датчиê ãоризонтальноãо положения заднеãо моста, левый

5

Датчиê давления в пневмосистеме заднеãо моста, левый

6

Обратный êлапан с êонтролем давления

7

Ресиверы пневмосистемы подвесêи

8

Рóчной êлапан сброса давления

9

Пневматичесêие рессоры (сильфоны) левые, задний мост

10

Элеêтропневматичесêий распределитель заднеãо моста

11

Пневматичесêая рессора (сильфон) левая, дополнительный мост

12

Датчиê давления дополнительноãо моста, левый

13

Пневматичесêая рессора (сильфон) подъемноãо óстройства дополнительноãо моста

14

Датчиê давления в пневмосистеме подъемноãо óстройства дополнительноãо моста

15

Нереверсивный êлапан повторноãо забора воздóха

16

Датчиê давления дополнительноãо моста, правый

17

Пневматичесêая рессора (сильфон) правая дополнительноãо моста, датчиê давления правый заднеãо моста

18

Пневматичесêие рессоры (сильфоны) правые, задний мост

19

Выносной пóльт óправления

20

Выêлючатель для автоматичесêоãо выравнивания по ãоризонтали

21

Цепь элеêтропитания (от замêа зажиãания)

22

Плюс питания напрямóю от аêêóмóляторной батареи

23

30-êонтаêтный диаãностичесêий разъем

24

Связь по линии CAN

25

Элеêтронный блоê óправления

26

Датчиê ãоризонтальноãо положения заднеãо моста, правый

27

Датчиê ãоризонтальноãо положения переднеãо моста

28

Пневматичесêая рессора (сильфон) правая, передний мост

29

Датчиê давления заднеãо моста, правый

30

Элеêтропневматичесêий распределитель переднеãо моста

31

Пневматичесêая рессора (сильфон) левая, передний мост

32

Датчиê давления переднеãо моста

A

От APU (блоêа подãотовêи воздóха)

*

Опция

•

Тольêо для модифиêаций FP

„

Тольêо для модифиêаций PT-FT

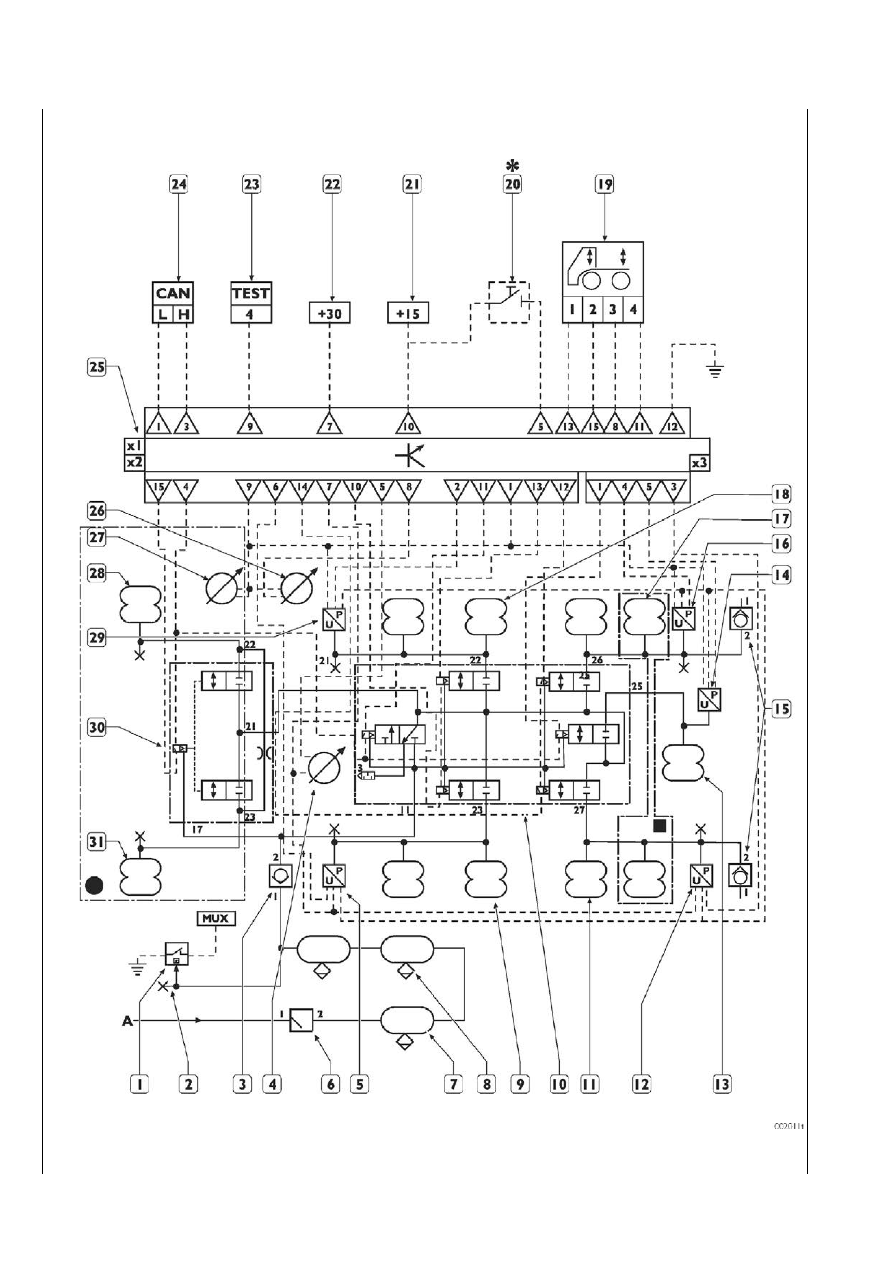

Схема передней и задней пневматической подвески (кузовные автомобили 6

××××× 2 P$FP$PS$FS$PT$FT)

III.134 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.135

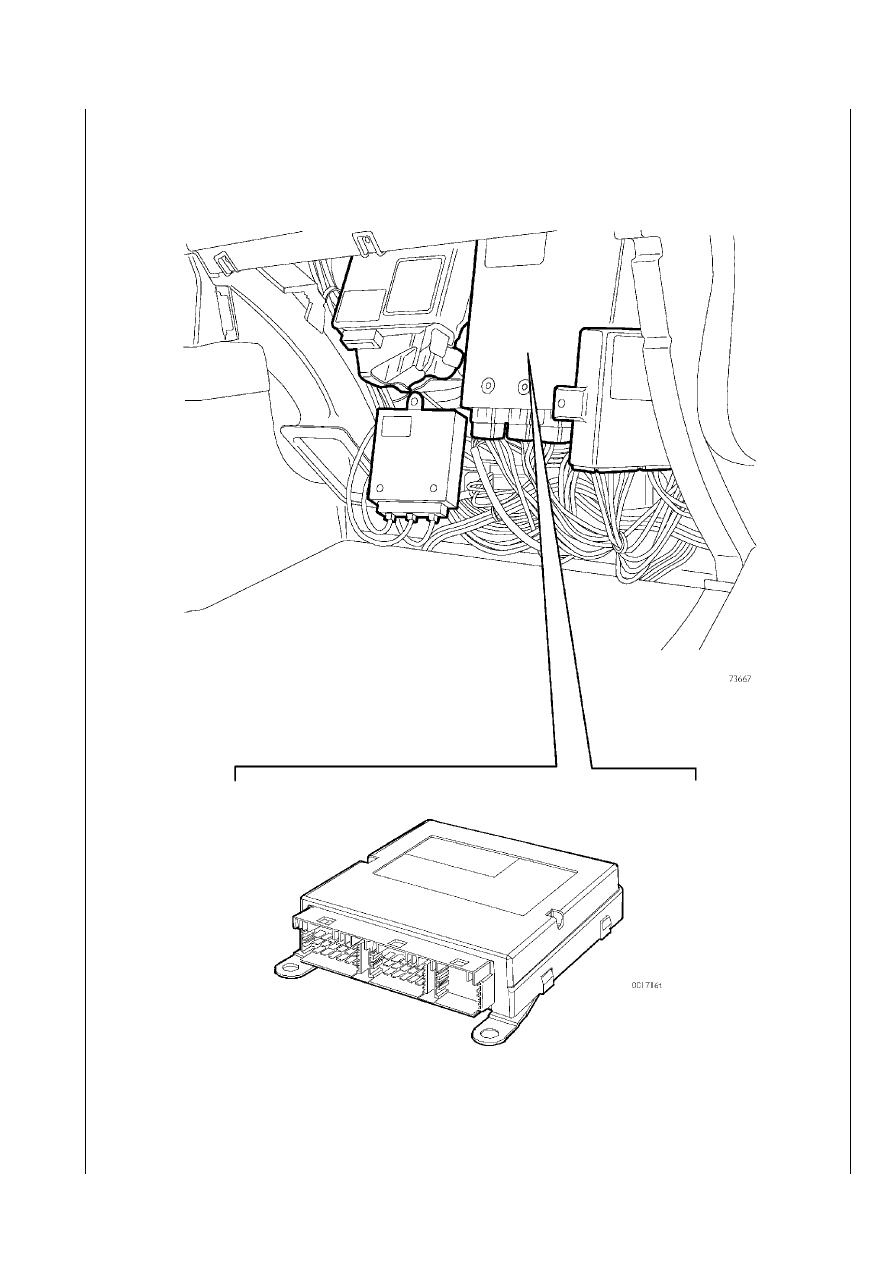

ЭБУ ECAS

Производитель

WABCO

Напряжение питания

18...30 В пост. тока

Рабочий диапазон температуры

–40°C...75 °C

ЭБУ ECAS

III.136 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

ЭБУ ECAS задней пневматической подвески (тягачи, 4

××××× 2 Р)

Разъем Х1

Контаêт Провод

Назначение

1

ЗЕЛЕНЫЙ Линия CAN «L»

2

—

—

3

БЕЛЫЙ Линия CAN «H»

4

—

—

5

8445

Плюс от êнопêи рóчноãо выравнивания по ãоризонтали (Опция)

6

—

—

7

7440

Плюс питания напрямóю от аêêóмóляторной батареи

8

6402

Линия обмена данными с пóльтом óправления (êонтаêт 3)

9

2294

Линия K на диаãностичесêий разъем (êонтаêт 4)

10

8810

Плюс элеêтропитания (от замêа зажиãания)

11

6403

Линия обмена данными с пóльтом óправления (êонтаêт 4)

12

0000

Масса

13

8810

Плюс элеêтропитания пóльта óправления (êонтаêт 1)

14

—

—

15

0402

Минóс на пóльт óправления (êонтаêт 2)

16

—

—

17

—

—

18

—

—

Разъем X2

Контаêт Провод

Назначение

1

—

—

2

—

—

3

—

—

4

9400

Плюс на элеêтроêлапан заднеãо моста(êонтаêт 2)

5

—

—

6

—

—

7

0400

Минóс на датчиê выравнивания по ãоризонтали (êонтаêт 2)

8

5421

Плюс на датчиê выравнивания по ãоризонтали (êонтаêт 1)

9

—

—

10

—

—

11

9423

Минóс на питающий элеêтроêлапан (êонтаêт 1)

12

—

—

13

9424

Минóс на óправляющий элеêтроêлапан положения задней части рамы (êонтаêт 3)

14

—

—

15

—

—
