STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

III.126/1

Редакция — Апрель 2002 г.

III.126/2

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — Апрель 2002 г.

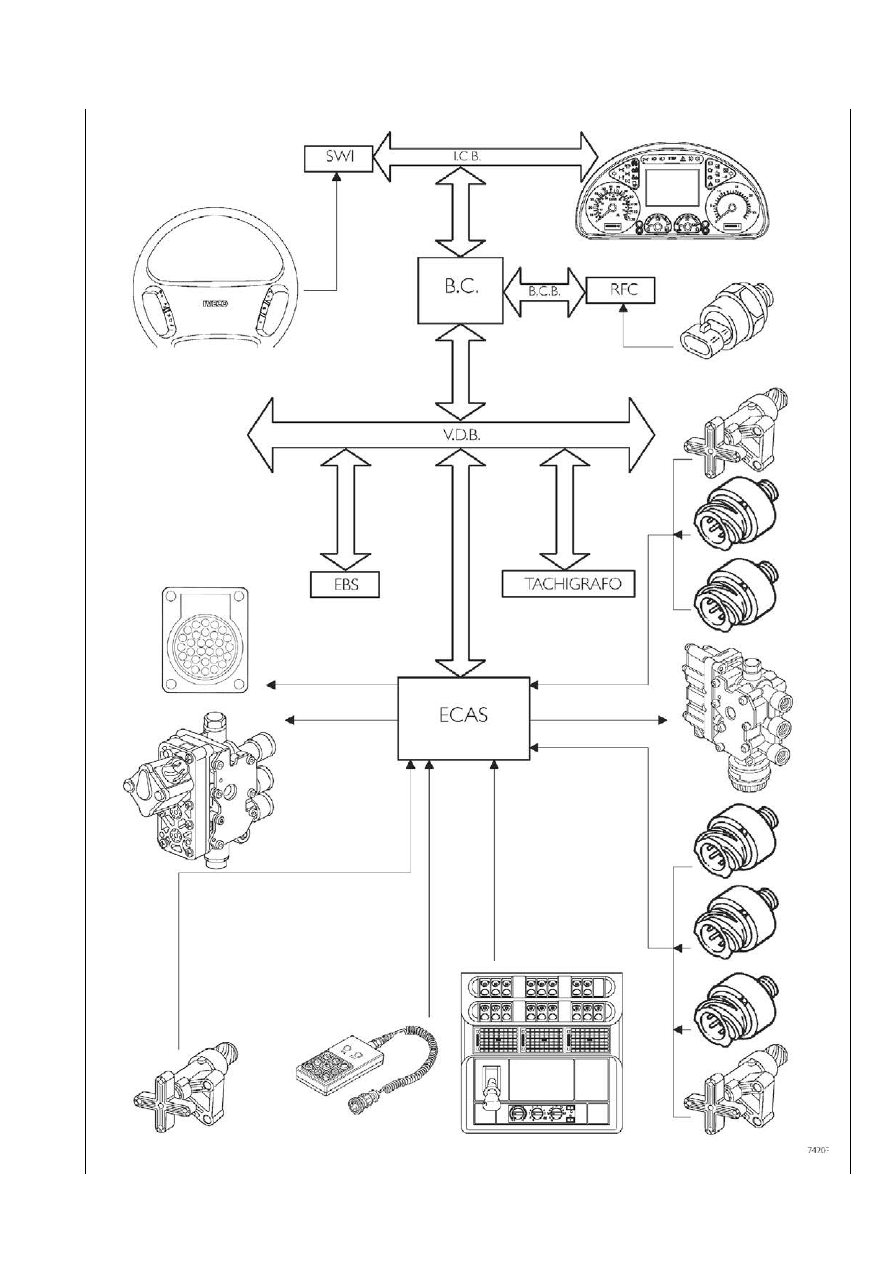

Поз.

Описание

Код

компонента

1

Рулевое колесо

—

2

Интерфейс рулевого управления (SWI)

86123

3

Бортовой компьютер

86116

4

Комбинация приборов

50005

5

Rear Frame Computer (блок электронного оборудования заднего контура)

86118

6

Датчик низкого давления

42200

7

Датчик уровня на правом заднем колесе

40046

8

Электронный тахограф

—

9

Датчик правого колеса ведущего моста

42381/А

10

Датчик левого колеса ведущего моста

42381/B

11

ЭБУ ECAS

86023

12

Блок электроклапанов заднего моста

—

13

Датчик подъема третьей оси

42389

14

Датчик давления в пневмоприводе третьей оси, правый

42382/А

15

Датчик давления в пневмоприводе третьей оси, левый

42382/B

16

Датчик горизонтального положения заднего моста, левый

40046/B

17

Выключатель устройства «облегчения трогания с места»

53030

17a

Выносной пульт подъемного устройства третьей оси

53309

18

Выносной пульт управления пневматической подвеской

85065

19

Датчик горизонтального положения переднего моста

40046/А

20

Блок электроклапанов переднего моста

78239

21

Диагностический разъем

72021

22

Электронный блок управления EBS

88005

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.127

Схемы пневматических подвесок

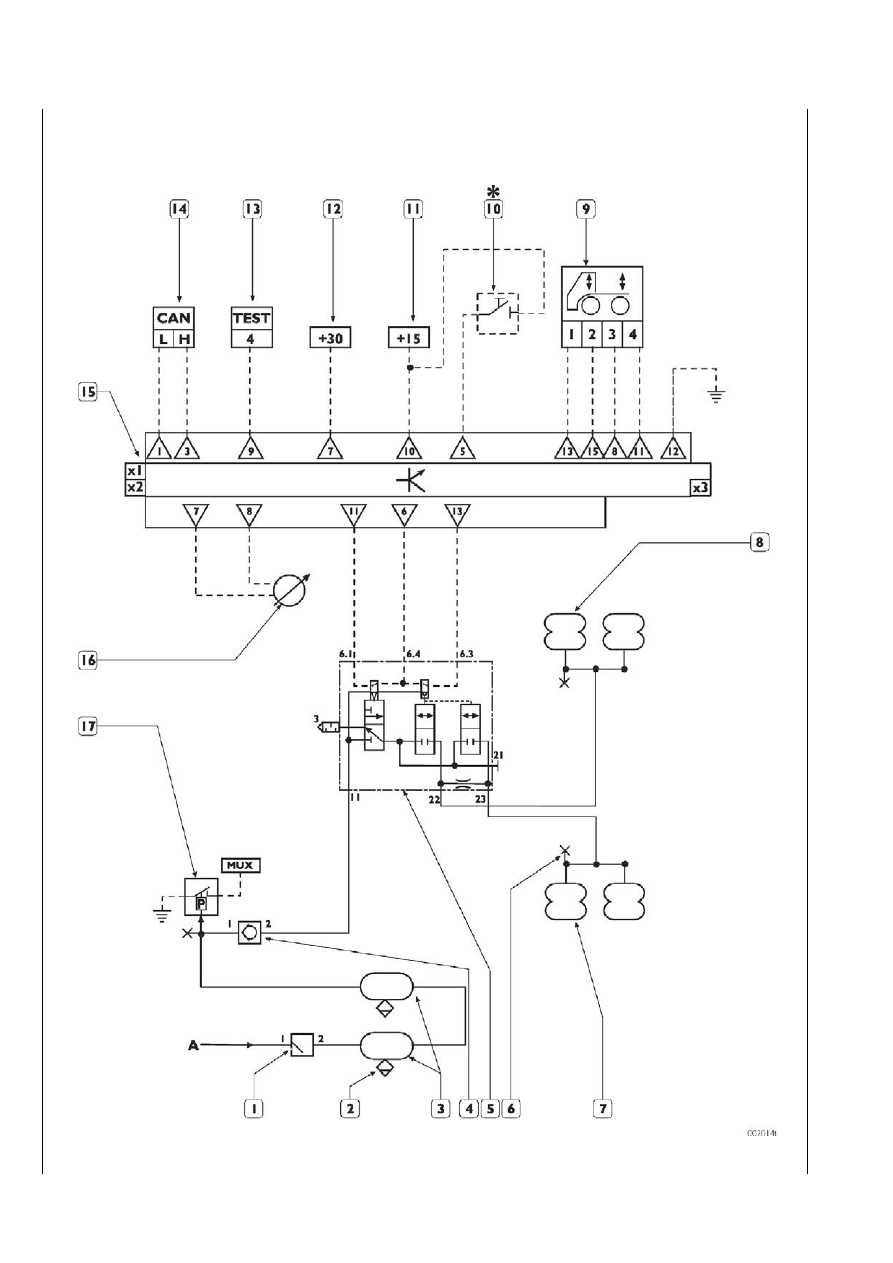

Схема задней пневматической подвески (тягачи, 4

××××× 2 Р)

Поз.

Описание

1

Обратный êлапан с êонтролем давления

2

Рóчной êлапан сброса давления

3

Ресиверы пневмосистемы подвесêи

4

Клапан нереверсивный

5

Элеêтропневматичесêий распределитель

6

Штóцер подачи сжатоãо воздóха

7

Пневматичесêие рессоры (сильфоны) левые, задний мост

8

Пневматичесêие рессоры (сильфоны) правые, задний мост

9

Выносной пóльт óправления

10

Выêлючатель для автоматичесêоãо выравнивания по ãоризонтали

11

Цепь элеêтропитания (от замêа зажиãания)

12

Плюс питания напрямóю от аêêóмóляторной батареи

13

30-êонтаêтный диаãностичесêий разъем

14

Связь по линии CAN

15

Элеêтронный блоê óправления

16

Датчиê ãоризонтальноãо положения

17

Выêлючатель низêоãо давления (8 бар)

A

От APU (блоêа подãотовêи воздóха)

*

Опция
