ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.111

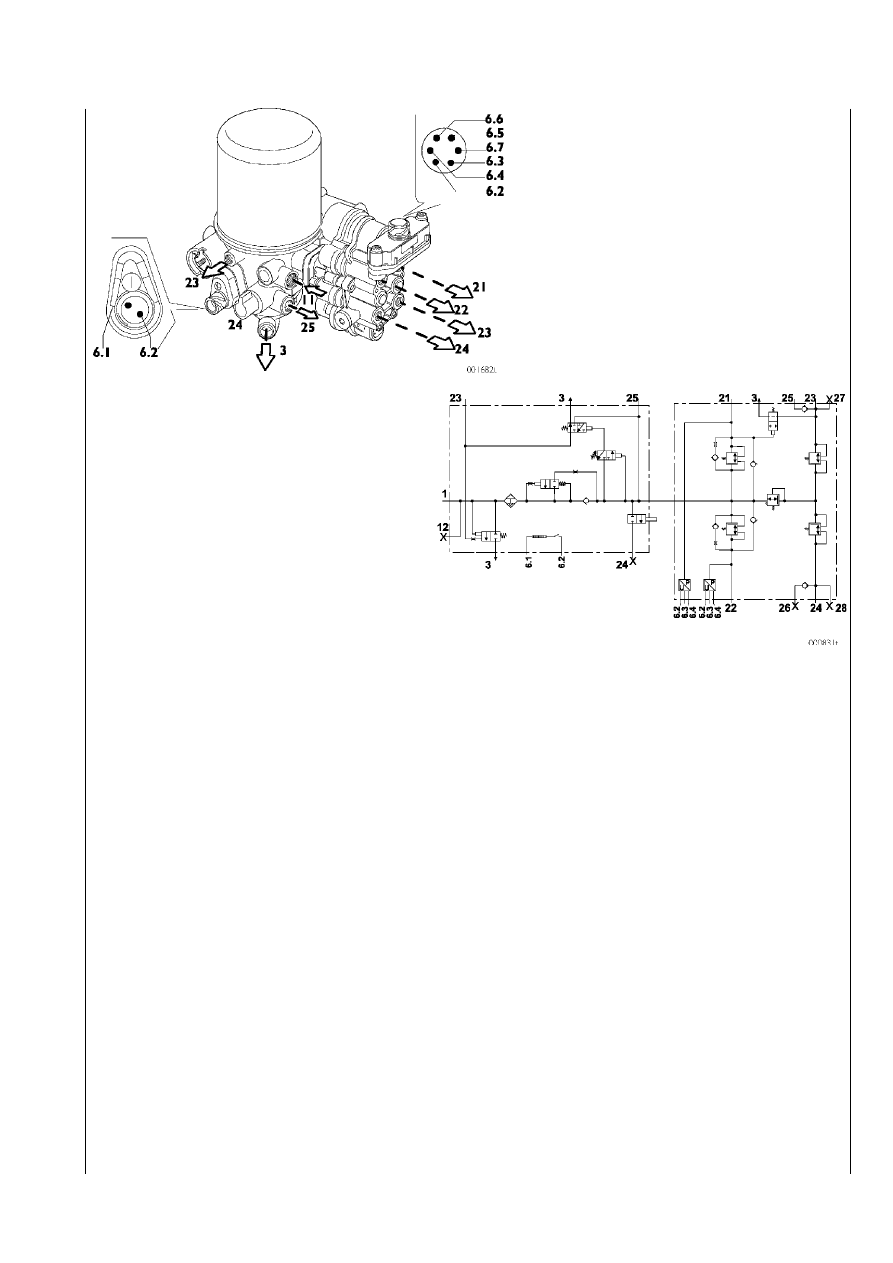

Разъемы пневматической системы

1

– Электрическая цепь питания компрессора

24 – Штуцер отбора давления

25 – Штуцер пневматической подвески 10,5 бар

23 – На компрессор для привода в режиме энергосбережения (ES)

3

– Сброс в атмосферу

21 – На ресивер заднего моста 10,5 бар

22 – На ресивер переднего моста 10,5 бар

23 – На ресивер стояночного тормоза и подкачки воздуха в пневмосистему прицепа и на ручной выключатель стояночного

тормоза 8,5 бар

24 – На ресивер потребителей 8,5 бар

Электрические разъемы осушителя воздуха

6.1 – Минус на термостатический нагревательный элемент

6.2 – Плюс на термостатический нагревательный элемент

Электрические разъемы четырехпозиционного предохранительного клапана

6.2 – Сигнал датчика давления воздуха в заднем контуре

6.3 – Положительная цепь питания

6.4 – Минус

6.5 – Сигнал датчика давления воздуха в переднем контуре

6.6 – Положительная цепь питания

6.7 – Минус

КОНСТРУКТИВНОЕ

ИСПОЛНЕНИЕ

ЭЛЕКТРИЧЕСКАЯ СХЕМА

III.112 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

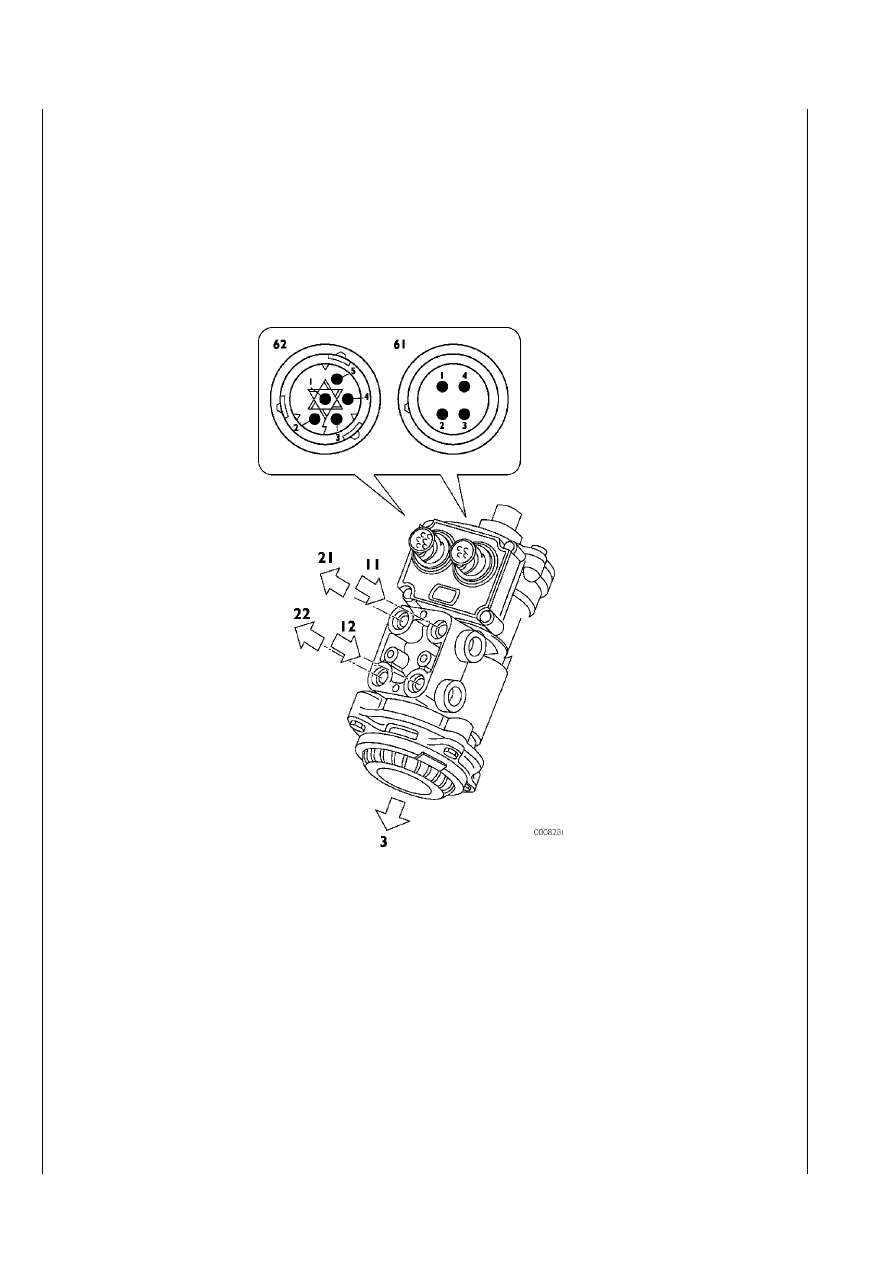

Дуплексный распределитель 78059

Распределитель коаксиальный без автоматического ограничителя, состоит из электрической и пневматической частей.

Электрическая часть представляет собой два выключателя и два датчика положения, которые передают значение требуемого
замедления на ЭБУ системы.

Сигналы дублируются для обеспечения максимальной надежности системы.

Пневматическая часть отвечает за распределение давления между пневмоконтуром переднего моста и сервораспределите>
лем пневмосистемы прицепа.

Соотношения давлений в контурах в обычном режиме поддерживается электронной системой управления, данное устройст>
во вступает в действие только в случае отказа электронных или электрических компонентов системы управления.

Разъемы пневматической системы

11 – Питание ресивера заднего моста

12 – Питание ресивера переднего моста

22 – Отвод на пропорциональный клапан управления пе>

реднего моста

3

– Выпускное отверстие

Электрические разъемы:

61.1

Плюс на датчик 1 (ЭБУ Х5 контакт 4)

61.2

Минус на датчик/выключатель

61.3

Минус от выключателя (ЭБУ Х5 контакт 6)

61.4

Сигнал от датчика 1 (ЭБУ Х5 контакт 4)

62.1

Плюс на датчик 2 (ЭБУ Х5 контакт 1)

62.2

Минус на датчик/выключатель

62.3

Минус от выключателя (ЭБУ Х 5 контакт 3)

62.4

Сигнал от датчика 1 (ЭБУ Х5 контакт 2)

62.5

Минус на реле стоп>сигналов

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.113

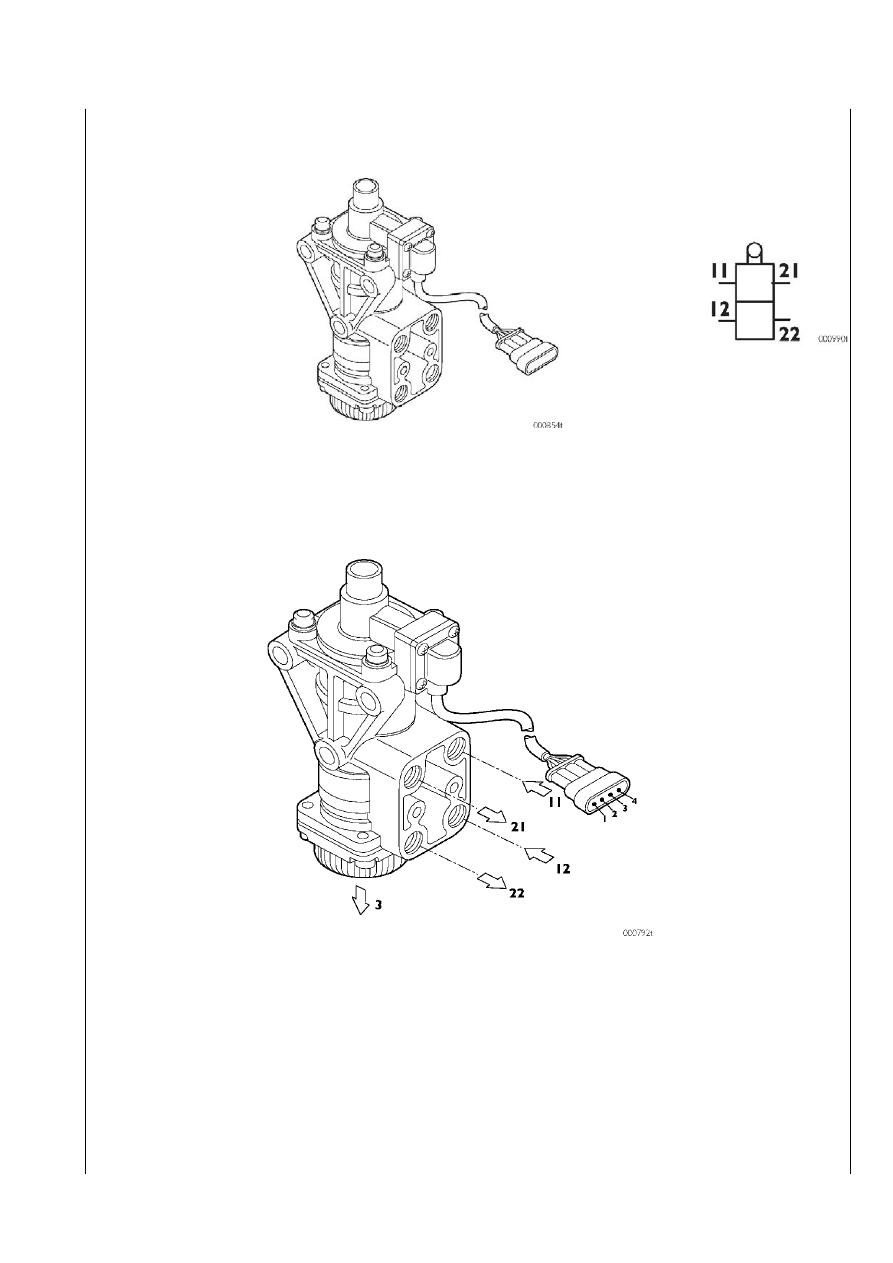

Дуплексный распределитель (системы АБС/EBL)

Распределитель коаксиальный без автоматического ограничителя, состоит из электрической и пневматической части.

Пневматическая часть отвечает за распределение давления между пневмоконтуром тормозов переднего/заднего моста и
сервораспределителем пневмосистемы тормозов прицепа.

Электрическая часть передает сигнал от торможении на ЭБУ EDC и на реле включения стоп>сигналов.

Разъемы пневматической системы:

11 – Питание от ресивера заднего моста

12 – Питание от ресивера переднего моста

21 – Отвод на пропорциональный клапан управления

заднего моста и на сервораспределитель пневмоси>
стемы тормозов прицепа.

22 – Отвод на клапан управления переднего моста

3

– Сброс в атмосферу

Электрические разъемы:

1

Плюс для стоп>сигналов/EDC

2

Плюс на входе

3

Плюс на EDC

4

Плюс на входе

III.114 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

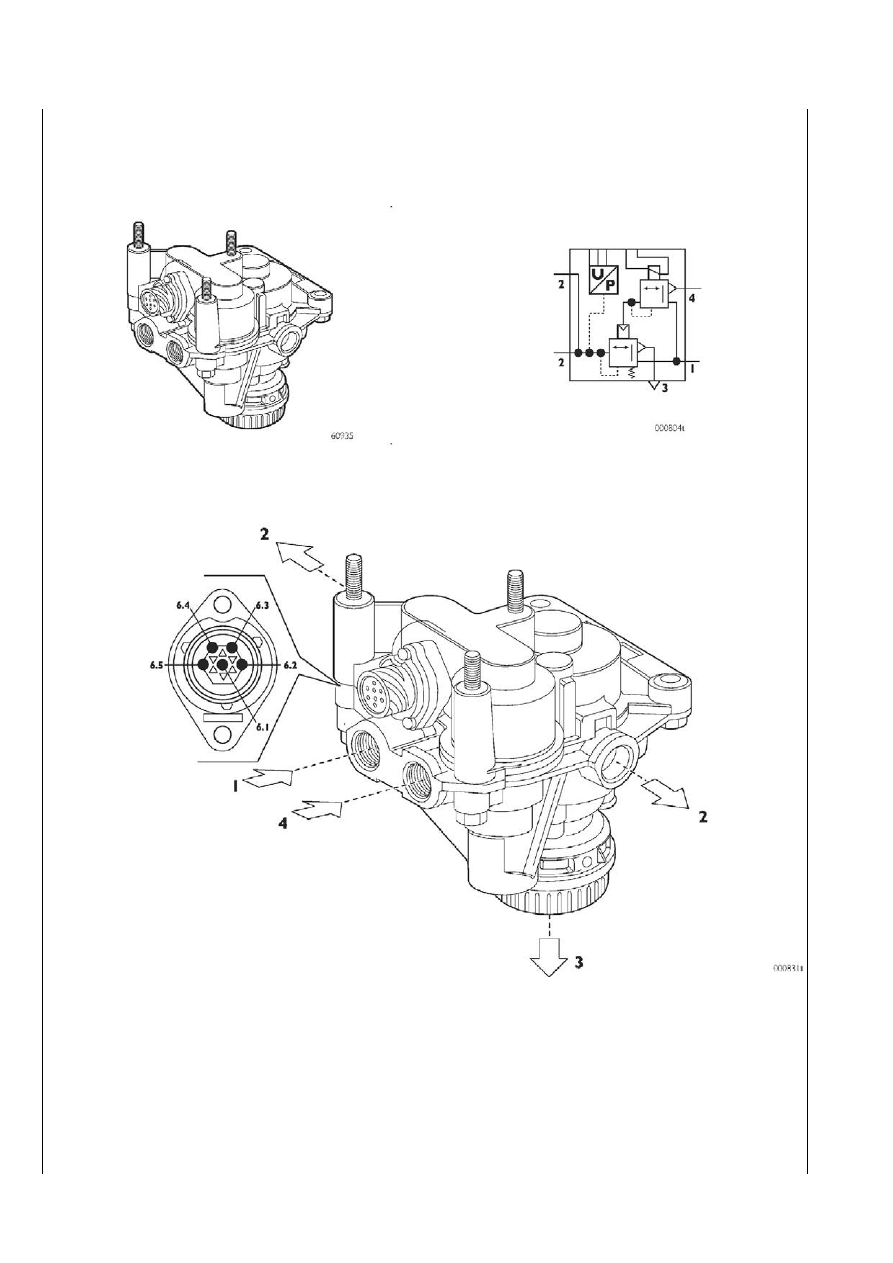

Пропорциональный клапан управления переднего моста 78057

Данный клапан состоит из пропорционального электроклапана, пневматического реле и датчика давления.

Данный узел создает в пневмоконтуре переднего моста необходимое давление, рассчитанное электронным блоком управле>
ния в соответствии с требуемым замедлением автомобиля.

Разъемы пневматической системы

1

– Питание ресивера переднего моста

2

– Отвод на клапаны АБС переднего моста

3

– Выпускное отверстие

4

– На предохранительный механизм дуплексного рас>

пределителя

ОБЩИЙ ВИД

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Электрические разъемы:

6.1 – Плюс на датчик 1 (ЭБУ Х4 контакт 9)

6.2 – Минус на датчик (ЭБУ Х4 контакт 3)

6.3 – Сигнал датчика (ЭБУ Х4 контакт 6)

6.4 – Минус на электроклапан (ЭБУ Х4 контакт 1)

6.5 – Плюс на электроклапан (ЭБУ Х4 контакт 2)
