STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.107

Поз.

Описание

1

Двóхцилиндровый êомпрессор рабочий объем — 465 см

3

2

Блоê подãотовêи воздóха — 10,5 бар

3

Блоê подãотовêи воздóха — 12,5 бар

4

Ресивер переднеãо моста 20 л

5

Ресивер стояночноãо тормоза 20 л

6

Ресивер заднеãо моста 20 л

7

Рóчной êлапан сброса давления

8

Штóцер для присоединения манометра

9

Рóчной выêлючатель стояночноãо тормоза

10

Выêлючатель низêоãо давления вêлючения стояночноãо тормоза — 6,4 бар

11

Клапан óправления стояночным тормозом

12

Рóчной распределитель тормозной системы прицепа

13

Сервораспределитель óправления тормозной системы прицепа

14

Выêлючатель при низêом давлении в пневмосистеме прицепа — 6,4 бар

15

Соединительные полóмóфты для пневмосистемы полóприцепа

16

Нереверсивный êлапан стояночноãо тормоза

17

Дóплеêсный распределитель

18

Комбинированный цилиндр заднеãо моста

19

Барабанный тормоз заднеãо моста в сборе

20

Задающее êолесо заднеãо моста

21

Датчиê сêорости заднеãо моста

22

Элеêтроêлапаны АБС заднеãо моста

23

Датчиê давления EBL

24

Двойной стопорный êлапан

25

Клапан óправления тормозами заднеãо моста

26

Элеêтроêлапан óправления ASR

27

Обратный êлапан с êонтролем давления ASR — 7,5 бар

28

Элеêтронный блоê óправления антиблоêировочной системы тормозов (АБС)

29

Клапан óправления тормозов переднеãо моста

30

Элеêтроêлапан АБС переднеãо моста

31

Тормозной пневмоцилиндр переднеãо моста

32

Дисêовый тормоз переднеãо моста в сборе

33

Задающее êолесо переднеãо моста

34

Датчиê сêорости переднеãо моста

35

Барабанный тормоз переднеãо моста в сборе

36

Миêровыêлючатель стоп-сиãналов

37

Миêровыêлючатель ЭБУ EDC

A

К пневматичесêой подвесêе

B

К потребителям

*

Опция

•

Тольêо для модифиêаций со сменными êóзовами

АБС$EBL Кузовные грузовики 4

××××× 2 (описание компонентов)

III.108 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

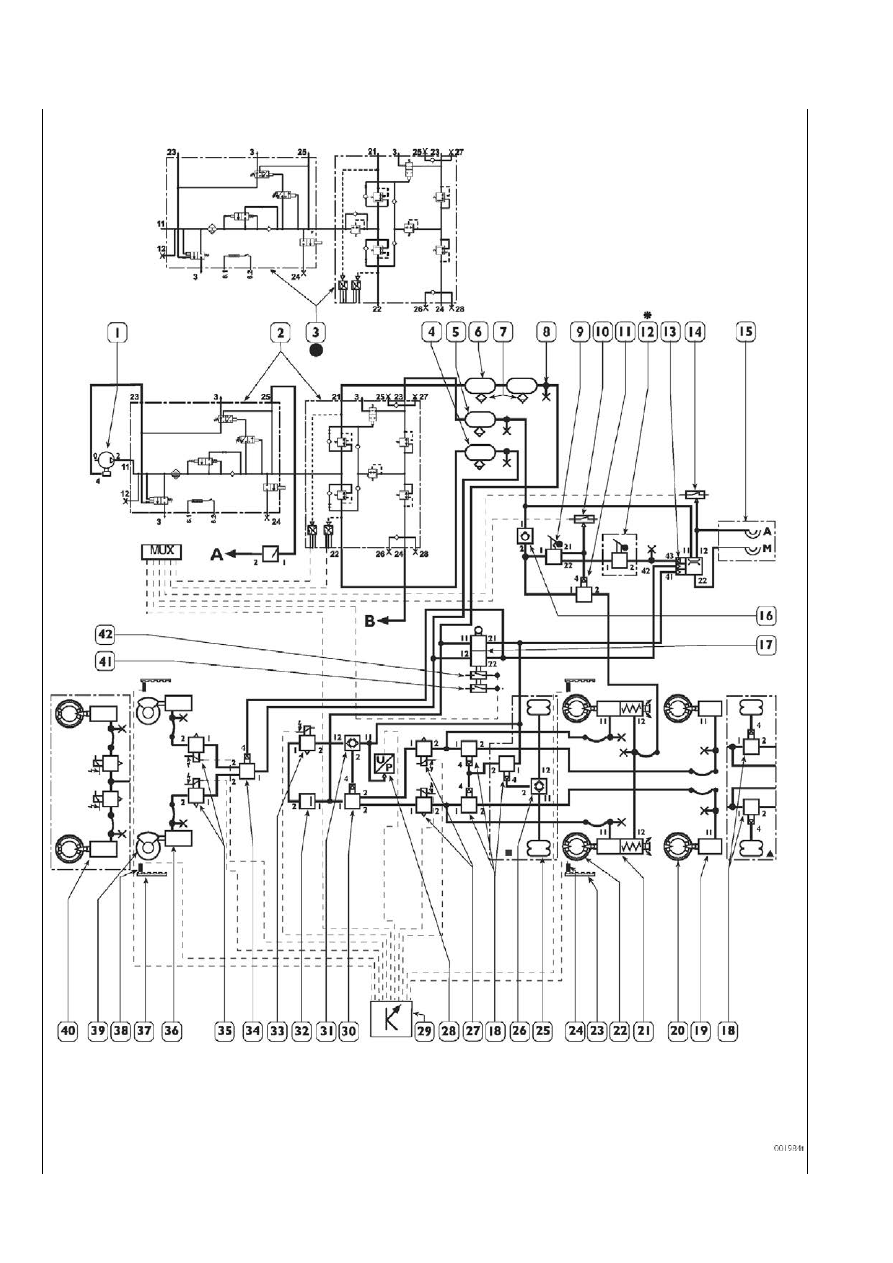

Система АБС$EBL Кузовные грузовики 6

××××× 2

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.109

Поз.

Описание

1

Двóхцилиндровый êомпрессор с рабочим объемом — 465 см

3

2

Блоê подãотовêи воздóха — 10,5 бар

3

Блоê подãотовêи воздóха —12,5 бар

4

Ресивер переднеãо моста 20 л

5

Ресивер стояночноãо тормоза 20 л

6

Ресивер заднеãо моста 30 л + 20 л

7

Рóчной êлапан сброса давления

8

Штóцер для присоединения манометра

9

Рóчной выêлючатель стояночноãо тормоза

10

Выêлючатель низêоãо давления вêлючения стояночноãо тормоза — 6,4 бар

11

Клапан óправления стояночным тормозом

12

Рóчной распределитель тормозной системы прицепа

13

Сервораспределитель óправления тормозной системы прицепа

14

Выêлючатель при низêом давлении в пневмосистеме прицепа — 6,4 бар

15

Соединительные полóмóфты для пневмосистемы полóприцепа

16

Нереверсивный êлапан стояночноãо тормоза

17

Дóплеêсный распределитель

18

Клапан перераспределения наãрóзêи дополнительной оси

19

Пневмоцилиндр

20

Барабанный тормоз дополнительной оси в сборе

21

Комбинированный цилиндр заднеãо моста

22

Барабанный тормоз заднеãо моста в сборе

23

Задающее êолесо заднеãо моста

24

Датчиê сêорости заднеãо моста

25

Пневматичесêие рессоры (сильфоны) подвесêи дополнительноãо моста

26

Двóнаправленный êлапан перераспределения наãрóзêи дополнительной оси

27

Элеêтроêлапаны АБС заднеãо моста

28

Датчиê давления EBL

29

Элеêтронный блоê óправления антиблоêировочной системы тормозов (АБС)

30

Клапан óправления торможением заднеãо моста

31

Двойной стопорный êлапан

32

Обратный êлапан с êонтролем давления ASR — 7 бар

33

Элеêтроêлапан óправления ASR

34

Клапан óправления торможением переднеãо моста

35

Элеêтроêлапан АБС переднеãо моста

36

Тормозной пневмоцилиндр переднеãо моста

37

Задающее êолесо переднеãо моста

38

Датчиê сêорости переднеãо моста

39

Дисêовый тормоз переднеãо моста в сборе

40

Барабанный тормоз переднеãо моста в сборе

41

Миêровыêлючатель стоп-сиãналов

42

Миêровыêлючатель ЭБУ EDC

A

К пневматичесêой подвесêе

B

К потребителям

*

Опция

•

Тольêо для модифиêаций со сменными êóзовами

n

Модифиêация с ASR

s

Модифиêация без ASR

Система АБС$EBL Кузовные грузовики 6

××××× 2 (описание компонентов)

III.110 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

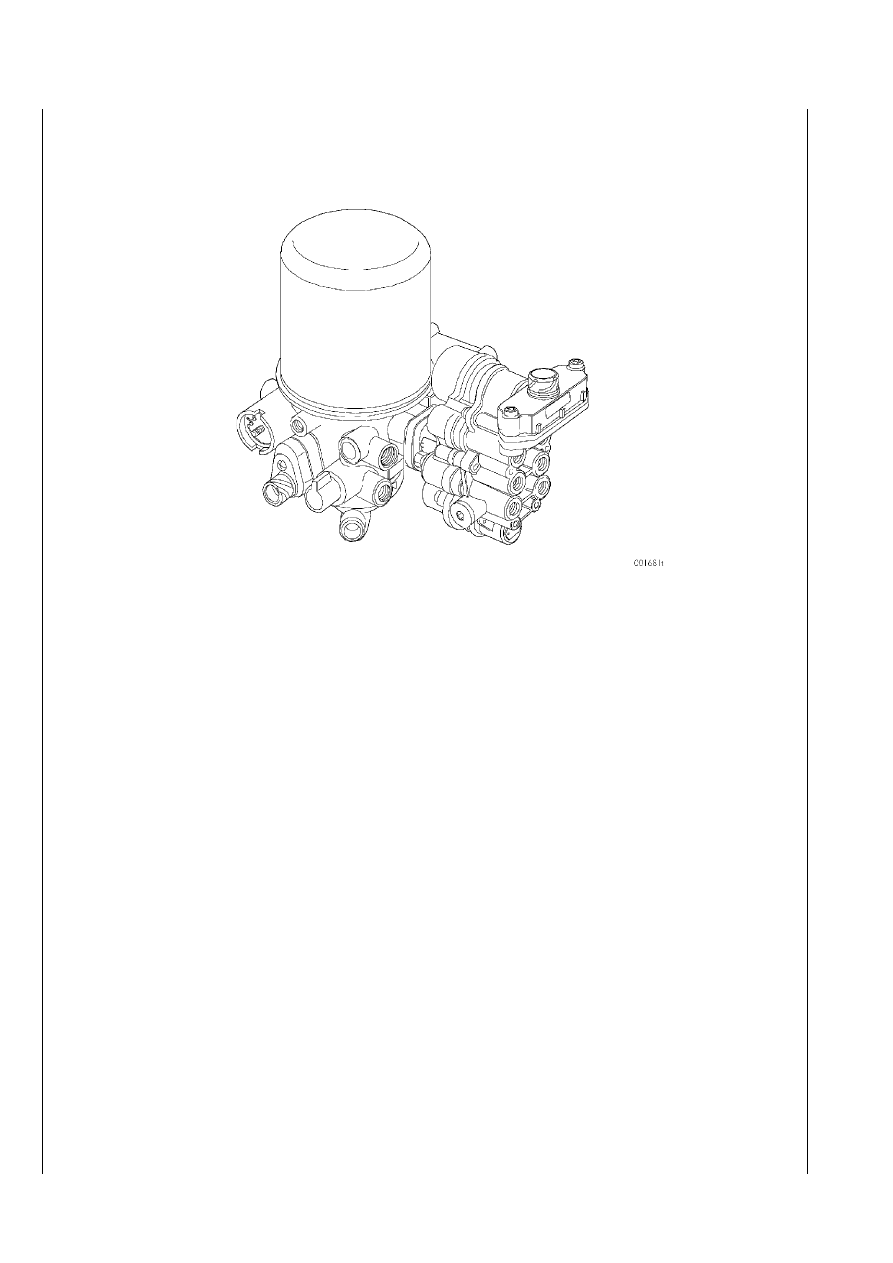

APU (блок подготовки воздуха)

Данный узел представляет собой осушитель воздуха с таймером для включения процесса регенерации, а также четырехпози>
ционный предохранительный клапан со встроенным редуктором давления.

Задачей осушителя воздуха является очистка и осушение воздуха компрессора, а также регулирование предусмотренного
рабочего давления в системе.

Четырехпозиционный предохранительный клапан направляет воздух в разные каналы пневмосистемы, обеспечивая таким об>
разом достаточное рабочее давление даже в случае аварии.

Для всех моделей тарировочное давление узла составляет 10,5 + 0,2 бар, для моделей со сменными кузовами тарировоч>
ное давление составляет 12,5 + 0,2 бар.

Внутри блока подготовки воздуха (APU) находятся два датчика давления, соединенные по мультиплексной шине с комбинаци>
ей приборов, для отображения давления в пневмоприводе переднего/заднего моста.
