STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.97

EBS Кузовные грузовики 6

××××× 2

III.98 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

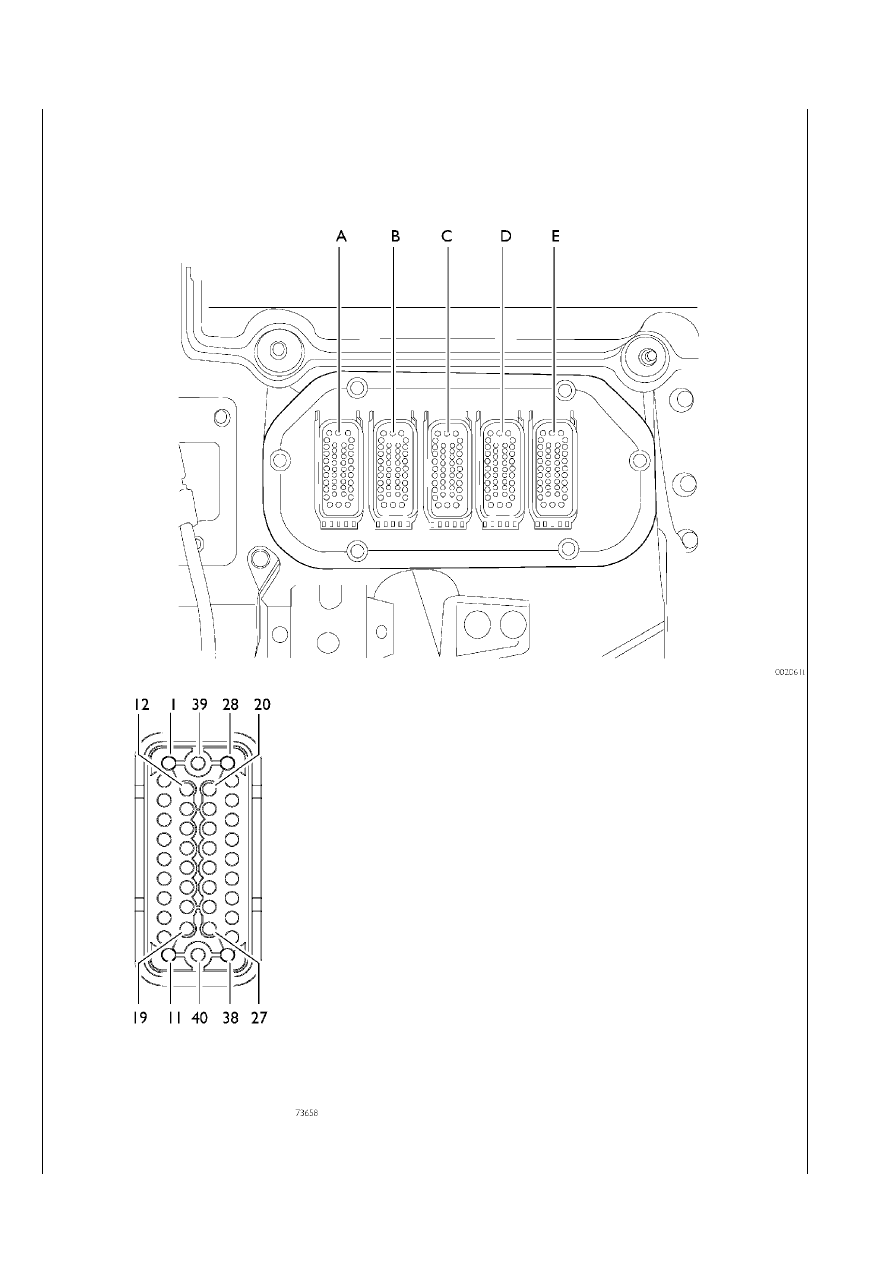

РАЗЪЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ В ПЕРЕГОРОДКЕ КАБИНЫ

На грузовиках этого модельного ряда устанавливаются новые разъемы в перегородке, что позволяет значительно повысить
надежность соединения контактной группы.

Разъем «А» — Белый (резерв)

Разъем «В» — Коричневый (ECAS)

Разъем «С» — Желтый (EBS/АБС/ASR)

Разъем «D» — Синий (КП EuroTronic/коробка отбора мощности/

тормоз>замедлитель Intarder)

Разъем «Е» — Зеленый

(EDC/Оборудование для перевозки опасных грузов ADR)

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.99

Контаêт

Цветовой

êод

провода

Фóнêция EBS

Цветовой

êод

провода

Фóнêция АБС

1

6025

Датчиê износа наêладоê передних тормозных
êолодоê/êонтаêт 1

—

Резерв

2

6024

Датчиê износа наêладоê передних тормозных
êолодоê/êонтаêт 2

6245

Предохранительный датчиê заднеãо моста/êонтаêт 5

3

0026

Датчиê износа наêладоê передних тормозных
êолодоê/êонтаêт 3

8847

Предохранительный датчиê заднеãо моста/êонтаêт +

4

5571

Датчиê сêорости на правом переднем êолесе

5571

Датчиê сêорости на правом переднем êолесе

5

5571

Датчиê сêорости на правом переднем êолесе

5571

Датчиê сêорости на правом переднем êолесе

6

9920

Элеêтроêлапан EV/êонтаêт 3 на правом переднем
êолесе

9920

Элеêтроêлапан EV/êонтаêт 3 на правом переднем êолесе

7

0118

Элеêтроêлапан AV/EV/êонтаêт 2 на правом
переднем êолесе

—

Резерв

8

9918

Элеêтроêлапан AV/êонтаêт 1 на правом переднем
êолесе

9918

Элеêтроêлапан AV/êонтаêт 1 на правом переднем êолесе

9

8075

Разъем ST81/êонтаêт 1 êлемма 15

8075

Разъем ST81/êонтаêт 1

10

3375

Разъем ST81/êонтаêт 2 êлемма 58

3375

Разъем ST81/êонтаêт 2

11

9262

Элеêтроêлапан тормозноãо цилиндра/êонтаêт 1
(тольêо для êолесной формóлы 6 × 6)

5573

Датчиê сêорости на правом заднем êолесе

12

0047

Выêлючатель моторноãо тормоза/ êонтаêт 1

5573

Датчиê сêорости на правом заднем êолесе

13

6046

Пропорциональный êлапан давления в пневмосистеме
прицепа/êонтаêт 1

9930

Элеêтроêлапан EV/êонтаêт 3 на правом заднем êолесе

14

0026

Пропорциональный êлапан давления в пневмосистеме
прицепа/êонтаêт 2

—

Резерв

15

6047

Пропорциональный êлапан давления в пневмосистеме
прицепа/êонтаêт 3

9928

Элеêтроêлапан AV/êонтаêт 1 на правом заднем êолесе

16

9046

Пропорциональный êлапан давления в пневмосистеме
прицепа/êонтаêт 4

—

Резерв

17

0046

Пропорциональный êлапан давления в пневмосистеме
прицепа/êонтаêт 5

—

Резерв

18

9217

Дополнительный (резервный) êлапан для торможения
êолес заднеãо моста/êонтаêт 1 (тольêо для êóзовных
ãрóзовиêов)

—

Резерв

19

0217

Дополнительный (резервный) êлапан для торможения
êолес заднеãо моста/êонтаêт 2 (тольêо для êóзовных
ãрóзовиêов)

—

Резерв

20

—

Резерв

—

Резерв

21

—

Резерв

—

Резерв

22

—

Резерв

—

Резерв

23

—

Резерв

—

Резерв

24

ЗЕЛЕНЫЙ

Модóлятор давления заднеãо моста/êонтаêт 4

0260

Элеêтроêлапан противобóêсовочноãо реãóлятора
ASR/êонтаêт 2

25

БЕЛЫЙ

Модóлятор давления заднеãо моста/êонтаêт 3

9260

Элеêтроêлапан противобóêсовочноãо реãóлятора
ASR/êонтаêт 1

26

7740

Модóлятор давления заднеãо моста/êонтаêт 1

—

Резерв

27

9960

Пропорциональный êлапан давления в пневмосистеме
переднеãо моста/êонтаêт 5

—

Резерв

28

0099

Пропорциональный êлапан давления в пневмосистеме
переднеãо моста/êонтаêт 4

—

Резерв

29

6697

Пропорциональный êлапан давления в пневмосистеме
переднеãо моста/êонтаêт 3

9929

Элеêтроêлапан AV/êонтаêт 1 на левом заднем êолесе

30

0026

Пропорциональный êлапан давления в пневмосистеме
переднеãо моста/êонтаêт 2

—

Резерв

31

6696

Пропорциональный êлапан давления в пневмосистеме
переднеãо моста/êонтаêт 1

9931

Элеêтроêлапан EV/êонтаêт 3 на левом заднем êолесе

32

9919

Элеêтроêлапан AV/êонтаêт 1 на левом переднем
êолесе

9919

Элеêтроêлапан AV/êонтаêт 1 на левом заднем êолесе

33

0122

Элеêтроêлапан AV/EV/êонтаêт 2 на левом переднем
êолесе

—

Резерв

34

9921

Элеêтроêлапан EV/êонтаêт 3 на левом переднем
êолесе

9921

Элеêтроêлапан EV/êонтаêт 3 на левом заднем êолесе

35

5570

Датчиê сêорости на левом переднем êолесе

5570

Датчиê сêорости на левом заднем êолесе

36

5570

Датчиê сêорости на левом переднем êолесе

5570

Датчиê сêорости на левом заднем êолесе

37

0026

Датчиê износа наêладоê передних тормозных
êолодоê/êонтаêт 3

5572

Датчиê сêорости на левом заднем êолесе

38

6026

Датчиê износа наêладоê передних тормозных
êолодоê/êонтаêт 2

5572

Датчиê сêорости на левом заднем êолесе

39

6027

Датчиê износа наêладоê передних тормозных
êолодоê/êонтаêт 1

—

Резерв

40

0000

Масса

0000

Масса

Разъем «С» (желтый) в перегородке

III.100 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — апрель 2002 г.

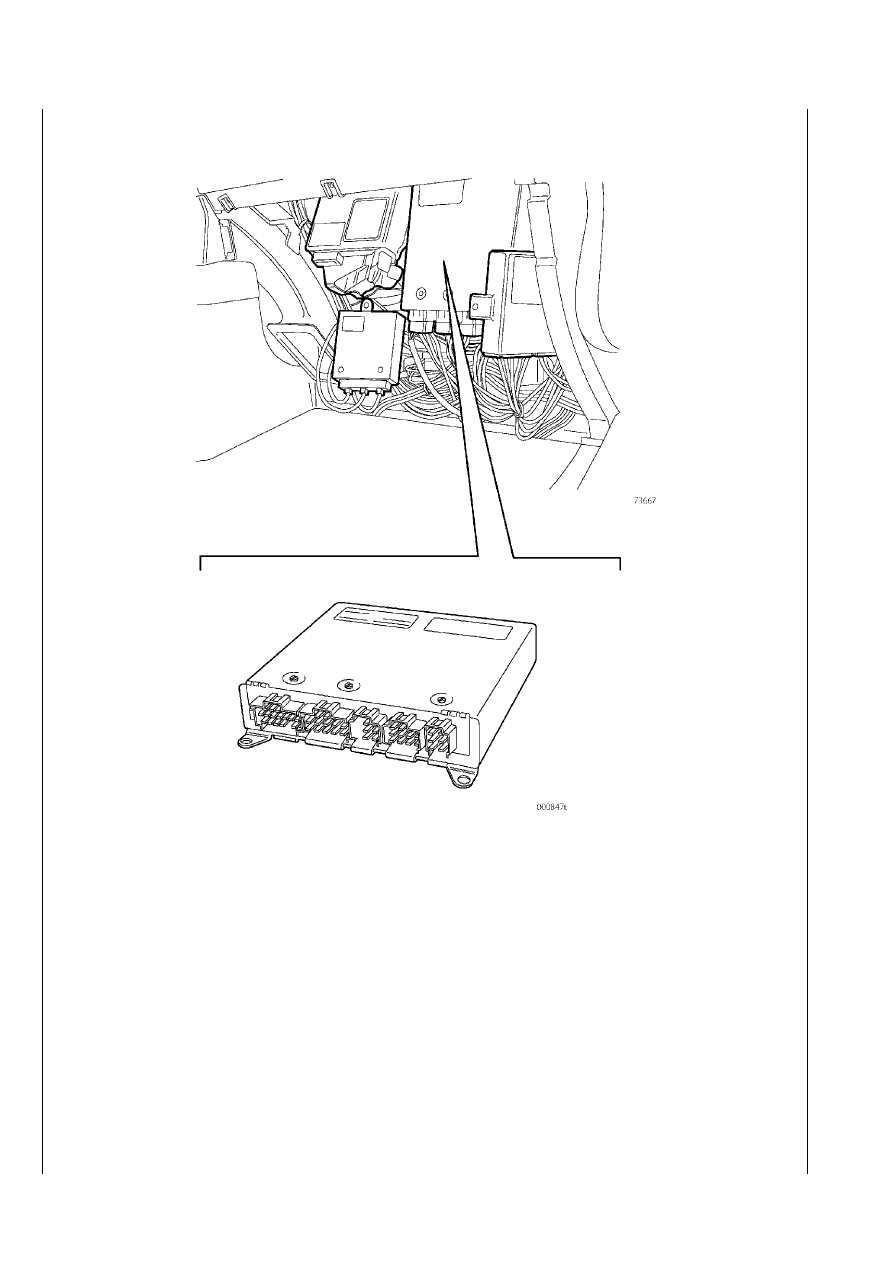

Электронный блок управления EBS

ЭБУ EBS управляет процессом торможения автомобиля, устанавливая оптимальные значения замедления в зависимости от
данных, поступающих от различных компонентов системы.

Для уменьшения износа фрикционных накладок тормозных колодок, данная система в нужный момент подключает также вспо>
могательные тормозные устройства, такие как моторный тормоз и тормоз>замедлитель RETARDER.

Электронный блок управления снабжен самой современной системой самодиагностики. Система позволяет распознать и
заносить в память (с учетом условий окружающей среды) неисправности, в том числе блуждающего типа, имевшие место во
время работы автомобиля, что позволяет повысить точность и надежность ремонта.

Электронный блок управления EBS по каналу «VDB» линии CAN обменивается данными с блоком управления электропневма>
тического модулятора заднего моста, с прицепом, если прицеп оборудован тормозной системой EBS, и прочими ЭБУ элек>
тронных систем управления, такими как ЭБУ EDC, тормоза>замедлителя, КП, ECAS, комбинации приборов и бортового ком>
пьютера.

Обмен данными с электропневматическим модулятором заднего моста и с оборудованием прицепа, если на нем также уста>
новлена система EBS, осуществляется по каналу «SB» линии CAN.
