ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.89

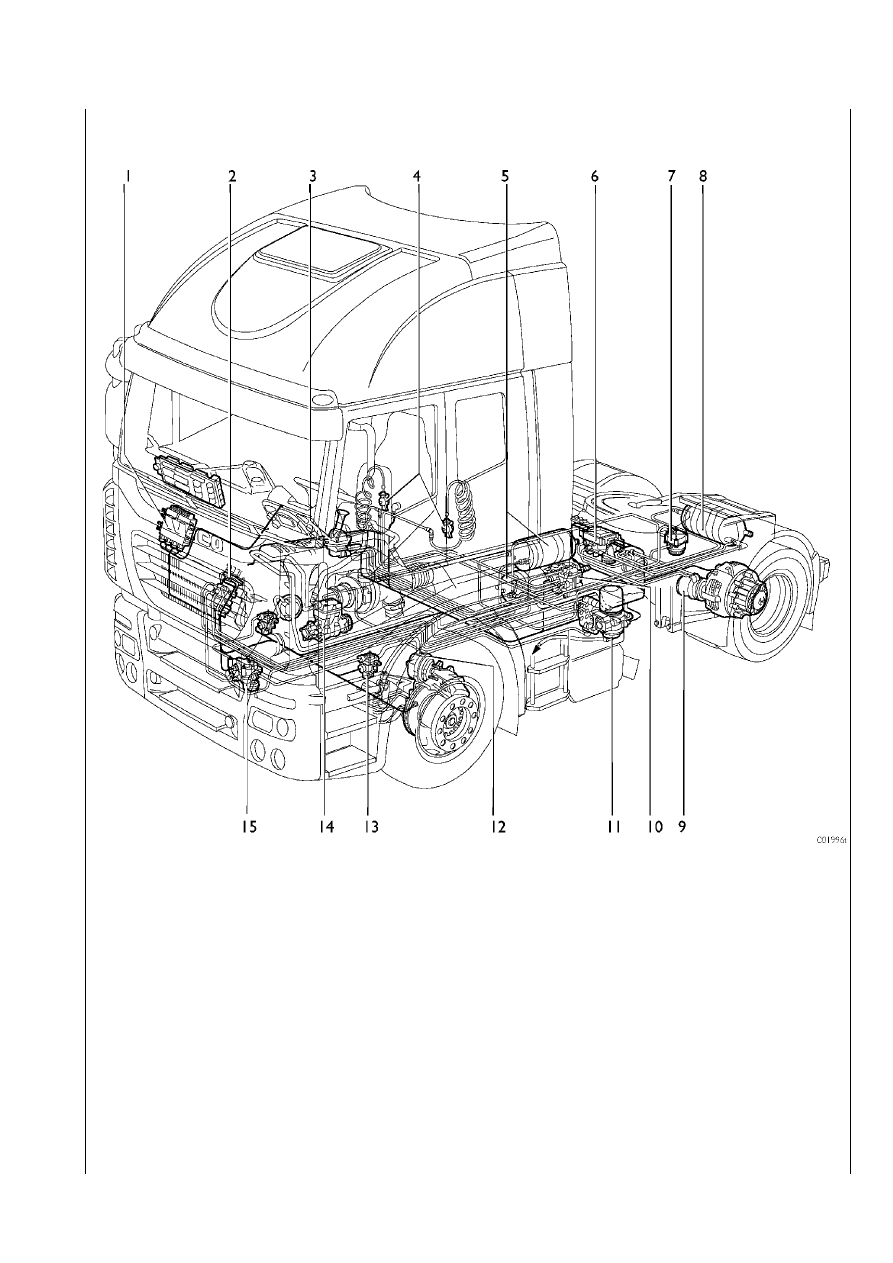

Расположение на автомобиле основных узлов
(только тягачи)

1.

 ЭБУ — 2. Дуплексный распределитель с электрическим датчиком — 3. Ручной выключатель стояночного тормоза — 4. Со>

единительные полумуфты — 5. Воздушные ресиверы — 6. Электропневматический клапан>модулятор заднего моста — 7. Кла>

пан управления стояночного тормоза — 8. Воздушный ресивер — 9. Тормозной пневмоцилиндр — 10. Сервораспределитель

управления тормозной системой прицепа — 11. APU (блок подготовки воздуха) — 12. Тормозной пневмоцилиндр — 13. Элек>

троклапан АБС — 14. Компрессор — 15. Пропорциональный клапан переднего моста

III.90 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

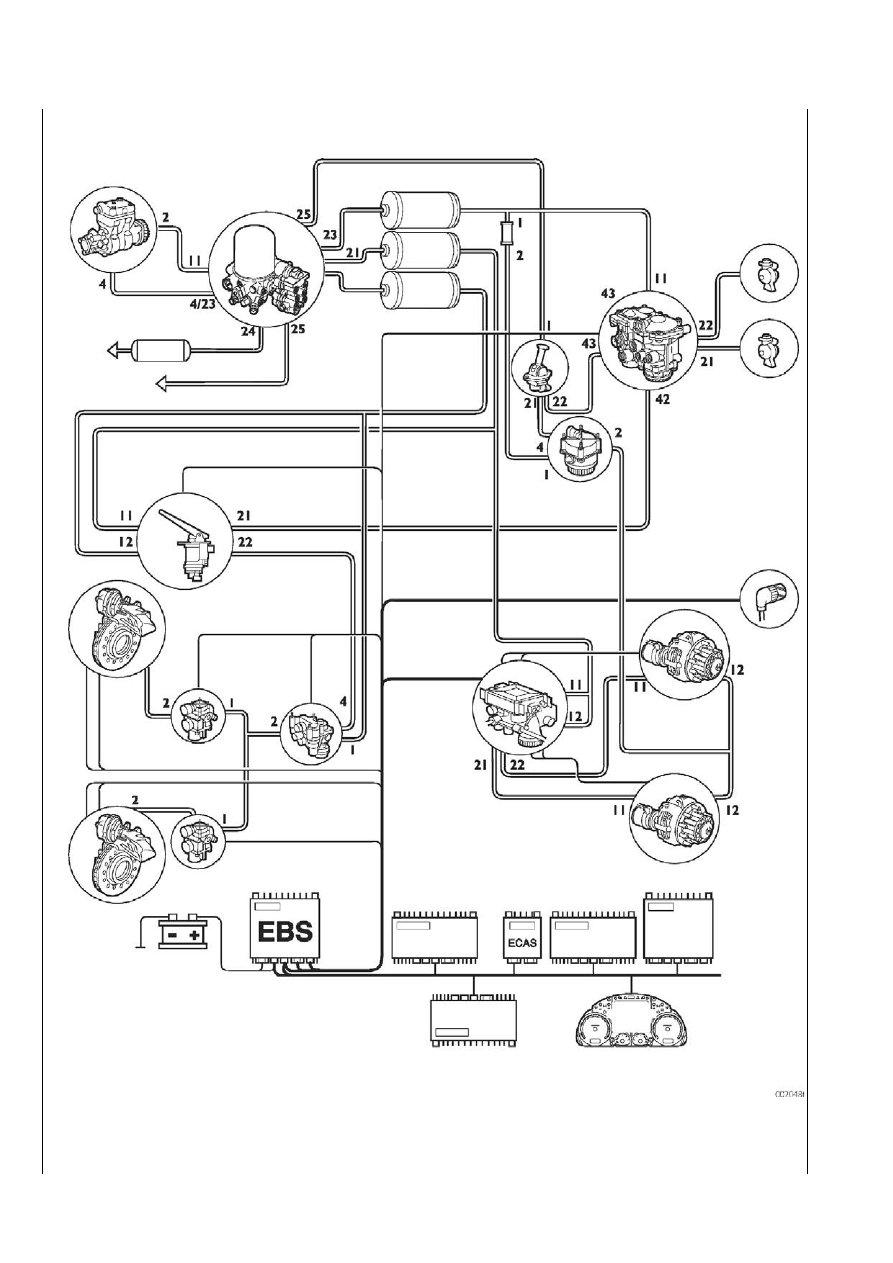

Структурная схема системы EBS (только для тягачей)

ПОТРЕБИТЕЛИ

ПНЕВМАТИЧЕСКАЯ
ПОДВЕСКА

ТРАНСМИССИЯ

ТОРМОЗ$ЗАМЕД$
ЛИТЕЛЬ RETARDER

ДВИГАТЕЛЬ

БОРТОВОЙ

КОМПЬЮТЕР

КОМБИНАЦИЯ

ПРИБОРОВ

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.91

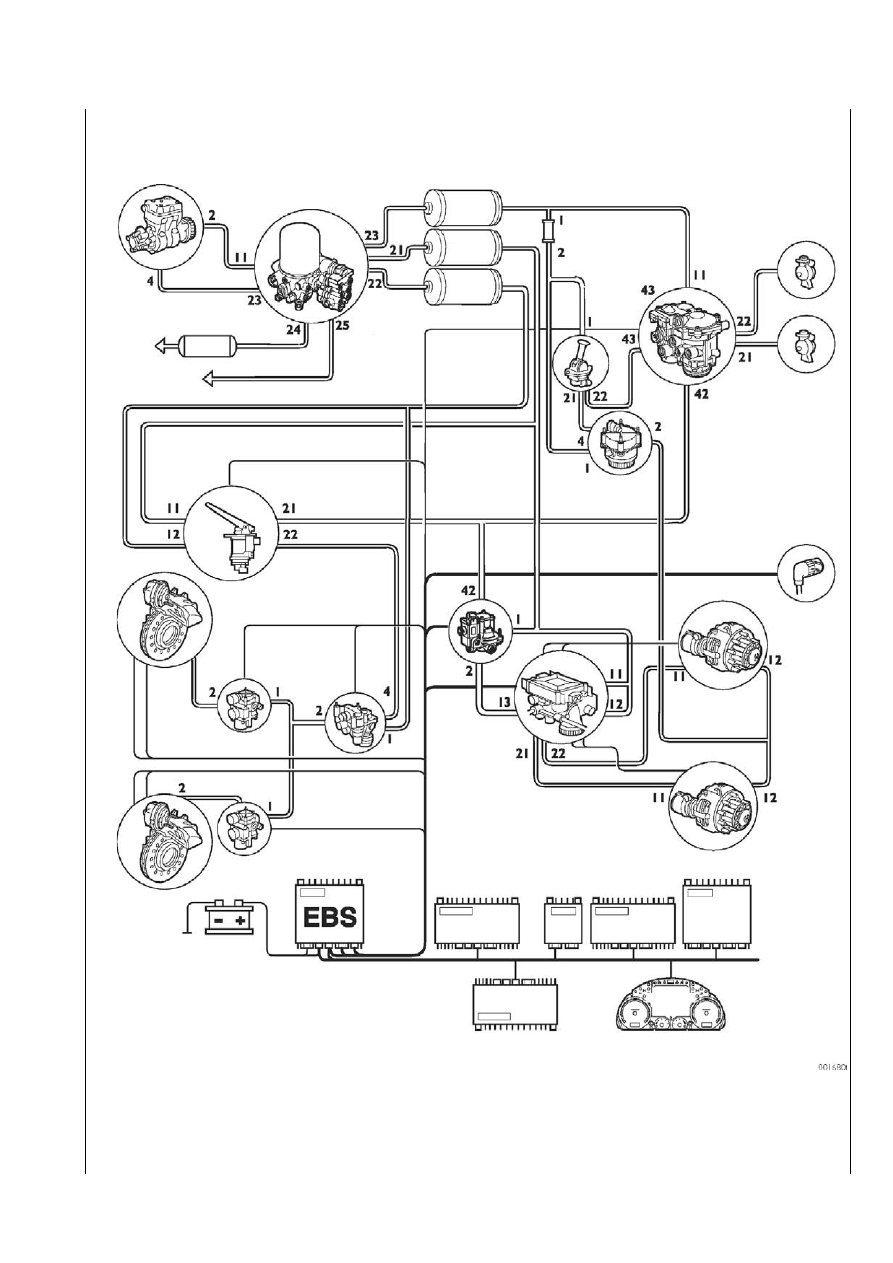

Структурная схема системы EBS (только для кузовных моделей)

ПОТРЕБИТЕЛИ

ПНЕВМАТИЧЕСКАЯ
ПОДВЕСКА

ТРАНСМИССИЯ

ТОРМОЗ$ЗАМЕД$
ЛИТЕЛЬ RETARDER

ДВИГАТЕЛЬ

БОРТОВОЙ

КОМПЬЮТЕР

КОМБИНАЦИЯ

ПРИБОРОВ

ECAS

III.92 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

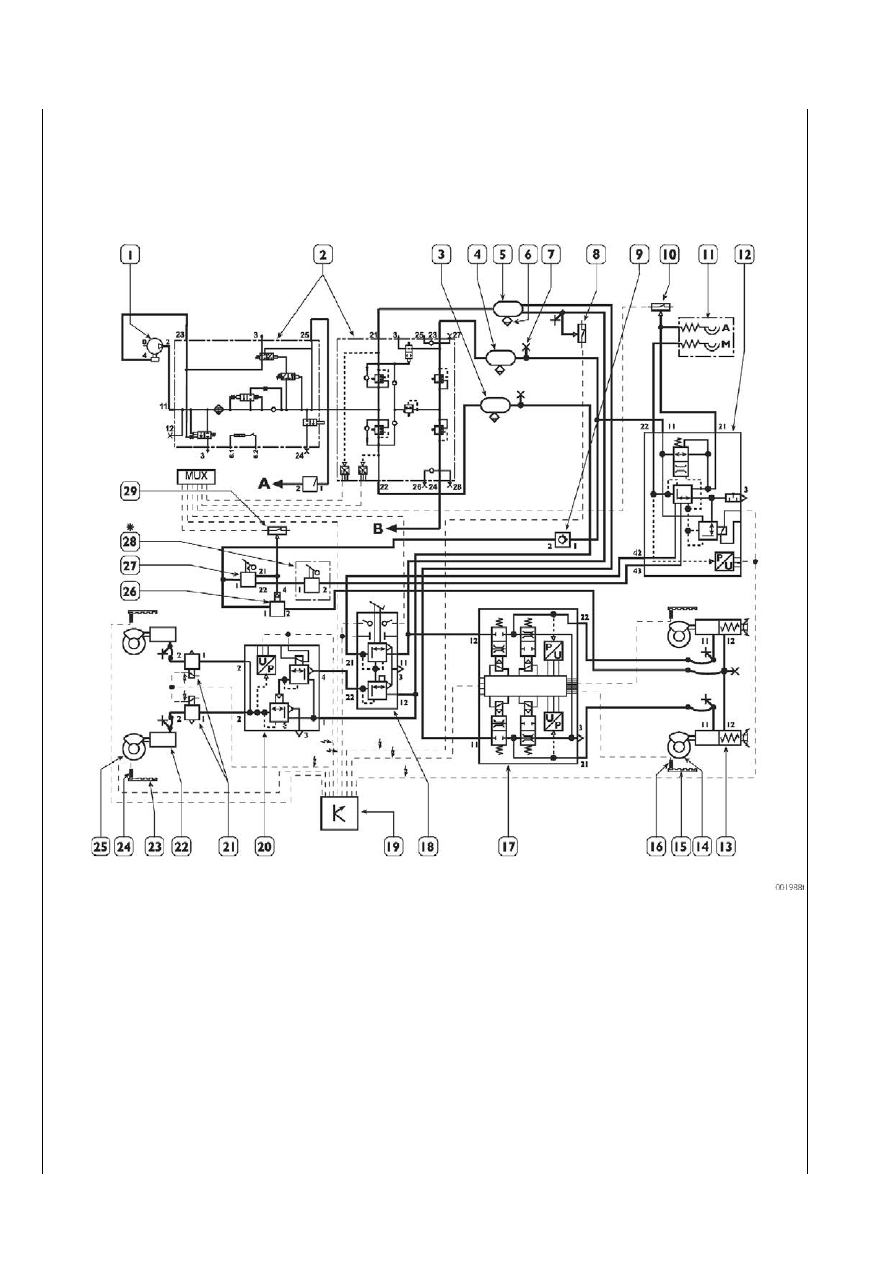

Принципиальная схема пневмосистемы EBS
EBS Тягачи 4

××××× 2

1.

 Двухцилиндровый компрессор с рабочим объемом — 465 см

3

 — 2. Блок подготовки воздуха (APU) 10,5 бар — 3. Воздуш>

ный ресивер переднего моста 20 л — 4. Воздушный ресивер стояночного тормоза 20 л — 5. Воздушный ресивер заднего

моста 30 л — 6. Клапан ручного сброса давления — 7. Штуцер для подключения манометра — 8. Выключатель противобуксо>

вочного регулятора ASR при низком давлении в пневмосистеме заднего моста — 6,6 бар — 9. Нереверсивный клапан стоя>

ночного тормоза — 10. Выключатель противобуксовочного регулятора ASR при низком давлении в пневмосистеме прицепа —

5,5 бар — 11. Соединительные полумуфты для подключения тормозной системы прицепа — 12. Сервораспределитель управ>

ления тормозной системой прицепа — 13. Комбинированный цилиндр заднего моста — 14. Дисковый тормоз заднего моста

в сборе —15. Задающее колесо заднего моста — 16. Датчик скорости заднего моста — 17. Электропневматический клапан>

модулятор управления тормозной системой заднего моста — 18. Дуплексный распределитель — 19. ЭБУ EBS — 20. Управ>

ляющий электроклапан переднего моста — 21. Электроклапаны АБС переднего моста — 22. Тормозной диафрагменный ци>

линдр переднего моста — 23. Задающее колесо переднего моста — 24. Датчики скорости, передний мост — 25. Дисковый

тормоз переднего моста в сборе — 26. Электроклапан стояночного тормоза — 27. Ручной выключатель стояночного тормо>

за — 28. Ручной распределитель тормозной системы прицепа — 29. Выключатель низкого давления при включенном стояноч>

ном тормозе — 6,6 бар — А. К пневмоподвеске — В. Питание потребителей — *Опция
