STRALIS
ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.87

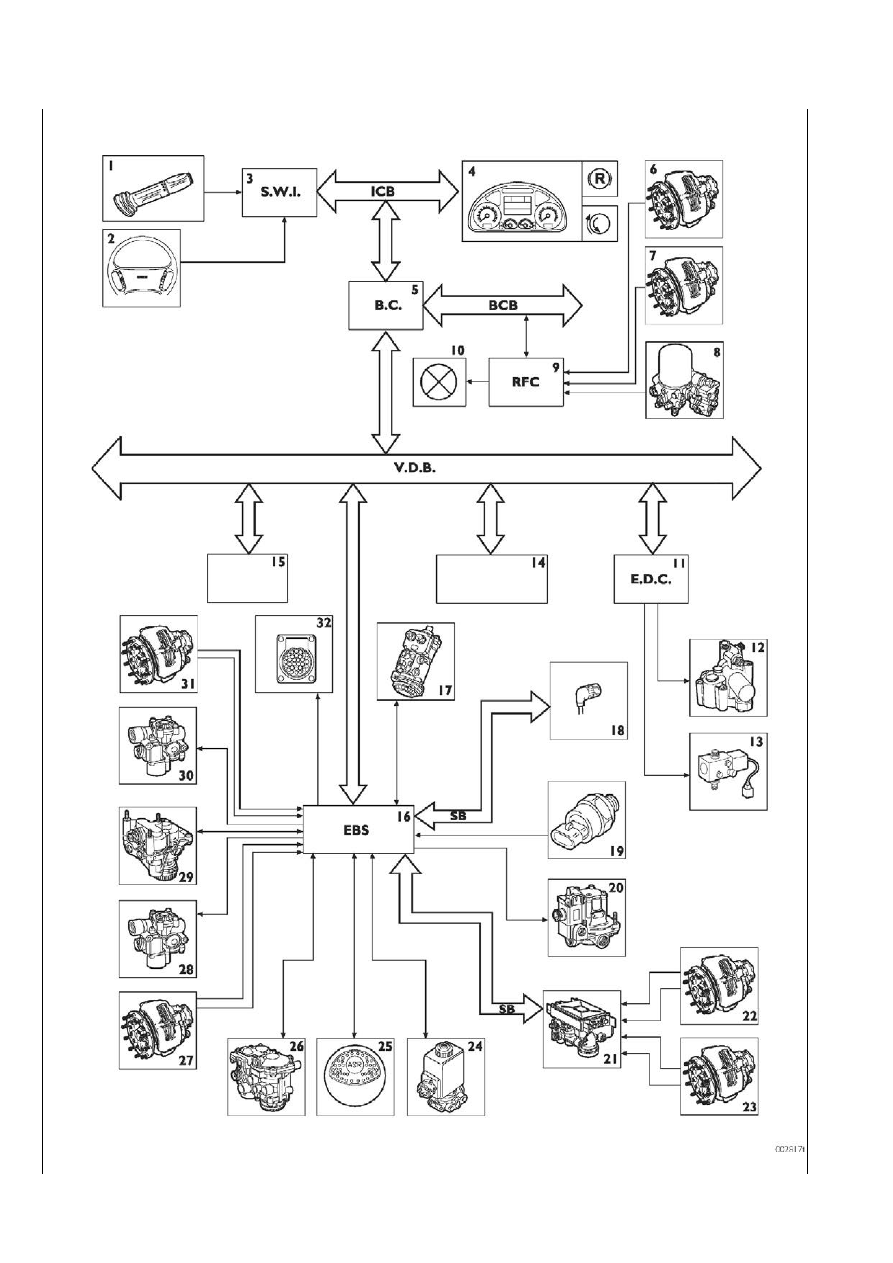

Принцип работы системы
Основной задачей ЭБУ EBS является максимально быстрое замедление автомобиля с сохранением курсовой устойчивости и
противодействие блокировке колес.
Для обеспечения максимального результата ЭБУ во время торможения должна отслеживать следующие параметры:
❑ требуемую интенсивность замедления, посредством датчиков, встроенных в дуплексный распределитель;
❑ давление в пневмосистеме, посредством датчиков давления, встроенных в различные узлы системы;
❑ действительное значение замедления, которое имеет место при конкретном давлении в пневмосистеме, посредством
датчиков скорости.
Постоянное отслеживание и обработка этих данных, в зависимости от поставленной задачи, обусловливает срабатывание
тех или иных клапанов>модуляторов, для достижения максимальной эффективности торможения.
ВХОД
Требуемое замедление движения
автомобиля
Давление в тормозной пневмосистеме
Угловая скорость колес
ВЫХОД
Давление в пневмоприводе тормозов переднего моста
Давление в пневмоприводе тормозов заднего моста
Регулируемое давление в тормозной системе прицепа
ЭЛЕКТРОННЫЙ БЛОК
УПРАВЛЕНИЯ
ЗАДАЧА
∆ колес = 0
