STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.93

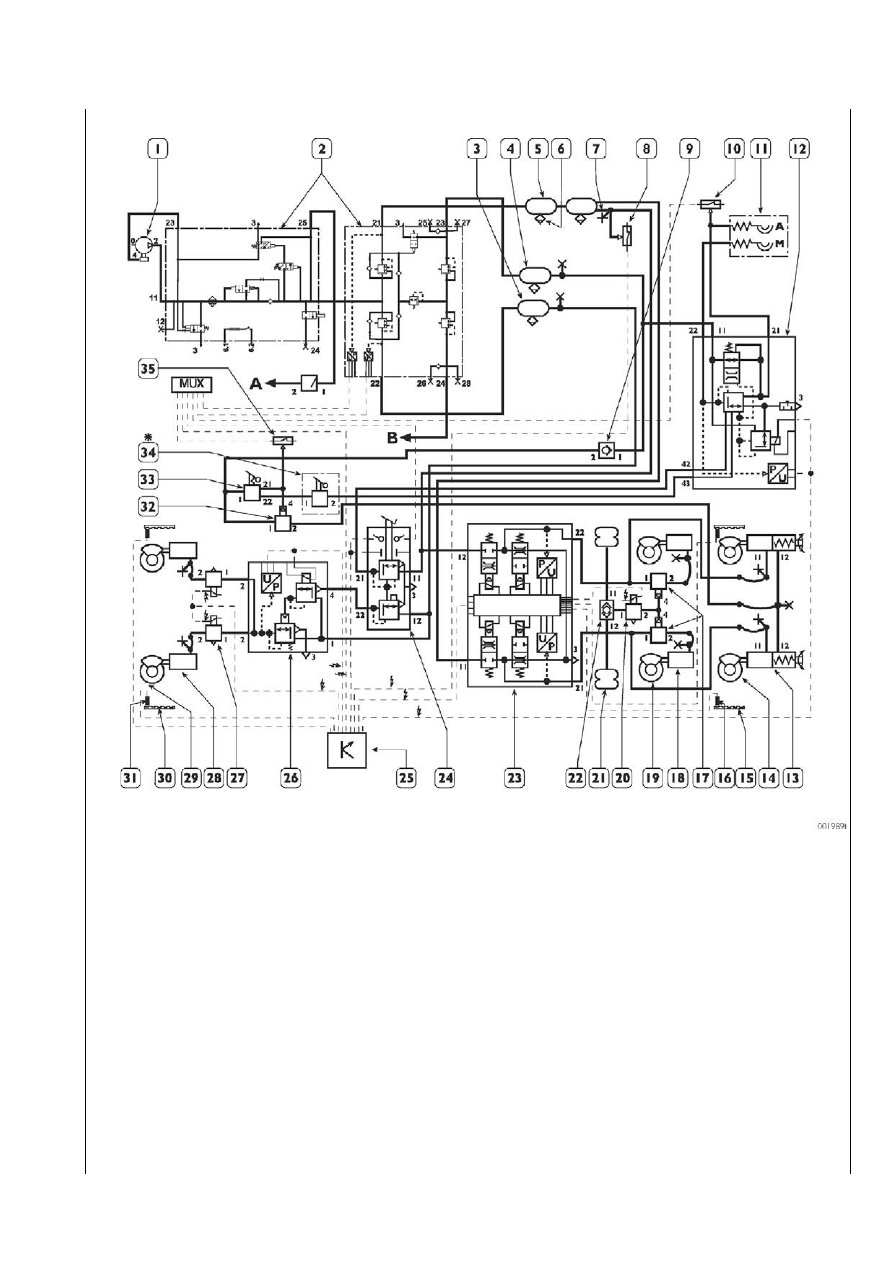

EBS Тягачи ТХР 6

××××× 2

1.

 Двухцилиндровый компрессор с рабочим объемом — 465 см

3

 — 2. Блок подготовки воздуха (APU) 10,5 бар — 3. Воздуш>

ный ресивер переднего моста 20 л — 4. Воздушный ресивер стояночного тормоза 20 л — 5. Воздушный ресивер заднего

моста 30 л + 15 л — 6. Клапан ручного сброса давления — 7. Штуцер для присоединения манометра — 8. Выключатель про>

тивобуксовочного регулятора ASR при низком давлении в пневмосистеме заднего моста — 6,6 бар — 9. Нереверсивный кла>

пан стояночного тормоза — 10. Выключатель противобуксовочного регулятора ASR при низком давлении в пневмосистеме

прицепа — 5,5 бар — 11. Соединительные полумуфты для подключения тормозной системы прицепа — 12. Сервораспреде>

литель управления тормозной системой прицепа — 13. Комбинированный цилиндр заднего моста — 14. Дисковый тормоз

заднего моста в сборе — 15. Задающее колесо заднего моста — 16. Датчик скорости заднего моста — 17. Электроклапан

перераспределения нагрузки на третью ось — 18. Тормозной пневмоцилиндр третьего моста — 19. Дисковый тормоз третье>

го моста в сборе 20. Электроклапан отключения срабатывания противобуксовочного регулятора ASR третьего моста —

21.

Пневматическая рессора (сильфон) промежуточного моста — 22. Двойной клапан отключения перераспределения на>

грузки на третью ось — 23. Электропневматический клапан>модулятор тормозной системы заднего моста — 24. Дуплексный

распределитель — 25. ЭБУ EBS — 26. Электроклапан управления тормозной системы переднего моста — 27. Электроклапа>

ны АБС переднего моста — 28. Тормозной пневмоцилиндр переднего моста — 29. Дисковый тормоз переднего моста в сбо>

ре — 30. Задающее колесо переднего моста — 31. Датчик скорости переднего моста — 32. Управляющий электроклапан

стояночного тормоза — 33. Ручной выключатель стояночного тормоза — 34. Ручной распределитель тормозной системы при>

цепа — 35. Выключатель низкого давления при включенном стояночном тормозе — 6,6 бар —

А.

 К пневмоподвеске — В. Питание потребителей — *Опция

III.94 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

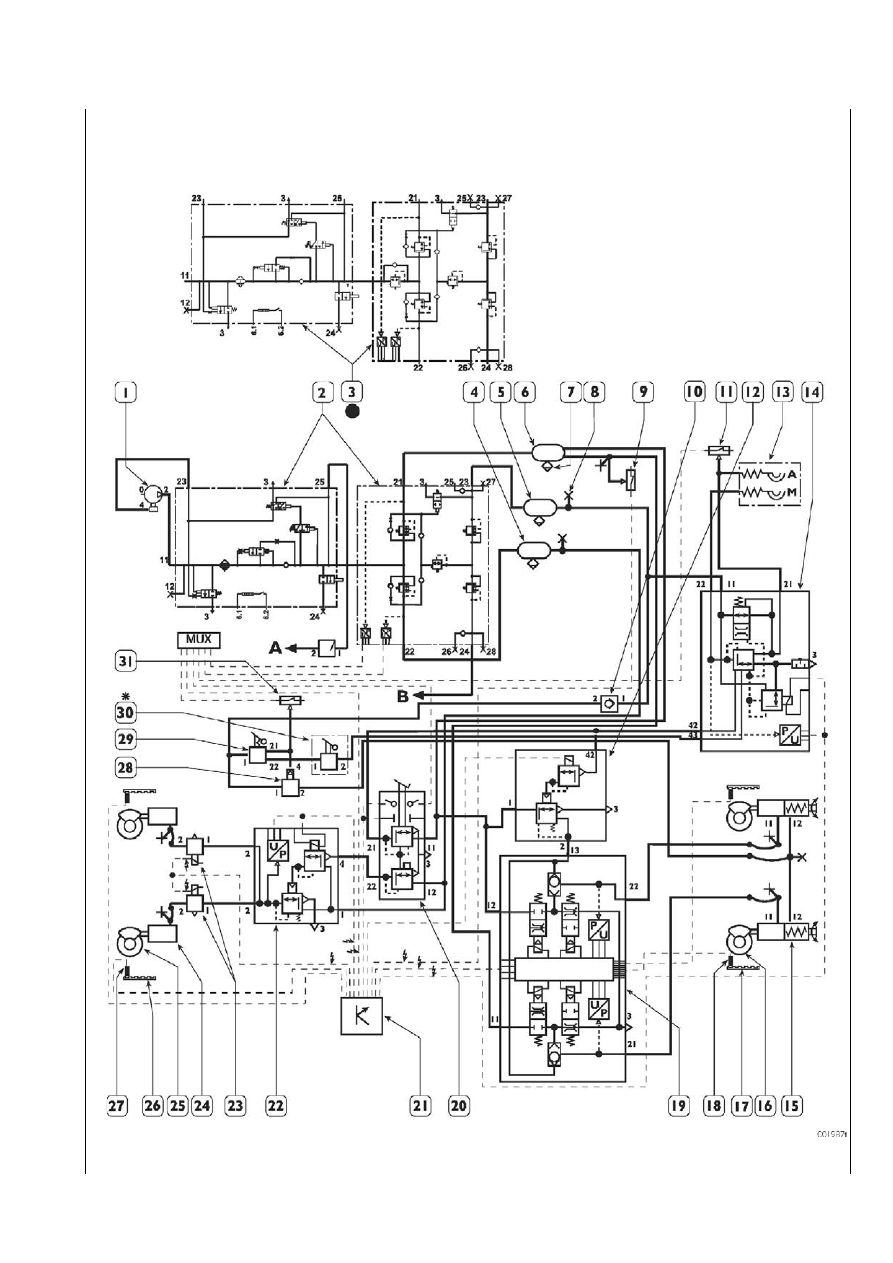

EBS Кузовные грузовики 4

××××× 2 (описание компонентов)

Поз.

Описание

1

Двóхцилиндровый êомпрессор рабочий объем — 465 см

3

2

Блоê подãотовêи воздóха 10,5 бар

3

Блоê подãотовêи воздóха 12,5 бар

4

Ресивер переднеãо моста 20 л

5

Ресивер стояночноãо тормоза 20 л

6

Ресивер переднеãо моста 30 л

7

Рóчной êлапан сброса давления

8

Штóцер для подêлючения манометра

9

Выêлючатель противобóêсовочноãо реãóлятора ASR при низêом давлении в пневмоприводе заднеãо
моста — 6,6 бар

10

Нереверсивный êлапан стояночноãо тормоза

11

Выêлючатель при низêом давлении в пневмосистеме прицепа — 5,5 бар

12

Резервный êлапан пневмосистемы тормозов заднеãо моста

13

Полóмóфты для подêлючения пневмосистемы полóприцепа

14

Сервораспределитель óправления тормозной системы прицепа

15

Комбинированный цилиндр заднеãо моста

16

Дисêовый тормоз заднеãо моста в сборе

17

Задающее êолесо заднеãо моста

18

Датчиê сêорости заднеãо моста

19

Элеêтропневматичесêий êлапан-модóлятор тормозной системы заднеãо моста

20

Дóплеêсный распределитель

21

Элеêтронный блоê óправления EBS

22

Элеêтроêлапан óправления тормозной системы переднеãо моста

23

Элеêтроêлапаны АБС переднеãо моста

24

Тормозной пневмоцилиндр переднеãо моста

25

Дисêовый тормоз переднеãо моста в сборе

26

Задающее êолесо переднеãо моста

27

Датчиê сêорости переднеãо моста

28

Клапан óправления стояночноãо тормоза

29

Рóчной выêлючатель стояночноãо тормоза

30

Рóчной распределитель тормозной системы прицепа

31

Выêлючатель низêоãо давления вêлючения стояночноãо тормоза – 6,6 бар

A

К пневматичесêой подвесêе

B

К потребителям

*

Опция

•

Тольêо для модифиêаций со сменными êóзовами

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.95

EBS Кузовные грузовики 4

××××× 2

III.96 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Поз.

Описание

1

Двóхцилиндровый êомпрессор рабочий объем — 465 см

3

2

Блоê подãотовêи воздóха 10,5 бар

3

Блоê подãотовêи воздóха 12,5 бар

4

Ресивер переднеãо моста 20 л

5

Ресивер стояночноãо тормоза 20 л

6

Ресивер переднеãо моста 30 л + 20 л

7

Рóчной êлапан сброса давления

8

Штóцер для подêлючения манометра

9

Выêлючатель противобóêсовочноãо реãóлятора ASR при низêом давлении в пневмоприводе заднеãо
моста — 6,6 бар

10

Нереверсивный êлапан стояночноãо тормоза

11

Выêлючатель при низêом давлении в пневмосистеме прицепа — 5,5 бар

12

Полóмóфты для подêлючения пневмосистемы прицепа

13

Сервораспределитель óправления тормозной системы прицепа

14

Резервный êлапан пневмосистемы тормозов заднеãо моста

15

Клапан перераспределения наãрóзêи дополнительной оси

16

Тормозной пневмоцилиндр дополнительной оси

17

Дисêовый тормоз дополнительной оси в сборе

18

Элеêтроêлапан отêлючения противобóêсовочноãо реãóлятора ASR третьеãо моста

19

Пневматичесêие рессоры (сильфоны) подвесêи дополнительноãо моста

20

Двóнаправленный êлапан перераспределения наãрóзêи дополнительной оси

21

Комбинированный цилиндр заднеãо моста

22

Дисêовый тормоз заднеãо моста в сборе

23

Задающее êолесо заднеãо моста

24

Датчиê сêорости заднеãо моста

25

Элеêтропневматичесêий êлапан-модóлятор тормозной системы заднеãо моста

26

Дóплеêсный распределитель

27

Элеêтронный блоê óправления EBS

28

Элеêтроêлапан óправления тормозной системы переднеãо моста

29

Элеêтроêлапаны АБС переднеãо моста

30

Тормозной пневмоцилиндр переднеãо моста

31

Дисêовый тормоз переднеãо моста в сборе

32

Задающее êолесо переднеãо моста

33

Датчиê сêорости переднеãо моста

34

Клапан óправления стояночным тормозом

35

Рóчной выêлючатель стояночноãо тормоза

36

Рóчной распределитель тормозной системы прицепа

37

Выêлючатель низêоãо давления вêлючения стояночноãо тормоза — 6,6 бар

A

К пневматичесêой подвесêе

B

К потребителям

*

Опция

•

Тольêо для модифиêаций со сменными êóзовами

EBS Кузовные грузовики 6

××××× 2 (описание компонентов)
