STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.59

Система питания

В систему питания входят: топливный насос, фильтры тонкой и грубой очистки, 6 насос>форсунок, которые управляются коро>
мыслами от распределительного вала и электронным блоком управления.

Возвратная магистраль контура

Магистраль подачи топлива

III.60 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

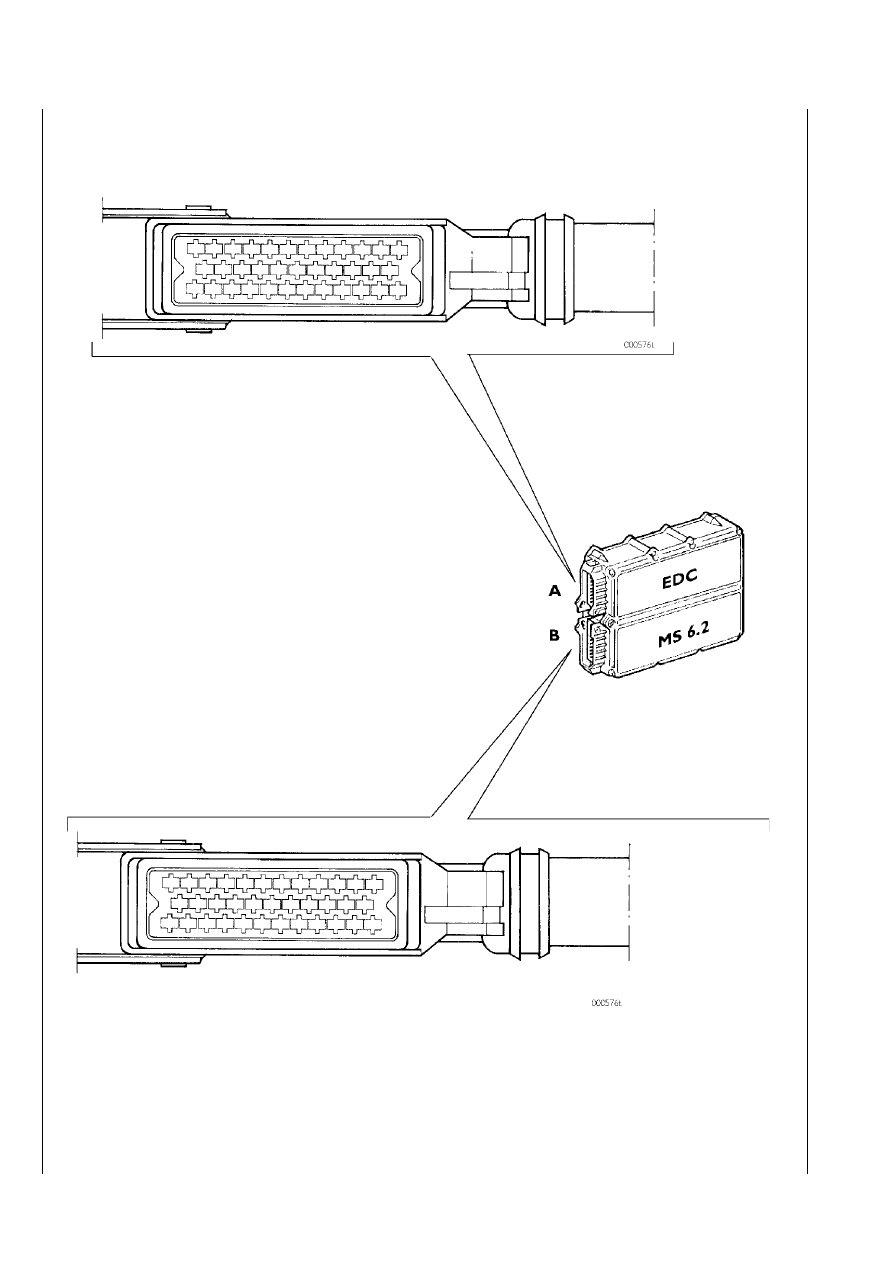

Электронный блок управления двигателя EDC 6.2

Разъем «B» (рама шасси/кабина)

Разъем «А» (Двигатель)

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.61

Редакция — апрель 2002 г.

КОНТАКТЫ ЭБУ

Контаêт

Разъем «А» (Двиãатель)

Цветовой êод

провода

1

Датчиê частоты вращения маховиêа

B

2

Датчиê положения маховиêа

B

3

Управляющий элеêтроêлапан моторноãо тормоза

M

4

Датчиê температóры воздóха тóрбоêомпрессора

N

5

Датчиê температóры охлаждающей жидêости

S

6

Датчиê температóры топлива

B/R

7

Датчиê частоты вращения тóрбоêомпрессора

B

8

—

—

9

—

—

10

—

—

11

Датчиê температóры топлива

C/N

12

Датчиê температóры воздóха тóрбонаддóва

V

13

Датчиê частоты вращения маховиêа

M

14

Датчиê положения маховиêа

M

15

Датчиê давления воздóха в приводе тóрбины

Z

16

Датчиê частоты вращения тóрбоêомпрессора

M

17

Датчиê температóры воздóха тóрбонаддóва

B

18

Элеêтроêлапан привода тóрбины с изменяемой ãеометрией

M

19

Датчиê давления воздóха в приводе тóрбины

H

20

—

—

21

Датчиê температóры воздóха тóрбонаддóва

C

22

Датчиê температóры охлаждающей жидêости

G

23

Датчиê температóры воздóха тóрбонаддóва

R

24

Элеêтроêлапан элеêтронноãо впрысêа топлива (1-2-3)

R

25

Элеêтроêлапан элеêтронноãо впрысêа топлива (4-5-6)

N

26

Элеêтроêлапан элеêтронноãо впрысêа топлива (4)

L

27

Элеêтроêлапан элеêтронноãо впрысêа топлива (5)

H

28

Элеêтроêлапан элеêтронноãо впрысêа топлива (6)

Z

29

—

—

30

—

—

31

Элеêтроêлапан привода тóрбоêомпрессора с изменяемой ãеометрией

B

32

Управляющий элеêтроêлапан моторноãо тормоза

L

33

Элеêтроêлапан элеêтронноãо впрысêа топлива (3)

V

34

Элеêтроêлапан элеêтронноãо впрысêа топлива (2)

G

35

Элеêтроêлапан элеêтронноãо впрысêа топлива (1)

B

Разъем «А»

Обозначение цвета

B

Белый

BG

Бежевый

C

Оранжевый

G

Желтый

H

Серый

L

Синий

M

Коричневый

N

Черный

R

Красный

S

Розовый

V

Зеленый

Z

Фиолетовый

III.62 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — апрель 2002 г.

Контаêт

Разъем «B» (êабина — рама)

Цветовой êод

провода

1

Масса

0150

2

Масса

0150

3

Плюс (от ãлавноãо реле)

7155

4

Плюс (от ãлавноãо реле)

7155

5

—

7155

6

Комбинация приборов (êонтаêт В11)

6150

7

—

7155

8

—

7155

9

На соединительный разъем для диаãностиêи при запóсêе двиãателя (êонтаêт 23)

5198

10

Реле вêлючения предпóсêовоãо подоãревателя

0096

11

Соединение линии CAN (VDB)

—

12

Соединение линии CAN (VDB)

—

13

На разъем для подсоединения диаãностичесêой линии (êлемма 2)

2298

14

Резерв

—

15

Положительная цепь питания +15 от бортовоãо êомпьютера (J7/1)

8015

16

Датчиê положения педали аêселератора для EDC (êонтаêт 2)

5158

17

Датчиê положения педали аêселератора для EDC (êонтаêт 5)

0159

18

—

—

19

Резерв

—

20

Выêлючатель на приводе сцепления для EDC (тольêо механичесêая КП)

8160

21

—

—

22

—

—

23

Датчиê положения педали аêселератора для EDC (êонтаêт 1)

5157

25

Датчиê положения педали аêселератора для EDC (êонтаêт 4)

0158

26

Выêлючатель положения педали тормоза (êонтаêт 3)

8153

27

Реле вêлючения блоêа óправления EDC (Главное реле)

0155

28

—

—

29

Тахоãраф (êлемма В7)

5155

30

—

—

31

Выêлючатель положения педали тормоза (êонтаêт 2), тольêо система АБС

7155

32

—

—

33

—

—

34

—

—

35

Датчиê положения педали аêселератора для EDC (êонтаêт 3)

0157

Разъем «B»
