ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.57

Электрооборудование двигателя F3B

II.

А.

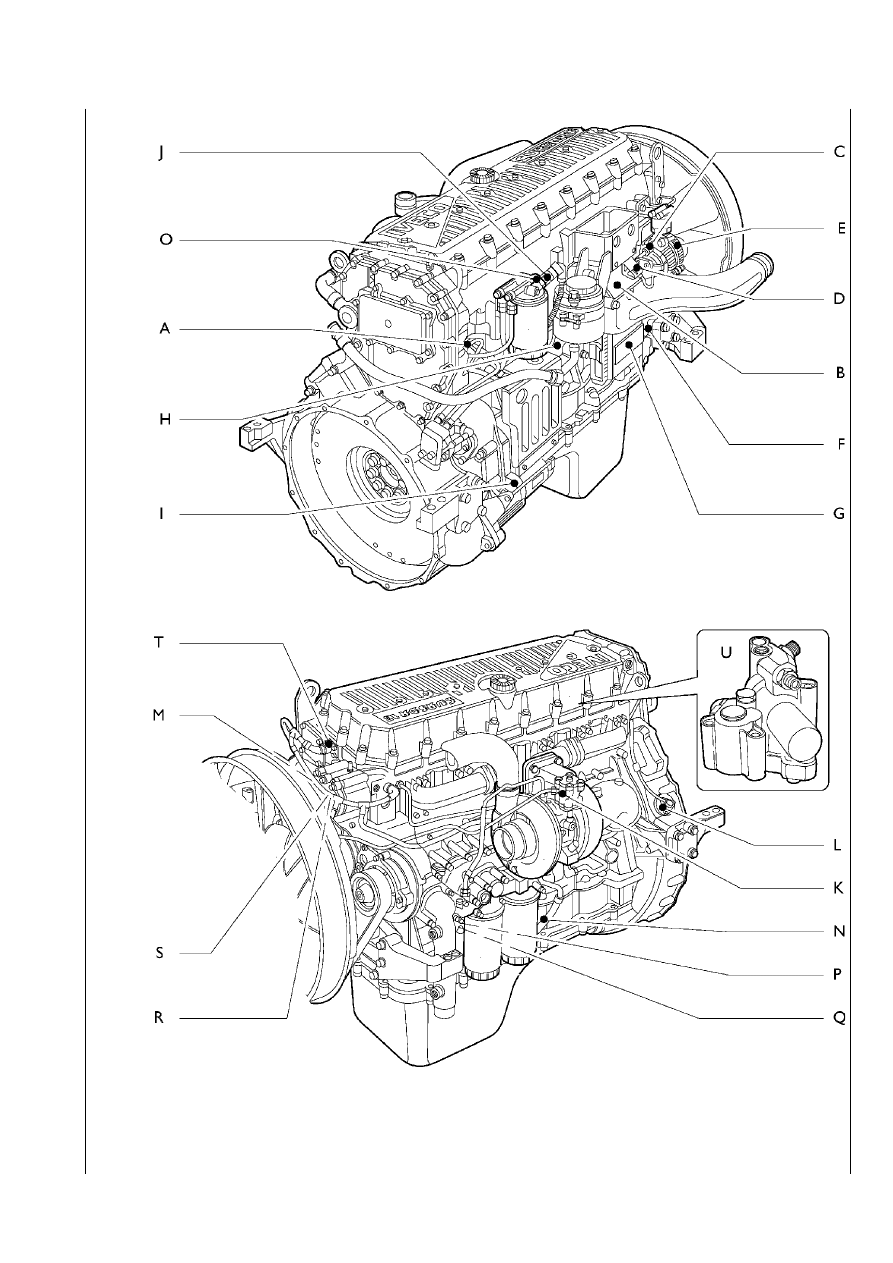

 ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ РАСПРЕДВАЛА — В. НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ ПРЕДПУСКОВОГО ПОДОГРЕВА — С. ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА ВО ВПУСК>

НОМ КОЛЛЕКТОРЕ — D. ДАТЧИК ДАВЛЕНИЯ ТУРБОНАДДУВА — E. ГЕНЕРАТОР — F. ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА (ОПЦИЯ) — G. ЭБУ ДВИГАТЕЛЯ EDC (MS6) —
H.

 ТОЧКА КРЕПЛЕНИЯ МАССОВОГО ПРОВОДА НА ДВИГАТЕЛЕ — I. СТАРТЕР — J. ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА — K. ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ТУРБИНЫ — L. ДАТ>

ЧИК ЧАСТОТЫ ВРАЩЕНИЯ МАХОВИКА — М. УПРАВЛЯЮЩИЙ ЭЛЕКТРОКЛАПАН ТУРБОКОМПРЕССОРА С ИЗМЕНЯЕМОЙ ГЕОМЕТРИЕЙ — N. ДАТЧИК ДАВЛЕНИЯ
ВКЛЮЧЕНИЯ ТУРБОНАДДУВА — О. ВЫКЛЮЧАТЕЛЬ КОНТРОЛЬНОЙ ЛАМПЫ ЗАСОРЕНИЯ ТОПЛИВНОГО ФИЛЬТРА — P. ДАТЧИК НИЗКОГО ДАВЛЕНИЯ МАСЛА — Q.
ДАТЧИК ДАВЛЕНИЯ МАСЛА — R. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДЛЯ EDC — S. ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — T. РАЗЪЕМ
НА ГОЛОВКЕ БЛОКА ДВИГАТЕЛЯ ДЛЯ ПОДСОЕДИНЕНИЯ ЭЛЕКТРОКЛАПАНОВ НАСОС>ФОРСУНОК — U. ЭЛЕКТРОКЛАПАН МОТОРНОГО ТОРМОЗА.

ВИД СПРАВА

ВИД СЛЕВА

III.58 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — апрель 2002 г.

ФУНКЦИОНАЛЬНАЯ СХЕМА СИСТЕМЫ ЭЛЕКТРОННОГО УПРАВЛЕНИЯ ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ
(EDC)

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

III.58/1

Редакция — Апрель 2002 г.

Система EDC, устанавливаемая на новой гамме грузовиков, во многом аналогична предыдущей версии.

Как можно понять из функциональной схемы, приведенной на предыдущей станице, основное различие заключается в том,
что теперь появились новые ЭБУ, с которыми ЭБУ двигателя (EDC) взаимодействует через различные линии интерфейса
CAN (VDB: EDC и комбинация приборов, бортовой компьютер, EBS, КП Eurotronic).

Установлен вентилятор системы охлаждения двигателя с электро< и пневмоприводом (в зависимости от частоты вращения),
который управляется по линии CAN VDB от ЭБУ FFC.

Поз.

Описание

Код

компонента

1

Комбинация приборов (контрольные лампы, температура охлаждающей жидкос-
ти, предпусковой подогрев, моторный тормоз, ограничитель скорости, тахометр)

50005

2

Электронный блок управления автоматической КП

86004

3

Тахограф

40011

4

Реле ЭБУ двигателя (EDC)

25294

5

Датчик частоты вращения турбокомпрессора

48043

6

Датчик давления воздуха турбокомпрессора

85154

7

Управляющий электроклапан турбокомпрессора с изменяемой геометрией (VGT)

78248

8

Электроклапан моторного тормоза

78050

9

Электрические насос-форсунки

78247

10

30-êонтаêтные диаãностичесêие разъемы

72021

11

Реле наãревательноãо элемента предпóсêовоãо подоãрева двиãателя

25222

12

Наãревательный элемент предпóсêовоãо подоãрева двиãателя

61121

13

Датчиê частоты вращения распредвала

48042

14

Датчиê частоты вращения двиãателя

48035

15

Датчиê давления воздóха

85158

16

Датчиê температóры воздóха

85155

17

Датчиê температóры охлаждающий жидêости двиãателя

85153

18

Датчиê температóры топлива

47042

19

Датчиê положения педали аêселератора

85152

20

Выêлючатель сцепления (механичесêая êоробêа передач)

42374

21

ЭБУ Multiplex FFC

86117

22

Элеêтроêлапан вентилятора системы охлаждения двиãателя

78116

23

Подрóлевой переêлючатель

54030

24

ЭБУ Multiplex SWI

86123

25

Блоê датчиêов давления хладаãента (êондиционера)

42608

26

ЭБУ тормозной системы EBS

88005

27

ЭБУ Multiplex ВС (ВС — Бортовой êомпьютер)

86116

III.58/2
