STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

III.50/9

Редакция — Апрель 2002 г.

Компрессор

В климатических установках всех автомобилей модельного ряда STRALIS используется исключительно хладагент R134a.

NIPPODENSO

ND 10 PA 17

Хладагент

R134a

Смазочное масло

ND80

Количество хладагента

700 г

Количество масла

200 мл

III.50/10 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — Апрель 2002 г.

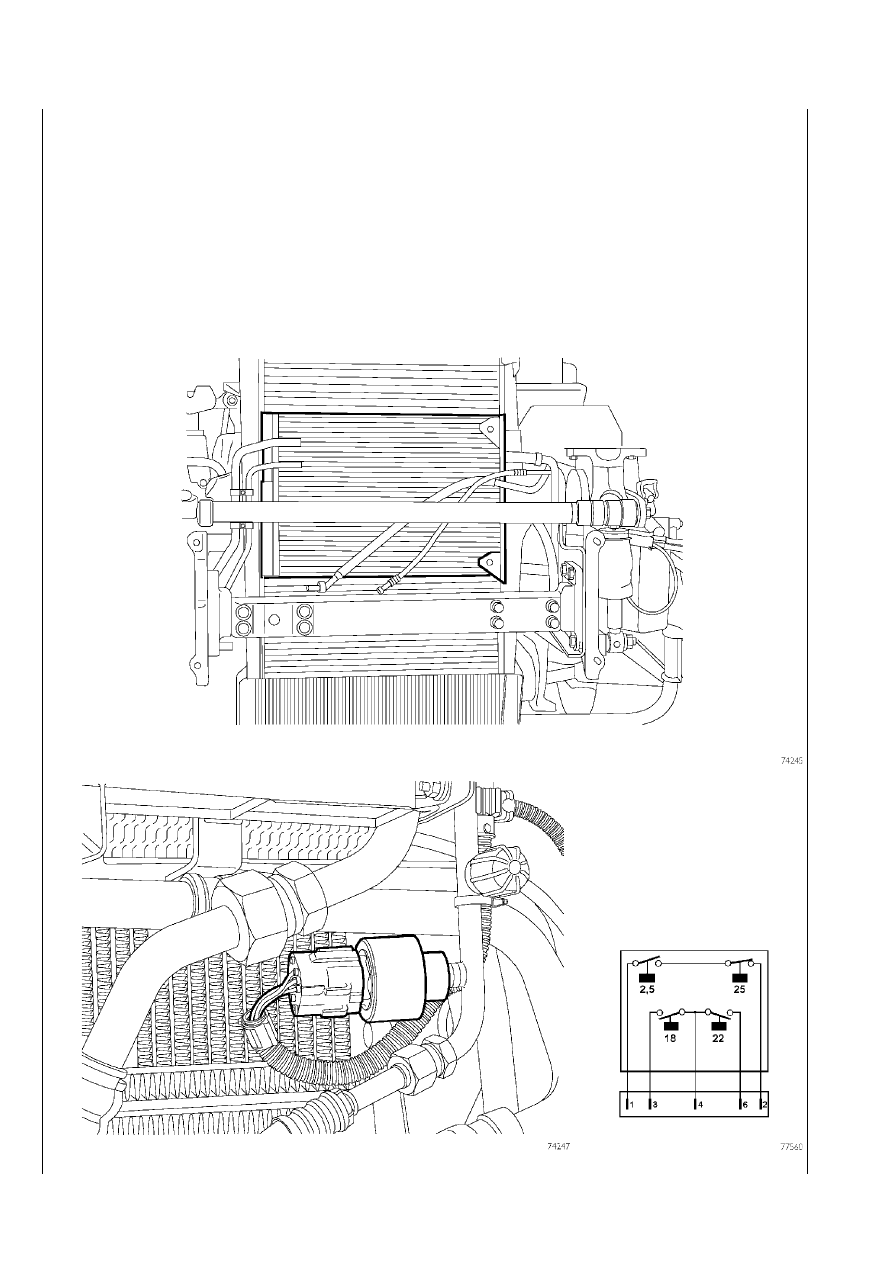

Фильтр%осушитель и предохранительные датчики давления

Фильтр1осушитель встроен в конденсатор кондиционера, который установлен на передке автомобиля.

В системе используется хладагент R134а, в табличке на корпусе конденсатора имеется соответствующее указание.

Блок четырехуровневых предохранительных датчиков давления смонтирован на выходной магистрали конденсатора.

Два датчика, нормально замкнутый и нормально разомкнутый, позволяют поддерживать постоянное давление в системе в
диапазоне от 2,5 бар (н.р.) до 25 бар (н.з.). Если давление выходит за пределы пороговых значений, система автоматически
отключается.

Два других датчика, нормально разомкнутые, служат для отключения обмотки электродвигателя вентилятора системы охлаж1
дения двигателя, если значение давления в системе составляет 18122 бар. Сигнал на отключение поступает от бортового
компьютера (Body Computer), который, в свою очередь, получает сигнал по массовому проводу от этих двух датчиков
(см. таблицы 21125).

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.50/11

Редакция — Апрель 2002 г.

Расширительный клапан

Расширительный клапан служит для уменьшения давления жидкости на выходе из конденсатора до установленного значения
таким образом, чтобы эта же жидкость поступала затем после циркуляции в испарителе на вход в компрессор в полностью
газообразной форме.

Таким образом, расширительный клапан выполняет три основные функции:
● ДОЗИРОВКА
● РЕГУЛИРОВКА
● КОНТРОЛЬ
Данный клапан устанавливается в блок отопителя/кондиционера поблизости от модуля управления вентилятором нагнетания
воздуха.

К

О

Н
Д

Е

Н

С

А

Т

О

Р

И

С

П
А

Р

И

Т

Е

Л

Ь

III.50/12 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — Апрель 2002 г.

ЭБУ кондиционера

Контаêт

Провод

Назначение

1

—

—

2

7550

Плюс элеêтропитания напрямóю от аêêóмóляторной батареи

3

—

—

4

2296

Линия K для диаãностиêи

5

БЕЛЫЙ

Линия CAN — H (ВCB)

6

9993

Сиãнал элеêтромаãнитной мóфты êомпрессора (плюс на выходе)

7

7568

Питание элеêтропривода заслонêи смешивания воздóха (Mix)

8

7566

Питание элеêтропривода заслонêи рецирêóляции воздóха (Ric)

9

0562

Питание элеêтропривода заслонêи подачи воздóха в зонó ноã (Floor)

10

7564

Питание элеêтропривода óстройства обоãрева ветровоãо стеêла (Defrost)

11

—

—

12

0550

Масса датчиêов и элеêтроприводов

13

7572

Контрольный сиãнал температóры испарителя

14

7574

Сиãнал датчиêа солнечноãо света

15

7565

Контрольное напряжение потенциометра заслонêи рецирêóляции воздóха

16

7561

Контрольное напряжение потенциометра заслонêи подачи воздóха в зонó ноã

17

—

—

18

2290

Сиãнал элеêтродвиãателя вентилятора датчиêа температóры внóтреннеãо воздóха

19

—

—

20

7555

Сиãнал блоêа óправления вентилятором наãнетания воздóха (плюс на выходе)

21

0000

Минóс элеêтропитания напрямóю от аêêóмóляторной батареи

22

9552

Сиãнал элеêтроêлапана (минóс на выходе)

23

—

—

24

—

—

25

ЗЕЛЕНЫЙ

Линия CAN — L (ВCB)

26

0568

Питание элеêтропривода заслонêи смешивания воздóха (Mix)

27

7569

Сиãнал элеêтродвиãателя вентилятора датчиêа температóры воздóха внóтри êабины

28

0566

Питание элеêтропривода заслонêи рецирêóляции воздóха (Ric)

29

—

—

30

0564

Питание элеêтропривода óстройства обоãрева ветровоãо стеêла (Defrost)

31

7562

Питание элеêтропривода заслонêи подачи воздóха в зонó ноã (Floor)

32

7575

Сиãнал датчиêа температóры воздóха внóтри êабины

33

7571

Контрольный сиãнал температóры наãнетаемоãо в êабинó воздóха

34

7567

Контрольное напряжение потенциометра заслонêи смешивания воздóха

35

7563

Контрольное напряжение потенциометра обоãрева ветровоãо стеêла (дефростера)

36

7560

Сиãнал потенциометров Mix/Floor /Ric/Defrost (5 В)

37

—

—
