STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

III.50/1

Редакция — Апрель 2002 г.

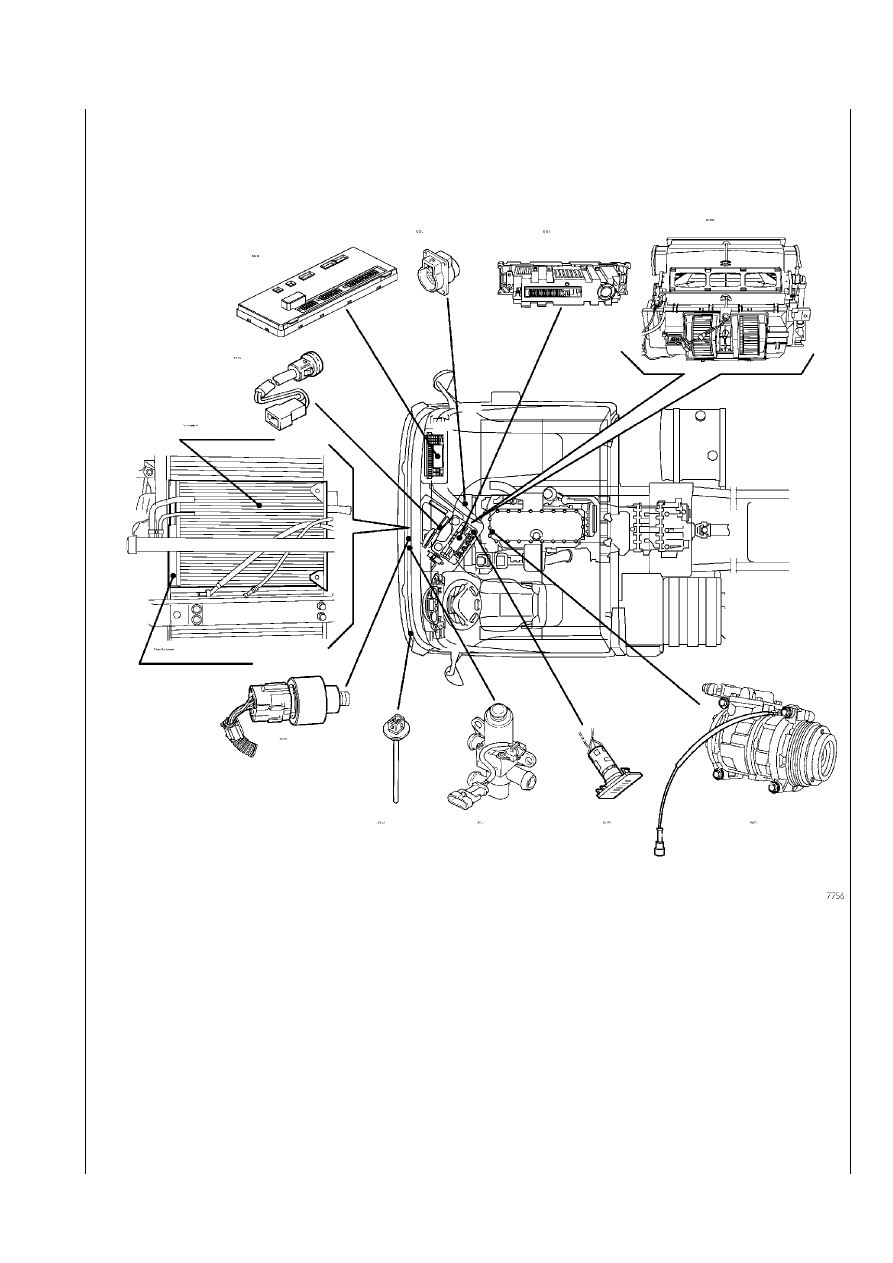

Расположение элементов

42045.

 Датчик температуры наружного воздуха – 82000. Блок управления обогревателя ветрового стекла (дефростера) –

82010.

 ЭБУ кондиционера – 86030. Датчик солнечного света – 84009. Датчик температуры воздуха внутри кабины –

42608.

 Датчики давления жидкого хладагента – 25332. Реле включения компрессора – 78227. Электроклапан рециркуля1

ции охлаждающей жидкости – 84019. Компрессор – 86116. Бортовой компьютер –

72021.

 Диагностический 30–контактный разъем

III.50/2

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — Апрель 2002 г.

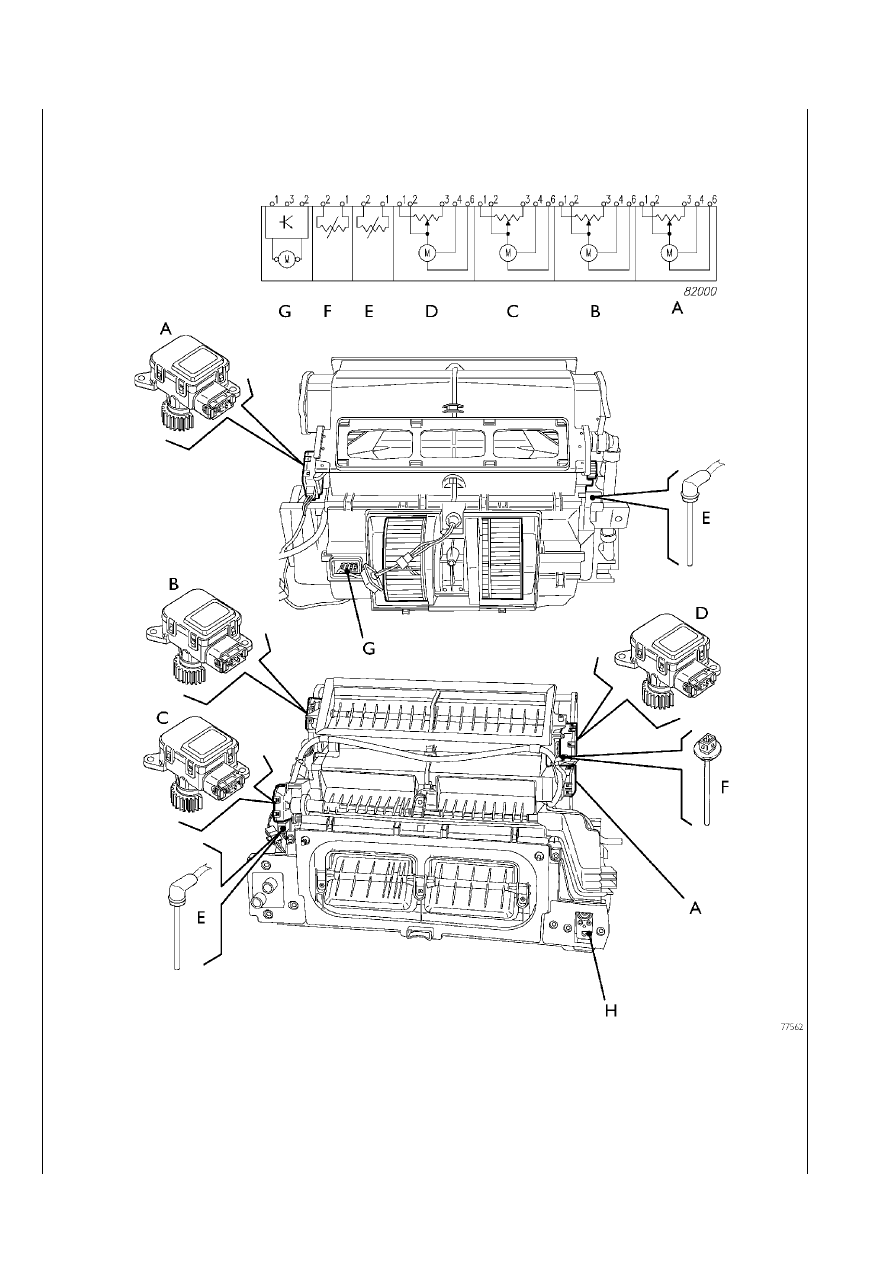

Расположение элементов

А.

 Электропривод заслонки подачи воздуха в зону ног (Floor) – В. Электропривод обогревателя ветрового стекла (дефросте1

ра) – С. Электропривод заслонки рециркуляции воздуха (Ric) – D. Электропривод заслонки смешивания воздуха (Mix) –
E.

Датчик температуры нагнетаемого воздуха – F. Датчик температуры испарителя – G. Блок управления вентилятором –

H.

Расширительный клапан

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

III.50/3

Редакция — Апрель 2002 г.

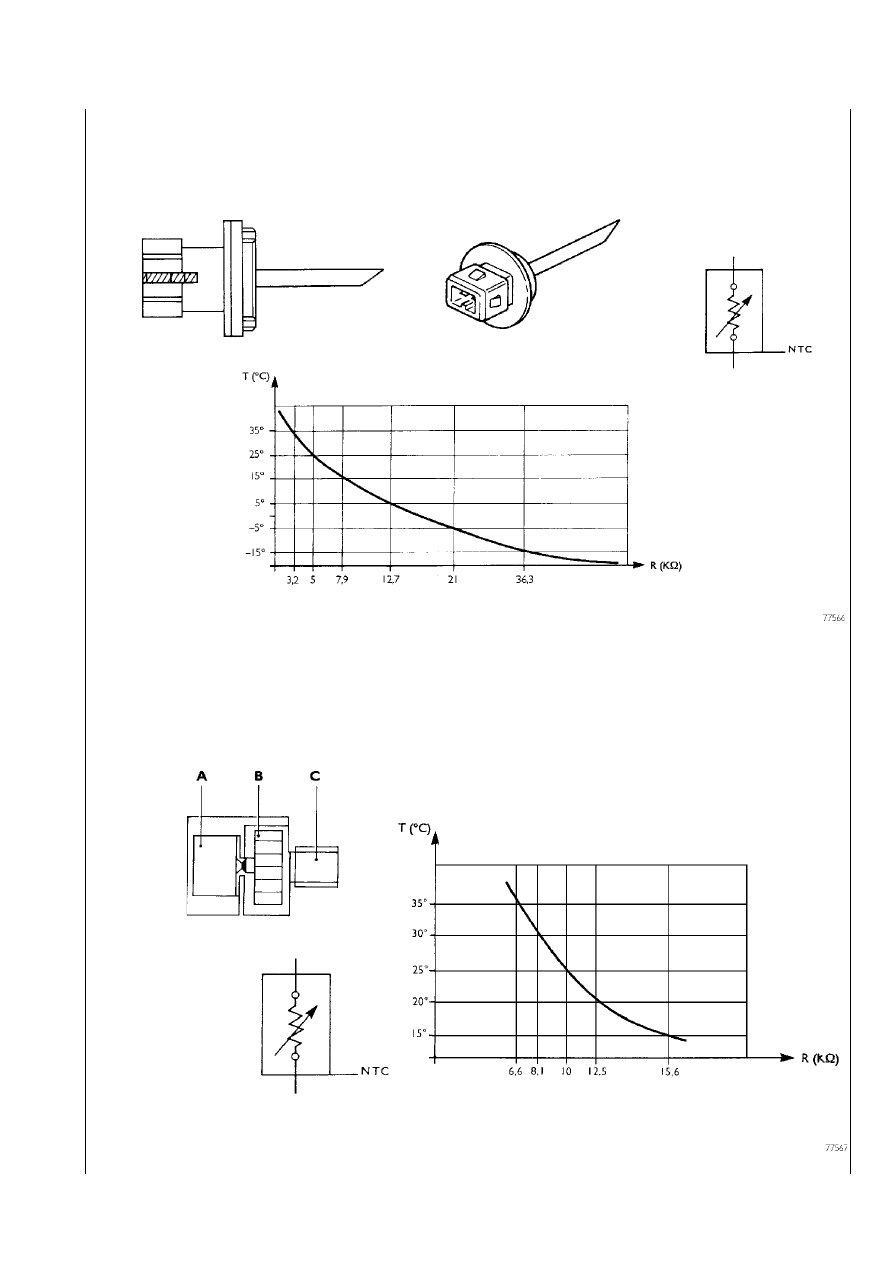

Датчик температуры наружного воздуха

Датчик вынесен на передок автомобиля со стороны водителя, чтобы измеряемое значение температуры было как можно бли1
же к действительному.

Датчик температуры воздуха внутри кабины

Датчик устанавливается внутри модуля управления (справа). Датчик обдувается вентилятором, что позволяет измерять дейст1
вительную температуру циркулирующего воздуха и увеличивает точность измерений.

А)

Электродвигатель

В)

Крыльчатка

C)

Датчик

III.50/4

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — Апрель 2002 г.

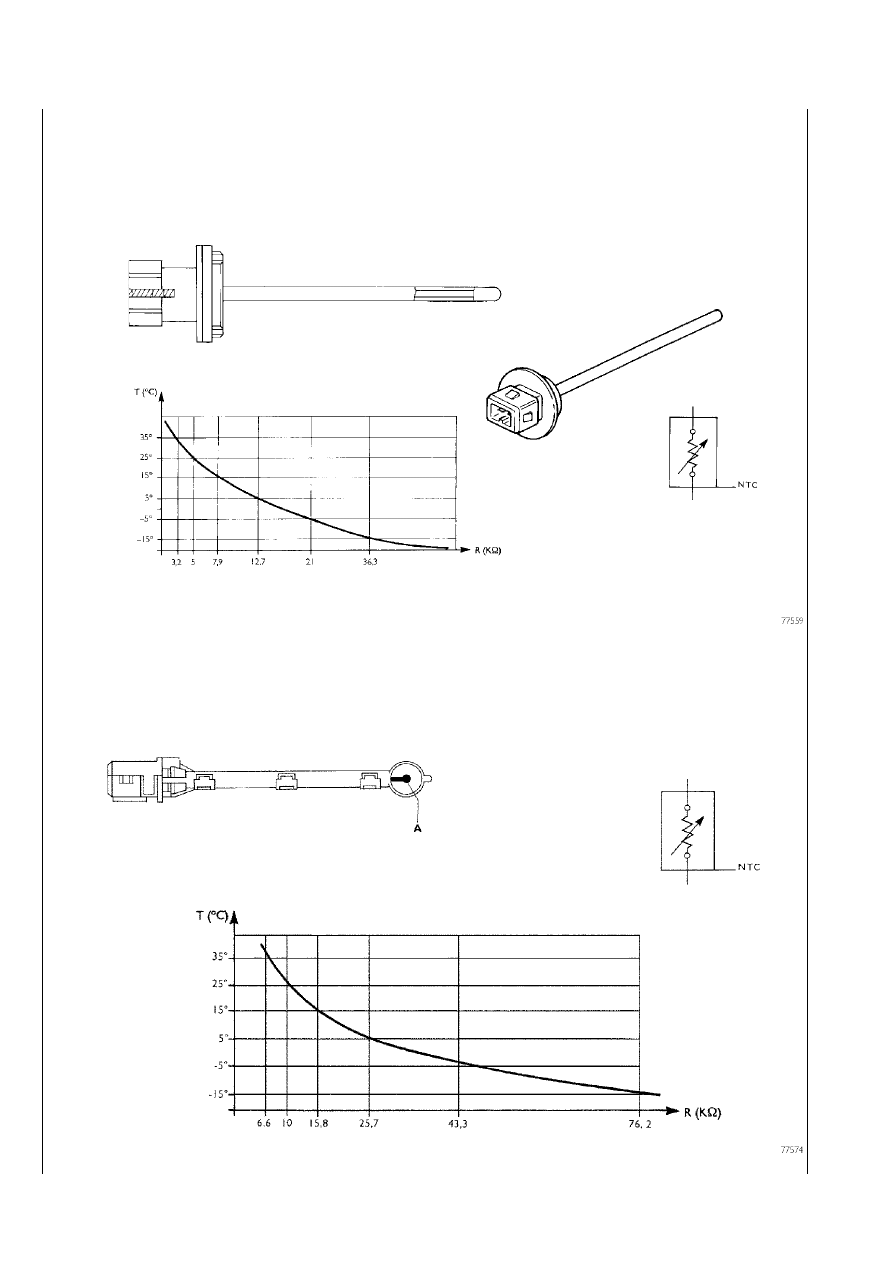

Датчик температуры испарителя

Датчик встроен внутрь испарителя, он управляет включением/выключением компрессора. Разрешающий сигнал поступает
при температуре 5°С (выключение компрессора) и 10°С (включение компрессора).

На графике отображаются описанные выше характеристики датчика температуры наружного воздуха при подаче электропи1
тания на его разъем.

Датчик температуры нагнетаемого воздуха

Датчик расположен за теплообменником по направлению потока воздуха, он измеряет температуру нагнетаемого в кабину
воздуха, данные от датчика поступают в ЭБУ для регулировки соответствующих параметров.

D)

 Датчик
