STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.43

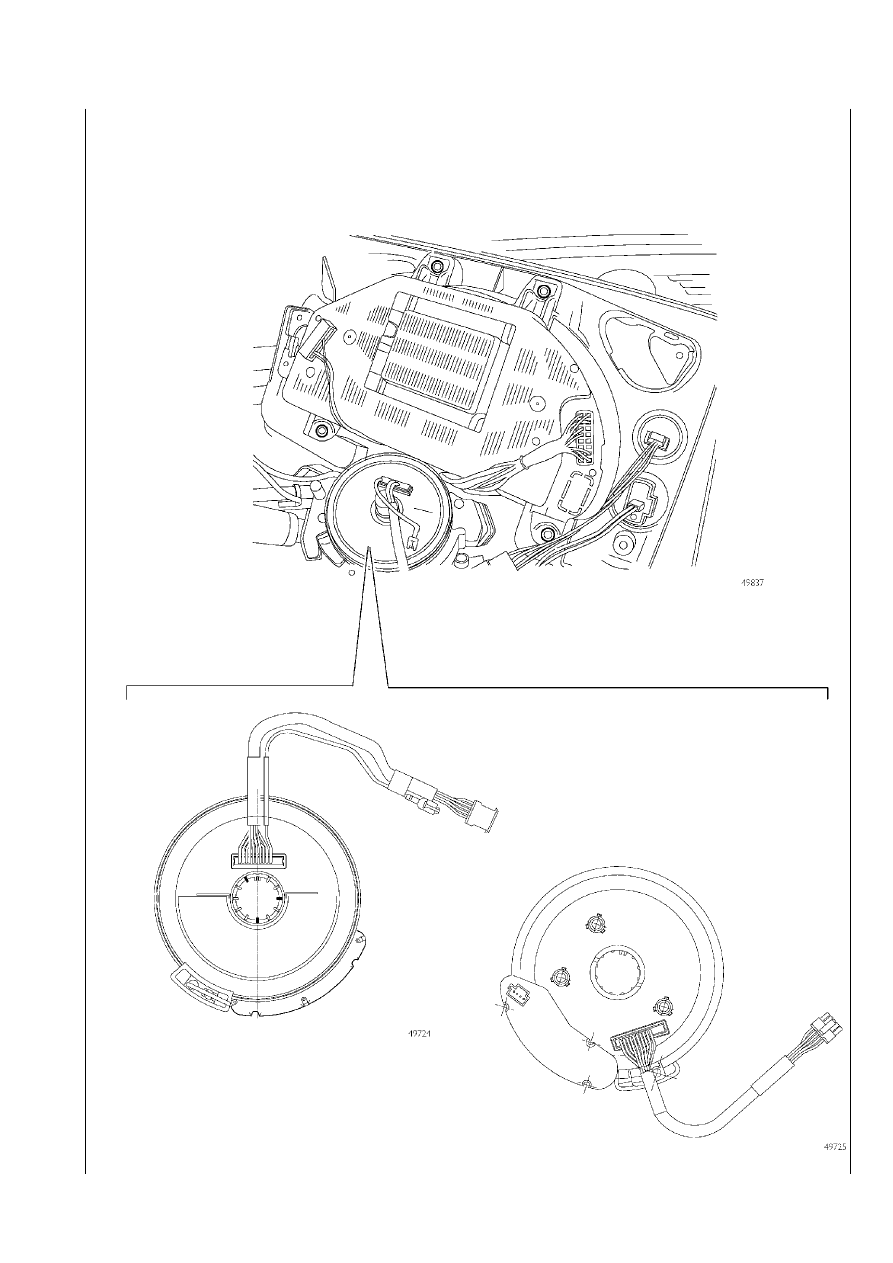

КОЛЬЦЕВОЙ КОНТАКТ

Расположен под рулевым колесом.
На него поступают все сигналы от органов управления на рулевом колесе и затем передаются на ЭБУ SWI.

ВИД СВЕРХУ (РОТОР)

ВИД СНИЗУ (СТАТОР)

III.44 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

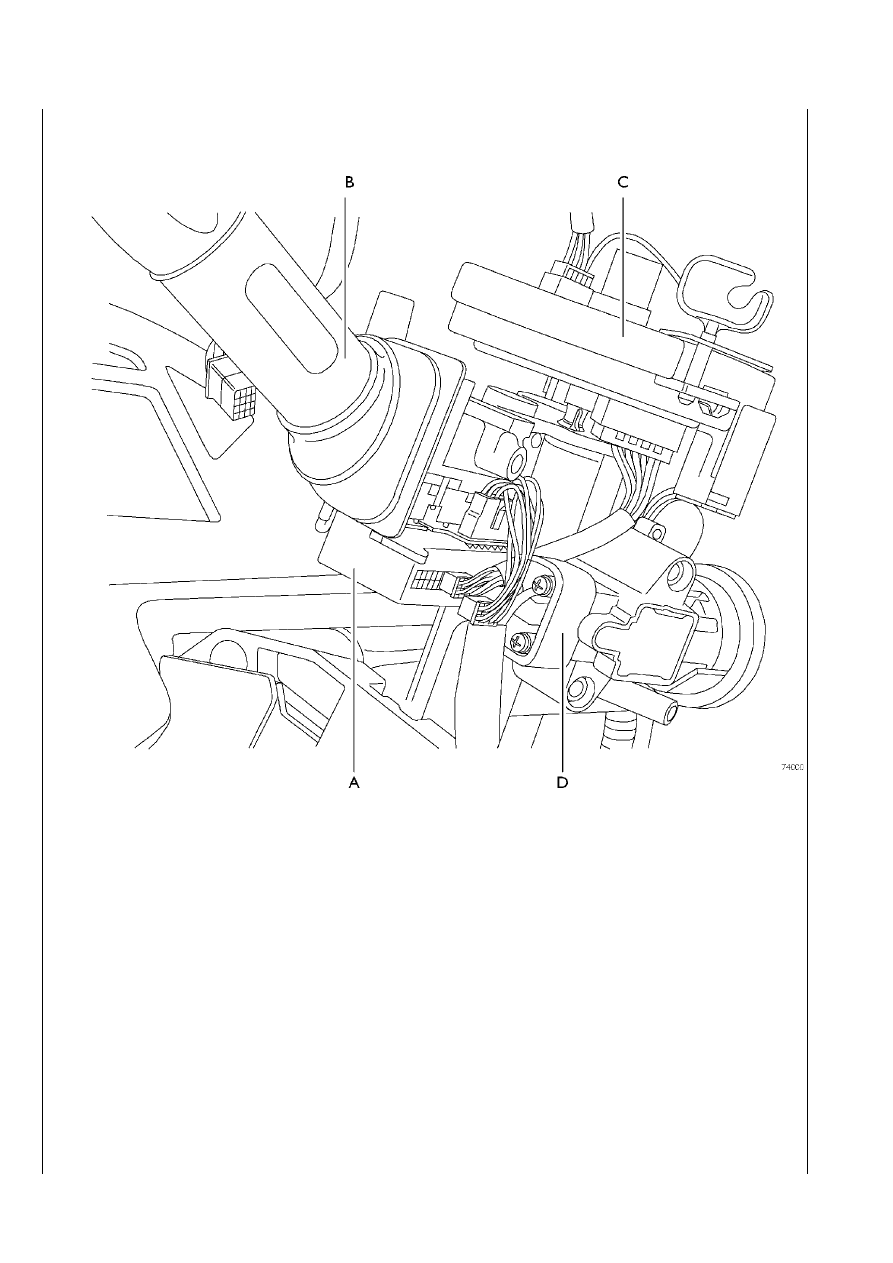

РАСПОЛОЖЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ НА РУЛЕВОЙ КОЛОНКЕ

Примечание:

 в случае снятия кольцевого контакта необходимо производить работы строго в последовательности, указанной

на следующей странице.

А.

 ЭБУ SWI — В. Подрулевой переключатель — С. Кольцевой контакт — D. Замок зажигания

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.45

Для замены кольцевого контакта необходимо скрупулезно придерживаться всех приведенных ниже указаний, чтобы во время
снятия не повредить обмотку в корпусе. После ремонта рулевое колесо обязательно должно быть установлено в изначаль>
ное положение.

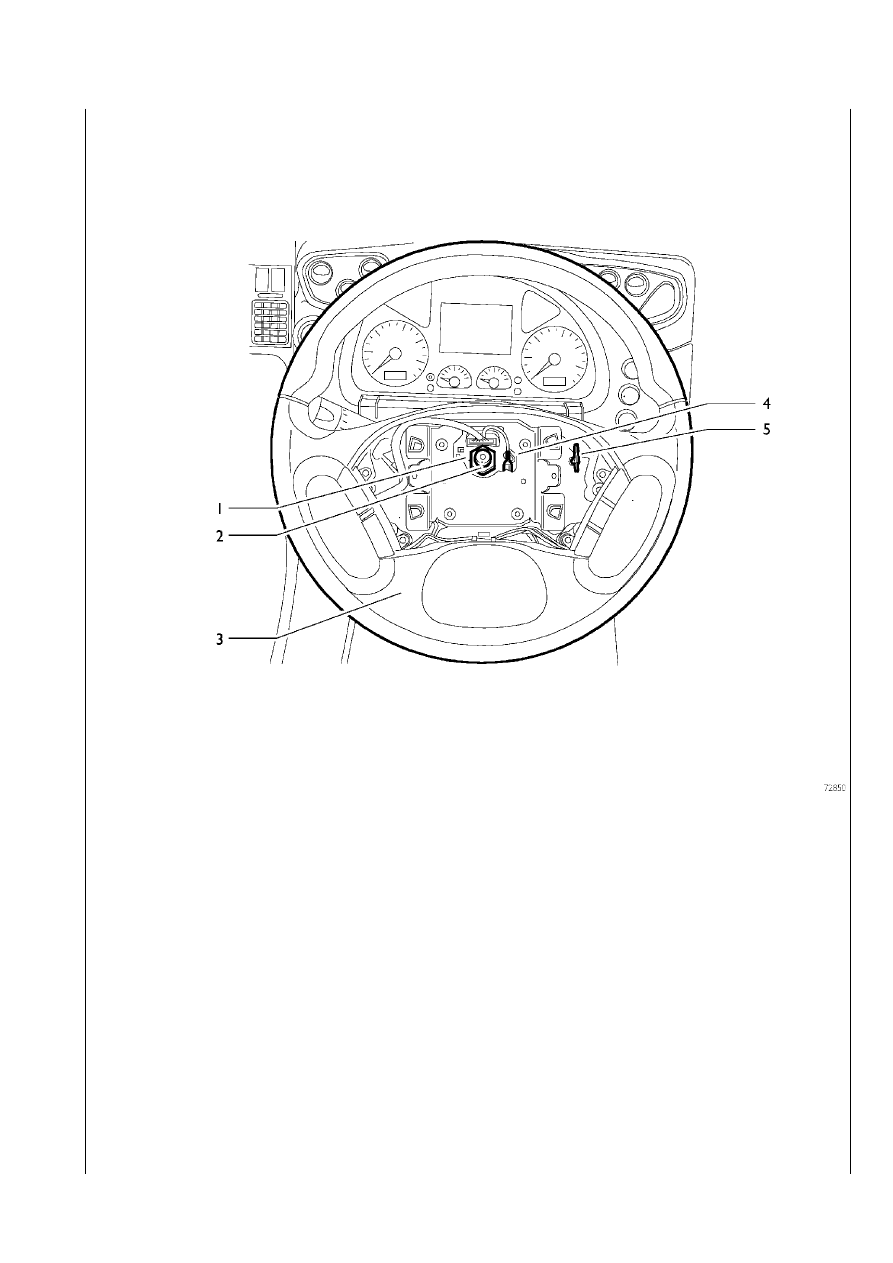

Отсоедините электрический разъем (4) массового провода.

Отверните гайку (1) и отметьте взаимное положение рулевого колеса (3) и вала (2), после чего снимите рулевое колесо.

III.46 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

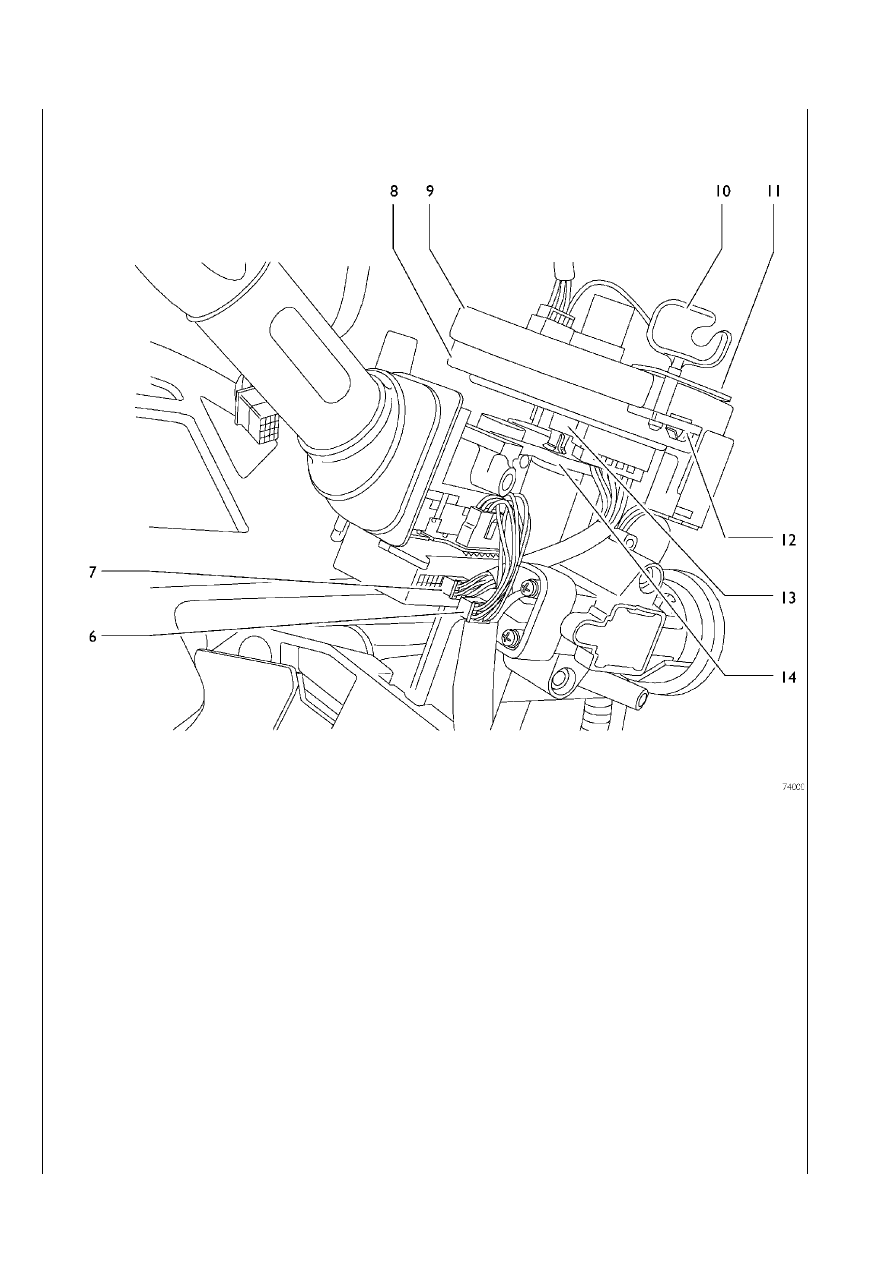

Отсоедините электрические разъемы (6>7) от ЭБУ SWI.

Заблокируйте верхнюю часть кольцевого контакта (ротор) (9) относительно его корпуса, вставив специальный ключ (10) в
проушины (11>12). Специальный ключ не позволит проворачиваться ротору (9) относительно статора (8) во время демонта>
жа узла в сборе.

Ротор и статор должны быть взаимно соединены и заблокированы до того, как они снова будут установлены на рулевую ко>
лонку. Если специальный ключ отсутствует, воспользуйтесь болтом подходящей длины и гайкой.

Аккуратно вытяните на себя кольцевой контакт, так чтобы удерживающие штифты вышли из своих посадочных мест в крон>
штейне. При хранении обращайтесь с узлом аккуратно.
