STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.39

Редакция — апрель 2002 г.

РАЗЪЕМ «J1»

Контаêт

Провод

Назначение

1-2-3

4442

Плафоны êрасноãо света

4

8064

Элеêтродвиãатель солнцезащитной шторêи

5

8063

Элеêтродвиãатель солнцезащитной шторêи

6

8886

Насос стеêлоомывателя

7

8821

Насос омывателя фар

8

0000

Масса

9-14

—

Резерв

15

2993

Линия K

16

7993

Питание

РАЗЪЕМ «J2»

Контаêт

Провод

Назначение

1

—

Линия CAN H (ВCB)

2-4

—

Резерв

5

6656

ST 14-5

6

1165

ST 14-3

7

—

Линия CAN L (ВCB)

8-11

—

Резерв

12

5515

ST 14 -4

РАЗЪЕМ «J3»

Контаêт

Провод

Назначение

1-2

—

Резерв

3

5521

Датчиê óровня жидêости в бачêе стеêлоомывателя

4-5

—

Резерв

6

0974

Положение солнцезащитных штороê

7

0972

Привод солнцезащитных штороê

8

0973

Привод солнцезащитных штороê

9-20

—

Резерв

Разъемы

III.40 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

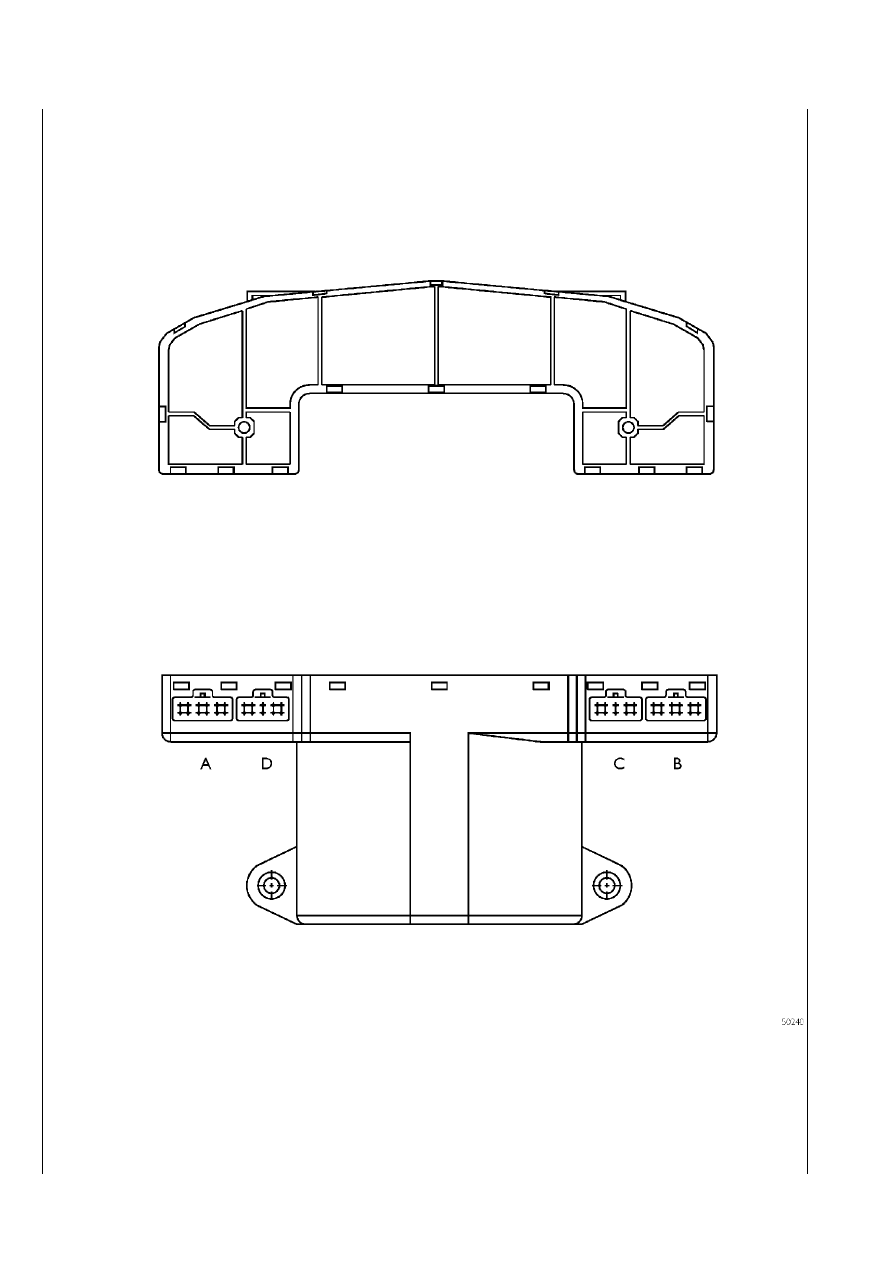

ЭБУ интерфейса органов управления на рулевой колонке (SWI)

Данный электронный модуль установлен на рулевой колонке. Именно в этот ЭБУ поступают все сигналы от двух подрулевых
переключателей. Связь между ЭБУ SWI и остальным электронным оборудованием автомобиля производится по линии CAN.

ВИД СВЕРХУ

ВИД СПЕРЕДИ

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.41

Входы

Выходы

Замоê зажиãания

Сообщения по линии CAN

Клавиши системы êрóиз-êонтроля
Запроãраммированное оãраничение сêорости

Подсветêа êнопоê

РЫЧАЖОК ТОРМОЗА-ЗАМЕДЛИТЕЛЯ Intarder
Ближний/дальний свет
Уêазатели поворотов
Стеêлоочиститель
Орãаны óправления на рóлевом êолесе

Функции SWI

ВЫХОДЫ ЛИНИИ CAN

ДАЛЬНИЙ СВЕТ ФАР

СТЕКЛООЧИСТИТЕЛИ ВЫКЛЮЧЕНЫ

НАСОС СТЕКЛООМЫВАТЕЛЯ

AUX1

УСТАНОВИТЬ/УСКОРИТЬ

ЗАМЕДЛИТЬ

СБРОС/ВЫКЛЮЧИТЬ

ПРОГРАММИРУЕМЫЙ

ОГРАНИЧИТЕЛЬ СКОРОСТИ

ВВЕРХ

ВНИЗ

ПЛЮС

МИНУС

СТРАНИЦА

МЕНЮ

ОК

ВКЛЮЧЕНИЕ ЗВУКОВОГО СИГНАЛА

ЛАМПА ПОДСВЕТКИ

Звуковой сигнал отключен

ЭЛЕКТРОПИТАНИЕ

III.42 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Разъемы

А — правый подрóлевой

переêлючатель

В — Левый подрóлевой

переêлючатель

С — Рóлевое êолесо

D

1 Крóиз-êонтроль (возврат

ê ранее выбранной
сêорости)

1 —

1 Выбор страницы меню

на дисплее

1 +30

2 Крóиз-êонтроль

(подтвердить/óсêорение)

2 —

2 Перемещение êóрсо-

ра на дисплее вверх

2 —

3 Оãраничитель сêорости

3 Привод элеêтронасоса

стеêлоомывателя

3 Звóêовой сиãнал

3 CAN H

4 Тормоз-замедлитель

Intarder (позиция 2)

4 Маêсимальная сêорость работы

стеêлоочистителей

4 Подсветêа подрóле-

вых переêлючателей
(выход)

4 CAN L

5 Тормоз-замедлитель

Intarder (позиция 4)

5 Правый óêазатель поворота

5 Масса

5 Масса

6 Тормоз-замедлитель

Intarder (поз. 6)

6 Масса

6 Выбор/подтверждени

е выбора меню

6 Подсветêа подрóлевых

переêлючателей (вход)

7 AUX 1

7 Вêлючение дальнеãо света фар

7 Возврат ê ãлавномó

меню (приборы)

7 -

8 Крóиз-êонтроль

(замедление)

8 Миãание фарами

8 Перемещение

êóрсора на дисплее
вниз

8 Звóêовой сиãнал

(выход)

9 Тормоз-замедлитель

Intarder (поз. 1)

9 Одиночное срабатывание

стеêлоочистителей

9 Кнопêа (–)

9 AUX 2

10 Тормоз-замедлитель

Intarder (поз. 3)

10 Прерывистый режим работы

стеêлоочистителей

10 Кнопêа (+)

10 Масса

11 Тормоз-замедлитель

Intarder (позиция 5)

11 Медленная сêорость работы

стеêлоочистителей

12 Масса

12 Левый óêазатель поворота
