STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.31

ЭБУ ЗАДНЕГО КОНТУРА ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ (RFC )

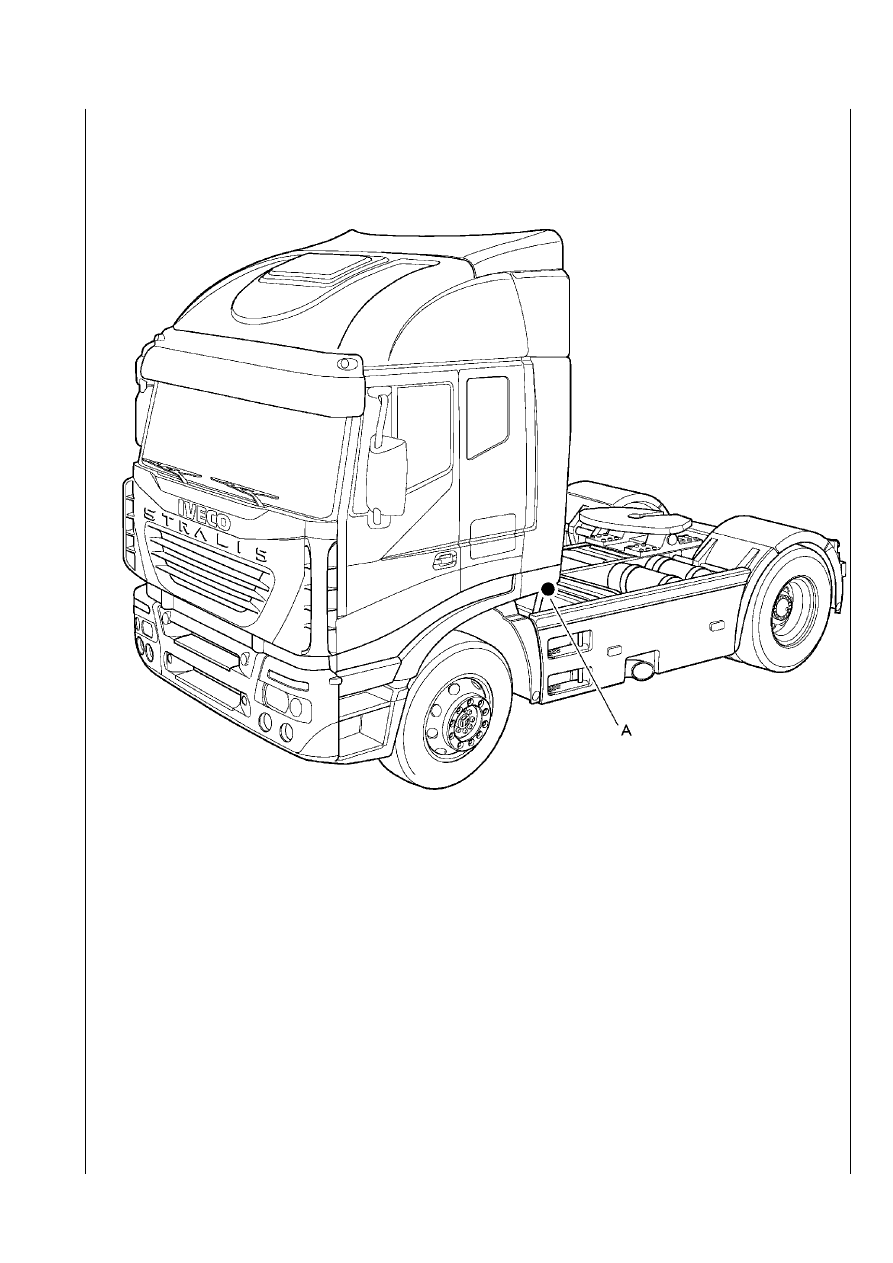

Модуль RFC расположен в центральной части автомобиля, с правой стороны. Порядок снятия модуля RFC аналогичен поряд>
ку снятия электронного блока FFC.

А. Электронный блок управления RFC

III.32 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Поз.

Описание

Код êомпонента

Цветовой êод

провода

1 Резерв

—

—

2 Положительная цепь питания

—

8871

3 Плюс правоãо ãабаритноãо фонаря/прицепа

33004

3330

4 Плюс левоãо ãабаритноãо фонаря/прицепа

33004

3339

A

5 Положительная цепь питания

—

8871

6 Плюс для стоп-сиãналов прицепа

72010

1179

7 Плюс для фонарей заднеãо хода прицепа

72010

2226

8 Плюс на элеêтроêлапаны вêлючения на полнóю мощность êоробêи

отбора мощности на êоробêе передач

78208

9954

1 Резерв

—

—

2 Резерв

—

—

3 Минóс от выêлючателя блоêировêи пóсêа двиãателя при вêлюченной

передаче

53508

8050

4 Минóс выêлючателя фонарей заднеãо хода

53503

2268

5 Минóс выêлючателя êонтрольной лампы пониженноãо ряда передач

53507

9992

6 Минóс выêлючателя êонтрольной лампы засорения воздóшноãо фильтра

42351

6663

7 Плюс на правый óêазатель поворота прицепа

72010

1185

8 Резерв

—

—

9 Плюс на наãревательный элемент фильтра-осóшителя воздóха

61104

5562

10 Сиãнал вêлючения наãревательноãо элемента фильтра-осóшителя воздóха

44031

5561

11 Минóс выêлючателя сиãнализации неисправности тормозной системы

прицепа

42111

6689

12 Резерв

—

—

13 Плюс на наãревательный элемент фильтра-осóшителя воздóха тормозной

системы

61104

5560

14 Плюс от датчиêа óровня топлива

44031

5557

15 Резерв

—

—

16 Плюс фонаря освещения сцепноãо óстройства

34011

2224

B

17 Плюс (возврат) от датчиêа óровня топлива

44031

5555

18 Резерв

—

—

19 Резерв

—

—

20 Резерв

—

—

21 Резерв

—

—

22 Резерв

—

—

23 Резерв

—

—

24 Плюс на правые óêазатели поворота прицепа

72010

1180

25 Резерв

—

—

26 Резерв

—

—

27 Резерв

—

—

28 Резерв

—

—

29 Резерв

—

—

30 Сиãнал от датчиêа наличия воды в топливном фильтре

86013

5530

31 Минóс от выêлючателя êонтрольной лампы задней êоробêи отбора

мощности

53568

0131

32 Плюс на задние противотóманные фонари прицепа

72010

2283

RFC (на раме шасси)
Разъем «J1»

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.33

Поз.

Описание

Код êомпонента

Цветовой êод

провода

1 Плюс от предохранителя для питания световых приборов, левая сторона

автомобиля

70000

7902

2 Плюс от предохранителя для питания световых приборов, левая сторона

автомобиля

70000

7902

3 Плюс от предохранителя для питания световых приборов, правая

сторона автомобиля

70000

7901

4 Плюс от предохранителя для питания световых приборов, левая сторона

автомобиля

70000

7902

A

5 Плюс от предохранителя для питания световых приборов, правая

сторона автомобиля

70000

7901

6 Плюс на нарóжные осветительные приборы

—

3333

7 Масса рамы шасси

—

0000

8 Плюс от предохранителя для питания световых приборов, правая

сторона автомобиля

70000

7901

1 Линия CAN — H (ВCB)

—

БЕЛЫЙ

2 Линия CAN — L (ВCB)

—

ЗЕЛЕНЫЙ

3 Резерв

—

БЕЛЫЙ

4 Резерв

—

ЗЕЛЕНЫЙ

5 Плюс на задние левые ãабаритные фонари

34000

1120

6 Линия K (Диаãностичесêий разъем)

72021

2999

7 Минóс от замêа зажиãания

—

0987

8 Плюс на левые стоп-сиãналы

34000

1175

9 Резерв

—

—

10 Плюс на задние противотóманные фонари

34000

2283

11 Минóс от вторичноãо выêлючателя оãраничителя сêорости

—

0172

12 Минóс от датчиêа износа тормозных êолодоê третьей оси

86003

6664

13 Плюс для правоãо стоп-сиãнала

34000

1175

14 Плюс на ãабаритный фонарь задний правый

34000

1125

15 Плюс на ãабаритный фонарь задний правый

34000

3307

16 Плюс на ãабаритный фонарь стояночный правый

34000

3315

B

17 Резерв

—

—

18 Резерв

—

—

19 Минóс от выêлючателя êонтрольной лампы межосевой блоêировêи

дифференциала

53521

6603

20 Минóс от датчиêа износа тормозных êолодоê заднеãо моста

86003

6667

21 Резерв

—

—

22 Сиãнал от датчиêа износа тормозных êолодоê третьей оси

88011

6037

23 Минóс от переêлючателя межêолесной блоêировêи дифференциала

53801

0041

24 Сиãнал от датчиêа износа тормозных êолодоê третьей оси

88011

6035

25 —

—

—

26 Плюс для фонаря заднеãо хода

34000

2226

27 Плюс на ãабаритный фонарь задний левый

34000

3306

28 Плюс на ãабаритный фонарь стояночный левый

34000

3305

29 Минóс от выêлючателя сиãнализации неисправности ãидросистемы

третьей óправляемой оси

53591

0491

30 Минóс от переêлючателя межêолесной блоêировêи дифференциала

53801

0040

31 Резерв

—

32 Резерв

—

RFC
Разъем «J2»

III.34 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

МОДУЛЬ ДВЕРИ ВОДИТЕЛЯ (DDM)/ МОДУЛЬ ДВЕРИ ПАССАЖИРА (PDM)/ МОДУЛЬ КАБИНЫ (CM)

Эти данные три электронных модуля идентичны.
DDM установлен внутри двери водителя, PDM установлен внутри двери пассажира.
Модуль кабины находится в отсеке под приборной панелью справа, там же где и ЭБУ АБС и ECAS.

Единственное различие между DDM и PDM заключается в том, что у последнего контакт 52/10 и 51/8 соединены перемыч>
кой для идентификации данного ЭБУ в качестве модуля пассажирской двери.

Модуль кабины управляет электрооборудованием кабины (таким как омыватели фар, солнцезащитные шторки и т. п.).

Входы

Выходы

Обоãрев зерêал заднеãо вида

Обоãрев зерêал заднеãо вида

Реãóлировêа зерêал заднеãо вида

Реãóлировêа зерêал заднеãо вида

Стеêлоподъемниêи

Стеêлоподъемниêи

Центральный замоê

Центральный замоê
