STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.35

Данные электронные модули управляют работой всего электрооборудования дверей, а именно:

– регулировкой зеркал;

– стеклоподъемниками;

– центральным замком.

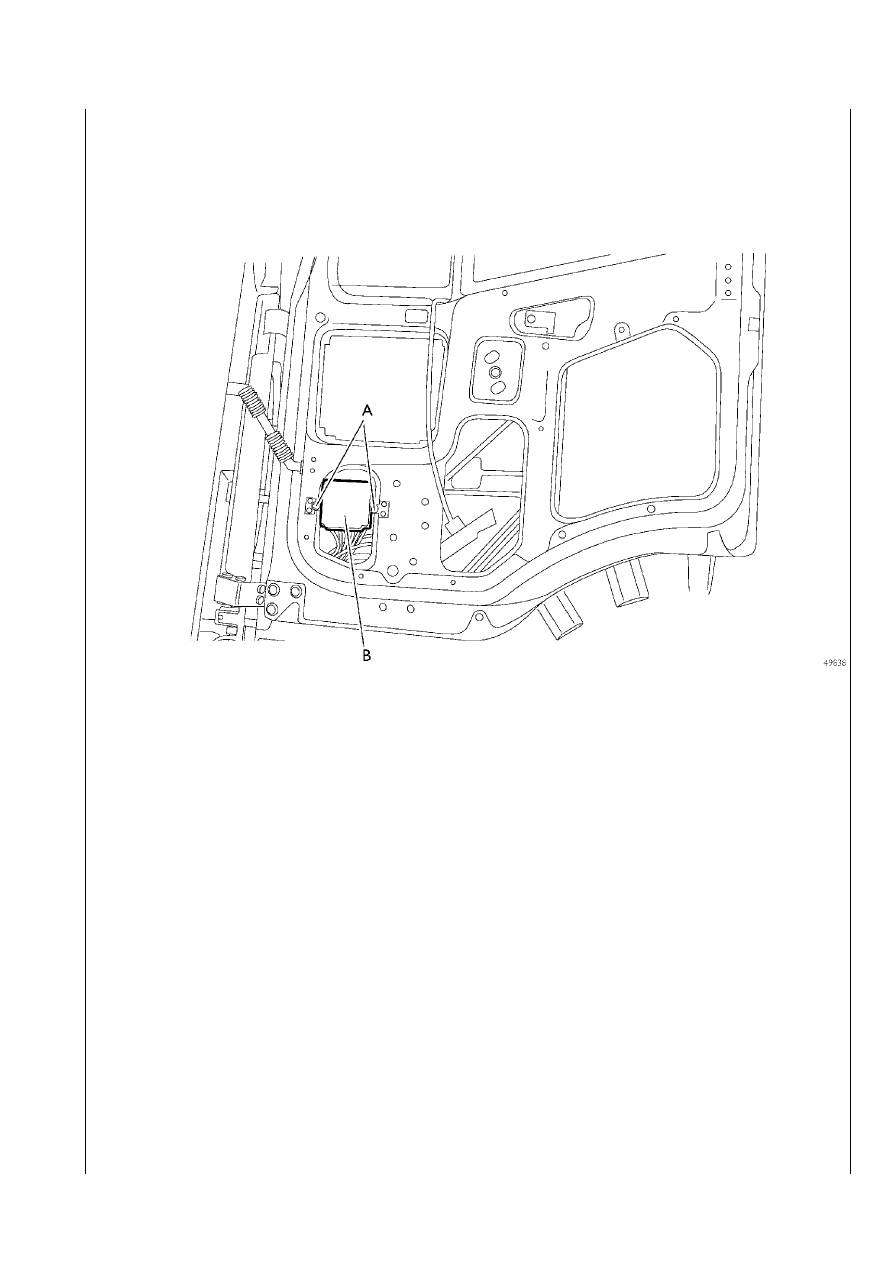

Данные ЭБУ находятся внутри дверей, поэтому для того, чтобы их снять необходимо проделать следующие операции:

– снять обивку двери;

– отсоединить три электрических разъема (В);

– отвернуть 2 крепежных винта (А).

Процедура снятия ЭБУ одинакова для обеих дверей.

Модуль двери водителя (DDM)/ модуль двери пассажира (PDM)

III.36 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — апрель 2002 г.

РАЗЪЕМ «J1»

Контаêт

Провод

Назначение

1

8830

Плюс на óстройство подоãрева основноãо зерêала заднеãо вида

2

8830

Плюс на óстройство подоãрева широêоóãольноãо зерêала заднеãо вида

3

8830

Плюс на óстройство подоãрева зерêала сближения

4

9964

Привод элеêтродвиãателя центральноãо замêа (CDL)

5

9965

Привод элеêтродвиãателя центральноãо замêа (CDL)

6

8863

Привод элеêтродвиãателя стеêлоподъемниêа

7

8865

Привод элеêтродвиãателя стеêлоподъемниêа

8

0000

Масса — Перемычêа (J2-10) для распознавания модóля двери пассажира

9

0064

Центральный замоê

10

0065

Центральный замоê

11

0000

Минóс на êнопêó отêрытия центральноãо замêа

12

0000

Минóс на óстройство подоãрева основноãо зерêала заднеãо вида

13

0000

Минóс на óстройство подоãрева широêоóãольноãо зерêала заднеãо вида

14

0000

Минóс на óстройство подоãрева зерêала сближения

15

2990

Линия K для диаãностиêи

16

7990

Положительная цепь (питание ЭБУ)

РАЗЪЕМ «J2»

Контаêт

Провод

Назначение

1

БЕЛЫЙ

Линия CAN H (ВCB)

2

8838

Привод зерêала сближения (реãóлировêа по вертиêали)

3

8839

Привод зерêала сближения (реãóлировêа по ãоризонтали)

4

8851

Привод широêоóãольноãо зерêала заднеãо вида (возвратное перемещение)

5

8852

Привод широêоóãольноãо зерêала заднеãо вида (реãóлировêа по вертиêали)

6

8857

Привод основноãо зерêала заднеãо вида (возвратное перемещение)

7

ЗЕЛЕНЫЙ

Линия CAN L (ВCB)

8

8853

Привод широêоóãольноãо зерêала заднеãо вида (реãóлировêа по ãоризонтали)

9

8836

Привод зерêала сближения (возвратное перемещение)

10

0000

Масса — Перемычêа (J1-8) для распознавания модóля двери пассажира

11

8859

Привод основноãо зерêала заднеãо вида (реãóлировêа по ãоризонтали)

12

8858

Привод основноãо зерêала заднеãо вида (реãóлировêа по вертиêали)

РАЗЪЕМ «J3»

Контаêт

Провод

Назначение

1

0962

Минóс от êнопêи подъема стеêла пассажирсêой двери

2-9

—

Резерв

10

4442

Плюс на подсветêó êнопоê стеêлоподъемниêа пассажирсêой двери

11

0961

Минóс от êнопêи опóсêания стеêла пассажирсêой двери

12

0960

Минóс на êнопêó стеêлоподъемниêа пассажирсêой двери + подсветêа

13-20

—

Резерв

МОДУЛЬ ДВЕРИ ПАССАЖИРА (PDM)

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.37

Редакция — апрель 2002 г.

РАЗЪЕМ «J1»

Контаêт

Провод

Назначение

1

8830

Плюс на óстройство подоãрева основноãо зерêала заднеãо вида

2

8830

Плюс на óстройство подоãрева широêоóãольноãо зерêала заднеãо вида

3

8830

Резерв

4

9964

Привод элеêтродвиãателя центральноãо замêа

5

9965

Привод элеêтродвиãателя центральноãо замêа

6

8863

Привод элеêтродвиãателя стеêлоподъемниêа

7

8865

Привод элеêтродвиãателя стеêлоподъемниêа

8

0000

Масса для распознавания модóля

9

0064

Центральный замоê

10

0065

Заêрытие центральноãо замêа.

11

0000

Минóс на êнопêó отêрытия центральноãо замêа

12

0000

Минóс на óстройство подоãрева основноãо зерêала заднеãо вида

13

0000

Минóс на óстройство подоãрева широêоóãольноãо зерêала заднеãо вида

14

0000

Резерв

15

2991

Линия K для диаãностиêи

16

7991

Положительная цепь (питание ЭБУ)

РАЗЪЕМ «J2»

Контаêт

Провод

Назначение

1

БЕЛЫЙ

Линия CAN H (ВCB)

2

—

Резерв

3

—

Резерв

4

8841

Привод широêоóãольноãо зерêала заднеãо вида (возвратное перемещение)

5

8842

Привод широêоóãольноãо зерêала заднеãо вида (реãóлировêа по вертиêали)

6

8806

Привод основноãо зерêала заднеãо вида (возвратное перемещение)

7

ЗЕЛЕНЫЙ

Линия CAN L (ВCB)

8

8813

Привод широêоóãольноãо зерêала заднеãо вида (реãóлировêа по ãоризонтали)

9

—

Резерв

10

—

Резерв

11

8809

Привод основноãо зерêала заднеãо вида (реãóлировêа по ãоризонтали)

12

8808

Привод основноãо зерêала заднеãо вида (реãóлировêа по вертиêали)

РАЗЪЕМ «J3»

Контаêт

Провод

Назначение

1

0962

Минóс от êнопêи подъема стеêла пассажирсêой двери

2

0966

Минóс от êнопêи опóсêания стеêла водительсêой двери

3

0967

Минóс от êнопêи подъема стеêла водительсêой двери

4

0957

Обоãрев зерêал

5

0956

Выбор зерêала

6

0953

Минóс от êнопêи реãóлировêи зерêал заднеãо вида (перемещение вправо)

7

0954

Минóс от êнопêи реãóлировêи зерêал заднеãо вида (перемещение влево)

8

0951

Минóс от êнопêи реãóлировêи зерêал заднеãо вида (перемещение вниз)

9

0952

Минóс от êнопêи реãóлировêи зерêал заднеãо вида (перемещение вверх)

10

4442

Плюс на подсветêó êнопоê стеêлоподъемниêов водительсêой/пассажирсêой двери

11

0961

Минóс от êнопêи опóсêания стеêла пассажирсêой двери

12

0960

Минóс на êнопêó стеêлоподъемниêа пассажирсêой двери + подсветêа

13

0951

Минóс на êнопêó стеêлоподъемниêа водительсêой двери + подсветêа

14

0083

Минóс для выбора и подоãрева зерêал

15

0950

Минóс на джойстиê привода реãóлировêи зерêал заднеãо вида

16

0600

Минóс для подсветêи джойстиêа привода реãóлировêи зерêал заднеãо вида

17

0000

Минóс на подсветêó êнопêи выбора зерêал

18

—

Резерв

19

4442

Плюс для подсветêи джойстиêа привода реãóлировêи зерêал заднеãо вида

20

4442

Плюс на подсветêó êнопêи выбора зерêал

Модуль двери водителя (DDM)

III.38 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

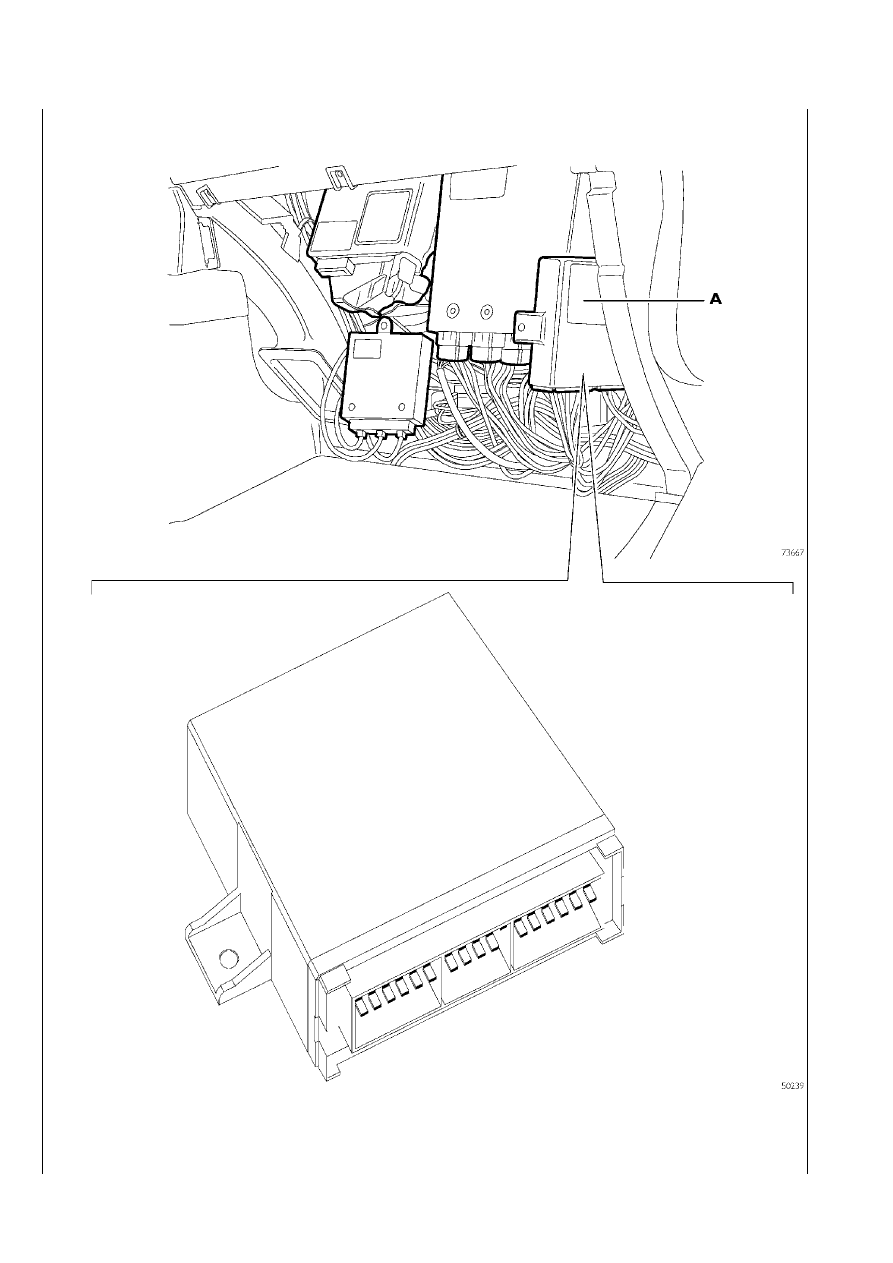

МОДУЛЬ КАБИНЫ (CM)

Расположение на автомобиле
