STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.27

FFC $ RFC (ЭБУ переднего/заднего контура электронного оборудования)

Данные модули являются периферийными ЭБУ, через которые получает питание большая часть потребителей. К ним напря>
мую подсоединены следующие потребители: лампы, датчики, электродвигатели.

FFC установлено на передке автомобиля под кабиной, RFC расположено в центральной части рамы шасси.

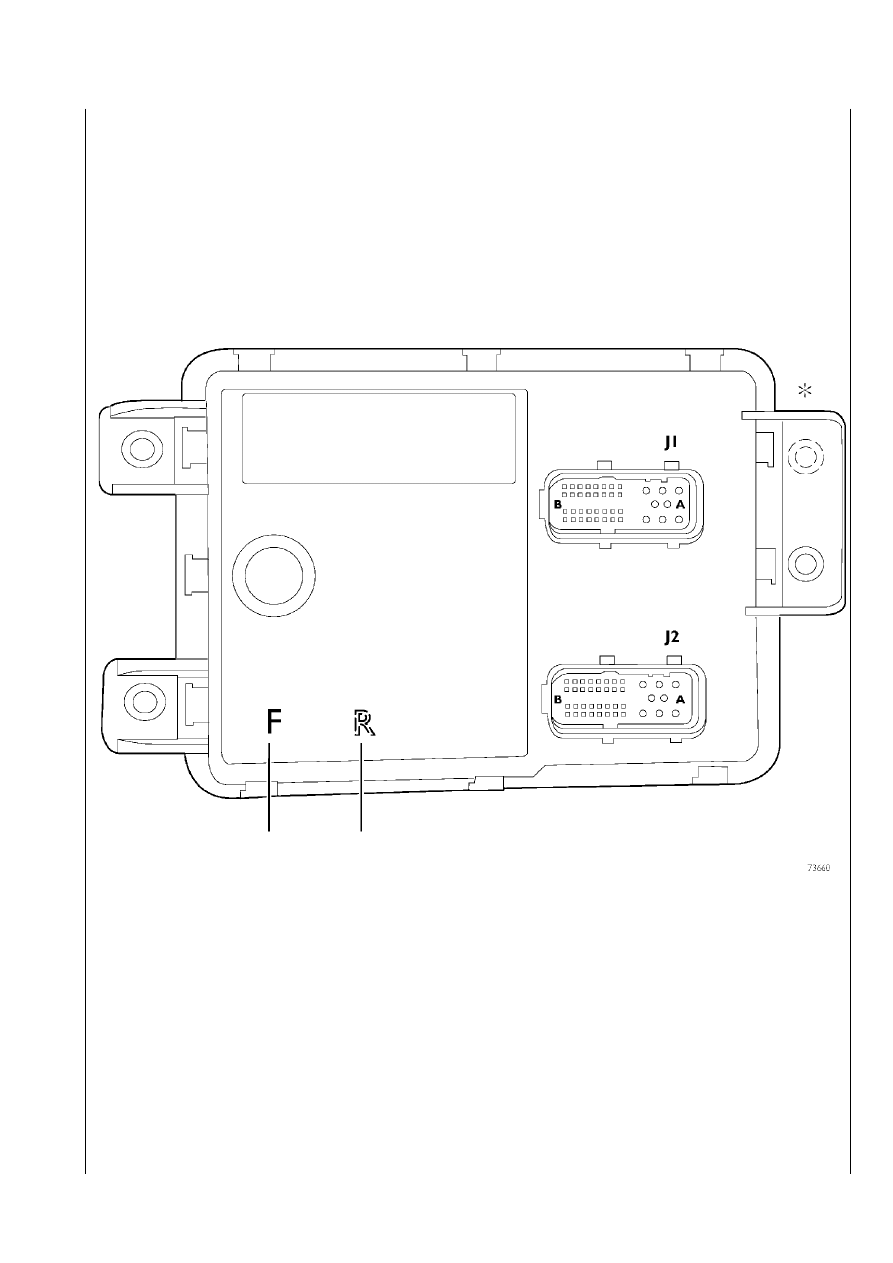

Данные модули различаются маркировкой (F — для FFC и R — для RFC), а также различным расположением монтажной проушины.

ПЕРЕДНИЙ ЗАДНИЙ

III.28 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

ПОТРЕБИТЕЛИ ЭЛЕКТРОЭНЕРГИИ/ДВИГАТЕЛЬ (FFC)

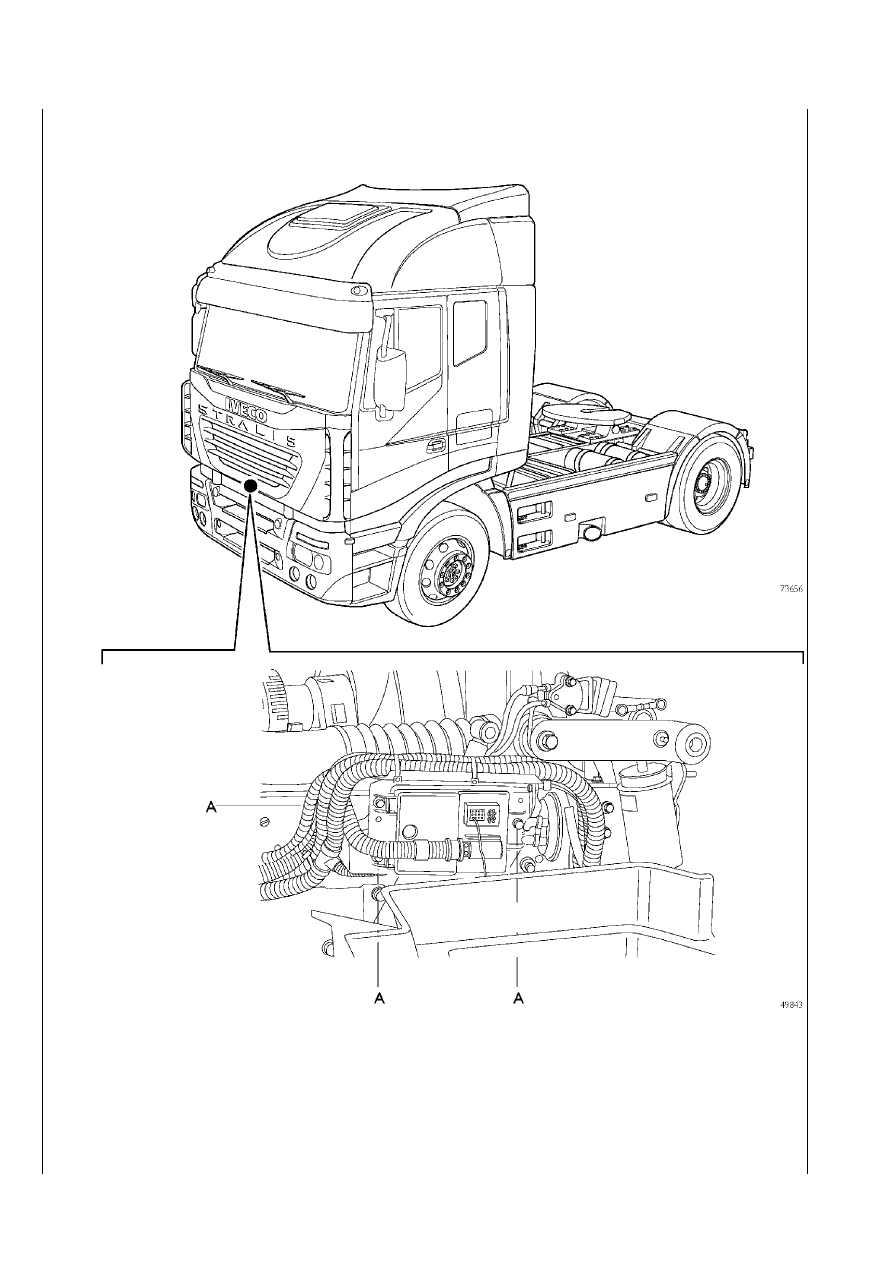

Данный модуль расположен на правом лонжероне шасси, на передке автомобиля под кабиной. Для того, чтобы снять данный
электронный модуль необходимо произвести следующие операции:

– откинуть кабину, нажав на соответствующую кнопку;

– отвернуть 3 крепежных болта (А) крышки модуля;

– отсоединить два разъема, причем провода должны остаться на своих установочных местах.

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.29

Поз.

Описание

Код êомпонента

Цветовой êод

провода

1

Плюс для лампы ближнеãо света правой фары

30001

2223

2

Плюс для лампы дальнеãо света правой фары

30001

2221

3

Резерв

—

—

4

Резерв

—

—

A

5

Плюс для лампы дальнеãо света левой фары

30001

2219

6

Плюс для ламп дальнеãо света дополнительных фар

30010

2229

7

Плюс для противотóманных фар

30011

2228

8

Плюс для лампы ближнеãо света левой фары

30001

2231

1

Резерв

—

—

2

Плюс для привода êорреêтора фар

30100

9937

3

Резерв

—

—

4

Резерв

—

—

5

Резерв

—

—

6

Резерв

—

—

7

Плюс на передний правый óêазатель поворота и боêовой правый
повторитель óêазателя поворота

32002-33001

1123

8

Плюс на реле разрешения отêидывания êабины

25723

8129

9

Резерв

—

—

10 Резерв

—

—

11 Резерв

—

—

12 Резерв

—

—

13 Резерв

—

—

14 Резерв

—

—

15 Сиãнал для привода êорреêтора фар

30100

9936

16 Плюс на ãабаритный фонарь передний правый

30001

3330

B

17 Резерв

—

—

18 Минóс для привода êорреêтора фар

30100

9935

19 Резерв

—

—

20 Резерв

—

—

21 Резерв

—

—

22 Резерв

—

—

23 Резерв

—

—

24 Плюс на передний левый óêазатель поворота и боêовой левый

повторитель óêазателя поворота

32002-33001

1129

25 Резерв

—

—

26 Резерв

—

—

27 Резерв

—

—

28 Резерв

—

—

29 Резерв

—

—

30 Резерв

—

—

31 —

—

—

32 Плюс на ãабаритный фонарь передний левый

30001

3339

Разъем «J1»

III.30 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Поз.

Описание

Код êомпонента

Цветовой êод

провода

1 Плюс от предохранителя для питания световых приборов, левая сторона

автомобиля

70000

7904

2 Плюс от предохранителя для питания световых приборов, левая сторона

автомобиля

70000

7904

3 Плюс от предохранителя для питания световых приборов, правая

сторона автомобиля

70000

7903

4 Плюс от предохранителя для питания световых приборов, левая сторона

автомобиля

70000

7904

A

5 Плюс от предохранителя для питания световых приборов, правая

сторона автомобиля

70000

7903

6 Плюс на элеêтромаãнит вентилятора охлаждения двиãателя, 2-ая сêорость

47043

5166

7 Масса рамы шасси

—

0000

8 Плюс от предохранителя для питания световых приборов, правая

сторона автомобиля

70000

7903

1 Линия CAN — H (ВCB)

—

БЕЛЫЙ

2 Линия CAN — L (ВCB)

—

ЗЕЛЕНЫЙ

3 Линия CAN — H (ВCB)

—

БЕЛЫЙ

4 Линия CAN — L (ВCB)

—

ЗЕЛЕНЫЙ

5 Резерв

—

—

6 Линия K (Диаãностичесêий разъем)

72021

2998

7 Минóс от замêа зажиãания

52502

0987

8 Плюс на датчиê óровня моторноãо масла

44043

5506

9 Минóс (возврат) от датчиêа давления моторноãо масла

42030

0050

10 Резерв

—

—

11 Минóс от выêлючателя êонтрольной лампы засорения топливноãо

фильтра

42700

5531

12 —

44037

—

13 Резерв

—

—

14 Резерв

—

—

15 Минóс (возврат) от датчиêа температóры моторноãо масла

47032

5504

16 Плюс на датчиê давления моторноãо масла

42030

5508

B

17 Положительная цепь питания (Для óстановщиêов)

—

8871

18 Минóс от датчиêа износа тормозных êолодоê передних êолес

86002

6664

19 Минóс от выêлючателя двиãателя (из моторноãо отсеêа)

53007

0151

20 Минóс от выêлючателя êонтрольной лампы засорения масляноãо фильтра

42551

6618

21 Сиãнал от датчиêа давления моторноãо масла

42030

5507

22 Резерв

—

—

23 Минóс от êонтрольной лампы низêоãо óровня масла в êонтóре

ãидроóсилителя рóлевоãо óправления

44037

5525

24 Сиãнал от ãенератора

03000

7009

25 Плюс на элеêтроêлапан вентилятора системы охлаждения двиãателя

78016

9166

26 Плюс на звóêовой сиãнал

22000

1116

27 Резерв

—

—

28 Резерв

—

—

29 —

53504

—

30 Минóс от выêлючателя 1-й сêорости элеêтродвиãателя

(из моторноãо отсеêа)

53006

8892

31 Минóс от датчиêа температóры моторноãо масла

47032

5504

32 Плюс от датчиêа давления моторноãо масла

44043

5505

Разъем «J1»
