STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.47

Кольцевой контакт устанавливается в порядке, обратном снятию.

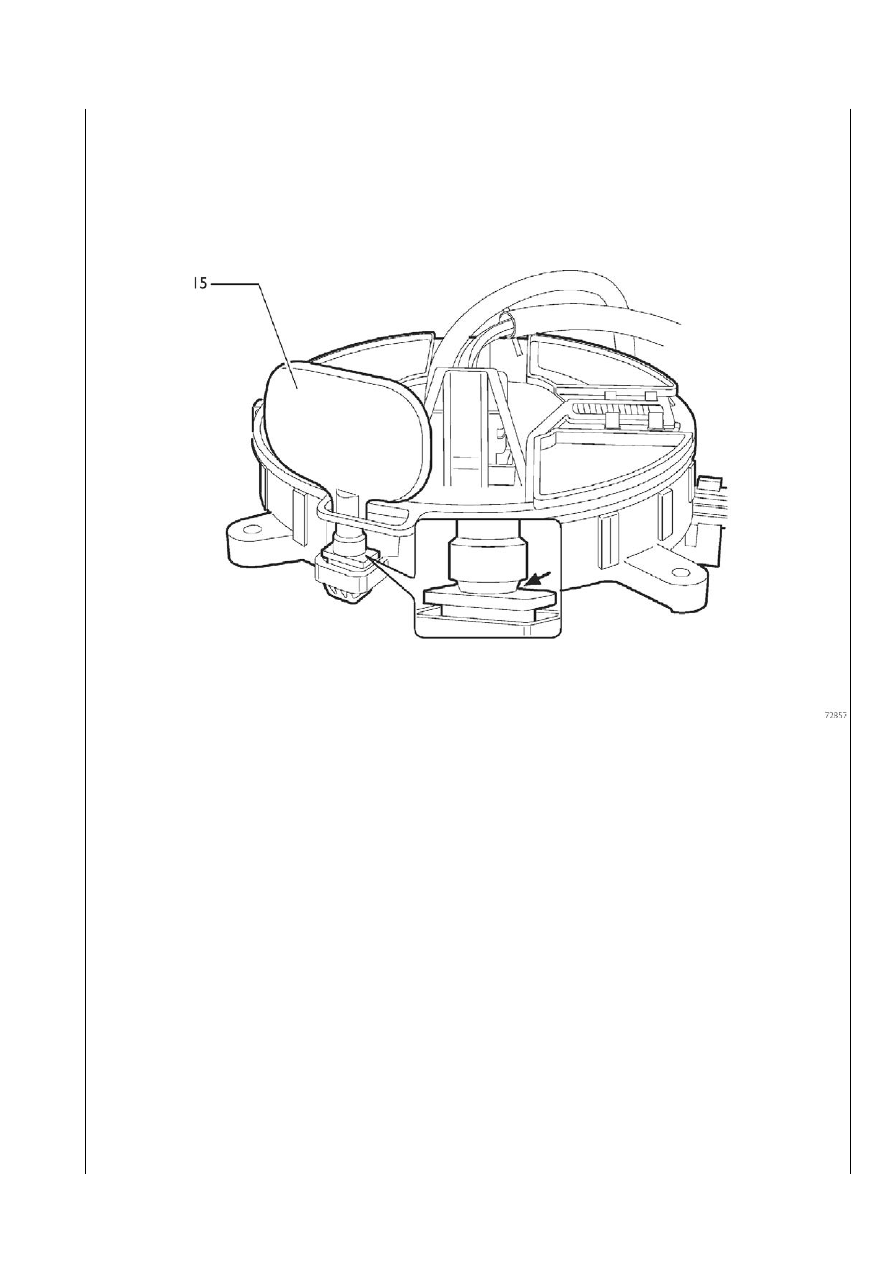

В качестве запасной части кольцевой контакт поставляется в сборе со специальным фиксирующим ключом (15), как это пока>
зано на рисунке. После установки узла на кронштейн рулевой колонки, необходимо повернуть специальный ключ, причем
его кончик (указан стрелкой) должен обломиться. Поместите специальный ключ в специальный отсек на рулевом колесе (5).

III.48 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

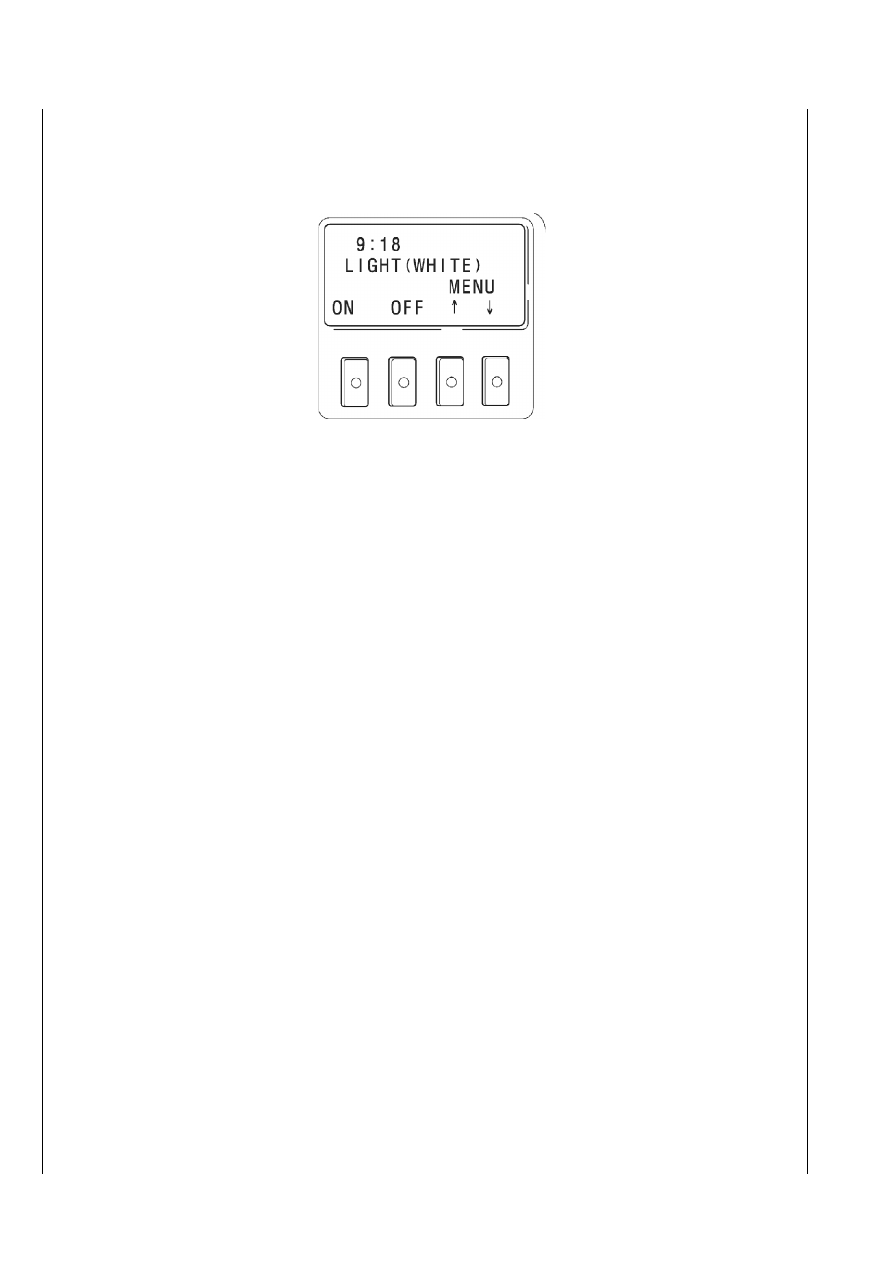

ПРИКРОВАТНЫЙ МОДУЛЬ (ВМ)

Расположен над кроватью, около стенки кабины.

Прикроватный модуль идентифицируется бортовой электронной системой, но он не является диагностируемым модулем.

Выполняет следующие функции
(конфигурация может меняться в зависимости от имеющихся на автомобиле дополнительных устройств):

❑ Отображает текущее время (часы/минуты)

❑ Включение/выключение освещения кабины (переключение дневного белого/ночного красного света)

❑ Открытие/закрытие дверей

❑ Открытие/закрытие стекол электрическими стеклоподъемниками

❑ Открытие/закрытие люка электроприводом

❑ Опускание/подъем солнцезащитных шторок

❑ Включение/выключение радио и/или проигрывателя компакт>дисков

❑ Регулировка силы звука радио и/или проигрывателя компакт>дисков

❑ Настройка на радиостанцию и/или выбор дорожки компакт>диска

❑ Будильник

❑ Включение/выключение дополнительного отопителя

❑ Регулировка температуры (только при включенном дополнительном отопителе)

Примечание: для регулировки температуры с прикроватного модуля, сначала необходимо включить выключаI
тель на приборной панели.

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.49

Редакция — апрель 2002 г.

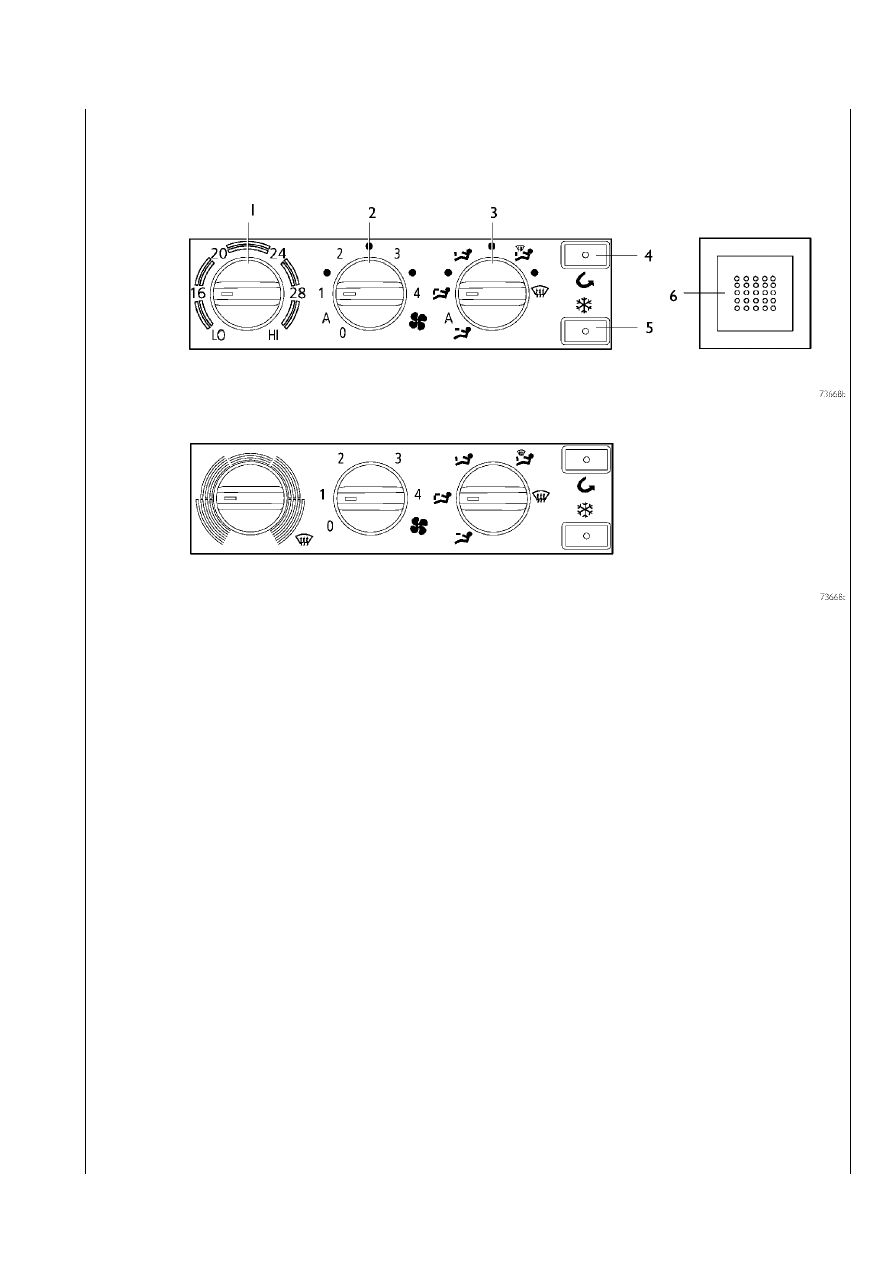

КОНДИЦИОНЕР — ОРГАНЫ УПРАВЛЕНИЯ

Отопление и вентиляция

1. Ручка регулировки температуры воздуха с крайними положениями для включения функций HI и LO (максимальная и мини>

мальная температура воздуха: вращение влево — прохладный воздух, вращение вправо — теплый воздух).

2. Ручка электровентилятора с выбором режима работы и скорости вращения:

– выключен (0)
– автоматический режим (А)
– ручной режим (1>2>3>4).

3. Ручка регулировки направления потоков воздуха:

A

автоматический режим:

❑ воздух в лицо

❑ воздух в лицо и к ногам

❑ воздух к ногам

❑ воздух к ногам и на ветровое стекло

❑ воздух на ветровое стекло

4. Кнопка включения рециркуляции воздуха: отключает подачу в кабину наружного воздуха.

5. Кнопка включения кондиционера.

6. Датчик температуры воздуха внутри кабины.

Автоматический режим

Ручное управление

III.50 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — апрель 2002 г.

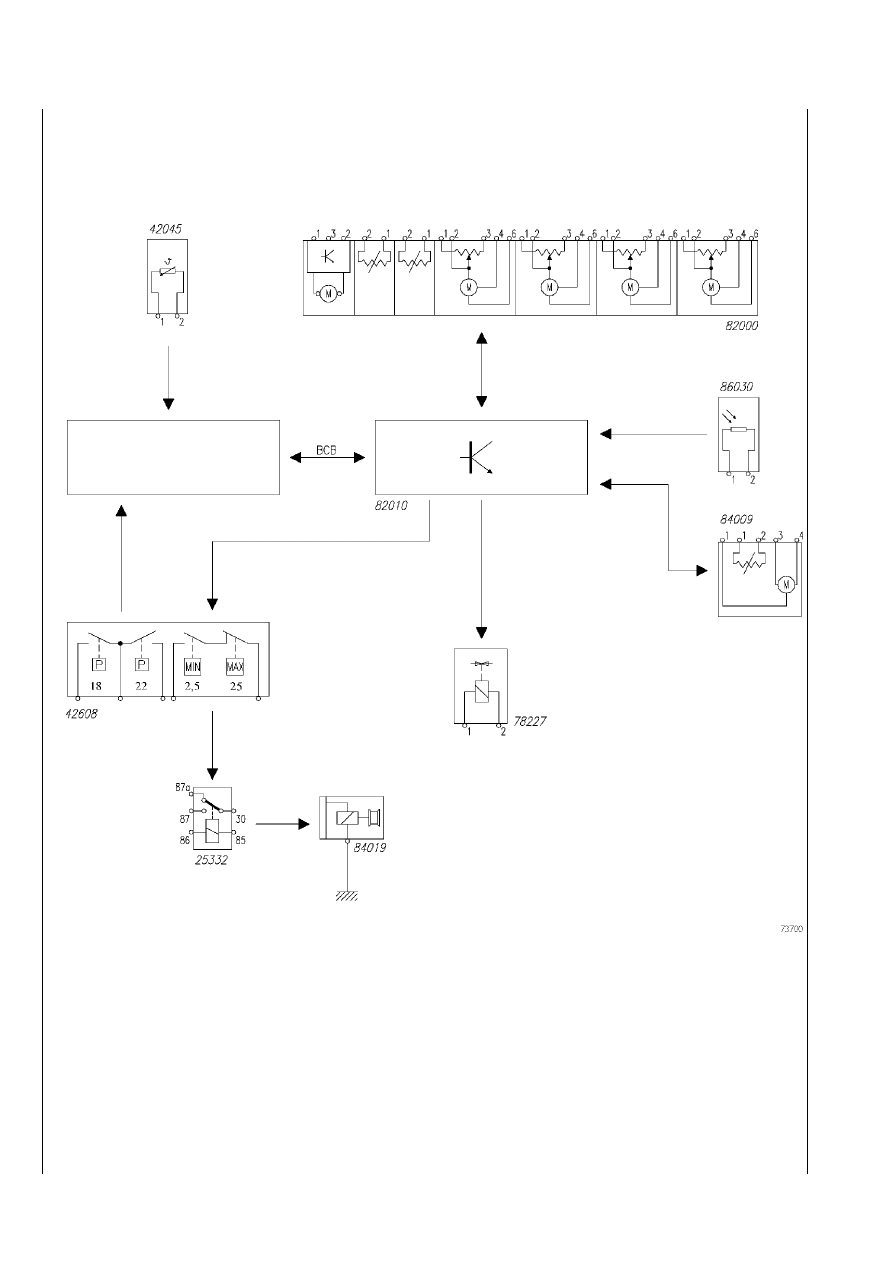

Функциональная схема

42045.

 Датчик температуры наружного воздуха – 82000. Блок управления обогревателя ветрового стекла (дефростера) –

82010.

 ЭБУ кондиционера – 86030. Датчик солнечного света – 84009. Датчик температуры воздуха внутри кабины –

42608.

 Датчики давления жидкого хладагента – 25332. Реле включения компрессора – 78227. Электроклапан рециркуля>

ции охлаждающей жидкости – 84019. Компрессор
