STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

III.3

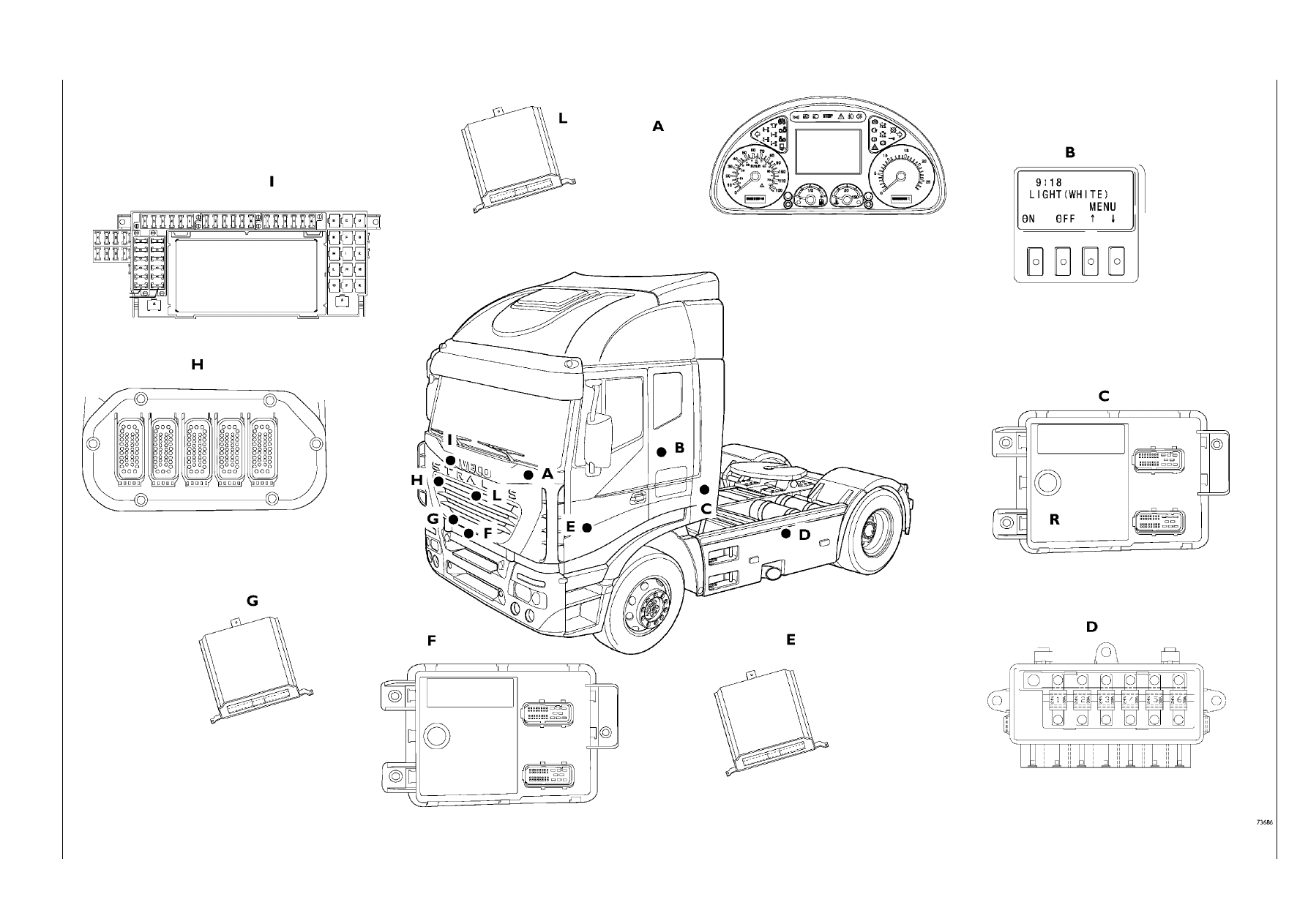

РАСПОЛОЖЕНИЕ НА АВТОМОБИЛЕ ОСНОВНЫХ КОМПОНЕНТОВ СИСТЕМНОЙ ШИНЫ MULTIPLEX

БОРТОВОЙ КОМПЬЮТЕР

А.

 Комбинация приборов — В. Прикроватный модуль — С. ЭБУ RFC — D. Блок предохранителей на раме шасси — Е. Модуль двери водителя (DDM) — F. ЭБУ FFC — G. Модуль кабины — Н. Разъемы в перегородке — I. Бортовой компьютер — L. Модуль двери пассажира (PDM)

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

III.5

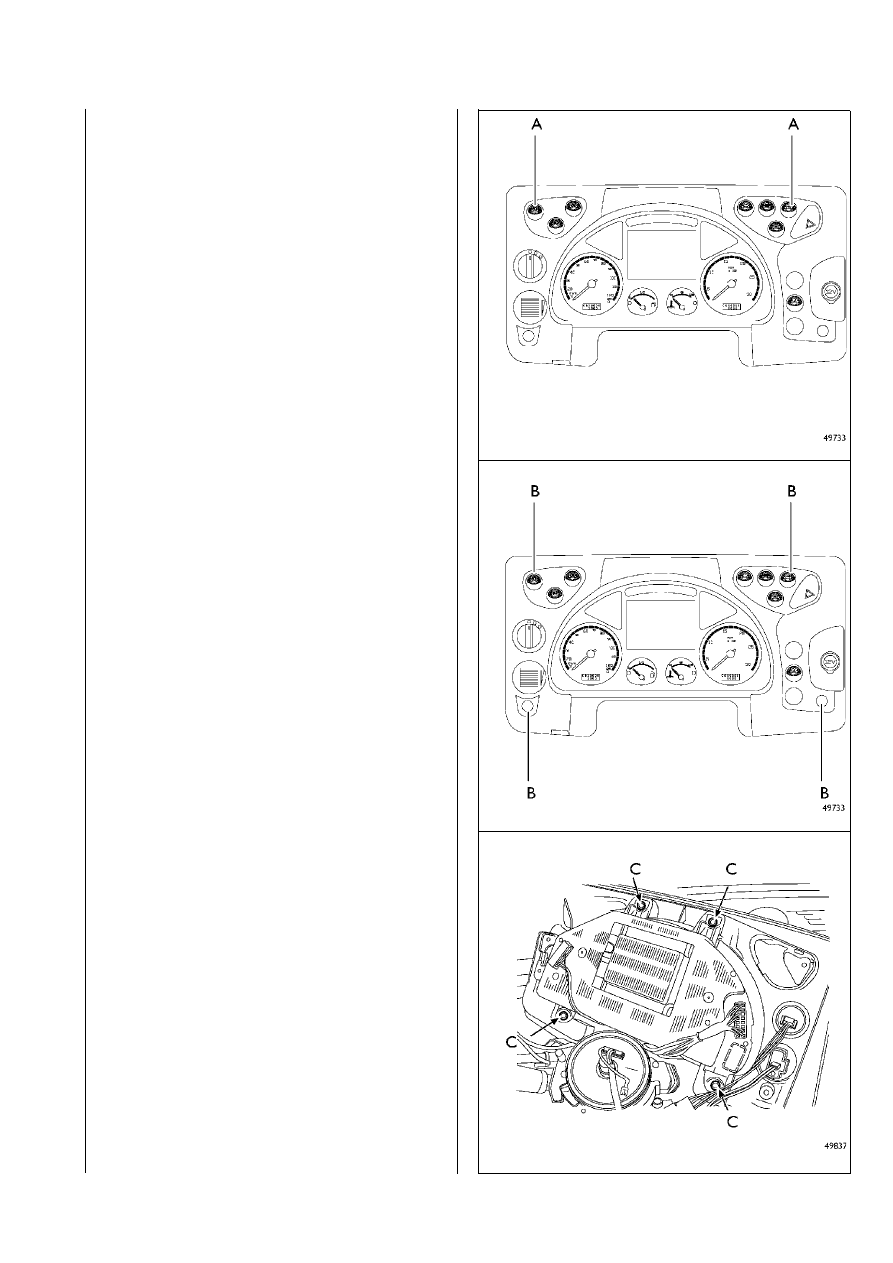

Комбинация приборов

Для того чтобы снять комбинацию приборов:

–

Отожмите панель, просунув отвертку в специальные от>
верстия в группах переключателей (А), расположенных
в верхней части панели.

–

Снимите две защитные заглушки.

–

Отверните 4 крепежных винта (В) комбинации приборов.

–

Выдвиньте на себя комбинацию приборов в сборе,
предварительно отодвинув руль как можно дальше от
приборной панели.

–

Отсоедините оба разъема от комбинации приборов.

–

Отверните 4 крепежных винта (С).

III.6

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — апрель 2002 г.

Поз.

Описание

1

Наружные осветительные приборы

2

Дополнительные фары-прожекторы

3

Фары дальнего света

4

Общий сигнал о неисправности

5

Общий аварийный сигнал

6

Противотуманные фары

7

Задние противотуманные фонари

8

* Тормоз-замедлитель

9

* Моторный тормоз

10

Подвеска автомобиля не готова к движению

11

Третья ось поднята

12

Вспомогательное усилие при трогании с места

13

Обогрев зеркал

14

Межосевая блокировка дифференциала при сдвоенном ведущем мосте

15

Межосевая/межколесная блокировка дифференциала заднего моста

16

Левый указатель поворота

17

Межосевая блокировка дифференциала

18

Межосевая/межколесная блокировка дифференциала переднего моста

19

Проблесковый маячок

*

Лампа мигает при задании функции водителем и горит постоянным светом после включения функции
электронным управляющим устройством.

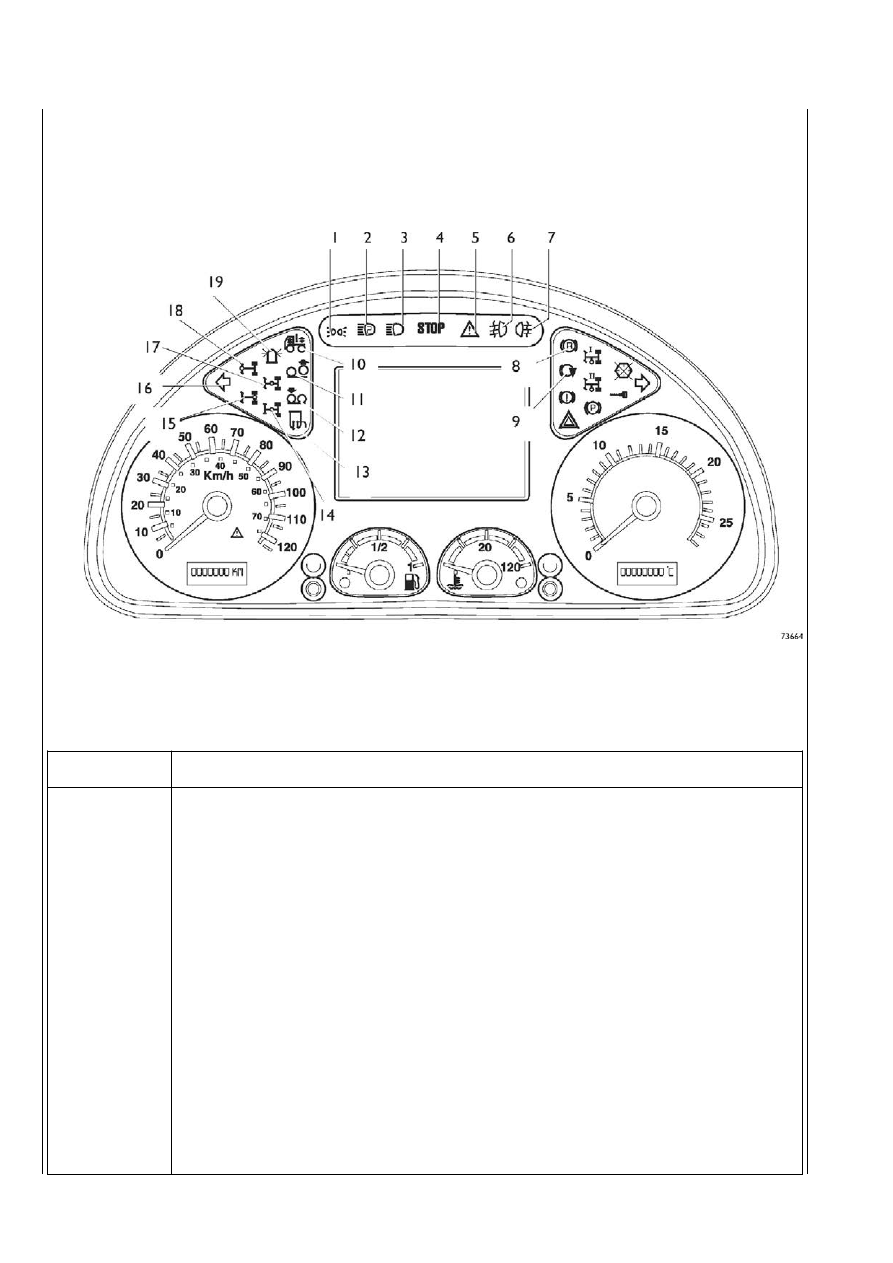

Блок контрольных ламп комбинации приборов
