Грузовик Iveco Stralis. Руководство - часть 339

STRALIS

КОМПОНЕНТЫ II.33

Технические характеристики

Удельная

мощность (20°С)

Условия

проверки

Характеристики

Номинальная мощность
Напряжение установки
Механизм привода

Время работы
Направление вращения

Масса
Рабочее напряжение
Влагозащищенность

5,5 кВт
24 В
Управление
положительной цепью
30 сек.
По часовой стрелке, вид
со стороны шестерни
около 10,5 кг
не более 16 В (20°С)
Испытан на
влагозащищенность по
стандарту JIS D0203’ SI’

Без нагрузки
Под нагрузкой
В заторможенном
состоянии

23 В
16 В (49 Н·м)

6 В

макс. 120 А (не менее 3800 об/мин)
макс. 690 А (не менее 900 об/мин)

макс. 1260 А (не менее 73,5 Н⋅м)

СТАРТЕР «Nippondenso» 24 ВA5,5 кВт

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

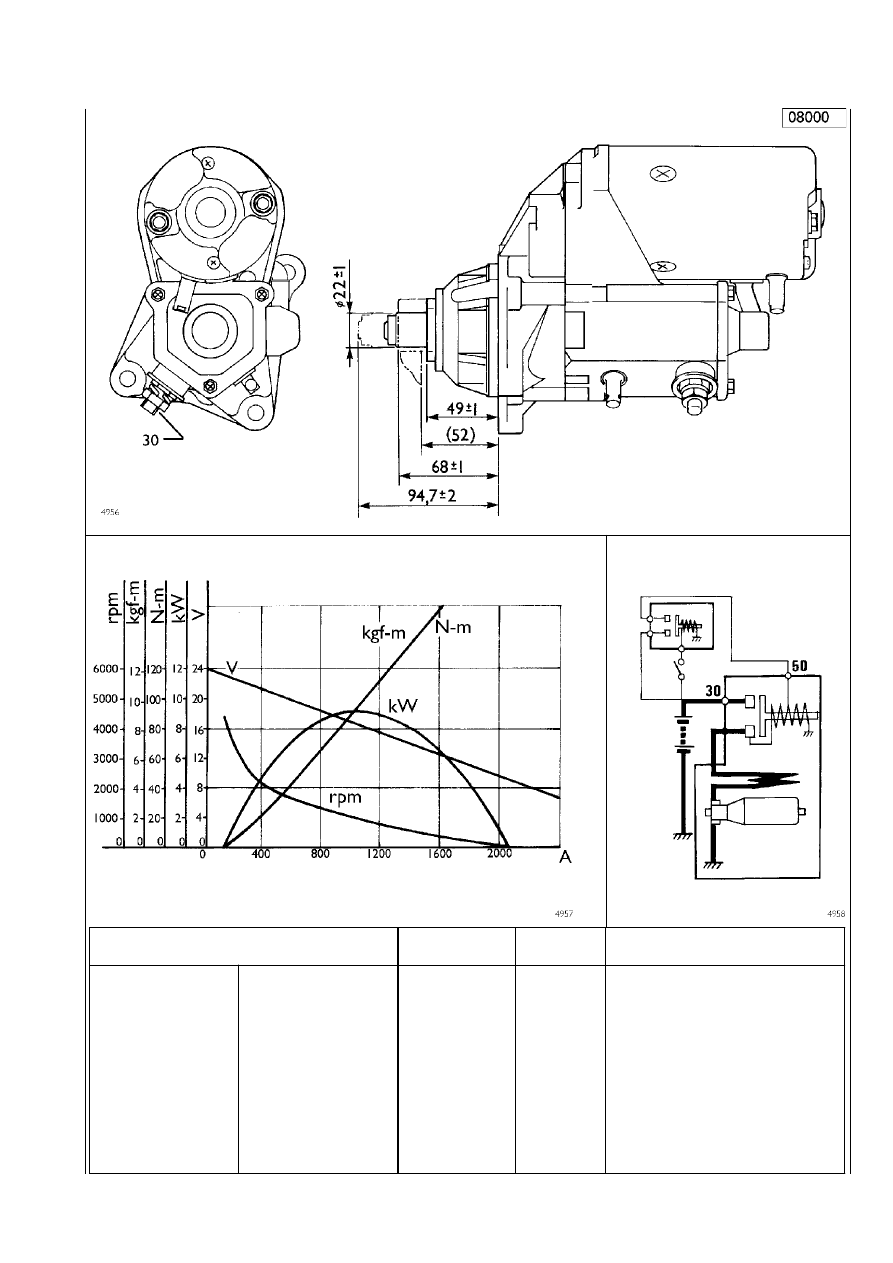

РАБОЧИЕ ХАРАКТЕРИСТИКИ СТАРТЕРНОГО ЭЛЕКТРОДВИГАТЕЛЯ

ЭЛЕКТРИЧЕСКАЯ СХЕМА

II.34 КОМПОНЕНТЫ

STRALIS

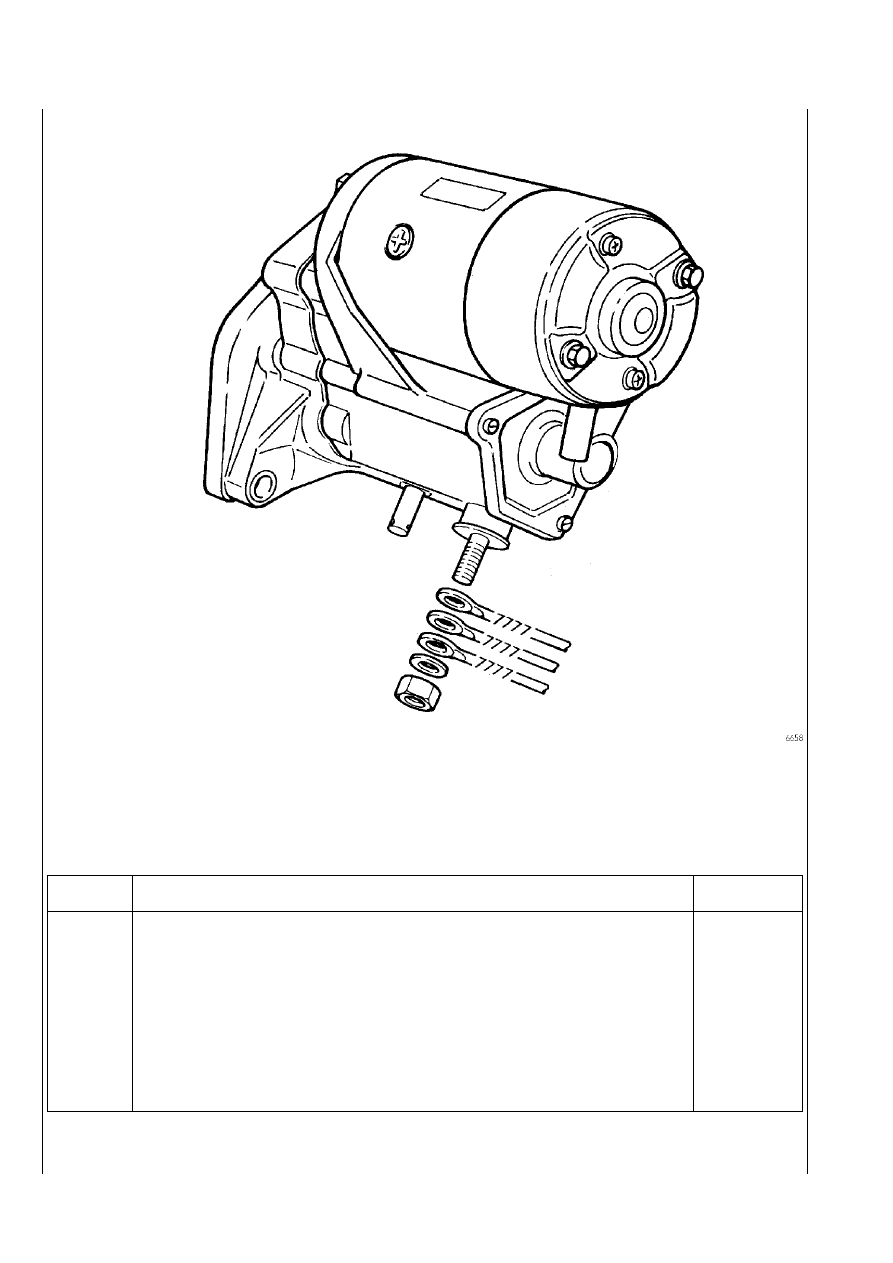

ОБЩИЙ ВИД С ЭЛЕКТРИЧЕСКИМИ СОЕДИНЕНИЯМИ

Вывод

Назначение

Цветовой код

провода

+30

Положительная цепь (+30) питания стартера, от положительного вывода

7777

аккумуляторной батареи (через главный выключатель массы ТGC)

+30

Положительная цепь (+30) на генератор

7777

+30

Положительная цепь (+30) на реле включения предпускового подогрева двигателя

7777

+50

Положительная (+50) цепь от замка зажигания

8888
