STRALIS

КОМПОНЕНТЫ II.25

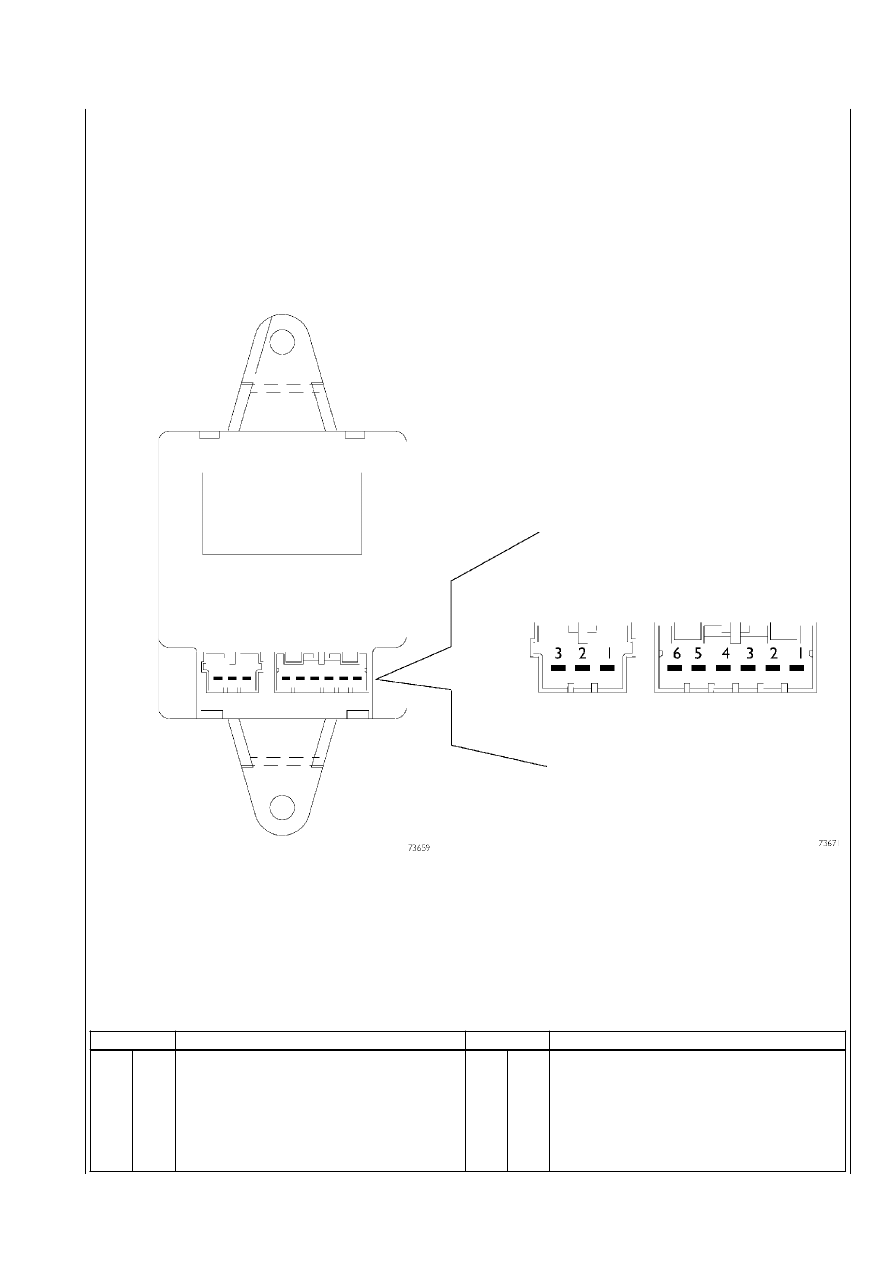

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ «VDI»

По заказу устанавливается дополнительный ЭБУ, который называется «VDI». С помощью этого ЭБУ возможно считывать дан>
ные с других электронных блоков управления без вмешательства в их работу.

Эти данные (например, частота вращения двигателя и т. п.) не могут быть доступными по линии К для всех остальных электрон>
ных систем.

Поз.

Описание

Поз.

Описание

1

Масса

1

Линия K

A

2

Линия L CAN —(30-конт. разъем)

2

Масса

3

Линия Н CAN — (30-конт. разъем)

B

3

Резерв

4

+30

5

Линия L CAN

6

Линия K CAN

II.26 КОМПОНЕНТЫ

STRALIS

Редакция — апрель 2002 г.

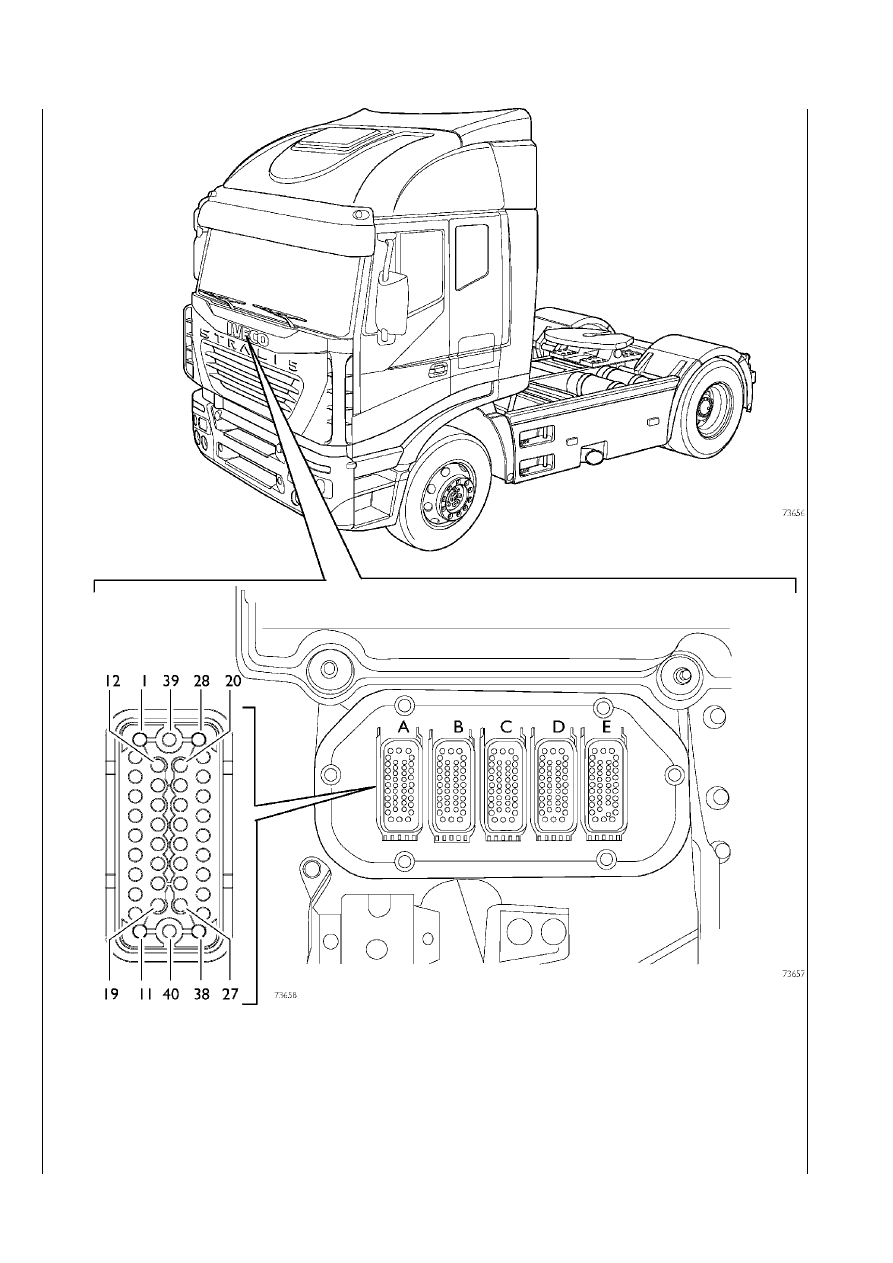

РАЗЪЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ В ПЕРЕГОРОДКЕ

Разъем «А» (Е/правый) — Белый (зеленый/правый) (резерв)
Разъем «В» (D/правый)— Коричневый  (синий/правый)

(ECAS)

Разъем С

— Желтый (EBS/АБС/ASR)

Разъем D (B/правый) — Голубой (коричневый/правый) (КП

EuroTronic/коробка отбора мощ>
ности/тормоз>замедлитель
Intarder)

Разъем Е (А/правый) — Зеленый (Белый/правый) (EDC/ADR)

Новые разъемы с байонетным соединением обеспечивают
более надежный контакт по сравнению с предыдущей кон>
струкцией.

STRALIS

КОМПОНЕНТЫ II.27

Редакция — апрель 2002 г.

Коричневый разъем «В» в перегородке

Контакт

Назначение

Код провода цвет

провода

1

Масса датчиков высоты рамы

0400

2

Индуктивный датчик высоты рамы заднего моста (ECAS)

5421

3

Индуктивный датчик высоты рамы заднего моста (ECAS)

5422

4

Электро-пневматический распределитель заднего моста (ECAS)

9442

5

Электро-пневматический распределитель переднего моста (ECAS)

9413

6

Индуктивный датчик высоты рамы переднего моста (ECAS)

5410

7

Масса электро-пневматических распределителей (ECAS)

9400

8

Электро-пневматический распределитель

9423

9

Электро-пневматический распределитель заднего моста (ECAS)

9423

10

Электро-пневматический распределитель заднего моста (ECAS)

9424

11

Электро-пневматический распределитель заднего моста (ECAS)

9424

12

Электро-пневматический распределитель заднего моста (ECAS)

9447

13

Электро-пневматический распределитель заднего моста (ECAS)

9446

14

Выключатель подъема/опускания третьей оси (ECAS)

5443

15

Выключатель подъема/опускания третьей оси (ECAS)

5441

16

Выключатель подъема/опускания третьей оси (ECAS)

5442

17

Выключатель подъема/опускания третьей оси (ECAS)

5444

18

Датчик давления в пневматическом контуре подъемного устройства третьей оси (ECAS)

5445

19

Сигнал от кнопки опускания кабины

0922

20

Линия CAN — L (VDB)

ЗЕЛЕНЫЙ

21

Линия CAN — H (VDB)

БЕЛЫЙ

22

Привод электроклапана вентилятора системы охлаждения двигателя

9166

23

Плюс датчика скорости тахографа

5514

24

Сигнал от датчика скорости тахографа

5516

25

Сигнал от датчика скорости тахографа

5517

26

Масса датчика скорости тахографа (сигнал скорости)

0058

27

Электропитание +15 отсечного электроклапана воздуха турбины с изменяемой
геометрией VGT

8360

28

Минус от замка зажигания для RFC (компьютер заднего контура электронного
оборудования)

0987

29

Электропитание осушителя воздуха отопителя/Клемма 15 разъема электропитания
оборудования прицепа

8840

30

Включение реле активации главного размыкателя массы (замыкание)

8035

31

Включение реле отключения главного размыкателя массы (размыкание)

8045

32

Сигнал откинутой кабины

0096

33

Линия диагностики K для RFC

2999

34

Сигнал «отбор мощности включен» (датчик)

0132

35

Разъем электропитания АБС/EBS прицепа

—

36

Разъем электропитания АБС/EBS прицепа

—

37

Разъем электропитания АБС/EBS прицепа, индикация на комбинации приборов

6671

38

Разъем электропитания АБС/EBS контакт 15

8847

39

Клемма 30 для 15-контактного разъема подключения электрооборудования прицепа

7790

40

Плюс тахографа, бортового компьютера, комбинации приборов, прикроватного модуля

7972

II.28 КОМПОНЕНТЫ

STRALIS

Разъем «С» (желтый) в перегородке

Ко

нт

акт

Ко

д

провод

а

цв

ет

 провод

а

Функция EBS

Ко

д

провод

а

цв

ет

 провод

а

Функция АБС

1

6025

Датчик износа накладок передних тормозных

колодок/контакт 1

—

Резерв

2

6024

Датчик износа накладок передних тормозных

колодок/контакт 2

6245 Предохранительный датчик заднего моста/контакт 5

3

0026

Датчик износа накладок передних тормозных

колодок/контакт 3

8847 Предохранительный датчик заднего моста/контакт +

4

5571

Датчик скорости на правом переднем колесе

5571 Датчик скорости на правом переднем колесе

5

5571

Датчик скорости на правом переднем колесе

5571 Датчик скорости на правом переднем колесе

6

9920

Электроклапан EV/контакт 3 на правом переднем

колесе

9920 Электроклапан EV/контакт 3 на правом переднем

колесе

7

0118

Электроклапан AV/EV/контакт 2 на правом переднем

колесе

—

Резерв

8

9918

Электроклапан AV/контакт 1 на правом переднем

колесе

9918 Электроклапан AV/контакт 1 на правом переднем

колесе

9

8075

Разъем ST81/контакт 1 клемма 15

8075 Разъем ST81/контакт 1

10

3375

Разъем ST81/контакт 2 клемма 58

3375 Разъем ST81/контакт 2

11

9262

Электроклапан тормозного цилиндра/контакт 1 (только

для колесной формулы 6х6)

5573 Датчик скорости на правом заднем колесе

12

0047

Выключатель моторного тормоза/контакт 1

5573 Датчик скорости на правом заднем колесе

13

6046

Пропорциональный клапан давления в пневмосистеме

прицепа/контакт 1

9930 Электроклапан EV/контакт 3 на правом заднем

колесе

14

0026

Пропорциональный клапан давления в пневмосистеме

прицепа/контакт 2

—

Резерв

15

6047

Пропорциональный клапан давления в пневмосистеме

прицепа/контакт 3

9928 Электроклапан AV/контакт 1 на правом заднем

колесе

16

9046

Пропорциональный клапан давления в пневмосистеме

прицепа/контакт 4

—

Резерв

17

0046

Пропорциональный клапан давления в пневмосистеме

прицепа/контакт 5

—

Резерв

18

9217

Дополнительный клапан для торможения колес заднего

моста/контакт 1 (только для тяжелых грузовиков)

—

Резерв

19

0217

Дополнительный клапан для торможения колес заднего

моста/контакт 2 (только для тяжелых грузовиков)

—

Резерв

20

—

Резерв

—

Резерв

21

—

Резерв

—

Резерв

22

—

Резерв

—

Резерв

23

—

Резерв

—

Резерв

24 ЗЕЛЕНЫЙ Модулятор давления в пневмосистеме заднего

моста/контакт 4

0260 Электроклапан ASR/контакт 2

25

БЕЛЫЙ

Модулятор давления в пневмосистеме заднего

моста/контакт 3

9260 Электроклапан ASR/контакт 1

26

7740

Модулятор давления в пневмосистеме заднего

моста/контакт 1

—

Резерв

27

9960

Пропорциональный клапан давления в пневмосистеме

переднего моста/контакт 5

—

Резерв

28

0099

Пропорциональный клапан давления в пневмосистеме

переднего моста/контакт 4

—

Резерв

29

6697

Пропорциональный клапан давления в пневмосистеме

переднего моста/контакт 3

9929 Электроклапан AV/контакт 1 на левом заднем колесе

30

0026

Пропорциональный клапан давления в пневмосистеме

переднего моста/контакт 2

—

Резерв

31

6696

Пропорциональный клапан давления в пневмосистеме

переднего моста/контакт 1

9931 Электроклапан EV/контакт 3 на левом заднем колесе

32

9919

Электроклапан AV/контакт 1 на левом переднем

колесе

9919 Электроклапан AV/контакт 1 на левом заднем колесе

33

0122

Электроклапан AV/EV/контакт 2 на левом переднем

колесе

—

Резерв

34

9921

Электроклапан EV/контакт 3 на левом переднем колесе 9921 Электроклапан EV/контакт 3 на левом заднем колесе

35

5570

Датчик скорости на левом переднем колесе

5570 Датчик скорости на левом заднем колесе

36

5570

Датчик скорости на левом переднем колесе

5570 Датчик скорости на левом заднем колесе

37

0026

Датчик износа накладок передних тормозных

колодок/контакт 3

5572 Датчик скорости на левом заднем колесе

38

6026

Датчик износа накладок передних тормозных

колодок/контакт 2

5572 Датчик скорости на левом заднем колесе

39

6027

Датчик износа накладок передних тормозных

колодок/контакт 1

—

Резерв

40

0000

Масса

0000 Масса
