STRALIS

КОМПОНЕНТЫ II.29

Разъем «D» (ãолóбой) в переãородêе

Контакт

Назначение

Код провода цвет

провода

1

Сигнал размыкания главного размыкателя массы

8802

2

Масса КП EuroTronic

0000

3

Электрический избиратель (селектор) передач автоматической КП (питание от ЭБУ)

6100

4

Линия CAN — L электрический избиратель (селектор) передач автоматической КП

ЗЕЛЕНЫЙ

5

Линия CAN — Н электрический избиратель (селектор) передач автоматической КП

БЕЛЫЙ

6

Электропитание для КП Eurotronic (+30)

7101

7

Линия K для диагностики КП Eurotronic

2297

8

Линия CAN — L ЭБУ автоматической КП (VDB)

ЗЕЛЕНЫЙ

9

Линия CAN — H ЭБУ автоматической КП (VDB)

БЕЛЫЙ

10

Линия CAN — L ЭБУ автоматической КП (VDB)

ЗЕЛЕНЫЙ

11

Линия CAN — H ЭБУ автоматической КП (VDB)

БЕЛЫЙ

12

Коробка отбора мощности 1 КП Eurotronic (плюс)

9131

13

Коробка отбора мощности 2 КП Eurotronic (плюс)

9132

14

Датчик температуры охлаждающей жидкости ЭБУ тормоза-замедлителя

0309

15

Датчик температуры охлаждающей жидкости ЭБУ тормоза-замедлителя

5309

16

Электроклапан гидравлического аккумулятора тормоза-замедлителя

9311

17

Электроклапан гидравлического аккумулятора тормоза-замедлителя

0311

18

Электроклапан включения тормоза-замедлителя (пропорциональный электроклапан)

9130

19

Электроклапан включения тормоза-замедлителя (пропорциональный электроклапан)

0310

II.30 КОМПОНЕНТЫ

STRALIS

Разъем «Е» (зеленый) в переãородêе

Контакт

Назначение

Код провода цвет

провода

1

Линия CAN — L (VDB)

ЗЕЛЕНЫЙ

2

Линия CAN — H (VDB)

БЕЛЫЙ

3

Линия CAN — L (ВCB)

ЗЕЛЕНЫЙ

4

Линия CAN — H (ВCB)

БЕЛЫЙ

5

Линия K для диагностики FFC

2998

6

Выключатель подачи электропитания на клемму 15 (FFC)

0987

7

Электропитание генератора, клемма 15

8876

8

Электропитание реле включения предпускового подогрева двигателя

7150

9

Управление главного реле ЭБУ двигателя EDC

0155

10

Электропитание ЭБУ двигателя EDC от главного реле

7155

11

Электропитание ЭБУ двигателя EDC от главного реле

7155

12

Сигнал от выключателя на приводе сцепления для ЭБУ двигателя EDC

8160

13

Электропитание клемма 15 для ЭБУ двигателя EDC

8015

14

Датчик педали акселератора

5157

15

Сигнал ЭБУ двигателя EDC для синхронизации с двигателем

5198

16

Сигнал тахографа (В7)

5155

17

Первичный сигнал от выключателя стоп-сигналов для ЭБУ двигателя EDC

8153

18

Линия K для диагностики EDC

2298

19

Датчик педали акселератора

5158

20

Линия CAN — L (ВCB)

ЗЕЛЕНЫЙ

21

Линия CAN — H (ВCB)

БЕЛЫЙ

22

Датчик педали акселератора

0157

23

Стартер (клемма 50)

8888

24

Электромагнит компрессора (Valeo)

9993

25

Cигнал торможения от ЭБУ двигателя EDC

8158

26

Датчик педали акселератора

0159

27

Масса датчика педали акселератора

0158

28

Контрольная лампа низкого уровня жидкости в бачке омывателя стекол

5521

29

Очистители фар, питание электронасоса

8821

30

Контрольная лампа уровня охлаждающей жидкости

5520

31

Cигнал запуска двигателя от ЭБУ двигателя EDC

8892

32

Сигнал о низком уровне охлаждающей жидкости

5527

33

Плюс звукового сигнала

1116

34

Сигнал Blink Code (Код световой сигнализации неисправностей) от ЭБУ двигателя EDC
на комбинацию приборов

6150

35

Сигнал привода стеклоомывателей

8886

36

Плюс электроклапана вентилятора охлаждения двигателя

9166

37

Клемма 30 тахографа оборудования для перевозки опасных грузов (ADR),
ограничитель тока

5579

38

Масса тахографа оборудования для перевозки опасных грузов (ADR) ограничитель
тока

0079

39

Резерв

—

40

Выключатель оборудования для перевозки опасных грузов (ADR) включен

0178

STRALIS

КОМПОНЕНТЫ II.31

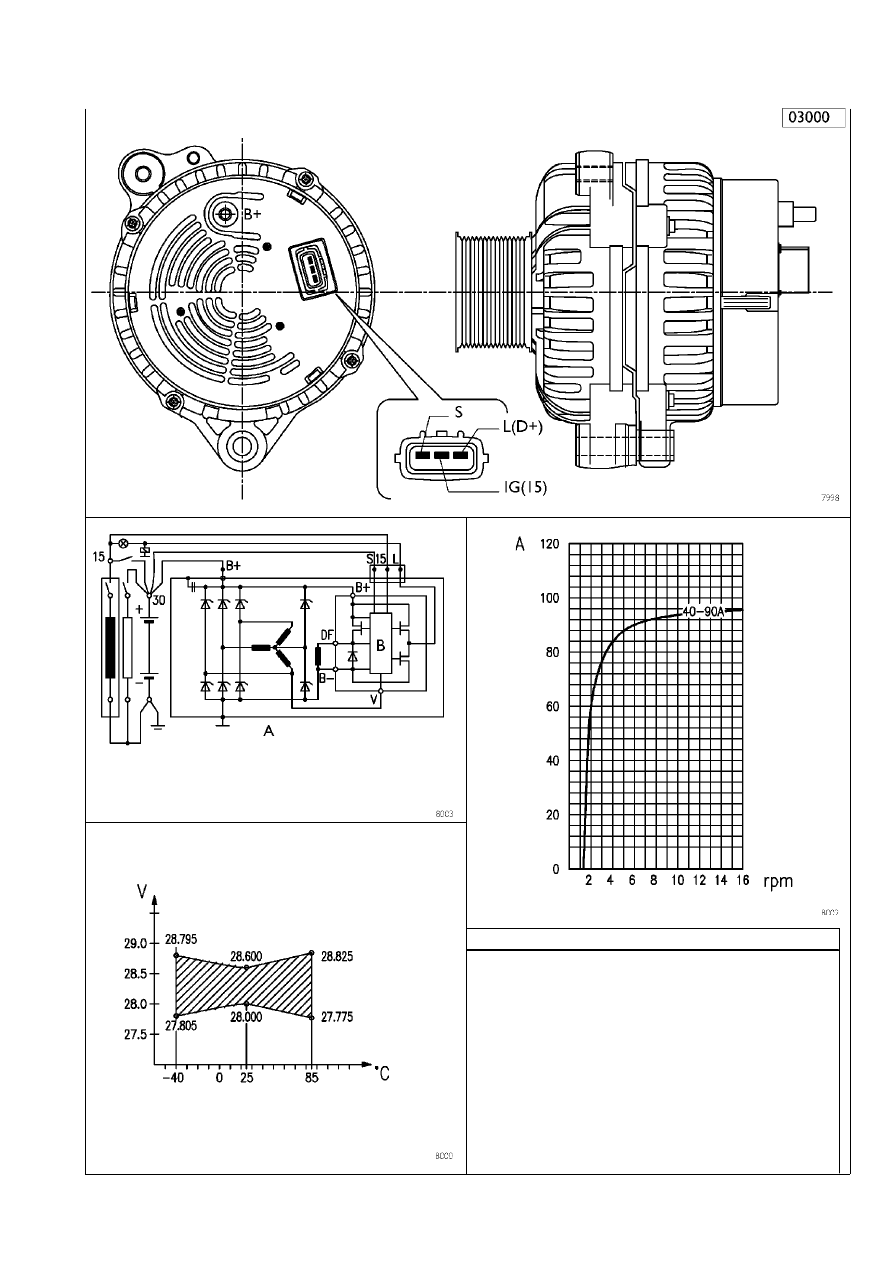

ГЕНЕРАТОР «BOSCH» 28 В – 40 А...90 А

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

ЭЛЕКТРИЧЕСКАЯ СХЕМА
A.

 ГЕНЕРАТОР  B. РЕГУЛЯТОР НАПРЯЖЕНИЯ

ТЕМПЕРАТУРНАЯ ХАРАКТЕРИСТИКА
РЕГУЛЯТОРА НАПРЯЖЕНИЯ (6000 ОБ/МИН)

ТОКОСКОРОСТНАЯ ХАРАКТЕРИСТИКА ГЕНЕРАТОРА

Технические характеристики

Номинальное напряжение

28 В

Номинальная сила тока

90 А

Ток при температуре окружающей среды

1800 об/мин/40 А

25°С и номинальном напряжении

6000 об/мин/90 А

Направление вращения

по часовой стрелке, вид со стороны шкива

Масса

7,8 kg

II.32 КОМПОНЕНТЫ

STRALIS

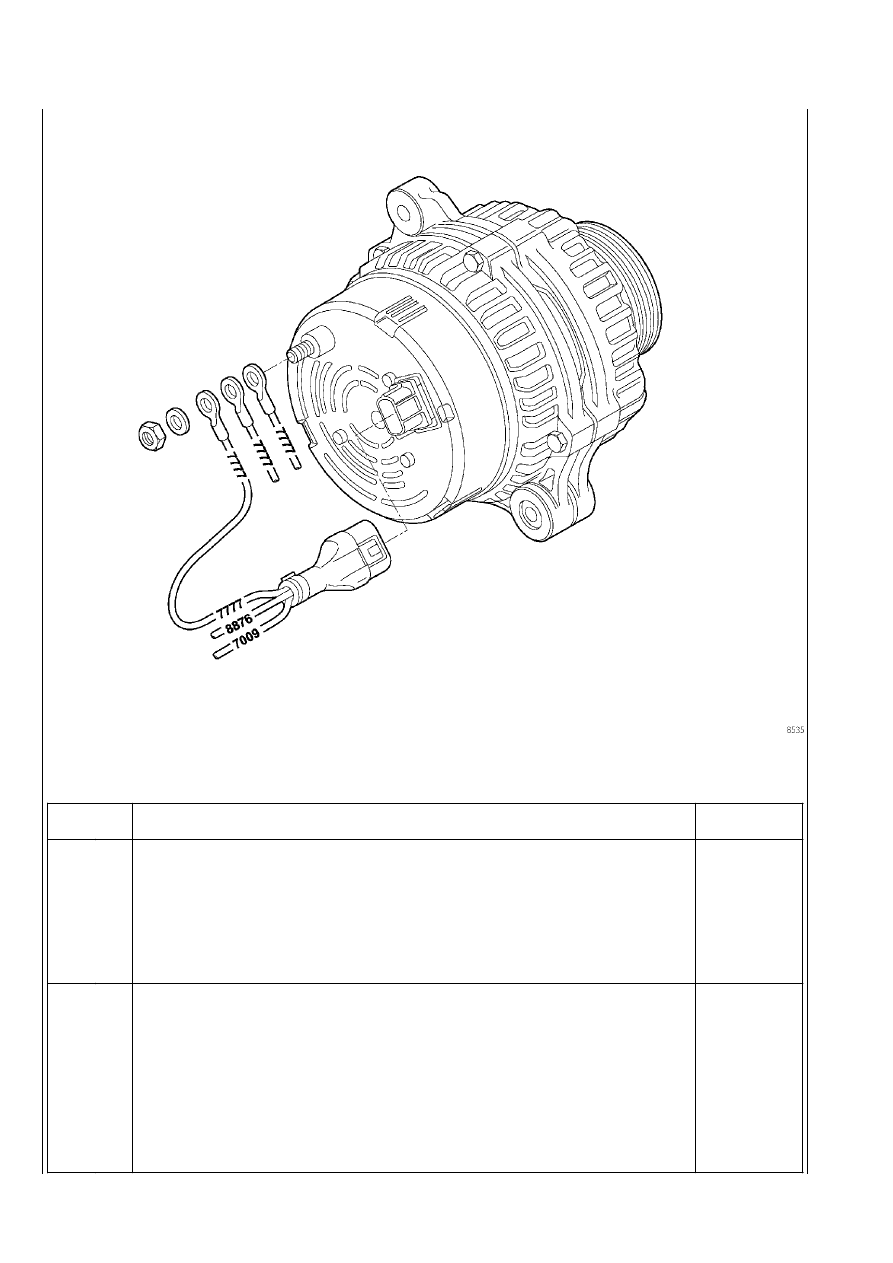

ОБЩИЙ ВИД С ЭЛЕКТРИЧЕСКИМИ СОЕДИНЕНИЯМИ

Поз.

Назначение

Код провода

цвет провода

L

На клемму J2/B24 от ЭБУ FFC

7009

15

(IG) На клемму 87 от реле 25213 (через предохранитель F6-70601)

8876

S

Плюс (+30)

7777

B + Плюс +30 питания генератора (клемма S)

7777

Плюс +30 на стартер

7777

Плюс (+30)

7777
